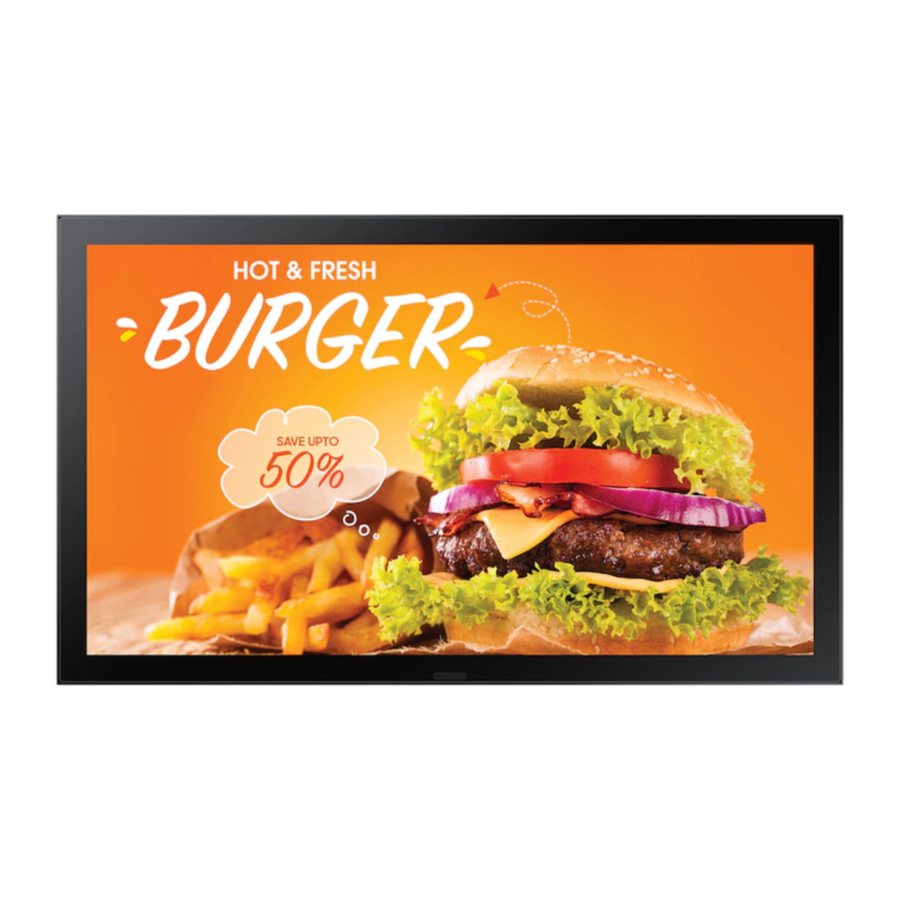

Samsung OH24B - Gyors beállítási útmutató a kijelzőhöz

Tartalom

1 Az alkatrészek ellenőrzése
2 Alkatrészek
3 Forráseszköz csatlakoztatása és használata
4 Csatlakozás az MDC-hez
5 Hibaelhárítási útmutató
6 Műszaki adatok
7 A termék telepítése
8 Kézikönyv letöltése
9 Más nyelveken

Az alkatrészek ellenőrzése

GYORS BEÁLLÍTÁSI ÚTMUTATÓ
Garanciakártya (egyes helyeken nem elérhető)
Szabályozási útmutató
Elektromos és elektronikus berendezések hulladékai
Tápkábel
Elemek (AAA x 2) (egyes helyeken nem elérhető)
Távirányító
KÜLSŐ WiFi&BT modul tartozék

Ha bármelyik alkatrész hiányzik, lépjen kapcsolatba azzal a forgalmazóval, ahol a terméket vásárolta. Az alkatrészek különböző helyeken eltérőek lehetnek.

Alkatrészek

USB 2.0 (5V 0.5A / KÜLSŐ WiFi&BT)
- Kizárólag a WiFi&BT modulhoz és az USB 2.0-hoz (USB memóriatároló eszköz) használható.
- Nem kompatibilis az USB 3.0-val.
Tápellátás LED
Távérzékelő
Nyomjon meg egy gombot a távirányítón, és irányítsa a termék elején lévő érzékelőre a megfelelő funkció végrehajtásához.
- Más megjelenítő eszközök használata ugyanabban a térben, mint a termék távirányítója, a többi megjelenítő eszköz véletlen vezérlését okozhatja.

Forráseszköz csatlakoztatása és használata

Csatlakozás számítógéphez

Csatlakozás videoeszközhöz

Csatlakozás audiorendszerhez

Használjon Cat7(*STP Type) kábelt a csatlakozáshoz. (10/100 Mbps)
*Árnyékolt csavart érpár

Csatlakozás a WIFI&BT modul használatával

Csatlakozás az MDC-hez

Az MDC program használatával kapcsolatos részletekért tekintse meg a Súgót a program telepítése után.
Az MDC program elérhető a weboldalon.

Hibaelhárítási útmutató

Problémák	Megoldások
A képernyő folyamatosan be- és kikapcsol.	Ellenőrizze a kábelcsatlakozást a termék és a számítógép között, és győződjön meg arról, hogy a csatlakozás biztonságos.
A képernyő folyamatosan be- és kikapcsol.	Ellenőrizze, hogy a termék megfelelően van-e csatlakoztatva egy kábellel.
Nincs jel (No Signal) látható a képernyőn.	Ellenőrizze, hogy a termékhez csatlakoztatott eszköz be van-e kapcsolva.

Műszaki adatok

Modell neve		OH24B
Panel	Méret	24 CLASS (23.8 hüvelyk / 60.4 cm)
	Kijelző területe	527.04 mm (H) x 296.46 mm (V)
Áramellátás		AC100-240V~ 50/60Hz Tekintse meg a termék hátoldalán található címkét, mivel a szabványos feszültség országonként eltérő lehet.
Környezetvédelmi szempontok	Működés	Hőmérséklet: -30 ℃ - 50 ℃ (-22 ℉ - 122 ℉)
		Páratartalom: 10% - 80%, nem lecsapódó
	Tárolás	Hőmérséklet: -20 ℃ - 50 ℃ (-4 ℉ - 122 ℉)
		Páratartalom: 5% - 95%, nem lecsapódó

Ez egy A osztályú termék. Háztartási környezetben ez a termék rádióinterferenciát okozhat, ebben az esetben a felhasználónak megfelelő intézkedéseket kell tennie.
A készülék részletes specifikációiért látogasson el a Samsung weboldalára.

A HDMI és a HDMI High-Definition Multimedia Interface kifejezések, valamint a HDMI Logo a HDMI Licensing Administrator, Inc. védjegyei vagy bejegyzett védjegyei az Egyesült Államokban és más országokban.
