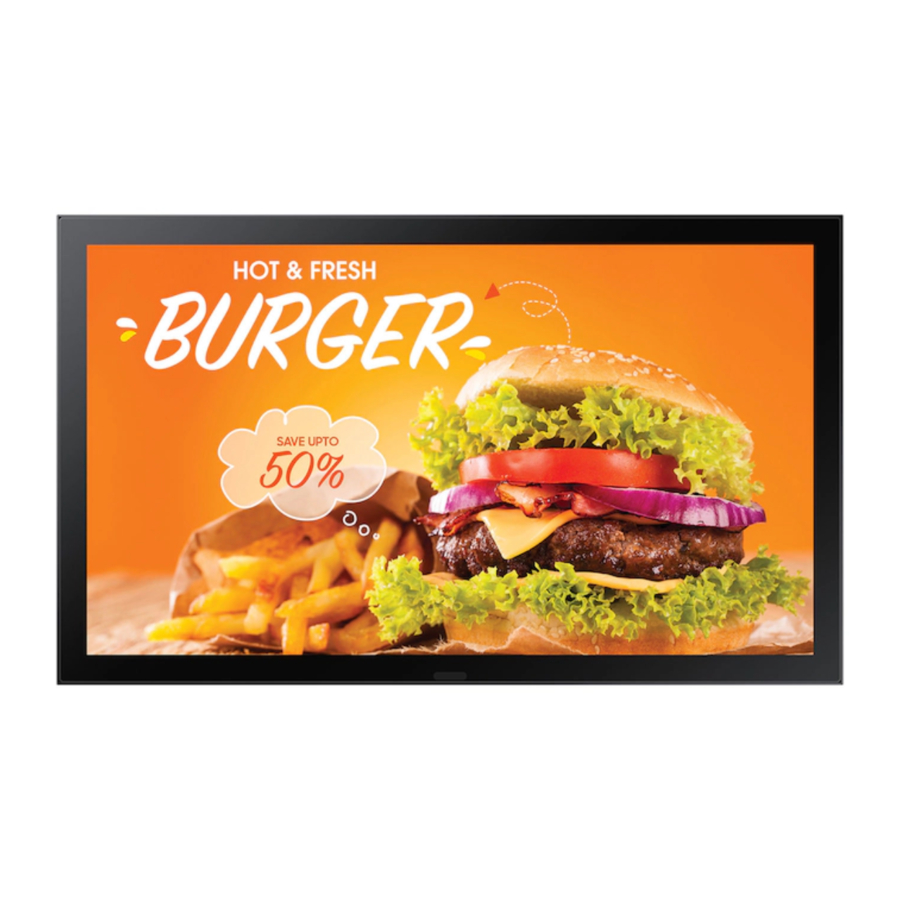

Samsung OH24B - Дисплейді жылдам орнату нұсқаулығы
Бөлшектерді тексеру
- ЖЫЛДАМ ОРНАТУ НҰСҚАУЛЫҒЫ
- Кепілдік талоны (Кейбір жерлерде жоқ)
- Нормативтік нұсқаулық
- Электрлік және электрондық қалдықтар
- Қуат сымы
- Батареялар (AAA x 2) (Кейбір жерлерде жоқ)
- Қашықтан басқару пульті
- Сыртқы WiFi&BT модульдік керек-жарағы
Егер қандай да бір бөлшектер жоқ болса, өнімді сатып алған сатушыға хабарласыңыз. Бөлшектер әр жерде әртүрлі болуы мүмкін.
Бөлшектер
- USB 2.0
![]()
(5V 0.5A / СЫРТҚЫ WiFi&BT) - Тек WiFi&BT модуліне және USB 2.0 (USB жады құрылғысы) үшін арналған.
- USB 3.0-мен үйлесімді емес.
- Қуат индикаторы
- Қашықтан басқару сенсоры
Тиісті функцияны орындау үшін өнімнің алдыңғы жағындағы сенсорға бағыттап, қашықтан басқару пультіндегі түймені басыңыз.- Осы өнімнің қашықтан басқару пультімен бір кеңістікте басқа дисплей құрылғыларын пайдалану басқа дисплей құрылғыларының кездейсоқ басқарылуына әкелуі мүмкін.
(5V 0.5A / СЫРТҚЫ WiFi&BT) Дереккөз құрылғысын қосу және пайдалану
Компьютерге қосылу
Бейне құрылғыға қосылу
Дыбыс жүйесіне қосылу
- Қосылым үшін Cat7(*STP Type) кабелін пайдаланыңыз. (10/100 Mbps)
*Экраналған бұралған жұп
WIFI&BT модулін пайдаланып қосылу
MDC-ге қосылу
MDC бағдарламасын пайдалану жолы туралы толық ақпаратты бағдарламаны орнатқаннан кейін Анықтамадан қараңыз.
MDC бағдарламасы веб-сайтта қолжетімді.
Ақаулықтарды жою нұсқаулығы
| Мәселелер | Шешімдер |
| Экран өшіп-жанып тұрады. | Өнім мен компьютер арасындағы кабель қосылымын тексеріп, қосылымның қауіпсіз екеніне көз жеткізіңіз. |
| Өнімнің кабельмен дұрыс қосылғанын тексеріңіз. | |
| Экранда сигнал жоқ (No Signal) көрсетіледі. | Өнімге қосылған құрылғының қосылғанын тексеріңіз. |
Техникалық сипаттамалар
| Модель атауы | OH24B | |
| Панель | Өлшем | 24 CLASS (23.8 дюйм / 60.4 см) |
| Дисплей аймағы | 527.04 мм (H) x 296.46 мм (V) | |
| Қуат көзі | AC100-240V~ 50/60Hz Стандартты кернеу әртүрлі елдерде әртүрлі болуы мүмкін болғандықтан, өнімнің артқы жағындағы жапсырманы қараңыз. | |
| Экологиялық аспектілер | Жұмыс істеу | Температура : -30 ℃ - 50 ℃ (-22 ℉ - 122 ℉) |
| Ылғалдылық : 10% - 80%, конденсациясыз | ||
| Сақтау | Температура : -20 ℃ - 50 ℃ (-4 ℉ - 122 ℉) | |
| Ылғалдылық : 5% - 95%, конденсациясыз | ||
- Бұл - А класты өнім. Тұрмыстық ортада бұл өнім радио кедергілерін тудыруы мүмкін, бұл жағдайда пайдаланушыдан тиісті шаралар қабылдау талап етілуі мүмкін.
- Құрылғының толық техникалық сипаттамаларын көру үшін Samsung веб-сайтына кіріңіз.
HDMI және HDMI High-Definition Multimedia Interface терминдері және HDMI логотипі - HDMI Licensing Administrator, Inc.-нің Америка Құрама Штаттарындағы және басқа елдердегі сауда белгілері немесе тіркелген сауда белгілері.
Өнімді орнату
 Модель атауы |  VESA бұранда тесігінің сипаттамасы (A * B) миллиметрмен |  Стандартты бұранда |  Саны |  |
| OH24B | 100 x 100 | M4 | 4 |
Нұсқаулықты жүктеп алу
Мұнда нұсқаулықтың толық pdf нұсқасын жүктеп алуға болады, онда қосымша қауіпсіздік нұсқаулары, кепілдік туралы ақпарат, FCC ережелері және т.б. болуы мүмкін.
Samsung OH24B - Дисплейді жылдам орнату нұсқаулығы жүктеп алу
