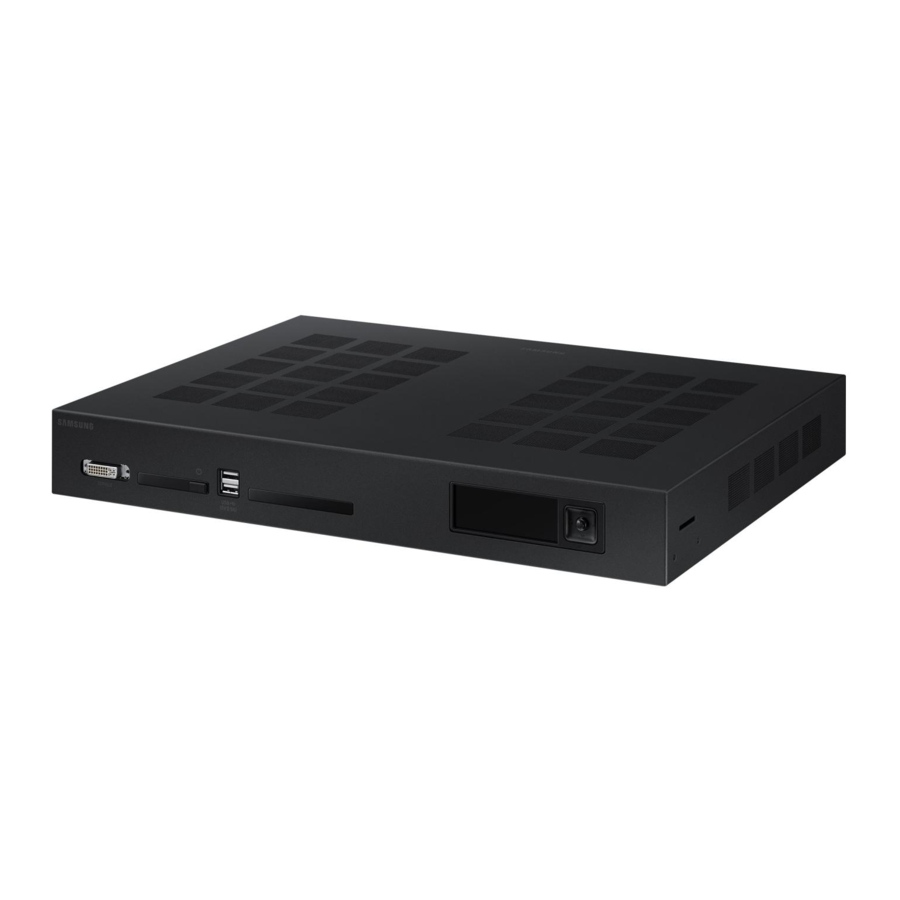

Samsung SNOW-AAE, SBB-SNOWAAEX** Udhëzues i Thjeshtë Përdoruesi

Kontrolli i Komponentëve

1. Udhëzues i Thjeshtë Përdoruesi
2. Kartë Garancie (Nuk është e disponueshme në disa vende)
3. Kordë Rryme
4. Bateri (AAA x 2) (Nuk është e disponueshme në disa vende)
5. Telekomandë
6. Adaptor RS232C
7. Adaptor AC/DC
8. Kabllo OCM x 4
9. Sensor
10. Modul RX x 2
11. Modul Bluetooth/Wi-Fi
12. Kabllo e modulit Bluetooth/Wi-Fi
13. Mbajtëse montimi e kasës së raftit x 2
14. Vidë (M4 x L8) x 4
15. Vidë (M5 x L12) x 4
16. Kabllo USB Type-C x 2
17. Modul TX Kontaktoni shitësin ku e keni blerë produktin nëse mungojnë ndonjë nga komponentët.

Kartë Gjinore e Ndërfaqes (Kartë I/G)

1. Lidhet me portën DATA në kabinetin e fundit duke përdorur një kabllo OCM.
2. Lidhet me portën DATA në kabinetin e parë duke përdorur një kabllo OCM.
3. Lidhet me modulin Bluetooth/Wi-Fi duke përdorur kabllon e modulit Bluetooth/Wi-Fi.
4. Lidh një sensor të jashtëm të dritës së ambientit me portën ECO SENSOR.
5. Përdorni për të lidhur kabllon optike me portën ONE CONNECT (Grupi 1, Grupi 2, Grupi 3, Grupi 4, Grupi 5, Grupi 6, Grupi 7, Grupi 8) pasi të keni lidhur modulin optik RX për kartën I/G.
   * Shihni "Lidhja e një Kablloje Optike" në "Lidhja dhe përdorimi i pajisjeve" * Kablloja optike nuk ofrohet.

KUTIA BRIDGE

1. Lidhet me modulin Bluetooth/Wi-Fi duke përdorur kabllon e modulit Bluetooth/Wi-Fi.
2. Lidhet me portën BLUETOOTH / WI-FI në kabinetin e parë duke përdorur kabllon e sistemit 24 Pin të bashkangjitur.
3. Lidhet me portën HDBT në SNOW-AAE duke përdorur një kabllo LAN.

Përpara Instalimit

Masa paraprake për instalim

• Rekomandohet që kjo pajisje të instalohet në një kasë rafti 19-inç, dhe jo në kushte të përgjithshme të mjedisit konsumator.
• Sigurohuni që temperatura e ambientit brenda raftit të mos kalojë 35°C.
• Nëse instaloni më shumë se një S-Box, sigurohuni që të ketë një hapësirë prej të paktën 1U (afërsisht 44.45 mm) midis S-Box-eve për të parandaluar bllokimin e ajrimit në krye të çdo S-Box-i.
• Sigurohuni që ajrimi të jetë i kthyer lart. MOS e instaloni pajisjen në orientim portret ose me kokë poshtë.
• Sigurohuni që ajrimi në krye të mos jetë i bllokuar për të parandaluar mbinxehjen e pajisjes.
• Tregoni kujdes për të siguruar që asnjë material i huaj të mos hyjë në ajrimin në krye të pajisjes.
• Nëse instaloni pajisjen afër një muri, sigurohuni që të ketë një hapësirë prej të paktën 10 mm midis murit dhe katër anëve të pajisjes për të siguruar ventilim të mirë.
• Sigurohuni që të ketë një hapësirë prej të paktën 50 mm midis murit dhe porteve të pasme të pajisjes për të fituar akses për lidhjen e kabllove.

Instalimi i S-Box në Kasën e Raftit

1. Bashkangjitni mbajtëset në të dy anët e njësisë kryesore S-Box.

2. Fiksoni S-Box në kasën e raftit.


* Përdorni vida të përshtatshme që janë të pajtueshme me madhësinë e kasës së raftit.
* Për më shumë informacion rreth raftit të sipërpërmendur, ju lutemi kontaktoni Samsung ose integratorin tuaj të sistemit.

Lidhja dhe përdorimi i pajisjeve

Lidhja me një PC

Lidhja me një Pajisje Video

Lidhja e Kabllos LAN

Përdorni një kabllo të CAT 6 (*tipi STP) ose më të lartë.

• STP: Shielded Twisted Pair (Çift i Përdredhur i Mbrojtur)
• Lidheni me një HUB ose ruter që mbështet funksionin DHCP.

Lidhja e një Kablloje Optike

Ana e Përparme

1. E dedikuar për teknikët e shërbimit.
   • Kjo portë është vetëm për shërbim dhe nuk ka funksion përdoruesi. Mos lidhni një kabllo në këtë portë.
2. Ndizni ose fikni produktin.
3. Lidheni me një pajisje memorie USB.
4. Ekran LCD i Informacionit të Përparmë Duke përdorur butonin rrotullues, mund të shihni statusin e produktit dhe të konfiguroni cilësimet.

Ana e Pasme

1. Lidhet me adaptorin AC/DC.
2. Përdoret për qëllime shërbimi.
3. Lidhet me një pajisje audio duke përdorur kabllon optike (dixhitale).
4. Lidhet me një pajisje burimore duke përdorur një kabllo HDMI ose kabllo HDMI-DVI.
5. Lidhet me një PC duke përdorur një kabllo DP. 6 Lidhet me portën HDBT IN në KUTINË BRIDGE duke përdorur një kabllo LAN.
6. Lidheni me një rrjet duke përdorur kabllon LAN. (10/100 Mbps)
7. Lidhet me një kabinet duke përdorur një kabllo me fibër LC.

Udhëzues për Zgjidhjen e Problemeve

Specifikimet

• Kjo pajisje është një aparat dixhital i Klasit B.
• Për specifikime të detajuara të pajisjes, vizitoni faqen e internetit të Samsung.
• Përditësoni në softuerin më të fundit për të siguruar mbështetje për kabinetet e serive IW, IF.
