Samsung SNOW-AAE, SBB-SNOWAAEX** Lihtne kasutusjuhend

Komponentide kontrollimine

1. Lihtne kasutusjuhend
2. Garantiikaart (mõnes piirkonnas pole saadaval)
3. Toitejuhe
4. Patareid (AAA x 2) (mõnes piirkonnas pole saadaval)
5. Pult
6. RS232C adapter
7. AC/DC adapter
8. OCM kaabel x 4
9. Andur
10. Moodul RX x 2
11. Bluetooth/Wi-Fi moodul
12. Bluetooth/Wi-Fi mooduli kaabel
13. Rack-korpuse kinnitusklamber x 2
14. Kruvi (M4 x L8) x 4
15. Kruvi (M5 x L12) x 4
16. USB Type-C kaabel x 2
17. Moodul TX Kui mõni komponent puudub, võtke ühendust müüjaga, kust toote ostsite.

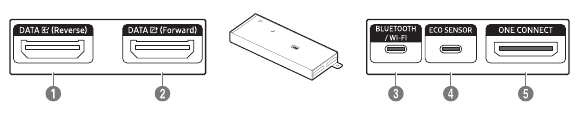

Liidese sookaart (I/G kaart)

1. Ühendatakse DATA pordiga viimasel kapil, kasutades OCM-kaablit.
2. Ühendatakse DATA pordiga esimesel kapil, kasutades OCM-kaablit.
3. Ühendatakse Bluetooth/Wi-Fi mooduliga, kasutades Bluetooth/Wi-Fi mooduli kaablit.
4. Ühendab välise ümbritseva valguse anduri ECO SENSOR pordiga.
5. Kasutage optilise kaabli ühendamiseks ONE CONNECT (Group 1, Group 2, Group 3, Group 4, Group 5, Group 6, Group 7, Group 8) pordiga pärast optilise RX mooduli ühendamist I/G kaardi jaoks.
   * Vaadake "Optilise kaabli ühendamine" jaotises "Seadmete ühendamine ja kasutamine" * Optiline kaabel ei ole kaasas.

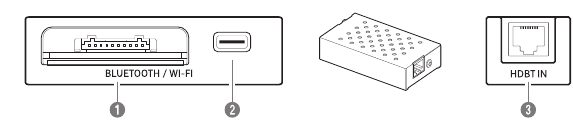

BRIDGE BOX

1. Ühendatakse Bluetooth/Wi-Fi mooduliga, kasutades Bluetooth/Wi-Fi mooduli kaablit.
2. Ühendatakse BLUETOOTH / WI-FI pordiga esimesel kapil, kasutades kaasasolevat 24 kontaktiga süsteemikaablit.
3. Ühendatakse HDBT pordiga SNOW-AAE-l, kasutades LAN-kaablit.

Enne paigaldamist

Paigaldamise ettevaatusabinõud

• Soovitatav on see seade paigaldada 19-tollisesse rack-korpusesse, mitte tavalisse tarbijakeskkonda.
• Veenduge, et ümbritsev temperatuur rack-i sees ei ületaks 35 °C.
• Kui paigaldate rohkem kui ühe S-Boxi, veenduge, et S-Boxide vahel oleks vähemalt 1U (umbes 44,45 mm) vaba ruumi, et vältida iga S-Boxi ülaosas oleva õhutusava blokeerimist.
• Veenduge, et õhutusava oleks suunatud ülespoole. ÄRGE paigaldage seadet portree orientatsioonis või tagurpidi.
• Veenduge, et ülaosas olev õhutusava pole blokeeritud, et vältida seadme ülekuumenemist.
• Olge ettevaatlik, et seadme ülaosas olevasse õhutusavasse ei satuks võõrkehi.
• Kui paigaldate seadme seina lähedale, veenduge, et seina ja seadme nelja külje vahel oleks vähemalt 10 mm vaba ruumi, et tagada hea ventilatsioon.
• Veenduge, et seina ja seadme tagumiste portide vahel oleks vähemalt 50 mm vaba ruumi, et pääseda kaablite ühendamiseks ligi.

S-Boxi paigaldamine rack-korpusele

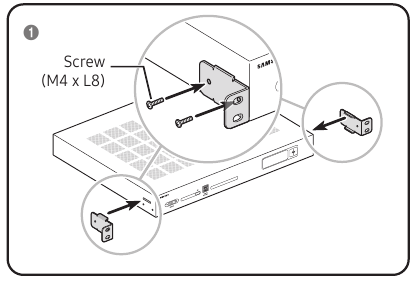

1. Kinnitage klambrid S-Boxi põhiseadme mõlemale küljele.

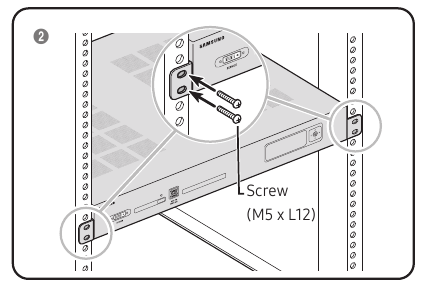

2. Kinnitage S-Box rack-korpuse külge.


* Kasutage rack-korpuse suurusega ühilduvaid kruvisid.
* Lisateabe saamiseks eelnimetatud rack-i kohta võtke ühendust Samsungi või oma süsteemiintegraatoriga.

Seadmete ühendamine ja kasutamine

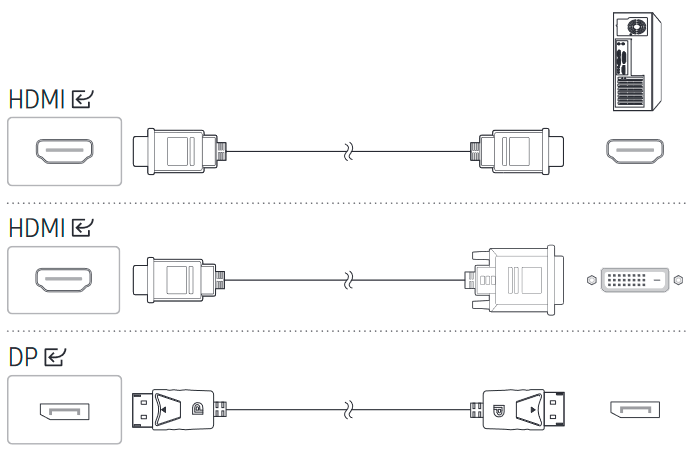

Ühendamine arvutiga

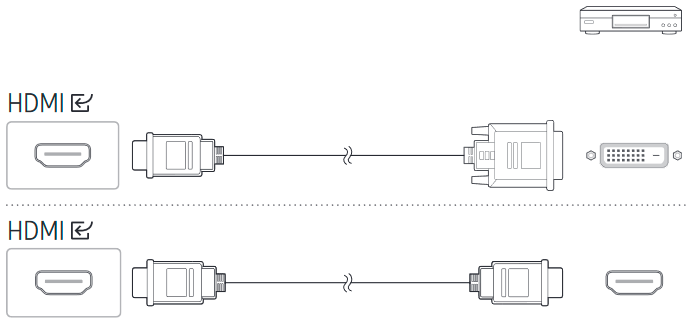

Ühendamine videoseadmega

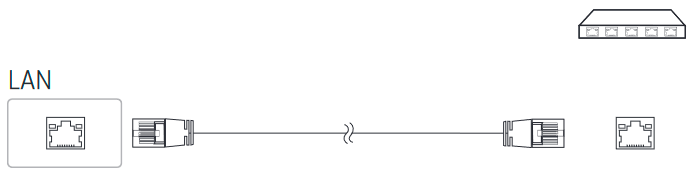

LAN-kaabli ühendamine

Kasutage CAT 6 (*STP tüüpi) või kõrgemat kaablit.

• STP: varjestatud keerdpaar
• Ühendage HUB-i või ruuteriga, mis toetab DHCP funktsiooni.

Optilise kaabli ühendamine

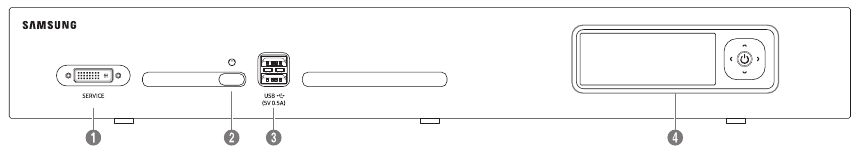

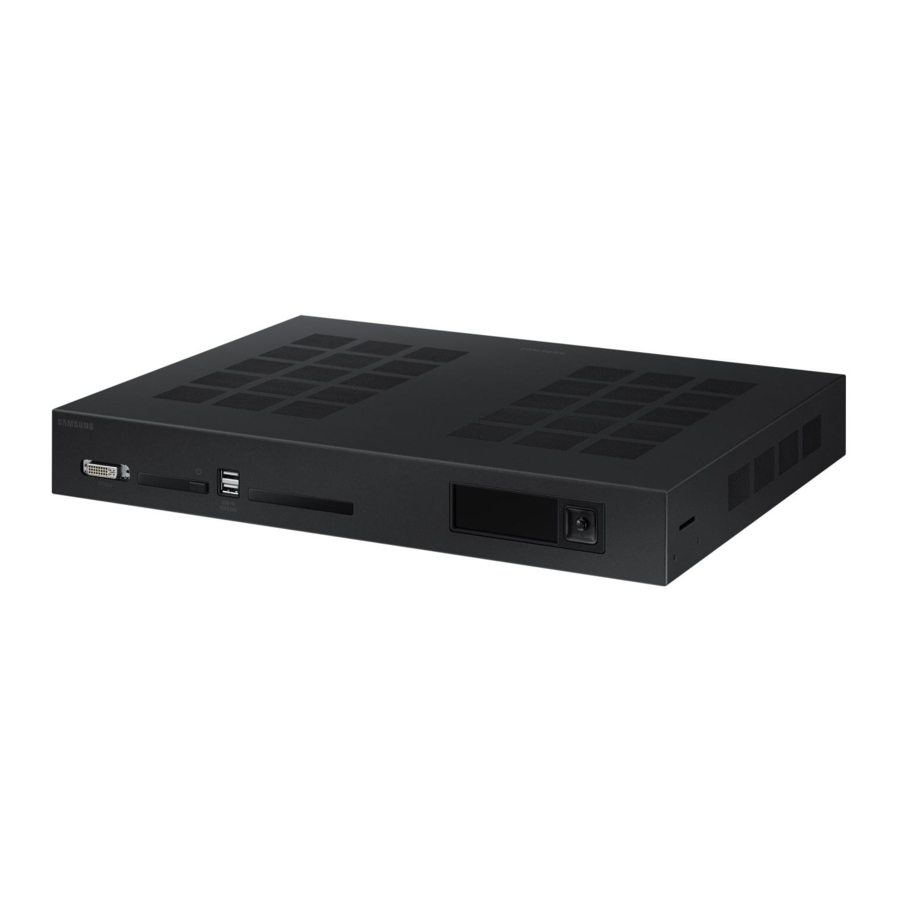

Esikülg

1. Mõeldud teenindustehnikutele.
   • See port on ainult teenindamiseks ja sellel pole kasutajafunktsiooni. Ärge ühendage sellesse porti kaablit.
2. Lülitage toode sisse või välja.
3. Ühendage USB-mäluseadmega.
4. Esikülje info LCD-ekraan Jog-nupu abil saate vaadata toote olekut ja konfigureerida seadeid.

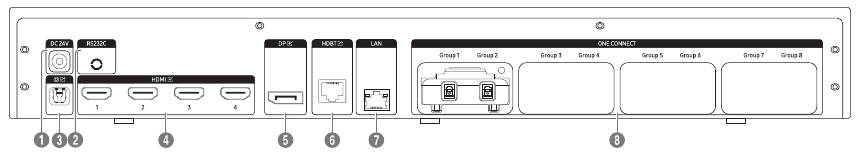

Tagakülg

1. Ühendatakse AC/DC adapteriga.
2. Kasutatakse teeninduse eesmärkidel.
3. Ühendatakse heliseadmega, kasutades optilist (digitaalset) kaablit.
4. Ühendatakse allikaseadmega, kasutades HDMI-kaablit või HDMI-DVI kaablit.
5. Ühendatakse arvutiga, kasutades DP-kaablit. 6 Ühendatakse HDBT IN pordiga BRIDGE BOX-il, kasutades LAN-kaablit.
6. Ühendage võrguga, kasutades LAN-kaablit. (10/100 Mbps)
7. Ühendatakse kapiga, kasutades LC-kiudkaablit.

Veaotsingu juhend

Spetsifikatsioonid

• See seade on B-klassi digitaalaparaat.
• Üksikasjalike seadme spetsifikatsioonide saamiseks külastage Samsungi veebisaiti.
• IW, IF seeria kappide toe tagamiseks värskendage uusima tarkvaraga.

Terminid HDMI ja HDMI High-Definition Multimedia Interface ning HDMI logo on HDMI Licensing Administrator, Inc. kaubamärgid või registreeritud kaubamärgid Ameerika Ühendriikides ja teistes riikides.
