Samsung SNOW-AAE, SBB-SNOWAAEX** Jednostavni korisnički priručnik

Provjera komponenti

1. Jednostavni korisnički priručnik
2. Jamstveni list (Nije dostupan na nekim lokacijama)
3. Kabel za napajanje
4. Baterije (AAA x 2) (Nije dostupno na nekim lokacijama)
5. Daljinski upravljač
6. RS232C adapter
7. AC/DC adapter
8. OCM kabel x 4
9. Senzor
10. Module RX x 2
11. Bluetooth/Wi-Fi modul
12. Bluetooth/Wi-Fi modul kabel
13. Nosač za montažu u kućište stalka x 2
14. Vijak (M4 x L8) x 4
15. Vijak (M5 x L12) x 4
16. USB Type-C kabel x 2
17. Module TX Kontaktirajte prodavača kod kojeg ste kupili proizvod ako nedostaju neke komponente.

Kartica sučelja (I/G kartica)

1. Spaja se na DATA priključak na zadnjem ormariću pomoću OCM kabela.
2. Spaja se na DATA priključak na prvom ormariću pomoću OCM kabela.
3. Spaja se na Bluetooth/Wi-Fi modul pomoću Bluetooth/Wi-Fi modul kabela.
4. Spaja vanjski senzor ambijentalnog svjetla na ECO SENSOR priključak.
5. Koristite za spajanje optičkog kabela s ONE CONNECT (Grupa 1, Grupa 2, Grupa 3, Grupa 4, Grupa 5, Grupa 6, Grupa 7, Grupa 8) priključkom nakon spajanja optičkog RX modula za I/G karticu.
   * Pogledajte "Spajanje optičkog kabela" u "Spajanje i korištenje uređaja" * Optički kabel nije priložen.

BRIDGE BOX

1. Spaja se na Bluetooth/Wi-Fi modul pomoću Bluetooth/Wi-Fi modul kabela.
2. Spaja se na BLUETOOTH / WI-FI priključak na prvom ormariću pomoću priloženog 24-pinskog sistemskog kabela.
3. Spaja se na HDBT priključak na SNOW-AAE pomoću LAN kabela.

Prije instalacije

Mjere opreza za instalaciju

• Preporučuje se da se ovaj uređaj instalira u 19-inčno kućište stalka, a ne u uvjetima opće potrošačke okoline.
• Provjerite da temperatura okoline unutar stalka ne prelazi 35°C.
• Ako instalirate više od jednog S-Boxa, osigurajte da postoji razmak od najmanje 1U (približno 44,45 mm) između S-Boxova kako biste spriječili blokiranje otvora na vrhu svakog S-Boxa.
• Provjerite je li otvor okrenut prema gore. NEMOJTE instalirati uređaj u portretnoj orijentaciji ili naopako.
• Provjerite da otvor na vrhu nije blokiran kako biste spriječili pregrijavanje uređaja.
• Budite oprezni kako biste osigurali da strani materijal ne uđe u otvor na vrhu uređaja.
• Ako instalirate uređaj blizu zida, provjerite da postoji razmak od najmanje 10 mm između zida i četiri strane uređaja kako biste osigurali dobru ventilaciju.
• Provjerite da postoji razmak od najmanje 50 mm između zida i stražnjih priključaka uređaja kako biste omogućili pristup za spajanje kabela.

Instaliranje S-Boxa na kućište stalka

1. Pričvrstite nosače na obje strane glavne jedinice S-Boxa.

2. Pričvrstite S-Box na kućište stalka.


* Koristite odgovarajuće vijke koji su kompatibilni s veličinom kućišta stalka.
* Za više informacija o gore navedenom stalku, obratite se Samsungu ili svom integratoru sustava.

Spajanje i korištenje uređaja

Spajanje na računalo

Spajanje na video uređaj

Spajanje LAN kabela

Koristite kabel CAT 6 (*STP tip) ili viši.

• STP: Shielded Twisted Pair (Zaštićeni parica)
• Spojite na HUB ili usmjerivač koji podržava DHCP funkciju.

Spajanje optičkog kabela

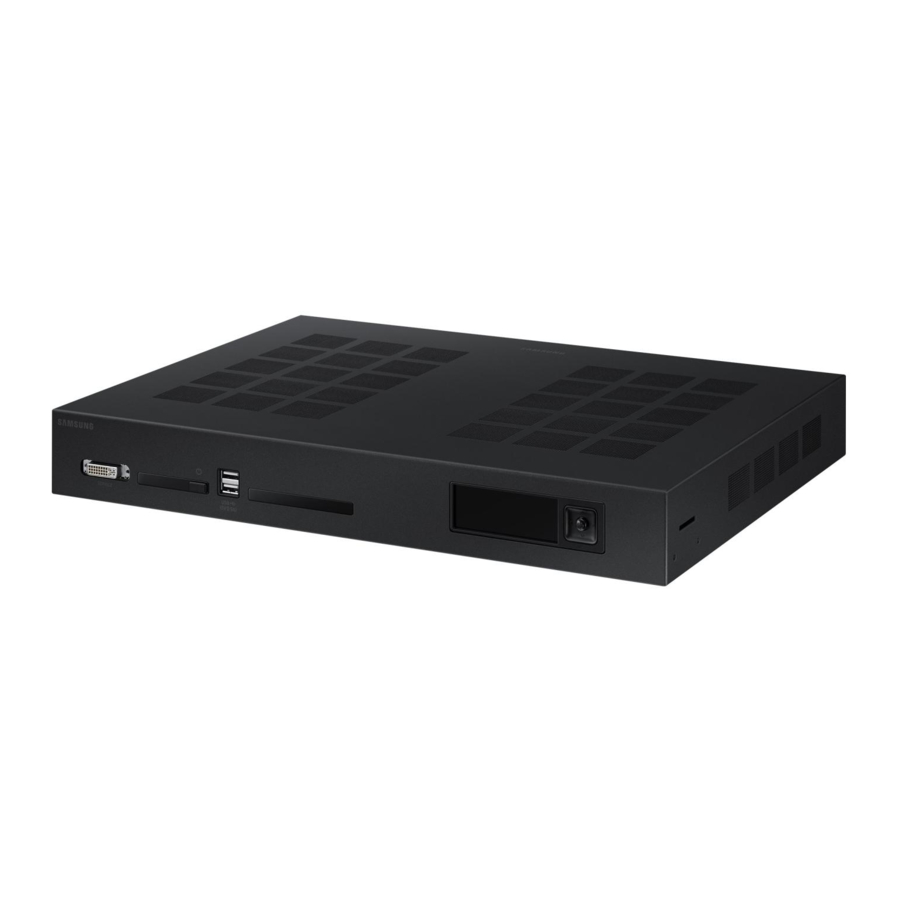

Prednja strana

1. Namijenjeno servisnim tehničarima.
   • Ovaj priključak je samo za servisiranje i nema korisničku funkciju. Nemojte spajati kabel na ovaj priključak.
2. Uključite ili isključite proizvod.
3. Spojite na USB memorijski uređaj.
4. Prednji Info LCD zaslon Pomoću gumba za podešavanje možete vidjeti status proizvoda i konfigurirati postavke.

Stražnja strana

1. Spaja se na AC/DC adapter.
2. Koristi se u servisne svrhe.
3. Spaja se na audio uređaj pomoću optičkog (digitalnog) kabela.
4. Spaja se na izvorni uređaj pomoću HDMI kabela ili HDMI-DVI kabela.
5. Spaja se na računalo pomoću DP kabela. 6 Spaja se na HDBT IN priključak na BRIDGE BOX-u pomoću LAN kabela.
6. Spojite se na mrežu pomoću LAN kabela. (10/100 Mbps)
7. Spaja se na ormarić pomoću LC optičkog kabela.

Vodič za rješavanje problema

Specifikacije

• Ovaj uređaj je digitalni uređaj klase B.
• Za detaljne specifikacije uređaja, posjetite web stranicu Samsunga.
• Ažurirajte na najnoviji softver kako biste osigurali podršku za IW, IF seriju ormarića.

Izrazi HDMI i HDMI High-Definition Multimedia Interface te logotip HDMI zaštitni su znakovi ili registrirani zaštitni znakovi tvrtke HDMI Licensing Administrator, Inc. u Sjedinjenim Državama i drugim zemljama.
