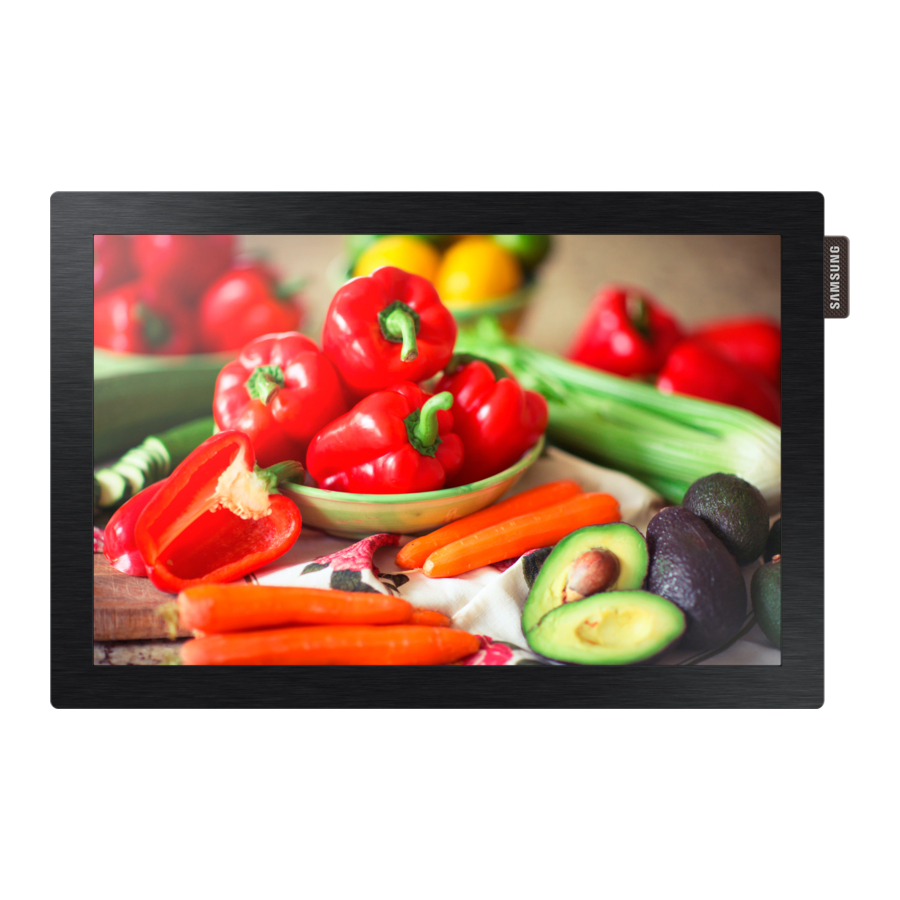

Samsung DB10D - Udhëzues i Shpejtë i Instalimit të Ekranit LCD

Përmbajtja

1 Kontrollimi i Komponentëve
2 Ana e Pasme
3 Paneli i Kontrollit
4 Lidhja me një PC
5 Lidhja me një Pajisje Video
6 Lidhja e Kabllos LAN
7 Lidhja me MDC
8 Specifikimet
9 PowerSaver
10 Udhëzues për Zgjidhjen e Problemeve
11 Referencat
12 Shkarko manual
13 Në Gjuhë të Tjera

Kontrollimi i Komponentëve

Udhëzues i shpejtë i instalimit
Kartë garancie (Nuk është e disponueshme në disa vende)
Udhëzues rregullator
Kordë e energjisë
Adaptor i energjisë DC
Bateri (Nuk është e disponueshme në disa vende)
Telekomandë
Kabllo RS232C-Stereo
STAND-BAR

Ana e Pasme

Lidhet me MDC duke përdorur një kabllo RS232C-Stereo.
Lidhet me një pajisje memorie USB.
Lidhet me MDC duke përdorur një kabllo LAN.
Lidhet me një pajisje burimore duke përdorur një kabllo HDMI.
Lidhet me adaptorin e energjisë DC.
Lidhet me një kartë memorie SD.

Paneli i Kontrollit

Altoparlant
Përdoreni këtë buton për të ndezur dhe fikur Ekranin.
Sensori i telekomandës
Shtypni një buton në telekomandë duke e drejtuar atë nga sensori në pjesën e përparme të produktit për të kryer funksionin përkatës.
- Përdorimi i pajisjeve të tjera të ekranit në të njëjtin hapësirë si telekomanda e këtij produkti mund të shkaktojë kontrollimin e paqëllimshëm të pajisjeve të tjera të ekranit.

Lidhja me një PC

Mos e lidhni kabllon e energjisë përpara se të lidhni të gjitha kabllot e tjera.
Sigurohuni që të lidhni së pari një pajisje burimore përpara se të lidhni kabllon e energjisë.

Lidhja me një Pajisje Video

Lidhja e Kabllos LAN

Përdorni kabllo Cat7 (*STP Type) për lidhjen.
*Shielded Twist Pair

Lidhja me MDC

Për detaje se si të përdorni programin MDC, referojuni Ndihmës pasi të keni instaluar programin.
Programi MDC është i disponueshëm në faqen e internetit.

Specifikimet

Emri i Modelit		DB10D
Paneli	Madhësia	25 cm
	Zona e ekranit	21.7 cm (H) x 13.56 cm (V)
Dimensionet (G x L x Th)		24.68 x 16.52 x 2.49 cm
Pesha		0.6 kg
Sinkronizimi	Frekuenca Horizontale	30 ~ 81 kHz
	Frekuenca Vertikale	48 ~ 75 Hz
Rezolucioni	Rezolucioni optimal	1280 x 800 @ 60 Hz
	Rezolucioni maksimal	1920 x 1080 @ 60 Hz
Ora Maksimale e Pikselit		148.5 MHz (Analogue, Digital)
Furnizimi me Energji		AC 100 deri në 240 VAC, 60 / 50 Hz ± 3 Hz Referojuni etiketës në pjesën e pasme të produktit pasi tensioni standard mund të ndryshojë në vende të ndryshme.
Konsideratat mjedisore	Funksionimi	Temperatura: 0°C ~ 40°C (32°F ~ 104°F) Lagështia: 10% ~ 80%, pa kondensim
	Magazinimi	Temperatura: -20°C ~ 45°C (-4°F ~ 113°F) Lagështia: 5% ~ 95%, pa kondensim

Plug-and-Play
Ky monitor mund të instalohet dhe përdoret me çdo sistem të pajtueshëm me Plug-and-Play.
Shkëmbimi i të dhënave në dy drejtime midis monitorit dhe sistemit PC optimizon cilësimet e monitorit.
Instalimi i monitorit bëhet automatikisht. Megjithatë, ju mund të personalizoni cilësimet e instalimit nëse dëshironi.
Për shkak të natyrës së prodhimit të këtij produkti, afërsisht 1 piksel për milion (1ppm) mund të shfaqet më i ndritshëm ose më i errët në panel. Kjo nuk ndikon në performancën e produktit.
Kjo pajisje është një aparat dixhital i Klasit A.

(Vetëm për Indinë)
Ky produkt është në përputhje me RoHS.
Për më shumë informacion mbi asgjësimin dhe riciklimin e sigurt, vizitoni faqen tonë të internetit www.samsung.com/in ose kontaktoni
Numrat e linjës sonë ndihmëse -1800 40 SAMSUNG (1800 40 7267864) (Pa pagesë) / 1800 5 SAMSUNG (1800 5 7267864) (Pa pagesë)

PowerSaver

PowerSaver	Operacion Normal			Modaliteti i kursimit të energjisë (Sinjali SOG: Nuk e mbështet Modalitetin DPM)	Fikja e energjisë
	Vlerësimi	Tipike	Maksimumi
Konsumi i Energjisë	17 W	18 W	18.7 W	0.5 W	0.5 W

Niveli i shfaqur i konsumit të energjisë mund të ndryshojë në kushte të ndryshme funksionimi ose kur ndryshohen cilësimet.
SOG (Sync On Green) nuk mbështetet.
Për të reduktuar konsumin e energjisë në 0, shkëputni kordonin e energjisë.
Shkëputni kabllon e energjisë nëse nuk do ta përdorni produktin për një periudhë të gjatë kohore (gjatë pushimeve, etj.).

Udhëzues për Zgjidhjen e Problemeve

Problemet	Zgjidhjet
Ekrani vazhdon të ndizet dhe të fiket.	Kontrolloni lidhjen e kabllos midis produktit dhe PC-së dhe sigurohuni që lidhja të jetë e sigurt.
Nuk ka Sinjal shfaqet në ekran.	Kontrolloni që produkti të jetë lidhur saktë me një kabllo.
Nuk ka Sinjal shfaqet në ekran.	Kontrolloni që pajisja e lidhur me produktin të jetë e ndezur.
Modaliteti Jo Optimal shfaqet.	Ky mesazh shfaqet kur një sinjal nga karta grafike tejkalon rezolucionin dhe frekuencën maksimale të produktit.
Modaliteti Jo Optimal shfaqet.	Referojuni Tabelës Standarde të Modalitetit të Sinjalit dhe vendosni rezolucionin dhe frekuencën maksimale sipas specifikimeve të produktit.
Imazhet në ekran duken të shtrembëruara.	Kontrolloni lidhjen e kabllos me produktin.
Ekrani nuk është i qartë. Ekrani është i paqartë.	Rregulloni Coarse (Trashë) dhe Fine (Hollë).
	Hiqni çdo aksesor (kabllo zgjatuese video, etj.) dhe provoni përsëri.
	Vendosni rezolucionin dhe frekuencën në nivelin e rekomanduar.
Ekrani duket i paqëndrueshëm dhe i lëkundur.	Kontrolloni që rezolucioni dhe frekuenca e PC-së dhe kartës grafike të jenë vendosur brenda një intervali të pajtueshëm me produktin. Më pas, ndryshoni cilësimet e ekranit nëse kërkohet duke iu referuar Informacionit Shtesë në menunë e produktit dhe Tabelës Standarde të Modalitetit të Sinjalit.
Ka hije ose imazhe fantazmë të lëna në ekran.
Ekrani është shumë i ndritshëm. Ekrani është shumë i errët.	Rregulloni Brightness (Ndriçimin) dhe Contrast (Kontrastin).
Ngjyra e ekranit është e paqëndrueshme.	Shkoni te Picture (Figura) dhe rregulloni cilësimet e Colour Space (Hapësirës së Ngjyrave).
E bardha nuk duket vërtet e bardhë.	Shkoni te Picture (Figura) dhe rregulloni cilësimet e White Balance (Balancës së Bardhë).
Nuk ka zë.	Kontrolloni volumin.
Volumi është shumë i ulët.	Rregulloni volumin.
Volumi është shumë i ulët.	Nëse volumi është ende i ulët pasi ta keni rritur në nivelin maksimal, rregulloni volumin në kartën e zërit të PC-së ose në programin softuerik.
Telekomanda nuk funksionon.	Sigurohuni që bateritë të jenë vendosur saktë (+/-).
	Kontrolloni nëse bateritë janë të shkarkuara.
	Kontrolloni për ndërprerje të energjisë.
	Sigurohuni që kordoni i energjisë të jetë i lidhur.
	Kontrolloni për ndonjë ndriçim të veçantë ose tabela neoni të ndezura në afërsi.

Kontaktoni SAMSUNG WORLD WIDE
Faqja e internetit: www.samsung.com/displaysolutions

Shkarkoni manualin e përdoruesit nga faqja e internetit për detaje të mëtejshme.

Vendi/Zona	Qendra e Kujdesit ndaj Klientit
AUSTRALIA	1300 362 603
BANGLADESH	09612300300 08000300300 (Pa pagesë)
KAMBODIA	+855-23-993232 1800-20-3232 (Pa pagesë)
HONG KONG	3698 4698
INDIA	1800 40 SAMSUNG (1800 40 7267864) (Pa pagesë) 1800 5 SAMSUNG (1800 5 7267864) (Pa pagesë)
INDONEZIA	021-5699-7777 0800-112-8888 (Pa pagesë)
JAPONIA	0120-363-905
LAOS	+856-214-17333
MAKAU	0800 333
MALAJZIA	1800-88-9999 +603-7713 7420 (Kontakt jashtë shtetit)
MJANMAR	+95-1-2399-888
NEPAL	16600172667 (Pa pagesë vetëm për NTC) 9801572667 (Pa pagesë për përdoruesit e Ncell)
ZELANDA E RE	0800 726 786
FILIPINET	1-800-10-726-7864 [PLDT Pa pagesë] 1-800-8-726-7864 [Globe Fikse dhe Celulare] 02- 422-2111 [Fikse Standarde]
SINGAPORI	1800 7267864 \| 1800-SAMSUNG
SRI LANKA	011 SAMSUNG (011 7267864)
TAIVANI	0800-32-9999 0809-00-5237 (B2B / Tregtar)
TAILANDA	0-2689-3232 1800-29-3232 (Pa pagesë)
VIETNAM	1800 588 889

Garancia do të jetë e pavlefshme në rast të një prishjeje për shkak të tejkalimit të orëve maksimale të rekomanduara të përdorimit në ditë prej 16 orësh.
Ngjyra dhe pamja mund të ndryshojnë në varësi të produktit, dhe specifikimet mund të ndryshojnë pa njoftim paraprak për të përmirësuar performancën.

Termat HDMI dhe HDMI High-Definition Multimedia Interface, dhe Logoja HDMI janë marka tregtare ose marka tregtare të regjistruara të HDMI Licensing LLC në Shtetet e Bashkuara dhe vende të tjera.
