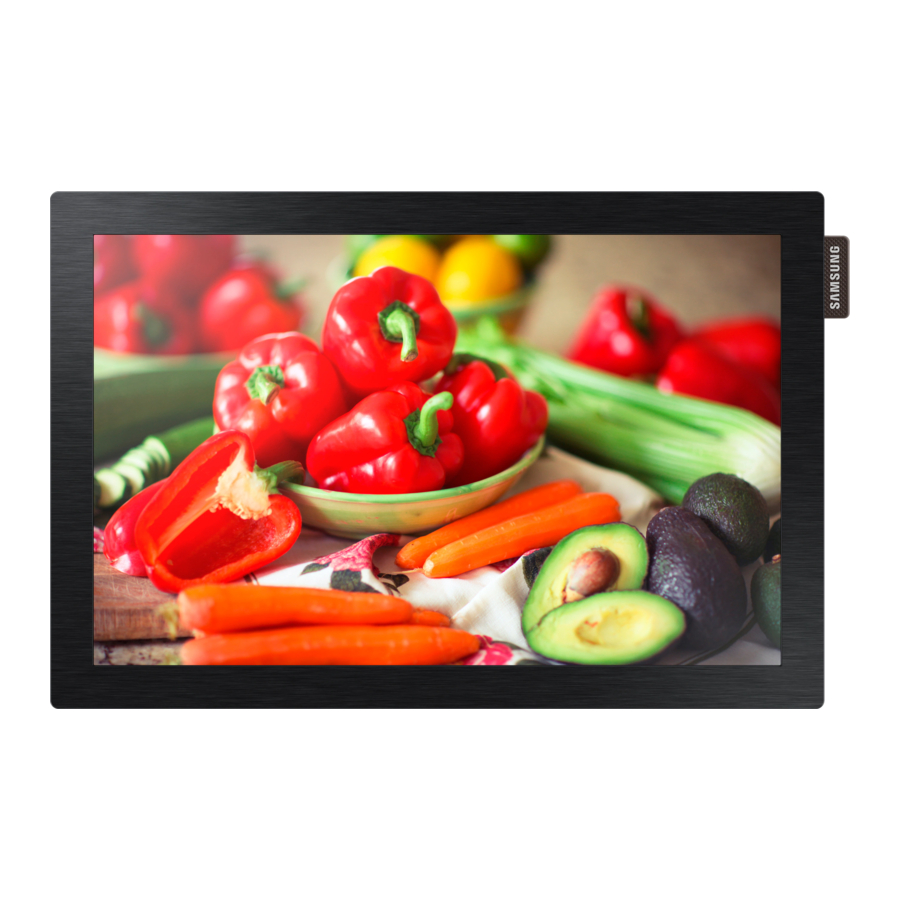

Samsung DB10D - LCD Displeyini tez sozlash bo'yicha qo'llanma
Komponentlarni tekshirish
- Tez sozlash bo'yicha qo'llanma
- Kafolat kartasi (ayrim joylarda mavjud emas)
- Normativ qo'llanma
- Elektr shnuri
- DC quvvat adapteri
- Batareyalar (ayrim joylarda mavjud emas)
- Masofadan boshqarish pulti
- RS232C-Stereo kabeli
- STAND-BAR
Orqa tomoni
- RS232C-Stereo kabeli orqali MDCga ulanadi.
- USB xotira qurilmasiga ulanadi.
- LAN kabeli orqali MDCga ulanadi.
- HDMI kabeli orqali manba qurilmasiga ulanadi.
- DC quvvat adapteriga ulanadi.
- SD xotira kartasiga ulanadi.
Boshqaruv paneli
- Kalonka
- Displeyni yoqish va o'chirish uchun ushbu tugmani ishlating.
- Masofaviy sensor
Tegishli funksiyani bajarish uchun mahsulotning old tomonidagi sensorga qaratilgan masofadan boshqarish pultidagi tugmani bosing.- Ushbu mahsulotning masofadan boshqarish pulti bilan bir xil joyda boshqa displey qurilmalaridan foydalanish boshqa displey qurilmalarining beixtiyor boshqarilishiga olib kelishi mumkin.
Kompyuterga ulanish
Barcha boshqa kabellarni ulashdan oldin elektr kabelini ulamang.
Elektr kabelini ulashdan oldin manba qurilmasini ulaganingizga ishonch hosil qiling.
Video qurilmaga ulanish
LAN kabelini ulanish
Ulanish uchun Cat7(*STP Type) kabelidan foydalaning.
*Ekranga ega o'ralgan juftlik
MDCga ulanish
MDC dasturidan qanday foydalanish haqida batafsil ma'lumot olish uchun dasturni o'rnatgandan so'ng Yordamga murojaat qiling.
MDC dasturi veb-saytda mavjud.
Texnik xususiyatlar
| Model nomi | DB10D | |
| Panel | Hajmi | 25 sm |
| Displey maydoni | 21.7 sm (H) x 13.56 sm (V) | |
| O'lchamlari (W x H x D) | 24.68 x 16.52 x 2.49 sm | |
| Og'irligi | 0.6 kg | |
| Sinxronizatsiya | Gorizontal chastota | 30 ~ 81 kHz |
| Vertikal chastota | 48 ~ 75 Hz | |
| Ruxsat | Optimal ruxsat | 1280 x 800 @ 60 Hz |
| Maksimal ruxsat | 1920 x 1080 @ 60 Hz | |
| Maksimal piksel soati | 148.5 MHz (Analog, Raqamli) | |
| Quvvat manbai | AC 100 dan 240 VAC gacha, 60 / 50 Hz ± 3 Hz Mahsulotning orqa tomonidagi yorliqqa qarang, chunki standart kuchlanish turli mamlakatlarda farq qilishi mumkin. | |
| Ekologik mulohazalar | Ishlash | Harorat: 0°C ~ 40°C (32°F ~ 104°F) Namlik: 10% ~ 80%, kondensatsiz |
| Saqlash | Harorat: -20°C ~ 45°C (-4°F ~ 113°F) Namlik: 5% ~ 95%, kondensatsiz | |
- Plug-and-Play
Ushbu monitor har qanday Plug-and-Play mos keladigan tizimlar bilan o'rnatilishi va ishlatilishi mumkin.
Monitor va kompyuter tizimi o'rtasida ikki tomonlama ma'lumot almashinuvi monitor sozlamalarini optimallashtiradi.
Monitor o'rnatish avtomatik ravishda amalga oshiriladi. Biroq, agar xohlasangiz, o'rnatish sozlamalarini sozlashingiz mumkin. - Ushbu mahsulot ishlab chiqarish xususiyatiga ko'ra, millionga taxminan 1 piksel (1ppm) panelda yorqinroq yoki qorong'iroq bo'lib ko'rinishi mumkin. Bu mahsulot unumdorligiga ta'sir qilmaydi.
- Ushbu qurilma A sinfidagi raqamli apparatdir.
(Faqat Hindiston uchun)
Ushbu mahsulot RoHSga mos keladi.
Xavfsiz utilizatsiya va qayta ishlash haqida ko'proq ma'lumot olish uchun bizning veb-saytimizga tashrif buyuring www.samsung.com/in yoki biz bilan bog'laning
Yordam liniyasi raqamlari -1800 40 SAMSUNG (1800 40 7267864) (Bepul) / 1800 5 SAMSUNG (1800 5 7267864) (Bepul)
PowerSaver
| PowerSaver | Normal ishlash | Quvvatni tejash rejimi (SOG signali: DPM rejimini qo'llab-quvvatlamaydi) | Quvvat o'chirilgan | ||
| Reyting | Odatda | Maks | |||
| Quvvat sarfi | 17 W | 18 W | 18.7 W | 0.5 W | 0.5 W |
- Ko'rsatilgan quvvat sarfi darajasi turli xil ish sharoitlarida yoki sozlamalar o'zgartirilganda farq qilishi mumkin.
- SOG(Sync On Green) qo'llab-quvvatlanmaydi.
- Quvvat sarfini 0 ga kamaytirish uchun elektr shnurini uzing.
Agar mahsulotdan uzoq vaqt davomida foydalanmasangiz (ta'til paytida va hokazo) elektr kabelini uzing.
Muammolarni bartaraf etish bo'yicha qo'llanma
| Muammolar | Yechimlar |
| Ekran doimiy ravishda yoqilib o'chib turadi. | Mahsulot va kompyuter o'rtasidagi kabel ulanishini tekshiring va ulanishning mustahkamligiga ishonch hosil qiling. |
| Ekranda Signal yo'q ko'rsatiladi. | Mahsulot kabel bilan to'g'ri ulanganligini tekshiring. |
| Mahsulotga ulangan qurilma yoqilganligini tekshiring. | |
| Optimal rejim emas ko'rsatiladi. | Ushbu xabar grafik karta signal mahsulotning maksimal ruxsati va chastotasidan oshib ketganda ko'rsatiladi. |
| Standart signal rejimi jadvaliga qarang va mahsulot texnik xususiyatlariga muvofiq maksimal ruxsat va chastotani o'rnating. | |
| Ekranda tasvirlar buzilgan ko'rinadi. | Mahsulotga kabel ulanishini tekshiring. |
| Ekran tiniq emas. Ekran xira. | Qo'pol va Aniqni sozlang. |
| Har qanday aksessuarlarni (video uzatma kabeli va boshqalar) olib tashlang va qayta urinib ko'ring. | |
| Ruxsat va chastotani tavsiya etilgan darajaga o'rnating. | |
| Ekran beqaror va titroq ko'rinadi. | Kompyuter va grafik kartaning ruxsati va chastotasi mahsulot bilan mos keladigan diapazonda o'rnatilganligini tekshiring. Keyin, mahsulot menyusidagi Qo'shimcha ma'lumot va Standart signal rejimi jadvaliga murojaat qilib, ekran sozlamalarini o'zgartiring. |
| Ekranda soyalar yoki arvoh tasvirlari qoladi. | |
| Ekran juda yorqin. Ekran juda qorong'i. | Yorqinlik va Kontrastni sozlang. |
| Ekran rangi nomuvofiq. | Rasmga o'ting va Rang maydoni sozlamalarini sozlang. |
| Oq rang haqiqatan ham oq ko'rinmaydi. | Rasmga o'ting va Oq balans sozlamalarini sozlang. |
| Ovoz yo'q. | Ovoz balandligini tekshiring. |
| Ovoz balandligi juda past. | Ovoz balandligini sozlang. |
| Agar ovoz balandligini maksimal darajaga ko'targandan keyin ham past bo'lsa, kompyuteringizning ovoz kartasi yoki dasturiy ta'minot dasturidagi ovoz balandligini sozlang. | |
| Masofadan boshqarish pulti ishlamaydi. | Batareyalar to'g'ri joylashtirilganligiga ishonch hosil qiling (+/-). |
| Batareyalar zaryadsizlanganligini tekshiring. | |
| Elektr ta'minoti uzilishini tekshiring. | |
| Elektr shnuri ulanganligiga ishonch hosil qiling. | |
| Atrofda yoqilgan maxsus yoritish yoki neon belgilari yo'qligini tekshiring. |
SAMSUNG WORLD WIDE bilan bog'laning
Veb-sayt: www.samsung.com/displaysolutions
- Batafsil ma'lumot olish uchun veb-saytdan foydalanuvchi qo'llanmasini yuklab oling.
| Mamlakat/Hudud | Mijozlarga xizmat ko'rsatish markazi |
| AVSTRALIYA | 1300 362 603 |
| BANGLADESH | 09612300300 08000300300 (Bepul) |
| KAMBODJA | +855-23-993232 1800-20-3232 (Bepul) |
| GONG KONG | 3698 4698 |
| HINDISTON | 1800 40 SAMSUNG (1800 40 7267864) (Bepul) 1800 5 SAMSUNG (1800 5 7267864) (Bepul) |
| INDONEZIYA | 021-5699-7777 0800-112-8888 (Bepul) |
| YAPONIYA | 0120-363-905 |
| LAOS | +856-214-17333 |
| MAKAO | 0800 333 |
| MALAYZIYA | 1800-88-9999 +603-7713 7420 (Chet el bilan aloqa) |
| MYANMA | +95-1-2399-888 |
| NEPAL | 16600172667 (Faqat NTC uchun bepul) 9801572667 (Ncell foydalanuvchilari uchun bepul) |
| YANGI ZELANDIYA | 0800 726 786 |
| FILIPPIN | 1-800-10-726-7864 [PLDT bepul] 1-800-8-726-7864 [Globe Landline va Mobil] 02- 422-2111 [Standart Landline] |
| SINGAPUR | 1800 7267864 | 1800-SAMSUNG |
| SHRI LANKA | 011 SAMSUNG (011 7267864) |
| TAYVAN | 0800-32-9999 0809-00-5237 (B2B / Diler) |
| THAILAND | 0-2689-3232 1800-29-3232 (Bepul) |
| VETNAM | 1800 588 889 |
Kafolat, agar kuniga maksimal tavsiya etilgan 16 soatdan oshib ketganligi sababli buzilish yuzaga kelsa, bekor qilinadi.
Rang va ko'rinish mahsulotga qarab farq qilishi mumkin va texnik xususiyatlar unumdorlikni yaxshilash uchun oldindan ogohlantirilmasdan o'zgartirilishi mumkin.
HDMI va HDMI High-Definition Multimedia Interface atamalari va HDMI logotipi Amerika Qo'shma Shtatlari va boshqa mamlakatlarda HDMI Licensing LLC kompaniyasining savdo belgilari yoki ro'yxatdan o'tgan savdo belgilaridir.
