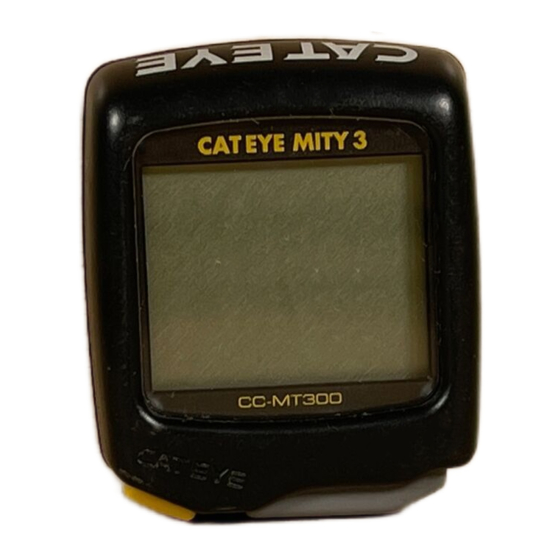

Cateye Mity 3 CC-MT300 - Velokompyuter qo'llanmasi

Ehtiyot choralari

• Haydash paytida kompyuter operatsiyalariga haddan tashqari e'tibor qaratmang.
• Magnit, sensor va braketni velosipedingizga mahkam o'rnating va ularning mahkam o'rnatilganligini ta'minlash uchun vaqti-vaqti bilan tekshirib turing.
• Ishlatilgan batareyalar to'g'ri utilizatsiya qilinishi va barcha mahalliy qoidalarga muvofiq bo'lishi kerak.
• Asosiy blokni to'g'ridan-to'g'ri quyosh nuriga ta'sir qilmang. Kompyuterni hech qachon qismlarga ajratmang.
• Kompyuterni tozalash uchun yumshoq sovun va yumshoq matodan foydalaning. Yumshoq mato bilan quriting. Bo'yoq erituvchi, benzin, spirtli ichimlik yoki boshqa kimyoviy moddalar sirtga zarar etkazishi mumkin.

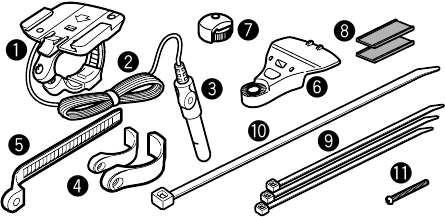

O'RNATISH

1. Qavs
2. Sim
3. Datchik
4. Datchik tasmasi A (L&S)
5. Datchik tasmasi B
6. Aerovilka uchun biriktirma
7. Magnit
8. Rezina prokladka
9. Neylon bog'ich S (3 dona)
10. Neylon bog'ich L (1 dona)
11. Vint

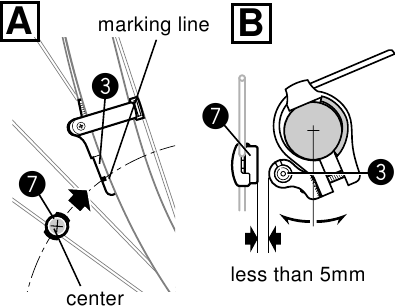

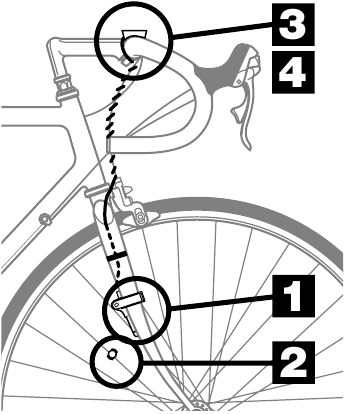

O'rnatish

Datchik va magnitni shunday o'rnatingki, ularning holatlari quyidagi shartlarga javob bersin va .

1. G'ildirakni aylantirayotganda magnitning markazini va datchikning belgilash chizig'ini tekislang.
2. Datchik va magnit orasidagi masofa 5 mm dan kam bo'lishi kerak.

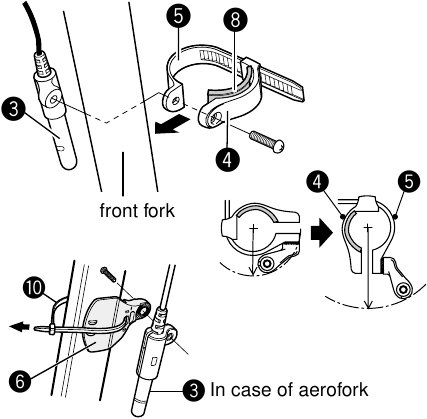

Datchik

Datchikni o'ng old vilkaning ichki tomoniga vaqtincha o'rnating.

• Datchik tasmasi A ning mos diametri:
  (S) - 11-26ø old vilkasi
  (L) - 21-36ø old vilkasi
• Agar datchik va magnit orasidagi masofa katta bo'lsa, datchik tasmasini ko'rsatilganidek teskari tomonga o'rnating.
• Aerovilka holatida, biriktirmani qo'llang.

Magnit

Magnitni old g'ildirakning o'ng tomonidagi spikerga o'rnating. Datchik va magnitning holatini "Muhim" ustunidagi va shartlariga javob beradigan qilib sozlang.

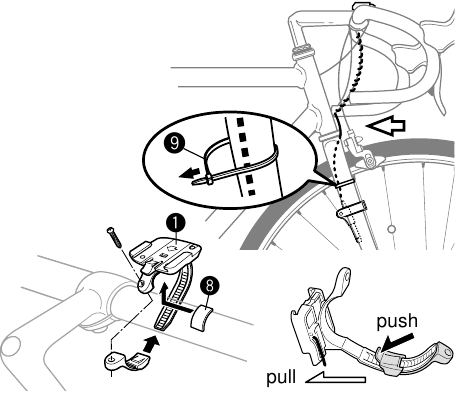

Qavs

Simni vilkalar bo'ylab neylon bog'ichlar (S) bilan mahkamlang va uni old tormoz kabeli atrofida rulga qadar o'rang.

Rezina prokladkani qavsga qo'llang va uni vint bilan mahkamlang.

*Tasmani sozlash mumkin. Tasmani bo'shatish uchun, bilan belgilangan joyni bosib ushlab torting.

Eslatma: Simni tortmasdan rullarni bir tomondan ikkinchi tomonga to'liq burishingiz mumkinligiga ishonch hosil qilish uchun bilan belgilangan joyda yetarli sim bo'shlig'ini qoldiring.

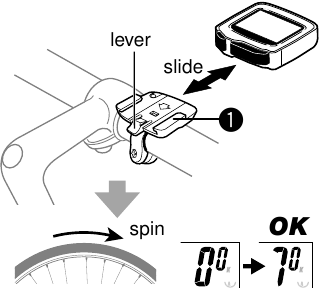

Asosiy blok

Asosiy blokni joyiga tushguncha suring. Kontakt avtomatik ravishda ulanadi. Olishtirish uchun, richagni bosib ushlab oldinga suring.

Sinov

Asosiy blokni qavsga o'rnating. Old g'ildirakni aylantiring va displeyda tezlik paydo bo'ladimi yoki yo'qmi, tekshiring. Agar yo'q bo'lsa, datchik va magnitning holatini "Muhim" ustunidagi va shartlariga javob beradigan qilib qayta sozlang.

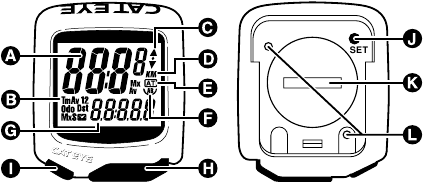

Kompyuterni sozlash

1. Yuqori displey (odatda joriy tezlik)
2. Rejim belgisi
3. O'rtacha tezlik strelkasi
4. Tezlik shkalasi
5. Avtomatik rejim belgisi
6. G'ildirakni tanlash belgisi
7. Pastki displey (tanlangan funksiya)
8. Rejim tugmasi
9. S tugmasi
10. SET tugmasi
11. Batareya qopqog'i
12. Kontakt

Tezlik datchigi, rul qavsi va g'ildirak magniti avval o'rnatilishi kerak.

ESLATMA: Oldin to'plangan Odometr ma'lumotlaridan foydalanish uchun, ushbu qo'llanmaning oxirgi qismida tavsiflangan "Bosib o'tilgan masofani Odometrga qo'lda kiritish" bo'limiga murojaat qiling.

Foydalanishdan oldin quyidagi sozlash talab etiladi:

1. G'ildirakni kalibrlash raqamini toping (Shina aylanish uzunligi)
   Shinalarning uzunligini (santimetrdagi uzunlik) Cross Reference Table (o'zaro moslik jadvali) dan aniqlang. Aks holda, g'ildirakni yerga aylantirib, eng aniq g'ildirakni kalibrlash raqamini topishingiz mumkin. Ushbu usulda shinalarni to'g'ri shishiring, velosipedga o'tiring va bir g'ildirak uzunligining masofasini o'lchang. Santimetrdagi bu masofa eng aniq raqamdir. (Dyuym x 2,45 = Santimetr)

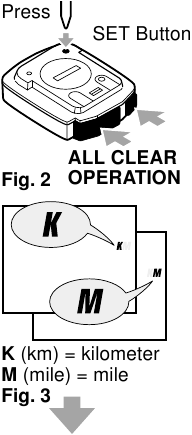

2. Kompyuterni tozalash va tezlik shkalasini o'rnatish uchun ALL CLEAR OPERATION (HAMMA TOZALASH AMALIYOTI) ni bajaring:
   MODE (REJIM) va START/STOP(S) (START/STOP(S)) tugmalarini bosib turgan holda SET (SOZLASH) tugmasini bosing (ALL CLEAR OPERATION (HAMMA TOZALASH AMALIYOTI): 2-rasm). Kompyuterning butun xotirasi o'chiriladi va butun ekran yonadi, so'ngra "K" miltillab qoladi. MODE (REJIM) tugmasini bosish "K" va "M" ni navbatma-navbat ko'rsatadi (3-rasm). O'zingizga kerakli tezlik shkalasini tanlang. Keyin shkalani o'rnatish uchun START/STOP(S) tugmasini bosing. Displey keyingi ekranga o'tadi.

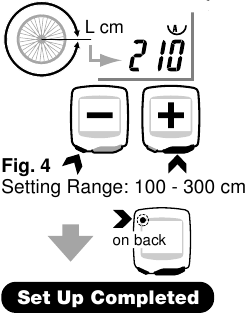

3. G'ildirak aylanasi uzunligini o'rnating.
   "210" raqami (700x23C shinalar uchun odatiy g'ildirak aylanasi) ko'rsatiladi (4-rasm).
   Yuqoridagi 1-bosqichdan raqamni kiriting.
   Raqamni oshirish uchun MODE (REJIM) tugmasini bosing. Uni kamaytirish uchun START/STOP(S) tugmasini bosing. Har qanday tugmani bosib ushlab turish orqali raqamlarni tez oldinga siljitishingiz mumkin.
   SET (SOZLASH) tugmasini bosib raqamni o'rnating.
   Endi kompyuteringiz haydash uchun sozlandi.


O'zaro moslik jadvali

Shina o'lchami	L(sm)
12 x1.75	94
14 x 1.50	102
14 x 1.75	106
16 x 1.50	119
16 x 1.75	120
18 x 1.50	134
18 x 1.75	135
20 x 1.75	152
20 x 1-3/8	162
22 x 1-3/8	177
22 x 1-1/2	179
24 x 1	175
24 x 3/4 Tubular	178
24 x 1-1/8	179
24 x 1-1/4	191
24 x 1.75	189
24 x 2.00	192
24 x 2.125	196
26 x 7/8	192
26 x 1(59)	191
26 x 1(65)	195
26 x 1.25	195
26 x 1-1/8	190
26 x 1-3/8	207
26 x 1-1/2	210
26 x 1.40	200
26 x 1.50	201
26 x 1.75	202
26 x 1.95	205
26 x 2.00	206
26 x 2.10	207
26 x 2.125	207
26 x 2.35	208
26 x 3.00	217
27 x 1	215
27 x 1-1/8	216
27 x 1-1/4	216
27 x 1-3/8	217
650 x 35A	209
650 x 38A	212
650 x 38B	211
700 x 18C	207
700 x 19C	208
700 x 20C	209
700 x 23C	210
700 x 25C	211
700 x 28C	214
700 x 30C	217
700 x 32C	216
700C Tubular	213
700 x 35C	217
700 x 38C	218
700 x 40C	220

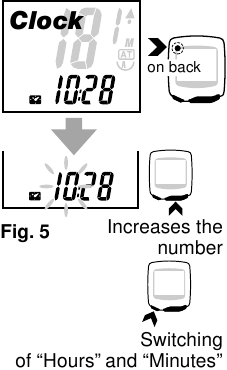

Soatni sozlash

Soatni sozlash uchun TIME (VAQT) funksiyasi o'chirilgan bo'lishi kerak va tezlik shkalasi belgisi (Miles (Mil) uchun M yoki Kilometers (Kilometr) uchun K) miltillamasligi kerak (5-rasm). Soat SPEED SCALE (TEZLIK SHKALASI) ga qarab 24HOUR (24 SOAT) yoki 12-HOUR (12 SOAT) ga o'rnatiladi. K (kilometr) da 24-HOUR (24 SOAT) soati tanlangan bo'lsa, M (mil) da 12-HOUR (12 SOAT) soati tanlanadi.

1. TIME (VAQT) funksiyasida (Tm), MODE (REJIM) tugmasini bosib ushlab turing, belgisi paydo bo'ladi. Bu sizning CLOCK (SOAT) funksiyasida ekanligingizni ko'rsatadi.
2. SET (SOZLASH) tugmasini bosing. "HOURS" (SOATLAR) miltillaydi. Raqamni o'zgartirish/oldinga siljitish uchun MODE (REJIM) tugmasidan foydalaning va "HOURS" (SOATLAR) va "MINUTES" (DAQIQALAR) o'rtasida almashish uchun ST./STOP(S) tugmasidan foydalaning.
3. CLOCK (SOAT) ni o'rnatish uchun SET (SOZLASH) tugmasini bosing.

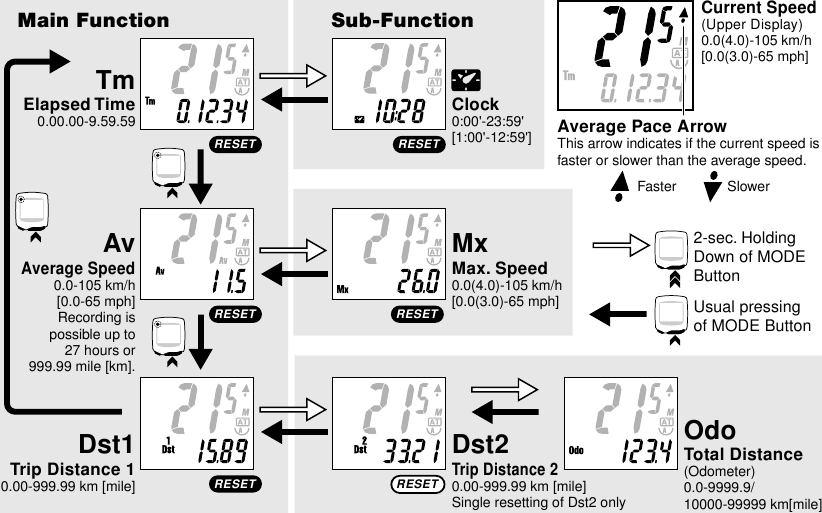

KOMPYUTERNI BOSHQARISH

Rasm. 6

Ko'rsatilayotgan Ma'lumotlarni O'zgartirish

MODE tugmasini bosish orqali ekranda ko'rsatiladigan ma'lumotlar Rasm. 7 da ko'rsatilganidek o'zgaradi. Tugmani bir marta bosish keyingi asosiy rejimga o'tadi, tugmani 2 soniya yoki undan ko'proq ushlab turish esa yordamchi rejimga o'tadi. Yordamchi rejimdan asosiy rejimga qaytish uchun shunchaki MODE tugmasini bosing.

Yozuvni Boshlash/To'xtatish

ST./STOP(S) tugmasini bosish (Rasm. 8) VAQT, O'RTACHA TEZLIK va MASOFA 1 yoki 2 ni yozishni boshlaydi va keyingi bosish yozuvni to'xtatadi. Yozuv davomida tezlik shkalasi (K yoki M) miltillaydi.

Avtomatik Rejim (Avtomatik Yozuv)

Kompyuterni VAQT, O'RTACHA TEZLIK va MASOFA 1 yoki 2 ni avtomatik ravishda yozib olish uchun sozlashingiz mumkin. Bu AVTOMATIK REJIM deb ataladi. Kompyuter sensori yozuvni avtomatik ravishda boshlash va to'xtatish uchun g'ildiragingizning harakatini aniqlaydi. (AVTOMATIK REJIM o'rnatilgandan so'ng, siz ST./STOP(S) tugmasi bilan yozuvni boshlay olmaysiz yoki to'xtata olmaysiz.)

AVTOMATIK REJIMni Faollashtirish: (Rasm. 9)

MASOFA, VAQT yoki O'RTACHA TEZLIK funksiyasida SET tugmasini bosing. belgisi AVTOMATIK REJIMni aniqlash uchun ekranda paydo bo'ladi. Xuddi shu tarzda kompyuterni AVTOMATIK REJIMdan chiqarishingiz mumkin.

VAQT, O'RTACHA TEZLIK va MAKSIMAL TEZLIKNI Yuqori Displeyga O'tkazish

VAQT, O'RTACHA TEZLIK yoki MAKSIMAL TEZLIKNI yuqori displeyga o'tkazishingiz mumkin, bu sizga kattaroq shrift va ko'rish oson bo'lgan ekranni beradi (Rasm. 10). Kompyuter AVTOMATIK REJIMda o'rnatilganda (), siz xohlagan rejimni ko'rsatish va ST./STOP(S) tugmasini bosish orqali o'tish mumkin. Xuddi shu tarzda asl displeyga qaytishingiz mumkin.

Kompyuter AVTOMATIK REJIMda o'rnatilmaganda (), ST./STOP(S) tugmasini 2 soniya ushlab turish orqali displeyni almashtirishingiz mumkin.

MASOFA 1, VAQT, MAKSIMAL TEZLIK va O'RTACHA TEZLIK Funksiyalarini Qayta O'rnatish

Odo yoki Dst2 dan boshqa har qanday funksiyada MODE tugmasi va ST./STOP(s) tugmasini bir vaqtning o'zida bir (1) soniya bosib turing. MASOFA 1, VAQT, MAKSIMAL TEZLIK va O'RTACHA TEZLIK funksiyalari nolga qaytariladi (Rasm. 11). MASOFA 2 qayta o'rnatilmaydi.

MASOFA 2 ni Qayta O'rnatish

Dst2 funksiyasida MODE va ST./STOP(S) tugmalarini bir vaqtning o'zida 1 soniya ushlab turish faqat MASOFA 2 ma'lumotlarini qayta o'rnatadi.

G'ildirak Sozlamalari A va B va G'ildirak Sozlamalarini O'zgartirish

Kompyuterda ikkita g'ildirak sozlamalari mavjud bo'lib, bu sizga turli o'lchamdagi shinalar bilan ikkita velosiped o'rtasida qurilmani ishlatishga imkon beradi. Siz ekrandagi G'ildirakni Tanlash Belgisi orqali qaysi G'ildirak SOZLAMASIDA ekanligingizni bilib olishingiz mumkin (Rasm. 12).

• G'ildirak Sozlamasi "B" ayniqsa past tezlik sezgirligi uchun dasturlashtirilgan va biz ushbu sozlamani tog' velosipedingiz bilan ishlatishni tavsiya qilamiz.
• G'ildirak Sozlamasi "A" yoki "B" ni tanlash uchun ODOMETR (Odo) funksiyasidan boshqa har qanday funksiyada bo'lganingizda SET tugmasini ushlab turing (Rasm. 12)
  Joriy g'ildirak sozlamasi raqamini tekshirish uchun ODOMETR (Odo) funksiyasida bo'lganingizda ST./STOP(S) tugmasi va MODE tugmasini bir vaqtning o'zida bosing. Ushbu holatda bo'lganingizda, agar tugmani 3 soniya yoki undan ko'proq ushlab tursangiz, SET tugmasidan foydalanmasdan G'ildirak Sozlamasi "A" va "B" o'rtasida o'tishingiz mumkin.

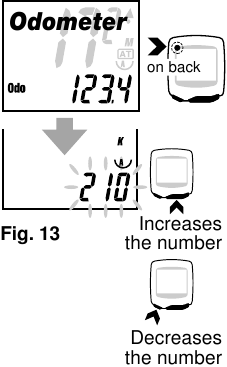

G'ildirak Sozlamasi Raqamini O'zgartirish (Rasm. 13)

1. ODOMETR funksiyasida kompyuterning orqa tomonidagi SET tugmasini bosing. G'ildirak Sozlamasi raqami ekranda miltillaydi.
2. MODE tugmasini bosish raqamni oshiradi, ST./STOP(S) tugmasini bosish esa uni kamaytiradi.
3. Siz xohlagan G'ildirak Sozlamasi ko'rsatilganda, kompyuterning orqa tomonidagi SET tugmasini bosing.

Quvvatni Tejash Funksiyasi

Kompyuter taxminan 60 dan 70 daqiqagacha signal olmasa, kompyuter quvvatni tejash rejimiga o'tadi va faqat SOAT ko'rsatiladi. Kompyuterni uyg'otish uchun MODE tugmasini yoki ST./STOP(S) tugmasini bosing.

Xizmat Ko'rsatish

• Kompyuter yoki braket kontakti ho'l bo'lganda, uni mato bilan quriting. Zanglash tezlikni aniqlash xatosiga olib keladi.
• Tugmalar va asosiy blok o'rtasida kir yoki mayda qum donalari tiqilib qolganda, tugmalar silliq ishlamasligi mumkin. Bunday holat yuz berganda, ularni shunchaki suv bilan yuvib tashlang.

Batareyani Almashtirish

Displey yorug'roq bo'lganda, bu batareyani almashtirish belgisidir. Odo ma'lumotlarini to'plashni davom ettirish uchun batareyani almashtirishdan oldin CR2032 ma'lumotlarini yozib oling.

• Yangi litiy batareyani (CR2032) (+) qutbi yuqoriga qaratib joylashtiring (Rasm. 14).

• Batareyani almashtirgandan so'ng, BARCHA TOZALASH AMALIYOTINI bajaring va kerakli sozlamalarni bajaring.

BARCHA TOZALASH AMALIYOTI

MODE va ST./STOP(S) tugmalarini bosib turgan holda, SET tugmasini ruchka kabi narsa bilan bosing (rasm.15). Kompyuterning butun xotirasi (Odo ma'lumotlari, tezlik shkalasi, g'ildirak sozlamalari va soat vaqti) o'chiriladi va kompyuter masofa shkalasini tanlash rejimida bo'ladi. Ushbu operatsiyani batareya almashtirilganda yoki elektrostatika va boshqalar tufayli g'ayrioddiy displey holatida bajaring.

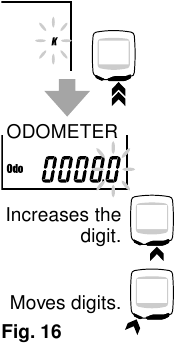

Bosib O'tilgan Masofani (Odo) Odometrga Qo'lda Almashtirish

Batareyani almashtirish uchun BARCHA TOZALASH AMALIYOTI bajarilganda Odo ma'lumotlari nolga qaytsa-da, avvalgi Odo ma'lumotlarini qo'lda kiritish orqali shu paytgacha yozib olgan Odo ma'lumotlarini saqlab qolishingiz mumkin. (Batareyani almashtirishdan oldin ma'lumotlarni yozib olishni unutmang.)

1. BARCHA TOZALASH AMALIYOTINI bajargandan so'ng, MODE tugmasini bosish orqali tezlik shkalasini tanlang. Keyin, SET tugmasini bosmasdan MODE tugmasini ushlab turing (Rasm. 16).

2. Odo va 0000.0 ko'rsatiladi, 0.1 raqami miltillaydi. MODE tugmasini bosish orqali raqamlarni kiriting va ST./STOP(S) tugmasini bosish orqali raqamlarni o'tkazing.
   Odo ma'lumotlari uchun siz 10 000-raqamgacha kiritishingiz mumkin. Ekranda yozib olgan raqamlaringizni ko'rsating va kompyuterning orqa tomonidagi SET tugmasini bosing. Keyin, siz G'ildirak Sozlamalari funksiyasida bo'lasiz.
3. "Kompyuterni Sozlash 3" bo'limidagi tavsifga muvofiq G'ildirak Sozlamalarini o'rnating.

Muammolarni Hal Qilish

Displey yo'q

• Asosiy blokdagi batareya tugadimi?
  • Uni yangisiga almashtiring va barcha tozalash operatsiyasini bajaring.

Ekranda noto'g'ri ma'lumotlar paydo bo'ladi.

• "BARCHA TOZALASH AMALIYOTINI" bajaring. (Iloji bo'lsa, "BARCHA TOZALASH AMALIYOTINI" bajarishdan oldin Odo ma'lumotlarini yozib oling va keyin uni qayta kiriting.

Joriy tezlik ko'rsatilmaydi. (Bunday holat yuz berganda, kichik metall qismdan foydalanib, asosiy blokning kontaktini bir necha marta qisqa tutashtiring. Agar tezlik displeyi paydo bo'lsa, kompyuter yaxshi ishlaydi. Muammo braket yoki sensorda bo'lishi mumkin.)

• Sim buzilganmi? Buzilgan sim ko'rinmasligi mumkin.
  • Braket sensorni yangisiga almashtiring.
• Sensor va magnit o'rtasidagi masofa juda kattami?
  • Sensor va magnitning holatini qayta sozlang. (Bo'shliq: taxminan 5 mm)
• Asosiy blok yoki braket kontaktida biror narsa yopishganmi?
  • Kontaktni yumshoq mato bilan tozalang.

Texnik Xususiyatlar

Elektr Ta'minoti - Litiy Batareya (CR2032) x 1 Batareyaning Ishlash Muddati: Taxminan 3 yil
Kontroller - 4-bitli 1-chipli Mikrokompyuter (Kristalli Boshqariladigan Osilator)
Displey - Suyuq Kristall Displey
Sensor - Kontaktsiz Magnit Sensor
Qo'llaniladigan G'ildirak Aylanasi - 100cm – 300cm
Qo'llaniladigan Vilka Diametri - 11ø dan 36ø gacha (Sensor tasma S: 11-26ø, L:21-36ø)
Simning Uzunligi - 70cm
Ishlash harorati - 32°F – 104°F [0°C – 40°C]
O'lcham/Og'irlik - 1-13/16" x 1-17/32" x 9/32" [46 x 39 x 17mm] / 0.92 oz. [26 g]

* Qurilma bilan birga keladigan zavodda yuklangan batareyaning ishlash muddati ushbu davrdan qisqaroq bo'lishi mumkin.
* Texnik xususiyatlar va dizayn ogohlantirishsiz o'zgartirilishi mumkin.

CHEKLANGAN KAFOLAT

Faqat Asosiy Blok uchun 2 Yillik Kafolat
(Aksessuarlar/Qo'shimchalar va Batareya Sarfi bundan mustasno)

Oddiy foydalanish paytida muammo yuzaga kelsa, Asosiy Blokning qismi bepul ta'mirlanadi yoki almashtiriladi. Xizmat Cat Eye Co., Ltd. tomonidan amalga oshirilishi kerak. Mahsulotni qaytarish uchun uni ehtiyotkorlik bilan o'rang va ta'mirlash bo'yicha ko'rsatmalar bilan birga kafolat sertifikatini ilova qilishni unutmang. Kafolat sertifikatiga ismingiz va manzilingizni aniq yozing yoki tering. Bizning xizmatimizga sug'urta, ishlov berish va transport xarajatlari xizmatni xohlovchi shaxs tomonidan qoplanadi.

(Xizmat uchun manzil)

CAT EYE CO.,LTD.
2-8-25, Kuwazu, Higashi Sumiyoshi-ku, Osaka 546-0041 Japan
E'tibor bering: CAT EYE Mijozlarga Xizmat Ko'rsatish Bo'limi
Qo'shma Shtatlar Iste'molchilari uchun Xizmat va Tadqiqot Manzili:
CAT EYE Xizmat va Tadqiqot Markazi
1705 14th St. 115 Boulder, CO 80302
Telefon: 303-443-4595
Bepul raqam: 800-5CATEYE
Faks: 303-473-0006
elektron pochta: service@cateye.com
URL: http://www.cateye.com

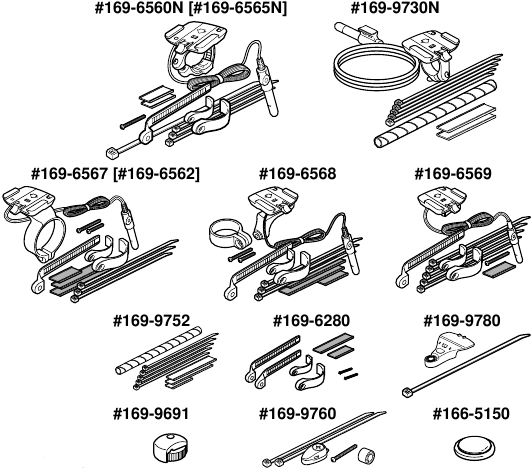

Aksessuarlar

#169-6560N [#169-6565N]
Braket Sensor To'plami [Uzun]

#169-9730N
Og'ir Yuk Simi va Braket Sensor To'plami

#169-6567 [#169-6562]
Markaziy O'rnatish Braket To'plami [Uzun]

#169-6568
Aero Bar uchun Braket Sensor To'plami

#169-6569
Poyaga O'rnatish Braket To'plami

#169-9752
Biriktirma To'plami

#169-9780
Aerovilka uchun Biriktirma

#169-9760
Kompozit G'ildirak uchun Magnit

#169-6280
Universal Sensor Tasma

#169-9691
G'ildirak Magniti

#166-5150
Litiy Batareya (CR2032)
