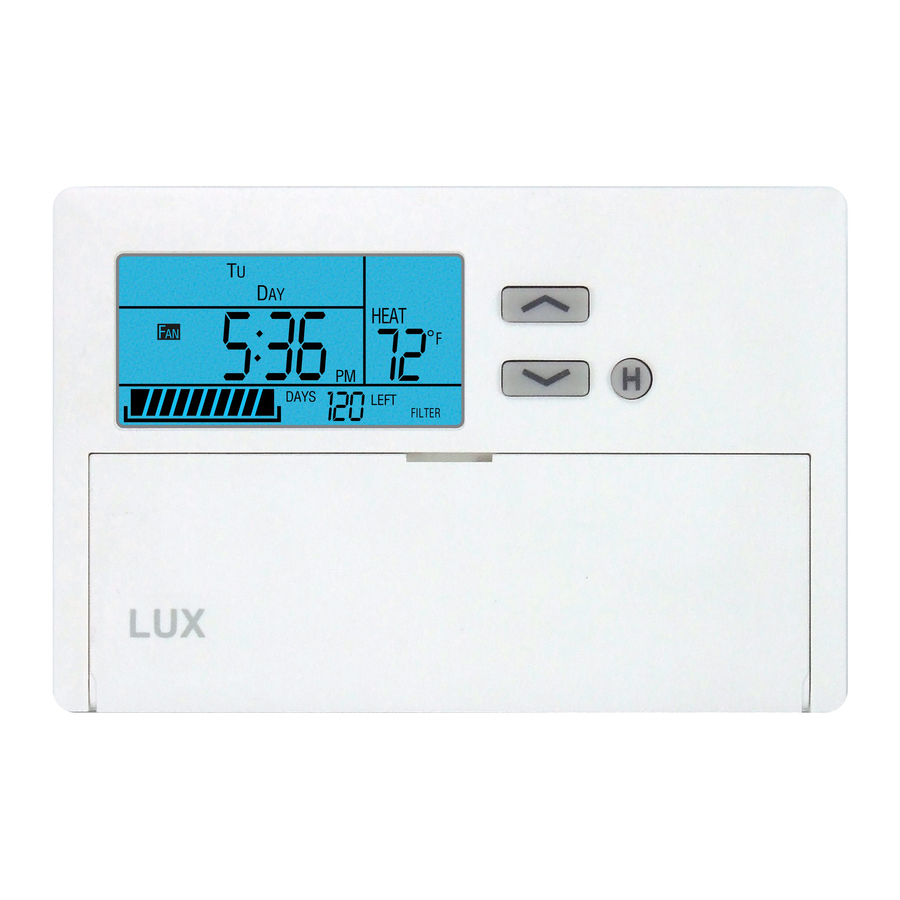

LUX TX1500E Dasturlashtiriladigan Termostat Qo'llanmasi

Faqat Energizer® yoki DURACELL® ishqoriy batareyalaridan foydalaning.
Energizer® - Eveready Battery Company, Inc kompaniyasining ro'yxatdan o'tgan savdo belgisi.
DURACELL® - The Gillette Company, Inc kompaniyasining ro'yxatdan o'tgan savdo belgisi.

Philadelphia, PA 19112
www.luxproducts.com

Mahsulotimizga bo'lgan ishonchingiz uchun tashakkur. Sarmoyangizdan eng yaxshi natijalarga erishish uchun, iltimos, ushbu ko'rsatmalarni o'qing va xaridingiz bilan tanishing.

MOSLIGI

Ushbu termostatdan ko'pgina bir bosqichli 24 voltli: gaz, neft yoki elektr isitish va/yoki sovutish tizimlari, bir bosqichli issiqlik nasoslari yoki gaz Millivolt isitish tizimlari bilan foydalanish mumkin. Undan 3 simli zonali klapanlar, 120 voltli isitish tizimlari yoki ko'p bosqichli issiqlik nasoslari bilan foydalanish mumkin emas. Ushbu tizimlarni boshqarish uchun dileringizdan boshqa LUX termostatlarini so'rang.

XUSUSIYATLARI

O'RNATISH

O'rnatishni boshlashdan oldin ushbu ko'rsatmalarning HAMMASINI diqqat bilan o'qing. Kelajakda foydalanish uchun saqlab qo'ying.

KERAKLI ASBOBLAR

• #1 Phillips tornavida
• 3/16 dyuymli (4,8 mm) burg'u
• Sim tozalagich / kesgich

Ushbu termostat oddiy kichik statik elektr razryadlaridan himoyalangan, ammo juda quruq ob-havoda qurilmaga zarar yetkazish xavfini kamaytirish uchun termostatingizga tegishdan oldin yerga ulangan metall predmetga teging.

JOYLASHTIRISH

Almashtirish o'rnatishlarida, quyida keltirilgan shartlar boshqacha taklif qilmasa, yangi termostatni eski o'rniga o'rnating. Yangi o'rnatishlarda quyida keltirilgan ko'rsatmalarga amal qiling.

1. Termostatni ichki devorga, poldan taxminan 5 fut (1,5 m) balandlikda va tez-tez ishlatiladigan xonaga joylashtiring.
2. Havo aylanishi yomon bo'lgan joyga, masalan, burchakda yoki tokchada yoki ochiq eshik orqasida joylashtirmang.
3. Uni g'ayrioddiy isitish sharoitlari mavjud bo'lgan joyga o'rnatmang, masalan: to'g'ridan-to'g'ri quyosh nurida; lampa, televizor, radiator, registr yoki kamin yaqinida; devordagi issiq suv quvurlari yaqinida; devorning narigi tomonidagi pechka yaqinida.
4. Uni g'ayrioddiy sovutish sharoitlari mavjud bo'lgan joyga joylashtirmang, masalan: isitilmaydigan xonani ajratib turuvchi devorda; yoki zinapoyadan, eshikdan yoki derazadan keladigan shamolda.
5. Uni nam joyga joylashtirmang. Bu korroziyaga olib kelishi mumkin, bu esa termostatning ishlash muddatini qisqartirishi mumkin.
6. Agar bo'yash yoki qurilish ishlari hali yakunlanmagan bo'lsa, qurilmani to'liq yoping yoki o'rnatmang.

OGOHLANTIRISH:

• Mavjud termostatingizdan biron bir simni olib tashlashdan oldin ko'rsatmalarni diqqat bilan o'qing.
• Tizimni sinab ko'rish uchun pech yoki konditsionerdagi elektr terminallarini qisqa tutashtirmang (o'tkazgich bilan ulang). Bu termostatga zarar yetkazishi va kafolatingizni bekor qilishi mumkin.
• Ushbu termostat har bir terminal uchun 1,5 amper va jami maksimal 2 amper bilan cheklanishi kerak; bundan yuqori tok termostatga zarar yetkazishi mumkin.
• Barcha simlar sizning joylashuvingizdagi mahalliy qoidalar va buyruqlarga muvofiq bo'lishi kerak.
• Sizning termostatingiz nozik asbobdir, zarar yetkazmaslik uchun uni ehtiyotkorlik bilan ishlatishingizni so'raymiz.

ESKI QURILMANI OLIB TASHLASH

1. Barcha isitish va sovutish komponentlariga elektr ta'minotini O'CHIRING (Turn OFF). Barcha ishlar tugallanmaguncha elektr ta'minotini qayta yoqmang.
2. Eski termostatingizning qopqog'ini va old qismini olib tashlang, shunda sim ulanishlari ko'rinib tursin.
3. Ishlatiladigan har bir sim terminali yaqinida bosilgan harflarni va unga ulangan simning rangini yozib oling. Ilova qilingan yorliqlardan foydalanib, simlaringizning har biriga yorliqni shunday yopishtiringki, harf mavjud termostatingizdagi belgi bilan mos tushsin.
4. Ularning barchasi yorliqlanganidan so'ng, simlarni birma-bir ehtiyotkorlik bilan olib tashlang, ularning devor ichiga tushib ketmasligiga ishonch hosil qiling. Simning yalang'och uchlari bir-biriga yoki termostatdagi biron bir qismga tegishiga yo'l qo'ymang.
5. Eski termostatdagi barcha vintlarni bo'shating va uni devordan olib tashlang.

O'RNATISH

1. Izolyatsiyani tozalang, 3/8 dyuym (9,5 mm) yalang'och sim uchlarini qoldiring va har qanday korroziyani tozalang.
2. Termostatga shamol ta'sir qilmasligi uchun devor teshigini yonmaydigan izolyatsiya bilan to'ldiring.

Qurilmani tushirib yubormaslik yoki elektron qismlarga zarar yetkazmaslik uchun ehtiyot bo'ling. Korpusni taglikdan olib tashlash vaqtida eshikni yopiq qoldiring.

3. Qurilmaning pastki markazidagi bosh barmog'i bilan bosib, korpusni termostatning tagidan olib tashlang va korpusni chetga suring.

   ESLATMA:
   Agar siz taglikni gipsokarton kabi yumshoq materialga o'rnatayotgan bo'lsangiz yoki eski o'rnatish teshiklaridan foydalanayotgan bo'lsangiz, vintlar ushlab turmasligi mumkin. Har bir vintda 3/16 dyuym (4,8 mm) teshik oching va taqdim etilgan plastik ankerlarni joylashtiring.

4. Taglikni devorga qarshi ushlab turing. Simlarni terminal blokining ostidagi teshikdan o'tkazing. Taglikni eng yaxshi ko'rinish uchun joylashtiring (eski termostatdan qolgan har qanday izlarni yashirish uchun). Taglikni taqdim etilgan ikkita vint bilan devorga mahkamlang.

SIMLARNI ULASH

5. Simlar qora qisqichlar va mis terminallar orasida ushlanishi kerak, bu yerda ko'rsatilganidek.

6. Barcha elektr terminal vintlarini, shu jumladan ishlatilmaydiganlarini ham mahkamlang.

ESLATMA:
O'rnatish va sozlash parametrlarini bajarib bo'lganingizdan so'ng, iltimos, termostatning old tomonidagi LCD displey ekranini himoya qiluvchi yupqa plastik plyonkani olib tashlang. Ushbu plastik bo'lishi yoki bo'lmasligi mumkin va displey ekranida soxta raqamlar paydo bo'lishi bilan bilinadi.

SIMLAR HAQIDA MA'LUMOT

** To'liq isitish va/yoki sovutish tizimining simlari haqida ma'lumotni ushbu ko'rsatma varaqasining SIMLARNI IDENTIFIKATSIYA QILISH VA SIMLARNING SXEMALARI bo'limida topish mumkin. Ko'rsatilgan sxemalar yangi o'rnatishlar yoki havola qilinmagan simlar uchun komponent ma'lumotlarini taqdim etadi.

SOZLASH PARAMETRLARI

Davom etishdan oldin ikkita yangi Energizer® yoki DURACELL® "AA" o'lchamli ishqoriy batareyani o'rnating. Batareyalar batareya tepsisida ko'rsatilgan belgilarga muvofiq to'g'ri yo'nalishda o'rnatilganligiga ishonch hosil qiling.

ESLATMA:
Ushbu bo'limda keltirilgan barcha sozlamalar, parametrlar va komponentlar termostatning orqa tomonida, elektron platada joylashgan.
BATAREYA KOMPONENTI

APPARAT QAYTA O'RNATISH

Apparat qayta o'rnatish - bu elektron plataning o'ng chetida, batareya joylashgan joyning tepasida joylashgan tugma. Ushbu qayta o'rnatish tugmasi termostat tomonidan qurilmaning soatini qayta o'rnatish va barcha parametr kalitlarining holatini o'qish uchun ishlatiladi. Quyidagi elementlardan biri o'zgartirilganda, o'zgarishni tan olish uchun apparat qayta o'rnatish tugmasi bosilishi kerak. Apparat qayta o'rnatilganda foydalanuvchi harorat dasturlari o'chirilmaydi.

OLD PANEL ELEMENTLARI

DASTURIY QAYTA O'RNATISH

Dasturiy qayta o'rnatish - bu NEXT (KEYINGI) tugmasining tepasida joylashgan kichik chuqurchaga botgan tugma. Ushbu tugmani qalam yoki qog'oz qisqichining uchi bilan bosish mumkin. Ushbu qayta o'rnatish barcha isitish va sovutish dasturlarini, filtr sozlamalarini va boshqa foydalanuvchi tomonidan o'zgartiriladigan afzalliklarni standart qiymatlariga qaytaradi. Dasturiy qayta o'rnatishdan oldin isitish va sovutish dasturining vaqtlari va haroratlarini yozib olishingiz kerak.

REJIM KALITLARI

Old tomonda ikkita rejim kaliti mavjud, harorat rejimi kaliti va fan rejimi kaliti. Harorat rejimi kaliti uchta holatga ega: HEAT (ISITISH), OFF (O'CHIRISH) va COOL (SOVUTISH). Qishda isitish tizimini boshqarish uchun tizim kalitini HEAT (ISITISH) ga o'rnating. Yozda konditsioneringizni boshqarish uchun kalitni COOL (SOVUTISH) ga o'rnating. Bahor va kuzda yoki derazalar ochiq bo'lganda, kalitni OFF (O'CHIRISH) ga o'rnatishingiz mumkin. Fan rejimi kaliti ikkita holatga ega, AUTO (AVTO) va ON (YOQISH). Fan rejimi kalitini AUTO (AVTO) ga o'rnatish, faqat isitish va sovutish faollashuvi vaqtida tizimingizning puflagich fanini avtomatik ravishda talab qilinganidek ishga tushiradi. Fan rejimi kalitini ON (YOQISH) ga o'rnatish, isitish yoki sovutish kerak bo'lmasa ham, faqat havo aylanishini ta'minlash uchun harorat rejimi kaliti OFF (O'CHIRISH) holatida bo'lganda ham, tizimingizning fanini doimiy ravishda ishga tushiradi.

ESLATMA:
Fan rejimi kaliti faqat tizimingiz termostatning "G" sim terminali uchun simni ta'minlasa ishlaydi.

TUGMALAR

Termostatning old tomonida beshta asosiy tugma mavjud: YUQORI va PASTGA strelka tugmalari, "H" namlik tugmasi, NEXT (KEYINGI) tugmasi va HOLD (USHAB TURISH) tugmasi.

AYLANMA TERGICH

LUX Speed Dial® turli xil dasturlash sohalari o'rtasida tezda harakatlanishning oson usulini taqdim etadi. Ushbu aylanma tergich yettita alohida holatga ega.

FOYDALANISH BO'YICHA YO'RIQNOMA

KUN/VAQTNI SOZLASH

Dialni SET DAY/TIME (KUN/VAQTNI SOZLASH) holatiga aylantiring. Displeyda SET (SOZLASH) so'zi, soat va miltillayotgan hafta kuni paydo bo'lishi kerak. Kun miltillayotganida, UP (TEPA) tugmasini bosib, kunni kerakli kun tomon o'zgartiring. NEXT (KEYINGI) tugmasini bosing, shundan so'ng vaqt miltillay boshlashi va kun doimiy yonib turishi kerak. UP (TEPA) yoki DOWN (PAST) tugmalaridan foydalanib, soatni kerakli vaqtga sozlang. Agar UP (TEPA) yoki DOWN (PAST) tugmalari bosilgan holatda ushlab turilsa, soat raqamlari tez o'zgaradi.

ISITISH VA SOVUTISH

Isitish yoki sovutish tizimingizning asosiy ishlashini ta'minlash uchun aylanuvchi dial RUN (ISHGA TUSHIRISH) holatida bo'lishi kerak va shunchaki Temperature (Harorat) rejimini HEAT (ISITISH) yoki COOL (SOVUTISH) holatiga o'tkazing. Dastlab o'zingizning harorat dasturingiz bilan o'rnatilishidan oldin va dasturiy ta'minotni qayta o'rnatgandan so'ng, termostat quyida ko'rsatilganidek, termostat xotirasida oldindan o'rnatilgan Energy Star® tomonidan tasdiqlangan harorat tartiblariga amal qiladi.

DAVR	ISITISH REJIMI	SOVUTISH REJIMI
MORN (ERTA)	6:00 AM 70°F (21°C)	6:00 AM 78°F (26°C)
DAY (KUN)	8:00 AM 62°F (17°C)	8:00 AM 85°F (29°C)
EVE (KECH)	6:00 PM 70°F (21°C)	6:00 PM 78°F (26°C)
NITE (TUN)	10:00 PM 62°F (17°C)	10:00 PM 82°F (28°C)

HARORATNI BEKOR QILISH

Haroratni bekor qilish (Temperature Override) Run (Ishga tushirish) rejimida, Heat (Isitish) yoki Cool (Sovutish) rejimida, foydalanuvchi o'rnatilgan haroratni shu kun va vaqt uchun saqlangan dastur haroratidan farq qiladigan qiymatga sozlaganida sodir bo'ladi. Termostat Override (Bekor qilish) holatida bo'lganda, displeyning harorat maydonida Override (Bekor qilish) so'zi paydo bo'ladi. Termostat keyingi dastur davri boshlangunga qadar ushbu yangi o'rnatilgan harorat yordamida issiqlik nazoratini saqlaydi. Keyingi dastur davri boshlanganda, o'rnatilgan harorat o'zining dasturlashtirilgan qiymatiga qaytadi. Heat (Isitish) yoki Cool (Sovutish) rejimida Override (Bekor qilish)ni kiritish uchun UP (TEPA) yoki DOWN (PAST) tugmasini bir marta bosing va o'rnatilgan harorat miltillay boshlaydi. Yangi kerakli o'rnatilgan harorat qiymatiga UP (TEPA) yoki DOWN (PAST) tugmasini bosing. Override (Bekor qilish)ni dialni aylantirish, Temperature (Harorat) rejimini o'zgartirish yoki Temperature Hold (Haroratni ushlab turish)ni ishga tushirish orqali bekor qilish mumkin.

HARORATNI USHLAB TURISH

Haroratni ushlab turish (Temperature Hold) Override (Bekor qilish)ga o'xshaydi, lekin uzoqroq vaqt davomida doimiy o'rnatilgan haroratni saqlab turish uchun ishlatiladi. Hold (Ushlab turish) ishga tushirilgandan so'ng, termostat Hold (Ushlab turish) o'rnatilgan haroratni cheksiz saqlaydi. Haroratni ushlab turish (Temperature hold) kunlar, haftalar yoki hatto oylar davomida ishlatilishi mumkin. Hold (Ushlab turish)ni kiritish uchun HOLD (USHLAB TURISH) tugmasini bir marta bosing va ekranning harorat qismida Hold (Ushlab turish) so'zi o'rnatilgan harorat miltillashi bilan birga paydo bo'ladi. O'rnatilgan harorat miltillayotganida, yangi kerakli o'rnatilgan harorat qiymatiga UP (TEPA) yoki DOWN (PAST) tugmasini bosing. Hold (Ushlab turish)ni bekor qilish uchun HOLD (USHLAB TURISH) tugmasini yana bir marta bosing, dialni aylantiring yoki Temperature (Harorat) rejimini o'zgartiring.

NISBIY NAM LIK

Old panelda joylashgan "H" tugmasini bosib, termostat atrofidagi o'lchangan nisbiy namlikni ko'rish mumkin. Nisbiy namlik (Relative Humidity) funksiyasi dial RUN (ISHGA TUSHIRISH) holatida bo'lganda har doim mavjud.

HAVO FILTRINI KUZATUVCHI

Havo filtrini kuzatuvchi (Air Filter Monitor) filtr almashtirilgandan beri filtrning ishlatilgan kunlar sonini hisoblaydi. Run (Ishga tushirish) rejimida displeyning pastki qismida filtrni almashtirish tavsiya etilishidan oldin qolgan vaqt miqdori grafik tarzda ko'rsatiladi. Filtr bar grafigining yonida filtrning ishlash muddati uchun Days Left (Qolgan kunlar) yoki Percent (%) Left (Qolgan foiz (%))ning 3 xonali raqamli displeyi mavjud. Days Left (Qolgan kunlar) yoki Percent Left (Qolgan foiz) raqamlari nolga yetganda va filtrni almashtirish kerak bo'lganda CHANGE FILTER (FILTRNI ALMASHTIRING) paydo bo'ladi. Filtrni almashtirish muddati o'tib ketganida Days Over (Kunlar o'tib ketdi) yoki Percent Over (Foiz o'tib ketdi) ko'rsatiladi. Havo filtrini kuzatuvchini (Air Filter Monitor) o'rnatish va ishlatish uchun dialni AIR FILTER (HAVO FILTRI)ga aylantiring. UP (TEPA) yoki DOWN (PAST) tugmalaridan foydalanib, filtrlash muddati uchun filtrlash muddati baholangan kunlar sonini tanlang. Ushbu qiymatni OFF (O'CHIRISH)ga o'rnatish filtrni kuzatuvchini o'chirib qo'yadi va filtr bar grafigini displey ekranidan olib tashlaydi. Filtrning ishlash muddatini o'rnatishni tugatgandan so'ng dialni RUN (ISHGA TUSHIRISH) holatiga qaytaring.

FILTR HISOBINI QAYTA O'RNATISH

Filtrlarni almashtirgandan so'ng, filtr hisoblagichi dialni AIR FILTER (HAVO FILTRI)ga aylantirib, UP (TEPA) va DOWN (PAST) tugmalarini bir vaqtda bosish orqali to'liq bar grafikiga va to'liq qolgan qiymatga qaytariladi. Eslatma: Hisoblagich filtr kunlarini o'rnatish qiymatini boshqa kunlar soniga o'zgartirish orqali ham qayta o'rnatiladi.

ILG'OR XUSUSIYATLAR

MAXSUS DASTUR

Faollashtirilganda, maxsus dastur (Special Program) odatdagi Weekday (Ish kuni), Saturday (Shanba) yoki Sunday (Yakshanba) dastur tartiblari bilan bir xil tarzda ishlaydi, ammo maxsus dasturni faollashtirish vaqtinchalikdir. Maxsus dastur davrining vaqtlari va haroratlari turli xil foydalanish sharoitlariga moslashish uchun turli qiymatlarga o'rnatilishi mumkin, masalan: hafta davomida bir necha bayram kunlari uyda bo'lish, qisqartirilgan ta'til va hokazo. Ushbu funksiya ko'p vaqt davomida ishlatiladigan Weekday (Ish kuni), Saturday (Shanba) yoki Sunday (Yakshanba) dasturlash davrlari uchun sozlamalarni vaqtincha o'zgartirish zaruratini yo'q qiladi. Maxsus dasturni faollashtirish uchun HOLD (USHLAB TURISH) tugmasini kamida 2 soniya bosib turing. Maxsus dastur (Special Program) faol bo'lganda, ekranning yuqori chap burchagida SPECIAL PROGRAM (MAXSUS DASTUR) so'zlari paydo bo'ladi va soat Days Left (Qolgan kunlar) qiymati bilan almashinadi. Dastlab, faollashtirilganda, maxsus dastur o'rnatilgan haroratni nazorat qiladigan kunlar sonini o'rnatishingiz mumkin. Days Left (Qolgan kunlar) raqamini 01 va 99 kun oralig'idagi qiymatga o'zgartirish uchun UP/DOWN (TEPA/PAST) tugmalaridan foydalaning. 01 Days Left (01 kun qoldi) standart sozlamadir. Agar tanlov qilinmasa, 01 kun qiymati ishlatiladi.

TEBRANISH SOZLAMA

Termostat xona harorati o'rnatilgan nuqta haroratidan farq qilganda isitish yoki sovutish tizimingizni yoqib o'chirish orqali ishlaydi. Ushbu o'zgarish miqdori "tebranish" deb ataladi. Tizimingiz soatiga taxminan 3 dan 6 martagacha yoqilishi kerak. Kichikroq tebranish raqami soatiga sikllar sonini oshiradi, shuning uchun xona harorati aniqroq va doimiy bo'ladi. Kattaroq tebranish raqami soatiga sikllar sonini kamaytiradi, lekin ko'p hollarda energiyani tejaydi. Tebranish sozlamasini (Swing setting) o'zgartirish uchun dialni RUN (ISHGA TUSHIRISH) rejimiga aylantiring. NEXT (KEYINGI) tugmasini bosib turing va HOLD (USHLAB TURISH) tugmasini bir marta bosing, so'ngra ikkalasini ham qo'yib yuboring. Ekranda SWING (TEBRANISH) va SET (SOZLASH) so'zlari raqam bilan birga paydo bo'ladi. Raqam qiymatini 1 va 9 oralig'ida o'zgartirish uchun UP/DOWN (TEPA/PAST) tugmalaridan foydalaning. 1 raqami standart sozlamadir. Sozlamani qabul qilish va normal Run (Ishga tushirish) rejimiga qaytish uchun NEXT (KEYINGI) tugmasini bosing.

HARORATNI KALIBRLASH

Ushbu termostatdagi ichki harorat sensori zavodda aniq kalibrlangan. Haroratni kalibrlash (Temperature Calibration) funksiyasi o'lchangan haroratni asl qiymatidan plyus yoki minus 5°F (3°C) darajagacha qo'lda ofset qilish imkonini beradi. Agar bir xil uyda bir nechta termostat ishlatilsa, ushbu funksiya ushbu termostatni boshqa bir yoki bir nechta termostatga moslashtirish uchun foydali bo'lishi mumkin. Haroratni kalibrlashni (Temperature Calibration) o'zgartirish uchun dialni RUN (ISHGA TUSHIRISH) rejimiga aylantiring va Temperature (Harorat) rejimini OFF (O'CHIRISH) holatiga qo'ying. UP (TEPA) tugmasini bosib turing va DOWN (PAST) tugmasini bir marta bosing, so'ngra ikkalasini ham qo'yib yuboring. Ekranda CAL (KALIBRLASH) va SET (SOZLASH) so'zlari raqam bilan birga paydo bo'ladi. Raqam qiymatini -5°F (-3°C) va +5°F (+3°C) daraja oralig'ida o'zgartirish uchun UP/DOWN (TEPA/PAST) tugmalaridan foydalaning. 0 daraja tuzatish standart sozlamadir. Sozlamani qabul qilish va Run (Ishga tushirish) rejimiga qaytish uchun NEXT (KEYINGI) tugmasini bosing.

NAM LIKNI KALIBRLASH

Ushbu termostatdagi ichki namlik sensori zavodda aniq kalibrlangan. Namlikni kalibrlash (Humidity Calibration) funksiyasi o'lchangan namlikni asl qiymatidan plyus yoki minus 15% gacha qo'lda ofset qilish imkonini beradi.
Ushbu funksiya ko'rsatilgan namlikni sizda bo'lishi mumkin bo'lgan boshqa namlik o'lchash moslamasining namligiga moslashtirish uchun foydali bo'lishi mumkin. Namlikni kalibrlashni (Humidity Calibration) o'zgartirish uchun dialni RUN (ISHGA TUSHIRISH) rejimiga aylantiring. Namlikni ko'rsatish uchun "H" tugmasini bir marta bosing. UP (TEPA) tugmasini bosib turing va DOWN (PAST) tugmasini bir marta bosing, so'ngra ikkalasini ham qo'yib yuboring. Ekranda SET (SOZLASH), CAL (KALIBRLASH) va %RH so'zlari raqam bilan birga paydo bo'ladi. Raqam qiymatini -15 %RH va +15 %RH oralig'ida o'zgartirish uchun UP/DOWN (TEPA/PAST) tugmalaridan foydalaning. 0% RH tuzatish standart sozlamadir. Sozlamani qabul qilish va normal Run (Ishga tushirish) rejimiga qaytish uchun NEXT (KEYINGI) tugmasini bosing.

TUGMALARNI QULFLASH

Sozlamalaringiz yoki haroratlaringiz bilan ruxsatsiz o'zgartirishlarning oldini olish uchun old panel tugmalarining ko'pchiligi quyidagi to'rtta tugma ketma-ketligini bosish orqali qulflanishi mumkin: NEXT (KEYINGI), NEXT (KEYINGI), NEXT (KEYINGI), HOLD (USHLAB TURISH). Ushbu tugmalar ketma-ketligi quyidagi elementlarni qulflaydi va shuningdek qulfdan chiqaradi: UP (TEPA), DOWN (PAST), NEXT (KEYINGI), HOLD (USHLAB TURISH), Rotary Dial (Aylanuvchi Dial) va Software Reset (Dasturiy Ta'minotni Qayta O'rnatish) tugmasi. "H" Humidity (Namlik) tugmasi va ikkala Mode (Rejim) surma kalitlari qulflanmaydi. Tugmalarni qulflash (Keylock) faollashtirilganda, quyida ko'rsatilganidek, soatning yuqorisidagi maydonda qulf belgisi ko'rinadi. Agar Hardware Reset (Uskuna Qayta O'rnatish) tugmasi bosilsa, tugmalarni qulflash (Keylock) o'chiriladi.

DASTURLASH

Quyida tavsiflangan barcha dasturlash sohalari uchun ushbu termostat Heat (Isitish) rejimi va Cool (Sovutish) rejimi uchun kuniga to'rtta mustaqil davrni ta'minlaydi: MORN (ERTA), DAY (KUN), EVE (KECH) va NITE (TUN). Har bir davr keyingi davrning boshlanish vaqtida tugaydi. Har bir Temperature (Harorat) rejimi uchun dasturlar alohida dasturlashtiriladi. Dasturiy ta'minotni qayta o'rnatishni (Software Reset) amalga oshirganingizda, Energy Star® tomonidan tasdiqlangan dastur barcha dastur davrlariga kiritiladi. Siz ushbu standart dasturlardan foydalanishingiz yoki ularning istalgan qismini o'z xohishingizga ko'ra o'zgartirishingiz mumkin. Dastur elementlarini o'rnatayotganda, miltillayotgan qiymat - bu siz o'sha vaqtda o'zgartirishingiz mumkin bo'lgan element.

HAFTA KUNI DASTURINI O'RNATISH

Temperature (Harorat) rejimi kaliti bilan HEAT (ISITISH) yoki COOL (SOVUTISH)ni tanlang. Dialni WEEKDAY PROGRAM (HAFTA KUNI DASTURI)ga aylantiring. Siz bir vaqtning o'zida barcha beshta hafta kunini dasturlaysiz. Birinchi davr - MORN (ERTA). UP (TEPA) va DOWN (PAST) tugmalaridan foydalanib, ushbu davrning boshlanish vaqtini o'rnating va keyin davom etish uchun NEXT (KEYINGI) tugmasini bosing. Endi UP (TEPA) va DOWN (PAST) tugmalaridan foydalanib, MORN (ERTA) davri uchun kerakli o'rnatilgan haroratni o'rnating va davom etish uchun NEXT (KEYINGI) tugmasini bosing. Endi DAY (KUN) davri uchun boshlanish vaqtini va o'rnatilgan haroratni o'rnating, har biridan keyin NEXT (KEYINGI)ni bosib davom eting. EVE (KECH) va NITE (TUN) dastur davrlari uchun boshlanish vaqtini va o'rnatilgan haroratni o'rnatish uchun xuddi shu amallarni bajaring. Barcha to'rtta davrni o'rnatishni tugatgandan so'ng, yozuvlaringizni ko'rib chiqish uchun barcha to'rtta davr orqali NEXT (KEYINGI) tugmasini bosishni davom ettirishingiz yoki tugatgan bo'lsangiz, dialni RUN (ISHGA TUSHIRISH)ga aylantirishingiz mumkin. Barcha to'rtta davr uchun xuddi shu dasturlash amallari Heat (Isitish) va Cool (Sovutish) Temperature (Harorat) rejimlarida mustaqil ravishda bajarilishi kerak.

SHANBA DASTURINI O'RNATISH

Dialni SATURDAY PROGRAM (SHANBA DASTURI)ga aylantiring. Siz MORN (ERTA) davrining boshlanish vaqtidan boshlaysiz va Weekday Program (Hafta kuni dasturi) davrlarini o'rnatishda bajarilgan xuddi shu tartiblardan foydalanasiz va qiymatlar orqali o'tish uchun NEXT (KEYINGI) tugmasidan foydalanasiz. Tugatgandan so'ng dialni RUN (ISHGA TUSHIRISH) holatiga qaytaring.

YAKSHANBA DASTURINI O'RNATISH

Dialni SUNDAY PROGRAM (YAKSHANBA DASTURI)ga aylantiring. Siz MORN (ERTA) davrining boshlanish vaqtidan boshlaysiz va Weekday Program (Hafta kuni dasturi) davrlarini o'rnatishda bajarilgan xuddi shu tartiblardan foydalanasiz va qiymatlar orqali o'tish uchun NEXT (KEYINGI) tugmasidan foydalanasiz. Tugatgandan so'ng dialni RUN (ISHGA TUSHIRISH) holatiga qaytaring.

MAXSUS DASTURNI O'RNATISH

Dialni SPECIAL PROGRAM (MAXSUS DASTUR)ga aylantiring. Siz MORN (ERTA) davrining boshlanish vaqtidan boshlaysiz va Weekday Program (Hafta kuni dasturi) davrlarini o'rnatishda bajarilgan xuddi shu tartiblardan foydalanasiz va qiymatlar orqali o'tish uchun NEXT (KEYINGI) tugmasidan foydalanasiz. Tugatgandan so'ng dialni RUN (ISHGA TUSHIRISH) holatiga qaytaring.

BATAREYALAR VA TEXNIK XIZMAT

Ushbu termostatni "AA" ishqoriy batareyalari, 24VAC tizimining umumiy quvvati yoki ikkalasining kombinatsiyasi bilan quvvatlantirish mumkin. Agar siz faqat batareyalardan foydalanayotgan bo'lsangiz, batareyalarni kamida yiliga bir marta almashtirish kerak, yoki agar quyida ko'rsatilganidek, displey ekranining pastki chap qismida LOW BAT (BATAREYA ZARYADI KAM) batareya belgisi paydo bo'lsa, undan ham tezroq almashtirish kerak.

Termostatdagi batareyalarni almashtirish uchun termostatning korpusini devorga o'rnatilgan taglik plastinkasidan olib tashlang, buning uchun qurilmaning pastki markazidagi bosh barmog'i bilan mahkamlagichni bosing va korpusni o'zingizga qarab, yuqoriga va taglikdan uzoqlashtiring. Ishlatilgan batareyalarni batareya tepsisidan olib tashlang va tegishli tarzda tashlang.
Batareya tepsisiga ikkita yangi Energizer® yoki DURACELL®, "AA" o'lchamli ishqoriy batareyalarni o'rnating. To'g'ri o'rnatilishini ta'minlash uchun batareya bo'linmasida ko'rsatilgan polarit belgilarga e'tibor bering. Tugatgandan so'ng, qurilmaning yuqori qismini taglikning yuqori burchaklaridagi yorliqlar bilan osib qo'ying, so'ngra qurilmaning pastki qismini joyiga qo'ying. Keraksiz kuch ishlatmang. Agar korpus osonlikcha joyiga tushmasa, korpusni olib tashlang, yorliqlardan qayta osib qo'ying va yana urinib ko'ring.

TEXNIK YORDAM

Agar ushbu termostatni o'rnatish yoki ishlatishda muammolarga duch kelsangiz, iltimos, yo'riqnoma qo'llanmasini diqqat bilan va to'liq o'rganib chiqing. Agar sizga yordam kerak bo'lsa, iltimos, dushanbadan jumagacha Sharqiy standart vaqti bilan soat 8:00 dan 16:30 gacha bo'lgan ish vaqtida 856-234-8803 raqamiga qo'ng'iroq qilib, Texnik yordam bo'limimizga murojaat qiling. Shuningdek, siz kunning istalgan vaqtida http://www.luxproducts.com saytida onlayn texnik yordam olishingiz mumkin. Bizning veb-saytimiz sizga eng ko'p uchraydigan texnik savollarga javoblarni taklif qiladi va shuningdek, sizga qulay vaqtda texnik yordam xodimlarimizga savollaringizni elektron pochta orqali yuborish imkonini beradi.

KAFOLAT

Cheklangan kafolat: Agar ushbu qurilma original xarid qilingan kundan boshlab uch yil ichida materiallar yoki ish sifati nuqsonlari tufayli ishdan chiqsa, LUX Products Corporation o'z xohishiga ko'ra uni ta'mirlaydi yoki almashtiradi. Ushbu kafolat baxtsiz hodisa, noto'g'ri foydalanish yoki o'rnatish bo'yicha ko'rsatmalarga rioya qilmaslik natijasida yuzaga kelgan zararni qoplamaydi. Nazarda tutilgan kafolatlar original xarid qilingan kundan boshlab uch yil bilan cheklangan. Ba'zi shtatlar nazarda tutilgan kafolatning qancha davom etishi bo'yicha cheklovlarga ruxsat bermaydi, shuning uchun yuqoridagi cheklov sizga tegishli bo'lmasligi mumkin. Iltimos, nosoz yoki nuqsonli qurilmalarni xarid qilingan chakana sotuvchiga xaridni tasdiqlovchi hujjat bilan birga qaytaring. Termostatni qaytarishdan oldin "TEXNIK YORDAM" bo'limiga murojaat qiling. Xaridor ushbu qurilmani o'rnatish va ishlatish natijasida kelib chiqadigan tasodifiy va oqibatli zarar uchun barcha xavf va javobgarlikni o'z zimmasiga oladi. Ba'zi shtatlar tasodifiy yoki oqibatli zararni istisno qilishga ruxsat bermaydi, shuning uchun yuqoridagi istisno sizga tegishli bo'lmasligi mumkin. Ushbu kafolat sizga muayyan qonuniy huquqlarni beradi va siz shtatdan shtatga farq qiladigan boshqa huquqlarga ham ega bo'lishingiz mumkin. Faqat AQShda amal qiladi.
