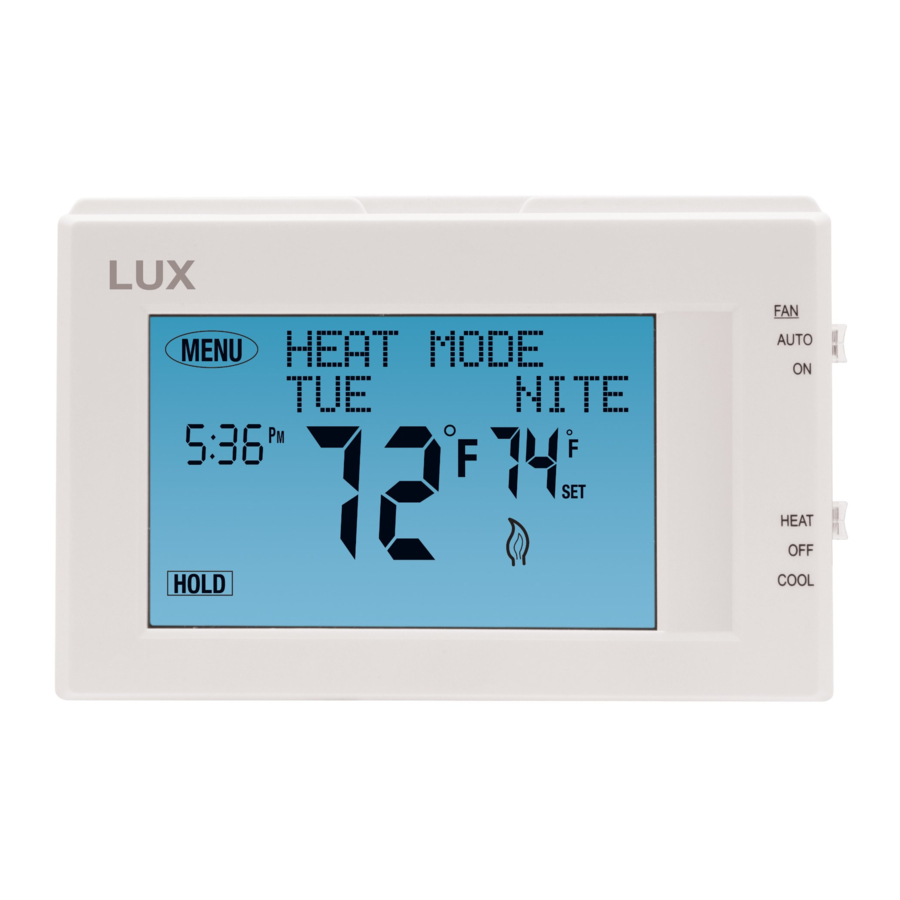

LUX TX9600TS 7 kunlik dasturlanadigan sensorli ekranli termostat qo'llanmasi

• O'rnatishni boshlashdan oldin ushbu ko'rsatmalarning barchasini diqqat bilan o'qing.
• Eski termostatingizni olib tashlashdan oldin, mavjud termostat simlaridagi har bir sim terminalining belgisini belgilang.
• Simlarning rangiga e'tibor bermang, chunki ular hech qanday standartga mos kelmasligi mumkin. Iltimos, simlarni terminal harflari belgilari yordamida ulang.

Mahsulotimizga bo'lgan ishonchingiz uchun tashakkur. Sarmoyangizdan eng yaxshi natijalarni olish uchun o'rnatish tartib-qoidalarini diqqat bilan va bir qadamda o'qing va ularga amal qiling. Bu sizning vaqtingizni tejaydi va termostatga yoki isitish va sovutish tizimiga zarar etkazish ehtimolini kamaytiradi. Ushbu ko'rsatmalarda sizning maxsus o'rnatishingiz uchun zarur bo'lishi mumkin bo'lgan ma'lumotlardan tashqari ma'lumotlar bo'lishi mumkin.

Faqat Energizer® yoki DURACELL® ishqoriy batareyalaridan foydalaning.
Energizer® - Eveready Battery Company, Inc kompaniyasining ro'yxatdan o'tgan savdo belgisi. DURACELL® - The Gillette Company, Inc kompaniyasining ro'yxatdan o'tgan savdo belgisi.

TIZIMNING MUVOFIQLIGI

Ushbu termostatning elektr ko'rsatkichi har bir terminal uchun 1,5 Amperni tashkil etadi, barcha terminallar uchun maksimal umumiy yuk 3,0A ni tashkil qiladi.

BILAN MOS:

• Ko'pgina 24 voltli isitish va sovutish tizimlari
• 1 yoki 2 bosqichli isitish / 1 bosqichli sovutish: gaz, moy yoki elektr tizimlari
• 1 yoki 2 bosqichli isitish / 1 bosqichli sovutish: issiqlik nasosi tizimlari
• 3 simli gidronik (issiq suv) zona klapanlari
• Gaz millivoltli isitgichlar

BILAN MOS EMAS:

• 120/240 VAC chiziqli voltajli tizimlar (transformatorsiz), ushbu tizimlarni boshqarish uchun LUX dileridan termostatlarni so'rang.

XUSUSIYATLARI

• 1 yoki 2-Isitish / 1-Sovutish, 7 kunlik dasturlash
• Barcha turdagi tizimlar uchun universal moslik
• Haftaning har bir kuni alohida dasturlashtirilishi mumkin
• Foydalanish oson, sensorli menyu ishlashi
• Kuniga foydalanuvchi tanlagan davrlar (2 yoki 4)
• Foydalanuvchi tanlagan dasturlanadigan yoki dasturlanmaydigan ishlash
• LuxLight® EL (elektro-yorituvchi) yoritilgan displey
• Energiya sarfi monitori
• Dasturlanadigan havo filtri ishlash muddati taymeri
• Ruxsatsiz foydalanuvchilar uchun dasturlanadigan klaviatura blokirovkasi
• Haroratni qo'lda ushlab turish
• Sozlanishi mumkin bo'lgan ta'tilni ushlab turish (1 dan 30 kungacha)
• Vaqtinchalik haroratni bekor qilish
• Sozlanishi mumkin bo'lgan harorat differensiali / aylanish tezligi
• Sozlanishi mumkin bo'lgan 2-isitish bosqichining ofset sozlamasi
• Foydalanuvchi haroratni kalibrlashi
• Sozlanishi mumkin bo'lgan isitish/sovitish haroratining chegaralari
• Aqlli tiklanish
• Ikkilik quvvatli (batareya va/yoki 24 voltli tizim bilan quvvatlanadi)
• Batareyasiz xotira saqlash
• F/C harorat displeyi
• 12/24 soatlik soat displeyi
• Uskunani himoya qilish uchun 5/2 daqiqali tanlanadigan vaqt kechikishi

KERAK BO'LADIGAN ASBOBLAR:

• Buragichlar
• Sim tozalagich
• Sim kesgich
• Turli xil burg'ulash uchlari bilan burg'ulash (faqat yangi o'rnatishlar)

O'RNATISH JOYI

Almashtirish o'rnatmalarida, quyida keltirilgan shartlar boshqacha fikrni bildirmasa, yangi termostatni eskisining o'rniga o'rnating. Yangi o'rnatishlarda ushbu umumiy ko'rsatmalarga amal qiling:

1. Termostatni ichki devorga, poldan taxminan 5 fut (1,5 m) balandlikda o'rnating.
2. Termostatni havo aylanishi yomon bo'lgan joyga, masalan, burchakka, tokchaga yoki odatda ochiq qoldirilgan eshik orqasiga joylashtirmang.
3. Termostatni g'ayrioddiy isitish yoki sovutish sharoitlari mavjud bo'lgan joyga joylashtirmang, masalan: to'g'ridan-to'g'ri quyosh nuri, chiroq, televizor yoki radiator ustida yoki tashqi eshik yoki deraza yonidagi devorda.
4. Nam muhitda joylashtirmang, chunki bu termostatning ishlash muddatini qisqartirishi mumkin bo'lgan korroziyaga olib kelishi mumkin.
5. Agar bo'yash yoki qurilish ishlari hali davom etayotgan bo'lsa, termostatni to'liq yoping yoki o'rnatishdan oldin ushbu ish tugaguniga qadar kuting.

Barcha simlar sizning joylashuvingizdagi mahalliy qoidalar va farmoyishlarga muvofiq bo'lishi kerak.

ESKI TERMOSTATNI OLIB TASHLANG

1. Barcha isitish va sovutish komponentlariga elektr ta'minotini o'chiring. Barcha ishlar tugallanmaguncha elektrni qayta yoqmang.
2. Simli ulanishlarni ochish uchun eski termostatingizning old qismini olib tashlang.
3. Har bir ishlatiladigan sim terminali yonida bosilgan harflarni va unga ulangan har bir simning rangini yozib oling. O'z-o'zidan yopishadigan sim yorliqlari ham biriktirilgan.
4. Simlarni birma-bir ehtiyotkorlik bilan olib tashlang va ularni devor ichiga tushib ketmasligi uchun egib qo'ying. Yalang'och sim uchlari bir-biriga tegishiga yo'l qo'ymang.
5. Eski termostatning o'rnatish vintlarini bo'shating va uni devordan ehtiyotkorlik bilan olib tashlang.

TERMOSTAT BAZASINI O'RNATING

TERMOSTATNING TEPADAN KO'RINISHI

1. Sim izolyatsiyasini faqat 3/8 dyuym (9,5 mm) yalang'och sim uchlarini qoldirib tozalang va mavjud korroziyani tozalang.
2. Termostatning normal ishlashiga ta'sir qilishdan saqlanish uchun devordagi teshikni yonmaydigan izolyatsiya bilan to'ldiring.
3. Simlarni yangi termostat taglik plitasidagi teshikdan o'tkazing va taglikni devorga mahkamlang. Oldingi termostatdan vint teshiklarini tekislashga harakat qiling va o'rnatish vintlarini o'rnating.
4. Agar oldingi teshiklardan foydalanish imkonsiz bo'lsa, termostat tagini devorga mahkamlang, shunda u to'g'ri va tekis ko'rinadi (taglikni eng yaxshi ko'rinish uchun joylashtiring) va yangi vint teshiklari uchun belgi qo'ying. Taglikni taqdim etilgan vintlar yordamida devorga mahkamlang (devor kabi yumshoq materialga o'rnatishda zarurat tug'ilsa, taqdim etilgan plastik ankerlardan foydalaning).

SIMLAR HAQIDA MA'LUMOT

SIMLARNI ULANISH:
Simlarni termostatga ulashda, iltimos, vintni tortish vaqtida yalang'och sim uchlari terminal blokiga TO'LIQ kirganligiga ishonch hosil qiling.

SIMLI BAZA PLITASI HAQIDA OGOHLANTIRISH:
Ushbu termostat modeli umumiy ko'rinishi bir xil bo'lgan o'xshash modellarning bir qismidir. Ushbu taglik plitasi boshqa modellarning taglik plitalari bilan bir xil ko'rinishga ega bo'lsa ham, simli ulanishlar turli maqsadlar uchun turli xil terminal harflariga ega bo'lishi mumkin. Iltimos, boshqa shunga o'xshash modellarning orqa plitalari va/yoki termostatning old yarmini almashtirmang. Aks holda, isitish va/yoki sovutishning istalmagan ishlashi yuzaga kelishi mumkin.

SIMLI DIAGRAMMA IZOHLARI:
(Muhim, iltimos, simlarni ulashdan oldin barcha eslatmalarni o'qing)

• Agar quyidagi simli diagrammalarda taqdim etilgan ma'lumot sizning tizimingizni aniq ko'rsatmasa yoki mos kelmasa, iltimos, ushbu qo'llanmaning "TEXNIK YORDAM" bo'limiga murojaat qiling va mavjud termostat simlarini olib tashlashdan oldin biz bilan bog'laning.
• Simli diagrammalarda ko'rsatilgan chiziqli simlarning barchasi ixtiyoriy yoki ulardan foydalanish sizning maxsus tizim turiga yoki markasiga bog'liq. Misol uchun: 1-diagrammada ventilyator simi ixtiyoriy sifatida ko'rsatilgan. Agar sizning tizimingizda ventilyator bo'lmasa, unda bu terminal ishlatilmaydi.
• Qora rangda ko'rsatilgan terminal harflari odatdagi simli ilovalarni bildiradi. Sizning maxsus tizimingiz yoki termostat markasiga qarab, terminal harflaringiz aniq mos kelmasligi mumkin. Kulrang rangda ko'rsatilgan terminal harflari sizning mavjud termostat terminallarida ko'rishingiz mumkin bo'lgan boshqa mumkin bo'lgan simli belgilarni bildiradi.
• Ixtiyoriy "C" terminali 24 voltli tizim tomonidan termostatni quvvatlantirish uchun ishlatiladi, tizimning umumiy simidan foydalaniladi. Bundan yolg'iz o'zi yoki zaxira sifatida batareyalarni o'rnatish bilan birga foydalanish mumkin. ESDA TUTING: isitish va sovutishning to'g'ri ishlashi uchun tizimning umumiy simini termostatga ulash shart emas.
• Agar eski termostatingizda "Y" va "C" simlari bo'lsa, unda "C" ko'pincha tizimning umumiy simi hisoblanadi.
• Issiqlik nasosi tizimlari uchun siz ushbu termostatdagi "O" terminalidan yoki "B" terminalidan foydalanasiz, lekin ikkalasidan ham emas. Agar eski termostatingizda "O" va "B" simlari bo'lsa, unda "B" ehtimol tizimning umumiy simi hisoblanadi va "C" terminaliga ulanishi mumkin. Tizimning umumiy simini ushbu termostatning "B" terminaliga ulash termostatga va isitish va sovutish tizimingizga zarar etkazishi mumkin.
• Ba'zi issiqlik nasosi tizimlarida AUX elektr isitish uchun sim (odatda W2) va favqulodda elektr isitish uchun alohida sim (odatda E) mavjud. Ushbu termostat AUX va favqulodda isitish uchun W2 terminalidan foydalanadi. "E" simingizni o'rab qo'ying va barcha komponentlar u holda ishlashiga ishonch hosil qiling.
• Agar mexanik soatga ega eski termostatni almashtirayotgan bo'lsangiz, soat quvvati uchun "C" sifatida belgilangan ikkita sim bo'lishi mumkin. Ushbu simlarni o'rab qo'ying va ushbu termostatning "C" terminaliga ulamang.

SIMLI DIAGRAMMALAR

AN'ANAVIY: ISITISH
1-BOSQICHLI YOKI 2-BOSQICHLI
2, 3, 4, 5 SIM

ESLATMA: QORA TERMINAL HARFLARI ODATDA, KULRANG TERMINAL HARFLARI BRENDGA XOS

AN'ANAVIY: ISITISH
3-SIMLI ZONA KLAPANI
3, 4 SIM

ESLATMA: QORA TERMINAL HARFLARI ODATDA, KULRANG TERMINAL HARFLARI BRENDGA XOS

AN'ANAVIY: SOVUTISH
1-BOSQICHLI
3, 4 SIM

ESLATMA: QORA TERMINAL HARFLARI ODATDA, KULRANG TERMINAL HARFLARI BRENDGA XOS

AN'ANAVIY: ISITISH VA SOVUTISH
1-BOSQICHLI ISITISH
4, 5 SIM

ESLATMA: QORA TERMINAL HARFLARI ODATDA, KULRANG TERMINAL HARFLARI BRENDGA XOS

AN'ANAVIY: ISITISH VA SOVUTISH
2-BOSQICHLI ISITISH
5, 6 SIM

ESLATMA: QORA TERMINAL HARFLARI ODATDA, KULRANG TERMINAL HARFLARI BRENDGA XOS

AN'ANAVIY: ISITISH VA SOVUTISH
IKKITA TRANSFORMATOR
5, 6 SIM

ESLATMA: QORA TERMINAL HARFLARI ODATDA, KULRANG TERMINAL HARFLARI BRENDGA XOS

ISSIQLIK NASOSI: ISITISH VA SOVUTISH
FAQAT BIR BOSQICHLI
4, 5 SIM

ESLATMA: QORA TERMINAL HARFLARI ODATDA, KULRANG TERMINAL HARFLARI BRENDGA XOS

ISSIQLIK NASOSI: ISITISH VA SOVUTISH
AUX / FAVQULODDA ISITISH BILAN
5, 6 SIM

ESLATMA: QORA TERMINAL HARFLARI ODATDA, KULRANG TERMINAL HARFLARI BRENDGA XOS

HARDWARE SETUP OPTIONS:

Termostatning elektron platasida #1 dan #8 gacha raqamlangan DIP kalitlar qatori mavjud. Ushbu kalitlarning holati termostatning qanday ishlashini, shuningdek LCD displey ekranida sizga ma'lumot qanday uzatilishini o'zgartiradi. Agar ushbu opsiyalarga biron bir o'zgartirish kiritgan bo'lsangiz, quyidagi hollarda o'zgartirishlar tan olinmaydi: HEAT/OFF/COOL rejim kalitining holatini o'zgartiring yoki elektron platadagi "HW RST" (Dasturiy ta'minotni qayta o'rnatish) tugmasini bosing. Ushbu tugmadan foydalanish ushbu qo'llanmaning "QO'SHIMCHA XUSUSIYATLAR" bo'limida batafsilroq bayon etilgan.
Ushbu opsion kalitlar juda kichik bo'lib, ularni ko'zoynak tornavida, ingichka uchli ruchka, tish kovlagich yoki shunga o'xshash narsalar yordamida ehtiyotkorlik bilan harakatlantirish kerak. Quyidagi ro'yxat har bir opsion kaliti uchun mavjud tanlovlarni tavsiflaydi:

KALIT #1 (TIZIM): [OFF/O'NG = FURN, standart] Ushbu sozlama issiqlik nasoslari bo'lmagan barcha isitish tizimlarining aksariyati uchun ishlatiladi. Ushbu sozlama uchun misollar: tabiiy gazli isitish moslamasi, issiq suvli taglik isitgichi va moyli isitgich. [ON/CHAP = HP] Agar sizda issiqlik nasosi qurilmasi bo'lsa, ushbu sozlamadan foydalaning (bu tashqi havo konditsioneriga o'xshaydi, lekin ham sovutish, ham isitish uchun ishlatiladi).
KALIT #2 (TURI): [OFF/O'NG = PROG, standart] Termostat xona haroratini sizning kundalik tartibingiz asosida o'rnatgan harorat dasturi davrlariga rioya qilgan holda boshqaradi. [ON/CHAP = MAN] Termostat mexanik yoki dasturlanmaydigan model kabi qo'lda ishlaydi. Ishlashning ushbu usuli juda oddiy va faqat xona harorati va o'rnatilgan haroratni ko'rsatadi; harorat dasturlari, hafta kunlari yoki soat vaqtlari yo'q.
KALIT #3 (DAVRLAR): [OFF/O'NG = 4, standart] Termostat isitish va sovutishda to'rtta harorat dasturi davridan foydalanadi (MORN, DAY, EVE va NITE). Har bir davrning alohida boshlanish vaqti va o'rnatilgan harorati mavjud. [ON/CHAP = 2] Termostat yuqoridagidek ishlaydi, ammo isitish va sovutish uchun faqat ikkita harorat dasturi davri mavjud (DAY va NITE). Agar siz odatda kunduzi uyda bo'lsangiz va faqat uxlash vaqtida o'rnatilgan harorat boshqacha bo'lishi kerak bo'lsa, bu qulayroq bo'lishi mumkin.
KALIT #4 (O'LCHOV): [OFF/O'NG = F, standart] Barcha harorat qiymatlari Farengeyt shkalasi yordamida ko'rsatiladi. [ON/CHAP = C] Ushbu sozlama barcha harorat qiymatlarini Selsiy shkalasi yordamida ko'rsatadi.
KALIT #5 (VAQT): [OFF/O'NG = 12 HR, standart] Ushbu sozlama soat vaqtlarini va harorat dasturi davrining boshlanish vaqti qiymatlarini ekranda AQSh standart AM va PM qiymatlari yordamida ko'rsatadi. [ON/CHAP = 24 HR] Ushbu sozlama soat va harorat dasturi davrining boshlanish vaqti qiymatlarini ekranda 24 HR harbiy vaqt formati (17:30 soat, 22:00 soat, AM/PM dan foydalanmasdan) yordamida ko'rsatadi.
KALIT #6 (KECHIKISH): [OFF/O'NG = 5 MIN, standart] Bu issiqlik yoki sovuqning o'chirilgan holatga avtomatik ravishda o'tishidan oldin, yoqilgan yoki o'chirilgan holatda qolishi kerak bo'lgan minimal vaqtni belgilaydi. Ushbu ichki kechikish tizimingizning tez-tez aylanishiga yo'l qo'ymaydi va ayniqsa sovutish qurilmalari uchun uskunani himoya qiladi. 5 daqiqalik sozlama ko'pgina ilovalar uchun yaxshi. [ON/CHAP = 2 MIN] Agar sizning tizimingiz termostat ruxsat berganidan ko'ra tez-tez aylanishi kerak deb hisoblasangiz, 2 daqiqalik sozlamadan foydalanishingiz mumkin.
KALIT #7 (QAYTA TIKLASH): [OFF/O'NG = O'CHIRISH, standart] Erta tiklanish funksiyasi termostatning energiya tejaydigan orqaga qaytish (DAY va NITE) dastur davridan, qulay (MORN va EVE) dastur davri haroratiga kundalik harorat dasturlariga rioya qilganda qanday o'tishiga ta'sir qiladi. Bu o'chirilganda, termostat kelgusi davrning boshlanish vaqtida o'rnatilgan haroratni o'zgartiradi. [ON/CHAP = YOQISH] Erta tiklanish funksiyasi tizimingizning imkoniyatini hisoblab chiqadi va isitish yoki sovutishni erta yoqadi, shunda uyingizdagi harorat davr boshlanishiga iloji boricha yaqinroq bo'lgan kerakli qiymatga etadi. Termostat tiklanishni amalga oshirayotgan vaqtda displeyning yuqori qismida joriy tizim rejimi bilan almashib "IN RECOVERY" (TIKLANISHDA) so'zlari ko'rsatiladi.
KALIT #8 (BATAREYA MONITORI): [OFF/O'NG = YOQISH, standart] Ushbu sozlama batareya darajasini muntazam ravishda kuzatib boradi va batareyalarni almashtirish kerak bo'lsa, ekranda "LOW BAT" (BATAREYA ZARYADSIZ) ko'rsatadi. Termostatda batareyalar mavjud bo'lganda ushbu sozlamadan doimo foydalaning. [ON/CHAP = O'CHIRISH] Ushbu sozlama faqat termostatda jismonan batareyalardan foydalanmasangiz va termostatni to'liq tizimdan ("C" sim terminali) quvvatlantirayotgan bo'lsangiz qo'llaniladi.
GAZ / ELEKTR SLAYD KALITI (FAN ISHLASHI): Ushbu kalit elektron platadagi jismoniy komponent bo'lib, yuqorida keltirilgan DIP kalitlardan ancha katta. [PASTGA = GAZ, standart] Ushbu sozlama isitish tizimiga puflagich fanini avtomatik ravishda o'zi tomonidan boshqarishga imkon beradi. Odatda "GAZ" sozlamasidan foydalanadigan tizimlar: tabiiy gaz, propan yoki moyli isitgichlar. Ushbu sozlama Sovutish rejimining ishlashiga ta'sir qilmaydi. [TEPAGA = ELEKTR/HP] Ushbu sozlama issiqlik talab qilinganda tizimning puflagich fanini ishga tushiradi va termostat HEAT rejimida bo'lganda o'z fanini boshqarmaydigan isitish tizimlari uchun talab qilinadi. Issiqlik nasosi tizimlari va elektr isitish elementi bo'lgan qurilmalar odatda ushbu sozlamani talab qiladi.

O'RNATISHNI TUGATING

Dasturiy ta'minot opsiyalari o'rnatilgandan so'ng, ikkita yangi Energizer® yoki DURACELL® "AA" o'lchamli ishqoriy batareyalarni o'rnating. Batareyalar batareya patnisida ko'rsatilgan belgilarga muvofiq to'g'ri yo'nalishda o'rnatilganligiga ishonch hosil qiling. Agar batareyalar apparat sozlash parametrlarini o'zgartirishdan oldin o'rnatilgan bo'lsa, yangi apparat opsiyasi kalit sozlamalarini qabul qilish uchun HEAT/OFF/COOL tizim rejimi kalitining holatini o'zgartiring.

OLD PANEL ELEMENTLARI

Quyidagi ikkita element termostat korpusining o'ng tomonida joylashgan.
HEAT / OFF / COOL, TIZIM REJIMI KALITI: Isitish tizimini boshqarish uchun ushbu kalitni HEAT ga va sovutish tizimini boshqarish uchun COOL ga o'rnating. OFF holati isitish va sovutish qurilmalarini o'chiradi.
AUTO / ON, FAN REJIMI KALITI: Ushbu kalit AUTO da bo'lganda, puflagich fani (agar tizimingizda mavjud bo'lsa) isitish yoki sovutish ishlayotgan vaqtda avtomatik ravishda yoqiladi va o'chadi. ON holatida bo'lganda, puflagich fani isitish yoki sovutish talabisiz doimiy ravishda ishlaydi, hatto tizim rejimi kaliti OFF holatida bo'lsa ham.
Eslatma: Fan rejimi kaliti faqat tizimingizda puflagich fanini boshqarish uchun termostatning "G" sim terminali uchun sim mavjud bo'lsa ishlaydi. Fan rejimi kaliti puflagich fani bo'lmagan tizimlarga (masalan, issiq suvli radiator tizimiga) ta'sir qilmaydi.

FOYDALANISH YO'RIQNOMASI

SENSORLI EKRAN MENU MAZMUNI

• KUN/VAQTNI O'RNATISH
• "HEAT/COOL" DASTURLARINI O'RNATISH/KO'RIB CHIQISH (OFF rejimida mavjud emas)
• FILTERDAN FOYDALANISHNI O'RNATISH/KO'RIB CHIQISH
• "HEAT/COOL" ENERGIYADAN FOYDALANISHNI KO'RIB CHIQISH (OFF rejimida mavjud emas)
• TEBRANISH QIYMATINI O'RNATISH/KO'RIB CHIQISH
• KLAVIATURA QULFLASH KODINI O'RNATISH (OFF rejimida mavjud emas)
• "HEAT/COOL" HARORAT TO'XTASHINI O'RNATISH (OFF rejimida mavjud emas)
• HARORATNI PASTIIRISH (OFF rejimida mavjud emas)

KUN VA VAQTNI O'RNATISH

MENU tugmasini bosing. Ko'rsatilgan birinchi menyu elementi "SET DAY/TIME" (KUN/VAQTNI O'RNATISH), OK tugmasini bosing. Kun miltillayotgan holda, hafta kunini o'rnatish uchun UP yoki DOWN tugmasini bosing. NEXT ni bosing va soat vaqti miltillay boshlaydi. Vaqtni o'rnatish uchun UP yoki DOWN dan foydalaning, AM/PM ko'rsatkichi to'g'ri ekanligiga ishonch hosil qiling. UP yoki DOWN tugmalarini bosib turish soat raqamlarini tez suradi. Oddiy ishga tushirish ekraniga qaytish uchun EXIT tugmasini bosing.

ISITISH VA SOVUTISH

Isitish yoki sovutish tizimingizning asosiy ishlashini tizim rejimi kalitida HEAT yoki COOL ni tanlash orqali olish mumkin. Ekranda o'rnatilgan harorat raqamlariga teging va ular miltillay boshlaydi. Ular miltillayotgan vaqtda, UP va DOWN tugmalari ham ko'rsatiladi, ulardan joriy o'rnatilgan haroratni sozlash uchun foydalanishingiz mumkin. Termostat birinchi marta yoqilganda, soat o'rnatilmaguncha, zavodda oldindan o'rnatilgan standart harorat tartibiga amal qiladi (quyida ko'rsatilgan).

DAVR	ISITISH REJIMI	SOVUTISH REJIMI
MORN	6:00 AM 70°F (21°C)	6:00 AM 78°F (26°C)
DAY	8:00 AM 62°F (17°C)	8:00 AM 82°F (28°C)
EVE	6:00 PM 70°F (21°C)	6:00 PM 78°F (26°C)
NITE	10:00 PM 62°F (17°C)	10:00 PM 75°F (24°C)

Termostat isitish yoki sovutish sodir bo'lishini talab qilganda sizga ko'rsatadigan ekrandagi indikatorlar mavjud. Isitish rejimining kalit holatida ekranda olov ko'rsatiladi. Doimiy olov termostat isitish tizimingizni ishga tushirishni talab qilmayotganini anglatadi, miltillovchi olov esa isitish tizimingiz hozirda ishlashi kerakligini anglatadi. Sovutish rejimining kalit holatida ekranda qor parchasi ko'rsatiladi. Doimiy qor parchasi termostat sovutish tizimingizni ishga tushirishni talab qilmayotganini anglatadi, miltillovchi qor parchasi esa sovutish tizimingiz hozirda ishlashi kerakligini anglatadi.

FAVQRULODDA ISITISH

(Faqat issiqlik nasosi konfiguratsiyasi). Oddiy isitish rejimida bo'lganida, EMER tugmasini bir marta bosish Favqulodda isitish rejimini faollashtiradi. Favqulodda isitish rejimida bo'lganda, ekran yuqorisidagi "Heat Mode" (Isitish rejimi) "Emer Heat" (Favqulodda isitish) ga o'zgaradi. EMER tugmasini yana bir marta bosish Favqulodda isitishni tugatadi va oddiy isitish rejimiga qaytadi. Favqulodda isitish rejimida elektr uzilishi sodir bo'lsa, termostat elektr ta'minoti qayta tiklanganidan keyin ham Favqulodda isitish rejimida qoladi.
Favqulodda isitish rejimi issiqlik nasosi tizimining birinchi bosqichini yoqishga yo'l qo'ymaydi va faqat "W2" isitish terminalidan (Yordamchi isitish) asosiy isitish manbai sifatida foydalanadi. Bu nafaqat tashqi harorat samarali ishlashni qo'llab-quvvatlash uchun juda past bo'lsa, issiqlik nasosining energiyani behuda sarflashiga yo'l qo'ymaydi, balki tashqi harorat ishlab chiqaruvchining tavsiyalaridan past bo'lsa, issiqlik nasosiga zarar etkazilishining oldini oladi. Har bir issiqlik nasosining turli xil ishlash xususiyatlari mavjudligi sababli, issiqlik nasosini o'chirish va Favqulodda isitish rejimida ishlash vaqtini aniqlash uchun issiqlik nasosi adabiyotiga murojaat qilishingiz kerak.

LCD DISPLEY ORQA CHIROQ

Displey ekrani tungi vaqtda yoki yorug'lik darajasi past bo'lgan joylarda ko'rishga yordam berish uchun yoritilgan. Sensorli panelning istalgan joyini bosish displeyni taxminan 10 soniya davomida yoritadi. Chiroq yoqilgan vaqtda sodir bo'ladigan har qanday ekranni bosish 10 soniyalik taymerni qayta o'rnatadi va ekran qo'shimcha 10 soniya davomida yoritilgan holda qoladi.

HARORATNI BEKOR QILISH

Oddiy ishga tushirish ekranida bo'lganida, o'rnatilgan haroratni vaqtinchalik o'zgartirish uchun o'rnatilgan harorat raqamlarini bosishingiz, so'ngra UP yoki DOWN tugmalarini bosishingiz mumkin. O'rnatilgan harorat keyingi kelgusi dastur davrining (Morn, Day, Eve, Nite) boshlanish vaqti kelganda xotirada saqlangan dasturlashtirilgan qiymatga qaytadi. Vaqtinchalik bekor qilish kuchga kirgan vaqtda displey ekranida "HEAT OVRRIDE" (ISITISHNI BEKOR QILISH) yoki "COOL OVRRIDE" (SOVUTISHNI BEKOR QILISH) so'zlari ko'rsatiladi. Bekor qilishni HOLD tugmasini ikki marta bosish yoki rejim kalitini OFF ga o'tkazish, qisqa pauza qilish va keyin HEAT yoki COOL holatiga qaytarish orqali bekor qilish mumkin. Oddiy ishga tushirish rejimida bo'lganda, displeyda "HEAT MODE" (ISITISH REJIMI) yoki "COOL MODE" (SOVUTISH REJIMI) yozuvi bo'lishi kerak.

MINIMAL ISHLASH VAQTI

Termostatda isitish yoki sovutish tizimining shikastlanishining oldini olish uchun yukni yoqish va o'chirish faollashtirishlari orasida 5 daqiqalik standart ichki vaqt kechikishi mavjud, bu juda tez-tez aylanish natijasida yuzaga kelishi mumkin. Agar o'rnatilgan haroratni qo'lda o'zgartirish bilan isitish yoki sovutish darhol yoqilmasa, iltimos, kamida 5 daqiqa kuting va tizim normal ishlashga qaytishi kerak.

HARORATNI USHLAB TURISH

Haroratni ushlab turish belgilangan o'rnatilgan haroratni saqlab turish uchun ishlatiladi. Ushlab turish boshlanganidan so'ng, termostat o'rnatilgan haroratni cheksiz saqlab turadi. Termostatda etarli quvvat bo'lsa, Ushlab turish kunlar, haftalar yoki hatto oylar davomida ishlatilishi mumkin. Ushlab turish rejimiga kirish uchun: HOLD tugmasini bir marta bosing va displeyda "HEAT HOLD" (ISITISHNI USHLAB TURISH) yoki "COOL HOLD" (SOVUTISHNI USHLAB TURISH) so'zlari paydo bo'ladi. Ushlab turishni bekor qilish uchun HOLD tugmasini yana bir marta bosing. Haroratni ushlab turish vaqtida elektr ta'minoti uzilib qolsa, termostat elektr ta'minoti qayta tiklanganidan keyin ham ushlab turish rejimida qoladi.
Eslatma: Agar siz termostatni uzoq vaqt davomida (qarovsiz) ushlab turish rejimida qoldirishni rejalashtirmoqchi bo'lsangiz, isitish va sovutish tizimingizning ishonchli ishlashini ta'minlash uchun ketishdan oldin yangi Energizer® yoki DURACELL® "AA" o'lchamli ishqoriy batareyalarni o'rnatish tavsiya etiladi.

STATIK OGOHLANTIRISH

Ushbu termostat normal statik elektr zaryadlaridan himoyalangan, ammo juda quruq ob-havoda qurilmaga zarar etkazish xavfini kamaytirish uchun termostatingizga teginishdan oldin erga ulangan metall buyumga teging.

HARORAT DASTURLARI

Standart bo'yicha ushbu termostatda isitish va sovutish rejimi uchun 4 ta alohida dastur davri mavjud, ular: MORN, DAY, EVE va NITE. Har bir davr keyingi davrning boshlanish vaqtida tugaydi. Isitish dasturlari HEAT rejimida, sovutish dasturlari esa COOL rejimida o'rnatiladi.
Eslatma: Agar termostat kuniga 4 ta o'rniga faqat 2 ta davrdan foydalanish uchun sozlangan bo'lsa (HARDWARE SETUP OPTIONS), termostat faqat DAY va NITE davrlaridan foydalanadi. MORN va EVE davrlari ekranda ko'rinmaydi.
Quyidagi misollar isitish rejimida ko'rsatilgan. Sovutish rejimida dasturlash tizim rejimi kaliti Cool holatida bo'lganida xuddi shu tarzda amalga oshiriladi.

HARORAT DASTURLARINI O'RNATISH

MENU tugmasini bosing, so'ngra "SET/REVIEW HEAT PROGMS" (ISITISH DASTURLARINI O'RNATISH/KO'RIB CHIQISH) ko'rsatilguncha SCROLL tugmasini bosing, so'ngra dasturlash ekraniga kirish uchun OK tugmasini bosing. MORN davrining boshlanish vaqtini sozlash uchun UP va DOWN tugmalaridan foydalaning, so'ngra o'tish uchun NEXT tugmasini bosing. MORN davrining o'rnatilgan haroratini sozlash uchun UP va DOWN tugmalaridan foydalaning, so'ngra o'tish uchun NEXT tugmasini bosing. Endi DAY davrining boshlanish vaqtini va o'rnatilgan haroratini sozlang, o'tish uchun har biridan keyin NEXT tugmasini bosing. EVE va NITE dastur davrlarining boshlanish vaqtlari va o'rnatilgan haroratlarini sozlash uchun ham xuddi shu amallarni bajaring.
NITE davri tugagandan so'ng termostat seshanba kuniga o'tadi va MORN davrining boshlanish vaqti miltillaydi. Dushanba kunlari uchun o'rnatish uchun ishlatgan amallarni bajaring, har bir miltillovchi qiymat orqali o'tish uchun NEXT tugmasini bosing.

DASTURNI NUSXALASH FUNKSIYASI

Nusxa olish funksiyasi hafta kunining istalgan kunidan dastur ma'lumotlarini boshqa istalgan kunga nusxalash imkonini beradi. Isitish dasturlarini nusxalash uchun termostat isitish rejimida bo'lishi kerak, sovutish dasturlarini nusxalash uchun esa termostat sovutish rejimida bo'lishi kerak. Favqulodda isitish (faqat issiqlik nasosi konfiguratsiyasi) isitish harorati dasturidan foydalanadi. Haroratni dasturlash ekranida bo'lganida, "COPY" (NUSXA OLISH) tugmasini bir marta bosing. Ekranning yuqori qismida "COPY PROGRAM" (DASTURNI NUSXALASH) so'zlari qisqa vaqt miltillaydi, so'ngra "FROM" (DAN) va "TO" (GA) so'zlari paydo bo'ladi. "FROM" (DAN) so'zi ostida hafta kunining miltillovchi kuni bo'ladi. UP va DOWN tugmalaridan foydalanib, nusxa olmoqchi bo'lgan kunni tanlang. NEXT tugmasini bir marta bosing. Nusxa olmoqchi bo'lgan kuningiz endi "TO" (GA) so'zi ostida miltillovchi kun bilan barqaror bo'lishi kerak. Nusxa olmoqchi bo'lgan kunni tanlash uchun UP va DOWN tugmalaridan foydalaning. COPY tugmasini bir marta qisqa bosish nusxani amalga oshiradi va "TO" (GA) so'zi ostida miltillovchi kun keyingi kunga o'tadi. Asl manba kunidan qolgan kunlarga birin-ketin nusxa olishni davom ettirish uchun COPY tugmasini qisqa bir marta bosishingiz mumkin. Ularni "TO" (GA) so'zi ostida miltillab turganda, ulardan o'tish uchun UP tugmasini bosish orqali ma'lum kunlarni o'tkazib yuborish mumkin. Oddiy ishga tushirish ekraniga qaytish uchun EXIT tugmasini bosing.

ILG‘OR XUSUSIYATLAR

HARORATNING O‘ZGARISHINI SOZLASH, OFFSETNI SOZLASH VA HARORATNI KALIBRATSIYA QILISH

ESLATMA: O‘zgarish sozlamalari, Offset sozlamalari va Kalibrlash sozlamalarini o‘z vaqtida bajarish kerak, chunki termostat vaqt tugashi bilan taxminan 10 soniya davomida tugmani bosmasdan ushbu sozlash ekranlaridan avtomatik ravishda chiqib ketadi.

O‘ZGARISH TA’RIFI: Termostat xona harorati kerakli belgilangan haroratdan farq qilganda isitish yoki sovutish tizimini yoqish va o‘chirish orqali ishlaydi. Ushbu o‘zgarish miqdori O‘zgarish deb ataladi. Odatda sizning tizimingiz soatiga taxminan 3 dan 6 martagacha yoqilishi kerak. Kichikroq o‘zgarish soni tizimning tez-tez aylanishiga olib keladi, shuning uchun xona harorati aniqroq va doimiy bo‘ladi. Kattaroq o‘zgarish soni tizimning har safar uzoqroq vaqt davomida ishlashiga olib keladi va soatiga aylanishlar sonini kamaytiradi. Faqat bitta O‘zgarish sozlamasi mavjud va u Isitish va Sovutish rejimlarida birinchi va ikkinchi bosqichlar (agar mavjud bo‘lsa) uchun yoqish va o‘chirish nuqtalarini belgilaydi. O‘zgarish sozlamalari diapazoni #1 va #9 orasida (0,25°F dan 2,25°F gacha, 0,25°F daraja qadamlar bilan (yoki Selsiy uchun 0,14°C dan 1,25°C gacha, 0,14°C daraja qadamlar bilan)). O‘zgarish raqami 1 standart sozlamadir.
OFFSET TA’RIFI: Ushbu sozlama daraja soni sifatida ko‘rsatiladi va O‘zgarishga o‘xshash, ammo bu faqat ikkinchi (yordamchi) isitish bosqichining ishlashiga ta’sir qiladi, agar mavjud bo‘lsa. Offset uchun sozlash diapazoni 0°F dan 9°F darajagacha (0°C dan 5°C darajagacha). 0 darajaga o‘rnatilganda, ikkinchi isitish bosqichi oddiy Isitish rejimida butunlay o‘chiriladi (Favqulodda Isitish rejimi hali ham issiqlik nasosi konfiguratsiyalari uchun ishlaydi). Offset qiymati ikkinchi isitish bosqichining yoqilishi uchun kerak bo‘ladigan belgilangan nuqtadan daraja sonini aniqlaydi. Ushbu sozlama birinchi bosqichga nisbatan ikkinchi isitish bosqichini ishlatish qimmatroq bo‘lgan vaziyatlarda energiyani tejash uchun ishlatilishi mumkin.

HARORATNI KALIBRATSIYA QILISH TA’RIFI: Ushbu termostatdagi ichki harorat sensori zavodda aniq kalibrlangan va ko‘p hollarda ushbu sozlamaga o‘zgartirishlar kiritish kerak emas. Haroratni kalibrlash funksiyasi o‘lchangan haroratni asl qiymatidan plyus yoki minus 5°F (3°C) darajagacha qo‘lda ofset qilish imkonini beradi. Ushbu funksiya bir xil uyda bir nechta termostat ishlatilsa, ushbu termostatni boshqa bir yoki bir nechta termostatga moslashtirish yoki sinxronlashtirish uchun foydali bo‘lishi mumkin.
O‘ZGARISH, OFFSET VA KALIBRATSIYANI O‘ZGARTIRISH UCHUN: MENU (MENYU) tugmasini bosing, so‘ng ekranda "SET/REVIEW SWING VALUE" (O‘ZGARISH QIYMATINI O‘RNATISH/KO‘RIB CHIQISH) ko‘rsatilmaguncha SCROLL (O‘TKAZISH) tugmasini bosing, so‘ng OK tugmasini bosing. Ekranning yuqori qismida "ADJUST VALUE SWING" (O‘ZGARISH QIYMATINI SOZLASH) so‘zlari paydo bo‘ladi, shuningdek, bitta miltillovchi raqam ham paydo bo‘ladi. Raqamli qiymatni #1 dan #9 gacha o‘zgartirish uchun YUQORI va PAST tugmalaridan foydalaning. O‘zgarish sozlamasini qabul qilish va Offset sozlamasiga o‘tish uchun NEXT (KEYINGI) tugmasini bosing.
O‘zgarish qiymati qabul qilingandan so‘ng, ekranning yuqori qismida "ADJUST VALUE OFFSET" (OFFSET QIYMATINI SOZLASH) so‘zlari paydo bo‘ladi, shuningdek, bitta miltillovchi harorat raqami ham paydo bo‘ladi. Raqamli qiymatni 0°F va 9°F daraja (0°C dan 5°C) orasida o‘zgartirish uchun YUQORI va PAST tugmalaridan foydalaning. 0° (nol) daraja sozlamasi oddiy Isitish rejimida 2-isitish bosqichini o‘chiradi. Offset sozlamasini qabul qilish va Kalibrlash sozlamasiga o‘tish uchun NEXT (KEYINGI) tugmasini bosing.
Offset qiymati qabul qilingandan so‘ng, ekranning yuqori qismida "ADJUST VALUE CAL" (KALIBRATSIYA QIYMATINI SOZLASH) so‘zlari paydo bo‘ladi, shuningdek, bitta miltillovchi harorat raqami ham paydo bo‘ladi. Raqamli qiymatni – 5°F va +5°F (–3°C va +3°C) orasida o‘zgartirish uchun YUQORI va PAST tugmalaridan foydalaning. 0° (nol) daraja sozlamasi standart qiymatdir va ko‘rsatilgan xona haroratini o‘lchangan ko‘rsatkichdan o‘zgartirmaydi. Kalibrlash sozlamasini qabul qilish va O‘zgarish sozlamasiga qaytish uchun NEXT (KEYINGI) tugmasini bosing. Uchta sozlama qiymatingizni ko‘rib chiqish uchun NEXT (KEYINGI) tugmasini bosishda davom etishingiz yoki Normal ishga tushirish ekraniga qaytish uchun EXIT (CHIQISH) tugmasini bosishingiz mumkin.

QAYTARISH XUSUSIYATI

Qaytarish xususiyati haroratni bekor qilish va Haroratni ushlab turish bilan bir xil, chunki ularning ikkalasi ham dasturlashtirilgan kundalik rejimga rioya qilish o‘rniga belgilangan haroratni saqlash uchun ishlatiladi. Qaytishni haroratni bekor qilish bilan bir xil deb hisoblash mumkin, u 1-12 soat yoki 1-30 kun davom etishi mumkin. Standart bo‘yicha, Isitish rejimida Qaytish faollashtirilganda, ishlatiladigan belgilangan harorat joriy belgilangan haroratdan 5F (3C) darajaga past bo‘ladi. Sovutish rejimi uchun ishlatiladigan belgilangan harorat joriy belgilangan haroratdan 5F (3C) darajaga yuqori bo‘ladi.

ESLATMA: Qaytarish sozlamalarini o‘z vaqtida bajarish kerak, chunki termostat vaqt tugashi bilan taxminan 10 soniya davomida tugmani bosmasdan ushbu sozlash ekranlaridan avtomatik ravishda chiqib ketadi.

QAYTARISHNI BOSHLASH UCHUN: MENU (MENYU) tugmasini bosing, so‘ng "TEMPERATURE SETBACK" (HARORATNI QAYTARISH) ko‘rsatilmaguncha SCROLL (O‘TKAZISH) tugmasini bosing, so‘ng OK tugmasini bosing. Ekranning yuqori qismida "OVERRIDE LEFT" (BEKOR QILISH QOLDI) so‘zlari paydo bo‘ladi, shuningdek, ikkita raqam va "HRS" (SOAT) so‘zi ham paydo bo‘ladi. Belgilangan haroratni qancha vaqt ushlab turmoqchi ekanligingizni (1 dan 12 soatgacha) sozlash uchun YUQORI va PAST tugmalaridan foydalaning. Agar davomiylikni 12 soatdan uzoqroqqa o‘rnatmoqchi bo‘lsangiz, YUQORI tugmani bosishda davom eting. Displey "HRS" (SOAT) dan "DAYS" (KUNLAR) ga o‘zgaradi, 1 dan 30 kungacha bo‘lgan davomiylik mavjud. Kerakli Qaytarish davomiyligini tanlaganingizdan so‘ng, oldinga o‘tish uchun NEXT (KEYINGI) tugmasini bosing. Displey "OVERRIDE LEFT" (BEKOR QILISH QOLDI) dan "OVERRIDE TEMPERATURE" (HARORATNI BEKOR QILISH) ga o‘zgaradi. Qaytarish davomida ishlatiladigan kerakli Belgilangan Haroratingizni tanlash uchun YUQORI va PAST tugmalaridan foydalaning. Tugallangach, sozlamani qabul qilish va Normal ishga tushirish ekraniga qaytish uchun NEXT (KEYINGI) tugmasini bosing.

QAYTARISHNI BEKOR QILISH UCHUN: Qaytarishni HOLD (USHAB TURISH) tugmasini ikki marta bosish yoki rejim o‘tkazgichini OFF (O‘CHIRISH) holatiga o‘tkazish, qisqa pauza qilish va keyin HEAT (ISITISH) yoki COOL (SOVUTISH) holatiga qaytarish orqali bekor qilish mumkin. Normal ishga tushirish rejimida displeyda "HEAT MODE" (ISITISH REJIMI) yoki "COOL MODE" (SOVUTISH REJIMI) yozuvi bo‘lishi kerak.

HARORAT CHEGARASINI TO‘XTATISH

Ikkita mustaqil belgilangan harorat chegarasini to‘xtatish mavjud: maksimal isitish belgilangan harorati va minimal sovutish belgilangan harorati. Ushbu to‘xtashlar foydalanuvchining Haroratni bekor qilish yoki Ushlab turish kabi oddiy harakatlarni bajarishiga to‘sqinlik qilmaydi. Isitish chegarasini to‘xtatish belgilangan haroratning isitish chegarasi sozlamasidan yuqori sozlanishiga to‘sqinlik qiladi. Sovutish chegarasini to‘xtatish belgilangan haroratning sovutish chegarasi sozlamasidan past sozlanishiga to‘sqinlik qiladi. Ushbu harorat to‘xtashlarining har biri foydalanuvchi tomonidan bir darajali qadamlar bilan sozlanishi mumkin va ushbu sozlamalar ruxsatsiz o‘zgartirishning oldini olish uchun tanlanadigan 2 xonali kod bilan himoyalangan. Standart bo‘yicha, ushbu 2 xonali kod "00" va harorat to‘xtashlari ushbu kod bilan birga ishlatilishi mumkin.

ESLATMA: Harorat chegarasini to‘xtatish sozlamalarini o‘z vaqtida bajarish kerak, chunki termostat vaqt tugashi bilan taxminan 10 soniya davomida sozlash ekranlaridan avtomatik ravishda chiqib ketadi.

Quyidagi misollar Isitish rejimi uchun maksimal belgilangan haroratni o‘rnatish uchun ko‘rsatilgan. Sovutish rejimi uchun harorat chegarasini to‘xtatish xuddi shunday usulda Tizim rejimi o‘tkazgichi Sovutish holatida bo‘lganda amalga oshiriladi va buning o‘rniga siz sovutish uchun minimal belgilangan haroratni o‘rnatasiz. Vaqtinchalik To‘xtashni Bloklash Kodi tanlangandan so‘ng, ushbu kod isitish va sovutish haroratini to‘xtatish uchun ham ishlatiladi.
HARORAT CHEGARASINI TO‘XTATISHNI O‘RNATISH UCHUN:
MENU (MENYU) tugmasini bosing, so‘ng "SET HEAT TEMP STOP" (ISITISH HARORATINI TO‘XTATISHNI O‘RNATISH) ko‘rsatilmaguncha SCROLL (O‘TKAZISH) tugmasini bosing, so‘ng OK tugmasini bosing. Ekranning yuqori qismida "ENTER CODE" (KODNI KIRITING) va "TEMP STOP" (HARORATNI TO‘XTATISH) so‘zlari paydo bo‘ladi, shuningdek, chap tomonda ikkita raqam ham paydo bo‘ladi. Joriy Vaqtinchalik To‘xtashni Bloklash Kodini (standart bo‘yicha "00") kiritish uchun YUQORI va PAST tugmalaridan foydalaning. Oldinga o‘tish uchun NEXT (KEYINGI) tugmasini bosing. Agar kiritilgan kod joriy Vaqtinchalik To‘xtashni Bloklash Kodiga mos kelmasa, "WRONG CODE" (NOTO‘G‘RI KOD) so‘zlari qisqa vaqt ichida miltillaydi va siz to‘g‘ri kodni qayta kiritishga harakat qilishingiz mumkin. Agar joriy kod to‘g‘ri kiritilgan bo‘lsa, siz kerakli Vaqtinchalik To‘xtashni Bloklash Kodini boshqa narsaga o‘zgartirish imkoniyatiga ega bo‘lasiz. Ekranning yuqori qismida "SET CODE" (KODNI O‘RNATISH) va "TEMP STOP" (HARORATNI TO‘XTATISH) so‘zlari paydo bo‘ladi, shuningdek, chap tomonda ikkita raqam ham paydo bo‘ladi. Ishlatiladigan kerakli Vaqtinchalik To‘xtashni Bloklash Kodini kiritish uchun YUQORI va PAST tugmalaridan foydalaning va oldinga o‘tish uchun NEXT (KEYINGI) tugmasini bosing.
Ekranning yuqori qismida "SET HEAT RANGE STOP" (ISITISH DIAPAZONINI TO‘XTATISHNI O‘RNATISH) so‘zlari paydo bo‘ladi, shuningdek, o‘rtada ikkita katta harorat raqami ham paydo bo‘ladi. Kerakli maksimal isitish belgilangan harorat qiymatini (yoki Sovutish rejimi uchun minimal belgilangan harorat qiymatini) sozlash uchun YUQORI va PAST tugmalaridan foydalaning. Tugallangach, sozlamani qabul qilish va Normal ishga tushirish ekraniga qaytish uchun NEXT (KEYINGI) tugmasini bosing.

AGAR HARORATNI TO‘XTATISHNI BLOKLASH KODINI UNUTIB QO‘YSANGIZ: Kodni quyidagi amallarni bajarish orqali zavod standart "00" ga qaytarish mumkin. Tizim rejimi o‘tkazgichi Isitish yoki Sovutish holatida bo‘lgan holda boshlang, so‘ngra OFF (O‘CHIRISH) holatiga o‘ting. HOLD (USHAB TURISH), NEXT (KEYINGI) va OK tugmalarini kamida 10 soniya davomida bir vaqtda bosib turing. Ekranda Vaqtinchalik To‘xtashni Bloklash Kodi zavod standart "00" ga muvaffaqiyatli qayta o‘rnatilganligini tasdiqlash uchun qisqa vaqt ichida "00" ko‘rsatiladi.

KLAVIATURANI BLOKLASH

Termostat sozlamalaringizni ruxsatsiz o‘zgartirishning oldini olish uchun sensorli panel tugmalarini bloklashingiz mumkin.

ESLATMA: Ushbu klaviaturani bloklash bo‘yicha ko‘rsatmalarni o‘z vaqtida bajarish kerak, chunki termostat vaqt tugashi bilan taxminan 10 soniya davomida klaviaturani bloklash ekranlaridan avtomatik ravishda chiqib ketadi va Normal ishga tushirish ekraniga qaytadi.

KLAVIATURANI BLOKLASH UCHUN: Tizim rejimi o‘tkazgichi Isitish yoki Sovutish holatida bo‘lishi kerak. MENU (MENYU) tugmasini bosing, so‘ng "SET KEYBOARD LOCK CODE" (KLAVIATURANI BLOKLASH KODINI O‘RNATISH) ko‘rsatilmaguncha SCROLL (O‘TKAZISH) tugmasini bosing, so‘ng OK tugmasini bosing. Ekranning yuqori qismida "ENTER CODE" (KODNI KIRITING) so‘zlari paydo bo‘ladi, shuningdek, chap tomonda to‘rtta raqam ham paydo bo‘ladi. Termostatni bloklash uchun ishlatmoqchi bo‘lgan 4 xonali kodni tanlang. Har bir raqamni alohida o‘zgartirish uchun YUQORI va PAST tugmalarini bosing, qaysi raqam tanlanganini ko‘rsatish uchun NEXT (KEYINGI) tugmasini bosing. OK tugmasini bosish ekranda ko‘rsatilgan 4 xonali kod yordamida termostat sensorli panelini bloklaydi va termostat bloklanganligini tasdiqlash uchun qulf ko‘rsatilgan holda Normal ishga tushirish ekraniga qaytadi.

KLAVIATURANI OCHISH UCHUN: Qulf belgisini bosing va ekranning yuqori qismida "UNLOCK KEYBOARD?" (KLAVIATURANI OCHISH?) so‘zlari paydo bo‘ladi. Bloklash kodini kiritishni davom ettirish uchun OK tugmasini bosing (yoki bekor qilish uchun EXIT (CHIQISH) tugmasini bosing). Ekranning yuqori qismida "ENTER CODE" (KODNI KIRITING) so‘zlari paydo bo‘ladi, shuningdek, chap tomonda to‘rtta raqam ham paydo bo‘ladi. Termostatni dastlab bloklash uchun ishlatilgan to‘g‘ri bloklash kodini kiritishingiz kerak bo‘ladi. Har bir raqamni alohida o‘zgartirish uchun YUQORI va PAST tugmalarini bosing, qaysi raqam tanlanganini ko‘rsatish uchun NEXT (KEYINGI) tugmasini bosing. Ekranda to‘g‘ri bloklash kodi kiritilgan holda, OK tugmasini bosish termostatni ochadi. Agar kiritilgan kod joriy klaviaturani bloklash kodiga mos kelmasa, "WRONG CODE" (NOTO‘G‘RI KOD) so‘zlari qisqa vaqt ichida miltillaydi va siz to‘g‘ri kodni qayta kiritishga harakat qilishingiz mumkin.

AGAR KLAVIATURANI BLOKLASH KODINI UNUTIB QO‘YSANGIZ: Quyidagi amallar termostatga kirishni qayta tiklashi mumkin. Termostatning old qismini devordan olib tashlang va termostat elektron platasidagi "HW RST" APPARATNI QAYTA O‘RNATISH tugmasini qisqa vaqtga bosing. Ushbu tugmadan foydalanish haqida ko‘proq ma’lumot ushbu bo‘limda keyinroq tavsiflanadi.

HAVO FILTRINI KUZATISH

Pervak fan va havo yo‘llaridan foydalanadigan ko‘pchilik tizimlarda almashtirilishi mumkin bo‘lgan yoki tozalashni talab qiladigan havo filtri mavjud. Filtr odatda pervak fan joylashgan havo ishlov berish moslamasida joylashgan. Ushbu termostat funksiyasi tizimingiz filtrini to‘g‘ri parvarish qilish va/yoki davriy almashtirish oraliqlarini kuzatishga yordam beradi.
Havo filtrini kuzatish filtri Oxirgi marta Filtrni kuzatish qayta o‘rnatilgandan beri sodir bo‘lgan filtrlardan foydalanish davomiyligini hisoblaydi. Ushbu funksiya faqat ma’lumot olish uchun mo‘ljallangan va isitish yoki sovutish uskunalaringiz yoki termostatning ishlashiga ta’sir qilmaydi. Filtrdan foydalanish muddati tugagach, displey ekranining yuqori qismida joriy KUN va DAVR bilan almashinib "CHANGE FILTER" (FILTRNI ALMASHTIRISH) so‘zlari paydo bo‘ladi.

FILTR HAQIDA MA’LUMOTGA KIRISH UCHUN: MENU (MENYU) tugmasini bosing, so‘ng "SET/REVIEW FILTER USAGE" (FILTRDAN FOYDALANISHNI O‘RNATISH/KO‘RIB CHIQISH) ko‘rsatilmaguncha SCROLL (O‘TKAZISH) tugmasini bosing, so‘ng OK tugmasini bosing. Ekranning yuqori qismida "FILTER USAGE COUNT" (FILTRDAN FOYDALANISH SONI) so‘zlari paydo bo‘ladi, shuningdek, filtr hisoblagichi oxirgi marta qayta o‘rnatilgandan beri o‘tgan soatlar soni ham paydo bo‘ladi. Oldinga o‘tish uchun NEXT (KEYINGI) tugmasini bosing.
Ekranning yuqori qismida "FILTER USAGE RESET?" (FILTRDAN FOYDALANISHNI QAYTA O‘RNATISH?) so‘zlari paydo bo‘ladi. Filtr hisoblagichini joriy chegara sozlamasining boshiga qaytarish uchun OK tugmasini bosing. Oldinga o‘tish uchun NEXT (KEYINGI) tugmasini bosing.
Ekranning yuqori qismida "ADJUST VALUE FILTER LIMIT" (FILTR CHEGARASI QIYMATINI SOZLASH) so‘zlari paydo bo‘ladi. Bu Normal ishga tushirish ekranida "CHANGE FILTER" (FILTRNI ALMASHTIRISH) ko‘rsatilishidan oldin necha soat filtr ishlashi mumkinligi uchun joriy sozlama qiymatini ko‘rsatadi. Ushbu sozlama uchun sozlash diapazoni 0 soatdan 2000 soatgacha, standart bo‘yicha 720 soat. Filtr chegarasi sozlamasi 0 (nol) soat filtrni kuzatish funksiyasini o‘chiradi. Tugallangach, barcha sozlamalarni saqlash va Normal ishga tushirish ekraniga qaytish uchun EXIT (CHIQISH) tugmasini bosing.
ESLATMA: Havo filtrlari necha kun baholanganiga qarab sotiladi. Bir kunlik filtrning ishlash vaqti aslida faqat 8 soat (to‘liq 24 emas, chunki sizning isitish va/yoki sovutish tizimingiz vaqtning taxminan uchdan bir qismigacha ishlaydi) deb hisoblanadi. "90 kunlik" filtr uchun 720 soatlik chegara sozlamasidan foydalanish kerak va "30 kunlik" filtr uchun 240 chegara sozlamasidan foydalanish kerak.

ENERGIYA SARFINI KUZATISH

Sizning termostatingizda isitish va sovutish tizimlaringiz uchun "yoqilgan vaqt" miqdorini qayd etadigan taymer mavjud. Isitish va Sovutish rejimlari uchun ko‘rsatilishi mumkin bo‘lgan uchta yozuv mavjud:
1) Bugungi kun uchun tizimning ishlash vaqti miqdori.
2) Kechagi kun uchun tizimning ishlash vaqti miqdori.
3) Taymer qayta o‘rnatilgandan beri tizimning umumiy yig‘ilgan ishlash vaqti.

Isitish Energiya Sarfi haqidagi ma’lumot Tizim rejimi o‘tkazgichi Isitish holatida bo‘lganda ko‘rsatiladi va Sovutish Energiya Sarfi haqidagi ma’lumot Tizim rejimi o‘tkazgichi Sovutish holatida bo‘lganda ko‘rsatiladi. Quyidagi misollar Isitish rejimida bo‘lganda Energiya Sarfini ko‘rish uchun ko‘rsatilgan. Sovutish rejimida Sovutish rejimi haqidagi ma’lumotni xuddi shunday ko‘rish mumkin.

ENERGIYA SARFI TAYMERLARINI KO‘RISH UCHUN: MENU (MENYU) tugmasini bosing, so‘ng "REVIEW HEAT ENERGY USAGE" (ISITISH ENERGIYA SARFINI KO‘RIB CHIQISH) ko‘rsatilmaguncha SCROLL (O‘TKAZISH) tugmasini bosing, so‘ng OK tugmasini bosing. Ekranning yuqori qismida "TODAYS ENERGY USAGE" (BUGUNGI ENERGIYA SARFI) so‘zlari paydo bo‘ladi, shuningdek, isitish tizimining ishlash vaqti miqdori (soatlar va daqiqalar uchun "HH:MM" sifatida ko‘rsatilgan). Bugungi Sarf, Kechagi Sarf va Isitish rejimining Umumiy yig‘ilgan Sarfi o‘rtasida aylanish uchun NEXT (KEYINGI) tugmasidan foydalaning. Eslatma: Umumiy yig‘ilgan Sarf uchun taymer maksimal 99 soat 59 daqiqagacha yozib oladi, so‘ngra displey o‘rtasida ikki nuqta bo‘lmagan holda faqat soatlar uchun "HHHH" ga o‘zgaradi.
Umumiy yig‘ilgan Sarfdan keyin NEXT (KEYINGI) tugmasini bosish ekranning yuqori qismida "TOTAL USAGE RESET?" (UMUMIY SARFNI QAYTA O‘RNATISH?) so‘zlarini ko‘rsatadi. Ushbu ekranda OK tugmasini bosish Isitish Energiya Sarfi taymerini o‘chiradi va 0 (nol) dan qaytadan boshlaydi. Normal ishga tushirish ekraniga qaytish uchun EXIT (CHIQISH) tugmasini bosing.

APPARATNI QAYTA O‘RNATISH

Apparatni qayta o‘rnatish tugmasi ("HW RST" deb belgilangan) elektron plataning o‘ng tomoniga yaqin joylashgan kichik dumaloq tugma bo‘lib, HW batareya ushlagichining ostida joylashgan. Ushbu tugmani bosish LCD RST displey ekranining to‘liq to‘ldirilishiga, isitish va sovutish yuklash relelarining o‘chirilishiga, Apparatni Sozlash Opsiyasi o‘tkazgichlarining holatini o‘qishga va termostat komponentlarining ichki tizim tekshiruvini bajarishga olib keladi. Agar sizning termostatingiz g‘alati tarzda ishlayotgandek tuyulsa, Apparatni qayta o‘rnatish tugmasini bosish ushbu xatti-harakatni bartaraf etishi mumkin. Apparatni qayta o‘rnatish bajarilganda harorat dasturlari o‘chirilmaydi, ammo soat joriy kun va vaqtga mos ravishda o‘zgartirilishi kerak bo‘ladi.

DASTURIY TA’MINOTNI QAYTA O‘RNATISH

Dasturiy ta’minotni qayta o‘rnatish tugmasi ("SW RST" deb belgilangan) elektron plataning o‘ng tomoniga yaqin joylashgan kichik dumaloq tugma bo‘lib, SW batareya ushlagichining ostida joylashgan. Dasturiy ta’minotni qayta o‘rnatish barcha RST isitish va sovutish harorati dasturlarini va Swing (O‘zgarish), Offset va Kalibrlash kabi foydalanuvchi tomonidan sozlanadigan dasturiy ta’minot qiymatlarini asl zavod standart qiymatlariga o‘chirish uchun ishlatiladi. Dasturiy ta’minotni qayta o‘rnatishni bajarish uchun Dasturiy ta’minotni qayta o‘rnatish tugmasini kamida 5 soniya bosib turing. LCD displey ekrani to‘liq to‘ldiriladi, so‘ngra normal holatga qaytadi. Termostat Dasturiy ta’minotni qayta o‘rnatish bajarilgandan keyin ham joriy kun va vaqtni saqlab qoladi.

KOMPRESSORNI HIMOYA QILISHNI CHEKLAB O‘TISH

Ushbu ixtiyoriy funksiya o‘rnatuvchi yoki xizmat ko‘rsatuvchi texnik xodimga o‘rnatilgan kompressorni himoya qilish kechikishlarini vaqtincha o‘chirib qo‘yish imkonini beradi. Bu o‘rnatish tugallangandan so‘ng isitish va sovutish tizimlarini diagnostika qilish va sinovdan o‘tkazish uchun eng foydali hisoblanadi va oddiy ishlash vaqtida ishlatilmasligi kerak. Ushbu funksiyani faollashtirish uchun Tizim rejimi o‘tkazgichi Isitish yoki Sovutish holatida bo‘lgan holda boshlang, so‘ngra OFF (O‘CHIRISH) holatiga o‘ting. OK tugmasini kamida 5 soniya bosib turing. Termostat ushbu funksiya faollashtirilganligini tasdiqlash uchun bitta qisqa signal beradi. Barcha kompressorni himoya qilish kechikishlari (barcha ishlash rejimlarida) 5 daqiqa davomida o‘chiriladi. 5 daqiqalik davomiylik tugagandan so‘ng, termostat avtomatik ravishda normal ishlashga qaytadi.

AKKUMULYATORNI ALMASHTIRISH

Bu termostat ikkita "AA" ishqoriy batareyalar bilan quvvatlanadi. Ishonchli ishlashni ta'minlash uchun batareyalarni kamida yiliga bir marta almashtirish kerak (yoki displey ekranining pastki qismida "LO-BATTERY" belgisi paydo bo'lsa, undan ham tezroq). Batareyalar termostatning orqa tomonida, elektron platasining yuqori qismida joylashgan. Termostatning old qismini orqa qismidan termostat korpusining yuqori va pastki qismlaridan tashqi tomonga tortib olish mumkin, yuqori va pastki qirralarning markazida mavjud bo'lgan katta chuqurchalar joylashgan.
Yangi batareyalarni o'rnatishda faqat yangi Energizer® yoki DURACELL®, "AA" o'lchamli ishqoriy batareyalardan foydalanishni tavsiya qilamiz. To'g'ri o'rnatishni ta'minlash uchun batareya bo'linmasida ko'rsatilgan qutblilik belgilariga e'tibor bering. Tugatgandan so'ng, termostatning old qismini asosga to'g'rilang va old va orqa yarmlarni birgalikda mahkam bog'lash uchun birga bosing.

TEXNIK YORDAM

Agar ushbu termostatni o'rnatish yoki ishlatishda muammolarga duch kelsangiz, iltimos, ko'rsatma qo'llanmasini diqqat bilan va to'liq ko'rib chiqing. Agar sizga yordam kerak bo'lsa, iltimos, dushanbadan jumagacha Sharqiy standart vaqti bilan soat 8:00 dan 16:30 gacha bo'lgan ish vaqtida 856-234-8803 raqamiga qo'ng'iroq qilib, Texnik yordam bo'limimizga murojaat qiling. Shuningdek, siz kunning istalgan vaqtida http://www.luxproducts.com manzilida onlayn texnik yordam olishingiz mumkin. Bizning veb-saytimiz sizga muammolarni bartaraf etish bo'yicha qo'llanmalar, eng ko'p uchraydigan texnik savollarga javoblar taklif etadi, shuningdek, sizga qulay vaqtda savollaringizni texnik yordam xodimlarimizga elektron pochta orqali yuborishga imkon beradi.

CHEKLANGAN KAFOLAT

Agar ushbu qurilma original xarid qilingan kundan boshlab uch yil ichida materiallar yoki ishlov berishdagi nuqsonlar tufayli ishlamay qolsa, LUX o'z xohishiga ko'ra uni ta'mirlaydi yoki almashtiradi. Ushbu kafolat baxtsiz hodisa, noto'g'ri foydalanish yoki o'rnatish ko'rsatmalariga rioya qilmaslik natijasida yuzaga kelgan zararni qoplamaydi. Nazarda tutilgan kafolatlar amal qilish muddati original xarid qilingan kundan boshlab uch yil bilan cheklangan. Ba'zi shtatlar nazarda tutilgan kafolatning qancha davom etishi bo'yicha cheklovlarga ruxsat bermaydi, shuning uchun yuqoridagi cheklov sizga tegishli bo'lmasligi mumkin. Iltimos, ishlamay qolgan yoki nuqsonli qurilmalarni xaridni tasdiqlovchi hujjat bilan birga xarid qilingan joyga qaytaring. Termostatni qaytarishdan oldin "TEXNIK YORDAM" ga murojaat qiling. Xaridor ushbu qurilmani o'rnatish va ishlatish natijasida kelib chiqqan tasodifiy va oqibatli zarar uchun barcha xavflarni va javobgarlikni o'z zimmasiga oladi. Ba'zi shtatlar tasodifiy yoki oqibatli zararni istisno qilishga ruxsat bermaydi, shuning uchun yuqoridagi istisno sizga tegishli bo'lmasligi mumkin. Ushbu kafolat sizga aniq qonuniy huquqlarni beradi va siz shtatdan shtatga farq qiladigan boshqa huquqlarga ham ega bo'lishingiz mumkin. Faqat AQSh va Kanadada qo'llaniladi.

SIMOB HAQIDA OGOHLANTIRISH VA QAYTA ISHLASH TO'G'RISIDAGI XABARNOMA:

Simob xavfli material hisoblanadi. Agar ushbu mahsulot germetik naychada simob bo'lgan termostatni almashtirayotgan bo'lsa, qayta ishlash va to'g'ri utilizatsiya qilish bo'yicha ko'rsatmalar uchun mahalliy chiqindilarni boshqarish organiga murojaat qiling. Uni axlatga tashlash sizning shtatingizda noqonuniy bo'lishi mumkin.

Philadelphia, PA 19112
www.luxproducts.com
856-234-7905

Manbalar

• LUX Products - LUX Products

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

LUX TX9600TS 7 kunlik dasturlanadigan sensorli ekranli termostat qo'llanmasi ni yuklab olish

Mavjud tillar
