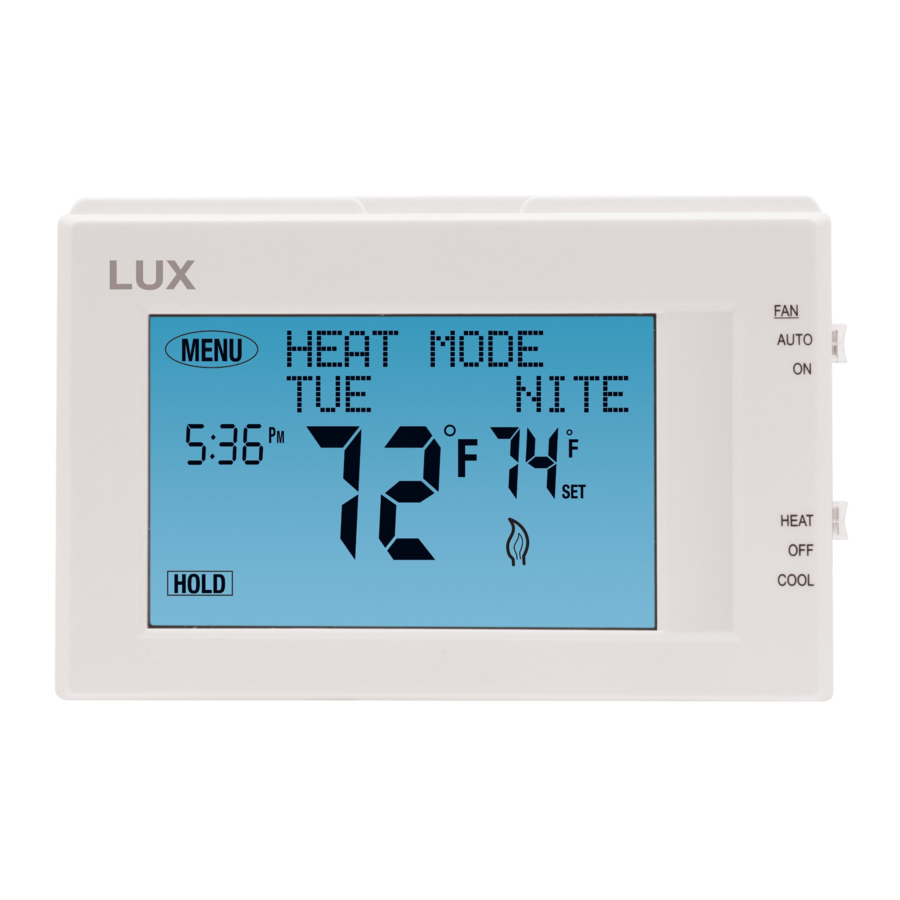

LUX TX9600TS 7 күндік бағдарламаланатын сенсорлық термостат нұсқаулығы

ОРНАТУ ОРНЫ

Алмастыру орнатуларында жаңа термостатты төменде көрсетілген шарттар басқаша ұсынбаса, ескісінің орнына орнатыңыз. Жаңа орнатуларда осы жалпы нұсқауларды орындаңыз:

1. Термостатты ішкі қабырғаға, еденнен шамамен 5 фут (1,5 м) биіктікке орнатыңыз.
2. Термостатты ауа айналымы нашар жерге, мысалы, бұрышқа, қуысқа немесе әдетте ашық қалдырылатын есіктің артына орнатпаңыз.
3. Термостатты ерекше жылыту немесе салқындату жағдайлары болуы мүмкін жерге орнатпаңыз, мысалы: тікелей күн сәулесі, шамның, теледидардың немесе радиатордың үстінде немесе сыртқы есік немесе терезе жанындағы қабырғаға.
4. Термостаттың қызмет ету мерзімін қысқартуы мүмкін ылғалды ортаға орнатпаңыз.
5. Егер бояу немесе құрылыс жұмыстары әлі де жүріп жатса, термостатты толығымен жабыңыз немесе орнату алдында бұл жұмыс аяқталғанша күтіңіз.

Барлық сымдар сіздің нақты орналасқан жеріңіздегі жергілікті кодтар мен ережелерге сәйкес келуі керек.

ЕСКІ ТЕРМОСТАТТЫ АЛЫП ТАСТАҢЫЗ

1. Барлық жылыту және салқындату құрамдастарына электр қуатын ӨШІРІҢІЗ (Turn OFF). Барлық жұмыс аяқталғанша электр қуатын қайта қоспаңыз.

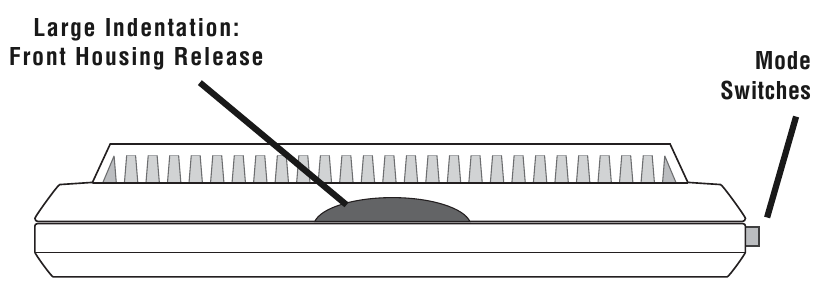

2. Сым қосылымдарын ашу үшін ескі термостатыңыздың алдыңғы бөлігін алыңыз.
3. Пайдаланылатын әрбір сым терминалының жанында басылған әріптерді, сондай-ақ оған қосылған әрбір сымның түсін жазып алыңыз. Өздігінен жабысатын сым жапсырмалары да қоса беріледі.
4. Сымдарды біртіндеп абайлап алып тастаңыз және олардың қабырғаның ішіне қайта түсіп кетпеуі үшін бүгіңіз. Сымның жалаңаш ұштарының бір-біріне тиіп кетуіне жол бермеңіз.
5. Ескі термостаттың бекіту бұрандаларын босатыңыз және оны қабырғадан абайлап алыңыз.

ТЕРМОСТАТТЫҢ НЕГІЗІН ОРНАТЫҢЫЗ

1. Сым оқшаулауын тек 3/8 дюйм (9,5 мм) жалаңаш сым ұштарын қалдырып тазалаңыз және кез келген коррозияны тазалаңыз.
2. Термостаттың қалыпты жұмысына әсер етуі мүмкін желдеткіштердің алдын алу үшін қабырғадағы тесікті жанбайтын оқшаулаумен толтырыңыз.
3. Сымдарды жаңа термостаттың негізгі тақтасындағы тесік арқылы өткізіңіз және негізді қабырғаға қарсы ұстаңыз. Алдыңғы термостаттан бұранда тесіктерін туралап, бекіту бұрандаларын орнатуға тырысыңыз.
4. Егер алдыңғы тесіктерді пайдалану мүмкін болмаса, термостаттың негізін қабырғаға қарсы ұстаңыз, ол түзу және көлденең болып көрінеді (негізді ең жақсы көрініс үшін орналастырыңыз) және жаңа бұранда тесіктерін белгілеңіз. Негізді қабырғаға берілген бұрандаларды пайдаланып бекітіңіз (қажет болса, құрғақ қабырға сияқты жұмсақ материалға орнатқанда берілген пластикалық анкерлерді пайдаланыңыз).

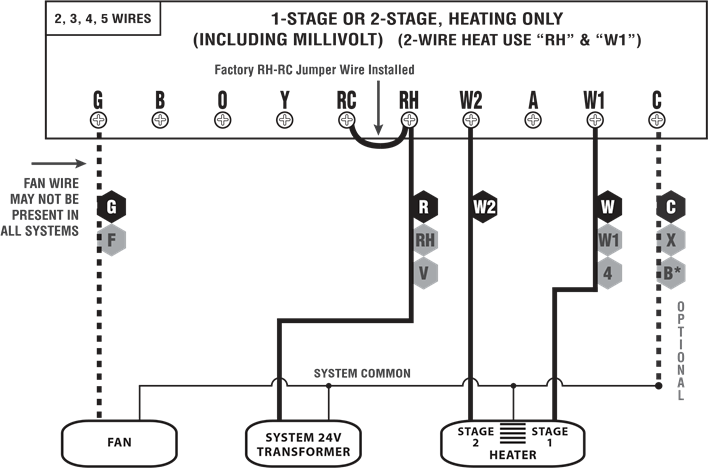

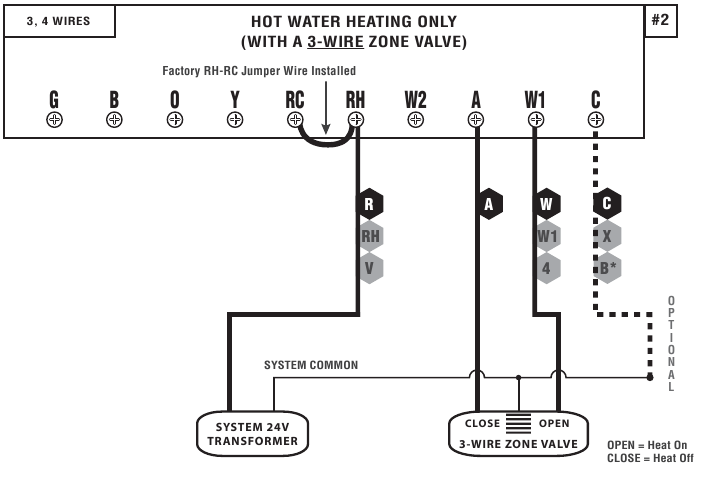

СЫМДАР ТУРАЛЫ АҚПАРАТ

СЫМДАРДЫ ҚОСУ:
Сымдарды термостатқа жалғаған кезде бұранданы қатайтып жатқанда, жалаңаш сым ұштары терминал блогына ТОЛЫҚ кіргізілгеніне көз жеткізіңіз.

СЫМДАРДЫҢ НЕГІЗГІ ТАҚТАСЫ ТУРАЛЫ ЕСКЕРТУ:
Бұл термостат моделі ұқсас модельдердің отбасының бөлігі болып табылады, олардың жалпы сыртқы түрі бірдей. Бұл негізгі тақта басқа модельдердің негізгі тақталарымен бірдей болып көрінсе де, сым қосылымдарының әртүрлі мақсаттарға арналған әртүрлі терминал әріптері болуы мүмкін. Басқа ұқсас көрінетін модельдердің артқы тақталарын және/немесе термостаттың алдыңғы жартысын ауыстырмаңыз. Олай ету қажетсіз жылыту және/немесе салқындату жұмыстарының орын алуына әкелуі мүмкін.

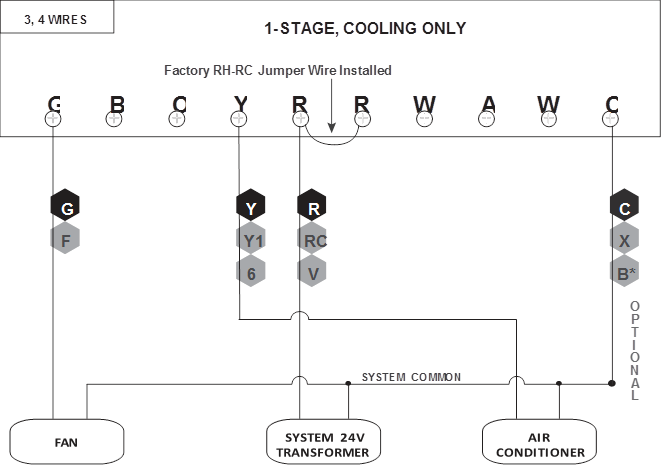

ӘДЕТТЕГІ: САЛҚЫНДАТУ
1-САТЫЛЫ
3, 4 СЫМДАР

ЕСКЕРТПЕ: ҚАРА ТҮСТІ ТЕРМИНАЛ ӘРІПТЕРІ ӘДЕТТЕГІ, СҰР ТҮСТІ ТЕРМИНАЛ ӘРІПТЕРІ БРЕНДКЕ ТӘН

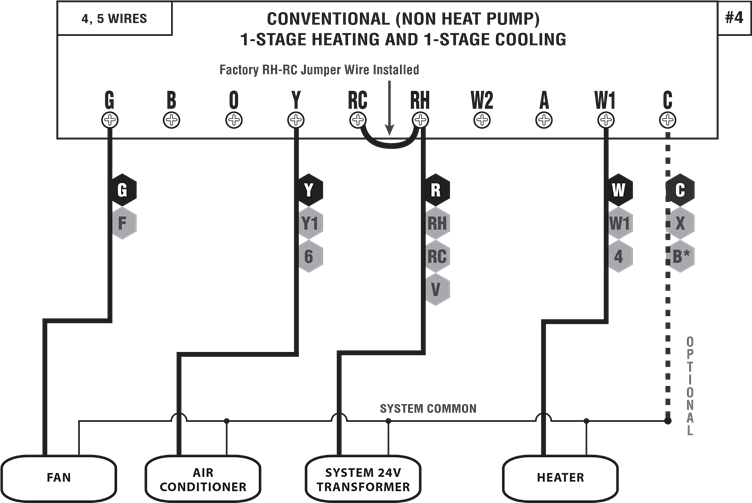

ӘДЕТТЕГІ: ЖЫЛЫТУ ЖӘНЕ САЛҚЫНДАТУ
1-САТЫЛЫ ЖЫЛУ
4, 5 СЫМДАР

ЕСКЕРТПЕ: ҚАРА ТҮСТІ ТЕРМИНАЛ ӘРІПТЕРІ ӘДЕТТЕГІ, СҰР ТҮСТІ ТЕРМИНАЛ ӘРІПТЕРІ БРЕНДКЕ ТӘН

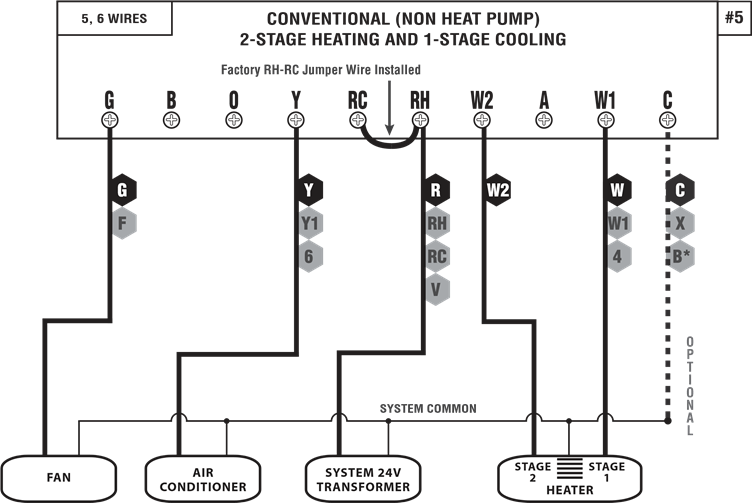

ӘДЕТТЕГІ: ЖЫЛЫТУ ЖӘНЕ САЛҚЫНДАТУ
2-САТЫЛЫ ЖЫЛУ
5, 6 СЫМДАР

ЕСКЕРТПЕ: ҚАРА ТҮСТІ ТЕРМИНАЛ ӘРІПТЕРІ ӘДЕТТЕГІ, СҰР ТҮСТІ ТЕРМИНАЛ ӘРІПТЕРІ БРЕНДКЕ ТӘН

ЕСКЕРТПЕ: ҚАРА ТҮСТІ ТЕРМИНАЛ ӘРІПТЕРІ ӘДЕТТЕГІ, СҰР ТҮСТІ ТЕРМИНАЛ ӘРІПТЕРІ БРЕНДКЕ ТӘН

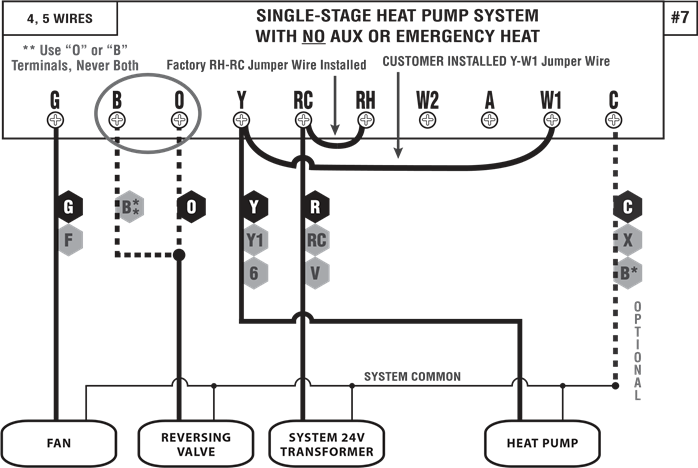

ЖЫЛУ СОРҒЫСЫ: ЖЫЛЫТУ ЖӘНЕ САЛҚЫНДАТУ
ТЕК БІР САТЫЛЫ
4, 5 СЫМДАР

ЕСКЕРТПЕ: ҚАРА ТҮСТІ ТЕРМИНАЛ ӘРІПТЕРІ ӘДЕТТЕГІ, СҰР ТҮСТІ ТЕРМИНАЛ ӘРІПТЕРІ БРЕНДКЕ ТӘН

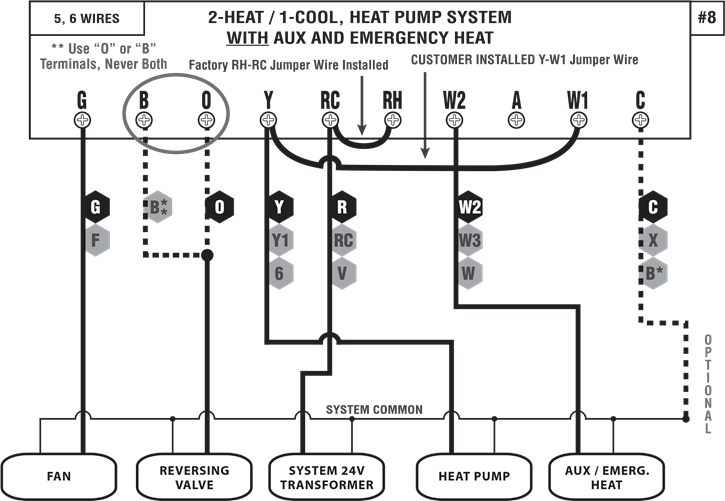

ЖЫЛУ СОРҒЫСЫ: ЖЫЛЫТУ ЖӘНЕ САЛҚЫНДАТУ
AUX / ТӨТЕНШЕ ЖЫЛУМЕН
5, 6 СЫМДАР

ЕСКЕРТПЕ: ҚАРА ТҮСТІ ТЕРМИНАЛ ӘРІПТЕРІ ӘДЕТТЕГІ, СҰР ТҮСТІ ТЕРМИНАЛ ӘРІПТЕРІ БРЕНДКЕ ТӘН

АППАРАТТЫҚ ҚҰРАЛДАРДЫ ОРНАТУ ОПЦИЯЛАРЫ:

Термостаттың схемалық платасында #1-ден #8-ге дейін нөмірленген DIP қосқыштарының қатары бар. Бұл қосқыштардың орны термостаттың қалай жұмыс істейтінін, сондай-ақ СКД дисплей экранында ақпараттың сізге қалай жеткізілетінін өзгертеді. Егер сіз осы опцияларға қандай да бір өзгерістер енгізсеңіз, өзгерістерді келесі жағдайларда ғана тануға болады: ЖЫЛУ/ӨШІРУ/САЛҚЫН режим қосқышының орнын өзгерту немесе схемалық платадағы "HW RST" (Аппараттық құралды қалпына келтіру) түймесін басу. Бұл түймені пайдалану осы нұсқаулықтың "КЕҢЕЙТІЛГЕН ФУНКЦИЯЛАР" бөлімінде толығырақ сипатталған.
Бұл опция қосқыштары өте кішкентай және оларды көзілдірік бұрағышы, ұшы өткір қалам, тіс шұқығыш немесе соған ұқсас заттарды пайдаланып абайлап жылжыту керек. Төменде әрбір опция қосқышы үшін қолжетімді таңдаулар сипатталған:

#1 ҚОСҚЫШ (ЖҮЙЕ): [ӨШІРУ/ОҢҒА = FURN, әдепкі] Бұл параметр жылу сорғылары болып табылмайтын барлық жылыту жүйелерінің көпшілігі үшін қолданылады. Бұл параметрге мысалдар: табиғи газ пеші, ыстық су негізіндегі жылыту және мазутпен жылыту. [ҚОСУ/СОЛҒА = HP] Егер сізде жылу сорғысы қондырғысы болса, осы параметрді пайдаланыңыз (ол сыртқы ауа баптау қондырғысына ұқсайды, бірақ салқындату және жылыту үшін де қолданылады).
#2 ҚОСҚЫШ (ТҮРІ): [ӨШІРУ/ОҢҒА = PROG, әдепкі] Термостат бөлме температурасын сіз күнделікті тәртібіңізге байланысты орнатқан температуралық бағдарлама кезеңдерін орындау арқылы басқарады. [ҚОСУ/СОЛҒА = MAN] Термостат механикалық немесе бағдарламаланбайтын үлгі сияқты қолмен жұмыс істейді. Бұл жұмыс әдісі өте қарапайым және тек бөлме температурасы мен орнатылған температураны көрсетеді; температуралық бағдарламалар, апта күндері немесе сағат уақыты жоқ.
#3 ҚОСҚЫШ (КЕЗЕҢДЕР): [ӨШІРУ/ОҢҒА = 4, әдепкі] Термостат жылыту және салқындату кезінде төрт температуралық бағдарлама кезеңін пайдаланады (ТАҢ, КҮН, КЕШ және ТҮН). Әрбір кезеңнің бөлек басталу уақыты және орнатылған температурасы бар. [ҚОСУ/СОЛҒА = 2] Термостат жоғарыдағыдай жұмыс істейді, алайда жылыту және салқындату үшін тек екі температуралық бағдарлама кезеңі ғана бар (КҮН және ТҮН). Егер сіз әдетте күндіз үйде болсаңыз және тек ұйықтап жатқанда орнатылған температураның өзгеше болуын қажет етсеңіз, бұл ыңғайлырақ болуы мүмкін.
#4 ҚОСҚЫШ (МӘНІ): [ӨШІРУ/ОҢҒА = F, әдепкі] Барлық температура мәндері Фаренгейт шкаласы бойынша көрсетіледі. [ҚОСУ/СОЛҒА = C] Бұл параметр барлық температура мәндерін Цельсий шкаласы бойынша көрсетеді.
#5 ҚОСҚЫШ (УАҚЫТ): [ӨШІРУ/ОҢҒА = 12 HR, әдепкі] Бұл параметр сағат уақытын және температуралық бағдарлама кезеңінің басталу уақытының мәндерін экранда АҚШ стандарты бойынша AM және PM мәндерін пайдаланып көрсетеді. [ҚОСУ/СОЛҒА = 24 HR] Бұл параметр сағат және температуралық бағдарлама кезеңінің басталу уақытының мәндерін экранда 24 HR әскери уақыт форматын пайдаланып көрсетеді (17:30 сағат, 22:00 сағат, AM/PM пайдаланбай).
#6 ҚОСҚЫШ (КЕШІГУ): [ӨШІРУ/ОҢҒА = 5 MIN, әдепкі] Бұл Жылу немесе Салқындату автоматты түрде қосылу немесе өшіру күйіне ауыспас бұрын, олардың Қосулы немесе Өшірулі күйде қалуының ең аз уақытын орнатады. Бұл ішкі кідіріс жүйеңіздің жылдам циклдік жұмысын болдырмайды және әсіресе салқындату қондырғылары үшін жабдықты қорғайды. 5 минуттық параметр көптеген қолданбалар үшін жақсы. [ҚОСУ/СОЛҒА = 2 MIN] Егер сіз жүйеңіздің термостат рұқсат еткеннен гөрі жиірек циклдік жұмыс істеуі керек деп ойласаңыз, онда 2 минуттық параметрді пайдалануға болады.
#7 ҚОСҚЫШ (ҚАЛПЫНА КЕЛТІРУ): [ӨШІРУ/ОҢҒА = ӨШІРУ, әдепкі] Ерте қалпына келтіру мүмкіндігі күнделікті температуралық бағдарламаларды орындаған кезде, термостаттың энергия үнемдейтін кері шегіну (КҮН және ТҮН) бағдарлама кезеңінен жайлылық (ТАҢ және КЕШ) бағдарлама кезеңінің температурасына қалай ауысатынына әсер етеді. Бұл өшірілген кезде, термостат алдағы кезеңнің басталу уақытының басында орнатылған температураны өзгертеді. [ҚОСУ/СОЛҒА = ҚОСУ] Ерте қалпына келтіру мүмкіндігі жүйеңіздің мүмкіндігін есептейді және үйіңіздегі температура кезеңнің басталуына мүмкіндігінше жақын орнатылған мәнге жетуі үшін жылытуды немесе салқындатуды ертерек қосады. Термостат қалпына келтіруді орындап жатқан уақытта, дисплейдің жоғарғы жағында ағымдағы жүйе режимімен кезектесіп "ҚАЛПЫНА КЕЛТІРУДЕ" деген сөздер көрсетіледі.
#8 ҚОСҚЫШ (БАТАРЕЯНЫ БАҚЫЛАУ): [ӨШІРУ/ОҢҒА = ҚОСУ, әдепкі] Бұл параметр батарея деңгейін үнемі бақылап отырады және батареяларды ауыстыру қажет болса, экранда "LOW BAT" (БАТАРЕЯСЫ ТӨМЕН) дегенді көрсетеді. Термостатта батареялар болған кезде әрқашан осы параметрді пайдаланыңыз. [ҚОСУ/СОЛҒА = ӨШІРУ] Бұл параметр тек егер сіз термостатта физикалық түрде батареяларды пайдаланбасаңыз және термостатты толығымен жүйеден ("C" сым терминалы) қуаттандырсаңыз ғана қолданылады.
ГАЗ / ЭЛЕК СЫРҒЫТПАЛЫ ҚОСҚЫШЫ (ЖЕЛДЕТКІШТІҢ ЖҰМЫСЫ): Бұл қосқыш схемалық платадағы физикалық компонент болып табылады және жоғарыда көрсетілген DIP қосқыштарынан әлдеқайда үлкен. [ТӨМЕН = ГАЗ, әдепкі] Бұл параметр жылыту жүйесіне үрлегіш желдеткішті автоматты түрде өзі басқаруға мүмкіндік береді. Әдетте "ГАЗ" параметрін пайдаланатын жүйелер: табиғи газ, пропан немесе мазут пештері. Бұл параметр Салқындату режимінің жұмысына әсер етпейді. [ЖОҒАРЫ = ELEC/HP] Бұл параметр жылу қажет болған кезде жүйенің үрлегіш желдеткішін іске қосады және термостат ЖЫЛУ режимінде болған кезде өз желдеткішін басқармайтын жылыту жүйелері үшін қажет. Жылу сорғысы жүйелері және электр жылыту элементі бар қондырғылар әдетте осы параметрді қажет етеді.

ОРНАТУДЫ АЯҚТАУ

Аппараттық құрал опциялары орнатылғаннан кейін, екі жаңа Energizer® немесе DURACELL® "AA" өлшемді сілтілік батареяларын орнатыңыз. Батареялардың батарея науасында көрсетілген белгілерге сәйкес дұрыс бағытта орнатылғанына көз жеткізіңіз. Егер батареялар аппараттық құралды орнату опцияларын өзгертпес бұрын орнатылған болса, жаңа аппараттық құрал опциясының қосқыш параметрлерін қабылдау үшін ЖЫЛУ/ӨШІРУ/САЛҚЫН Жүйе режимі қосқышының орнын өзгертіңіз.

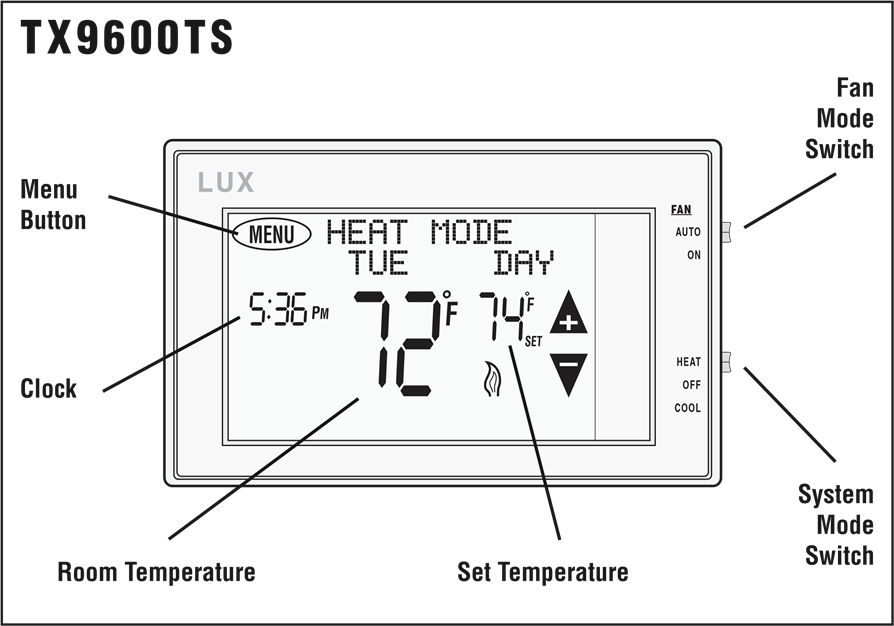

АЛДЫҢҒЫ ПАНЕЛЬ ЭЛЕМЕНТТЕРІ

Төмендегі екі элемент те термостат корпусының оң жағында орналасқан.
ЖЫЛУ / ӨШІРУ / САЛҚЫН, ЖҮЙЕ РЕЖИМІ ҚОСҚЫШЫ: Жылыту жүйесін басқару үшін осы қосқышты ЖЫЛУ күйіне, ал салқындату жүйесін басқару үшін САЛҚЫН күйіне орнатыңыз. ӨШІРУ күйі жылыту және салқындату қондырғыларын өшіреді.
АВТО / ҚОСУ, ЖЕЛДЕТКІШ РЕЖИМІ ҚОСҚЫШЫ: Бұл қосқыш АВТО күйінде болғанда, үрлегіш желдеткіш (егер жүйеңізде болса) жылыту немесе салқындату жұмыс істеп тұрғанда автоматты түрде қосылып-өшіп тұрады. ҚОСУ күйінде болғанда, үрлегіш желдеткіш жылыту немесе салқындату қажеттілігі болса да, болмаса да, тіпті Жүйе режимі қосқышы ӨШІРУ күйінде болса да, үнемі жұмыс істейді.
ЕСКЕРТПЕ: Желдеткіш режимі қосқышы тек егер сіздің жүйеңіз үрлегіш желдеткішті басқару үшін термостаттың "G" сым терминалына сым берсе ғана жұмыс істейді. Желдеткіш режимі қосқышының үрлегіш желдеткіші жоқ жүйелерге (мысалы, ыстық су радиаторы жүйесі) ешқандай әсері жоқ.

ПАЙДАЛАНУ НҰСҚАУЛАРЫ

СЕНСОРЛЫ ЭКРАН МӘЗІРІНІҢ МАЗМҰНЫ

• КҮНДІ/УАҚЫТТЫ ОРНАТУ
• "ЖЫЛУ/САЛҚЫН" БАҒДАРЛАМАЛАРЫН ОРНАТУ/ҚАРАУ (ӨШІРУ режимінде жоқ)
• ФИЛЬТРДІ ПАЙДАЛАНУДЫ ОРНАТУ/ҚАРАУ
• "ЖЫЛУ/САЛҚЫН" ЭНЕРГИЯСЫН ПАЙДАЛАНУДЫ ҚАРАУ (ӨШІРУ режимінде жоқ)
• АУЫТҚУ МӘНІН ОРНАТУ/ҚАРАУ
• ПЕРНЕТАҚТАНЫ БҰҒАТТАУ КОДЫН ОРНАТУ (ӨШІРУ режимінде жоқ)
• "ЖЫЛУ/САЛҚЫН" ТЕМПЕРАТУРАСЫН ТОҚТАТУДЫ ОРНАТУ (ӨШІРУ режимінде жоқ)
• ТЕМПЕРАТУРАНЫ КЕРІ ШЕГІНДІРУ (ӨШІРУ режимінде жоқ)

КҮН МЕН УАҚЫТТЫ ОРНАТУ

МӘЗІР (MENU) түймесін басыңыз. Көрсетілген бірінші мәзір элементі "КҮНДІ/УАҚЫТТЫ ОРНАТУ" (SET DAY/TIME), OK түймесін басыңыз. Күн жыпылықтап тұрғанда, апта күнін орнату үшін ЖОҒАРЫ немесе ТӨМЕН түймесін басыңыз. КЕЛЕСІ (NEXT) түймесін басыңыз, сонда сағат уақыты жыпылықтай бастайды. Уақытты орнату үшін ЖОҒАРЫ немесе ТӨМЕН түймесін пайдаланыңыз, AM/PM көрсеткішінің дұрыс екеніне көз жеткізіңіз. ЖОҒАРЫ немесе ТӨМЕН түймелерін басып тұру сағат сандарын жылдам жылжытады. Қалыпты жұмыс экранына қайта оралу үшін ШЫҒУ (EXIT) түймесін басыңыз.

ЖЫЛЫТУ ЖӘНЕ САЛҚЫНДАТУ

Жылыту немесе салқындату жүйесінің негізгі жұмысын Жүйе режимі қосқышында ЖЫЛУ немесе САЛҚЫН таңдау арқылы алуға болады. Экрандағы Орнатылған температура сандарын түртіңіз, сонда олар жыпылықтай бастайды. Олар жыпылықтап тұрғанда, ЖОҒАРЫ және ТӨМЕН түймелері де көрсетіледі, оларды ағымдағы Орнатылған температураны реттеу үшін пайдалануға болады. Термостат алғаш рет қосылған кезде, сағат орнатылғанға дейін зауыттан алдын ала орнатылған әдепкі температуралық тәртіпті орындайды (төменде көрсетілген).

Термостаттың жылыту немесе салқындатуды шақырып жатқанын көрсету үшін экранда индикаторлар бар. Жылу режимі қосқышының күйінде экранда жалын болады. Тұрақты жалын термостаттың жылыту жүйесін іске қосуды шақырмайтынын білдіреді, ал жыпылықтаған жалын сіздің жылыту жүйесінің қазір жұмыс істеп тұруы керек екенін білдіреді. Салқындату режимі қосқышының күйінде экранда қар ұшқыны болады. Тұрақты қар ұшқыны термостаттың салқындату жүйесін іске қосуды шақырмайтынын білдіреді, ал жыпылықтаған қар ұшқыны сіздің салқындату жүйесінің қазір жұмыс істеп тұруы керек екенін білдіреді.

АВАРИЯЛЫҚ ЖЫЛУ

(Тек жылу сорғысының конфигурациясы). Қалыпты Жылу режимінде тұрғанда, EMER (ТЖ) түймесін бір рет басу Авариялық жылу режимін іске қосады. Авариялық жылу режимінде тұрғанда, экранның жоғарғы жағы "Жылу режимінен" "Авариялық жылуға" өзгереді. EMER (ТЖ) түймесін тағы бір рет басу Авариялық жылуды аяқтайды және қалыпты Жылу режиміне қайтарады. Авариялық жылу режимінде тұрғанда қуат жоғалса, қуат қайта қосылғаннан кейін де термостат Авариялық жылу режимінде қала береді.
Авариялық жылу режимі жылу сорғысы жүйесінің бірінші кезеңінің қосылуына жол бермейді және тек "W2" жылу терминалын (Қосымша жылу) негізгі жылыту көзі ретінде пайдаланады. Бұл сыртқы температуралар тиімді жұмысты қолдау үшін тым төмен болса, жылу сорғысының энергияны ысырап етуіне жол бермейді, сонымен қатар сыртқы температуралар өндірушінің ұсыныстарынан төмен болса, жылу сорғысының зақымдануын болдырмауы мүмкін. Әрбір жылу сорғысының әртүрлі жұмыс сипаттамалары болғандықтан, жылу сорғысын өшіріп, Авариялық жылу режимінде қашан жұмыс істеу керектігін анықтау үшін жылу сорғысының әдебиетін қарауыңыз керек.

СКД ДИСПЛЕЙІНІҢ АРТҚЫ ЖАРЫҒЫ

Дисплей экраны түнде немесе жарық деңгейі төмен жерлерде көруге көмектесу үшін жарықтандырылған. Сенсорлық панельдің кез келген жерін басу дисплейді шамамен 10 секундқа жарықтандырады. Жарық қосылып тұрғанда орын алатын кез келген экран басулары 10 секундтық таймерді қалпына келтіреді, нәтижесінде экран қосымша 10 секундқа жарықтандырылады.

ТЕМПЕРАТУРАНЫ АЛМАСТЫРУ

Қалыпты жұмыс экранында тұрғанда, Орнатылған температура сандарын басып, содан кейін ЖОҒАРЫ немесе ТӨМЕН түймелерін басу арқылы орнатылған температураны уақытша өзгертуге болады. Орнатылған температура келесі алдағы бағдарлама кезеңінің (Таң, Күн, Кеш, Түн) басталу уақыты жеткенде жадта сақталған бағдарламаланған мәнге қайта оралады. Уақытша алмастыру күшінде болған кезде, дисплей экранында "ЖЫЛУДЫ АЛМАСТЫРУ" (HEAT OVRRIDE) немесе "САЛҚЫНДАТУДЫ АЛМАСТЫРУ" (COOL OVRRIDE) деген сөздер көрсетіледі. Алмастыруды немесе ҰСТАУ (HOLD) түймесін екі рет басу, немесе режим қосқышын ӨШІРУ күйіне жылжытып, қысқа үзіліс жасап, содан кейін қайтадан ЖЫЛУ немесе САЛҚЫН күйіне ауыстыру арқылы жоюға болады. Қалыпты жұмыс режимінде тұрғанда, дисплейде "ЖЫЛУ РЕЖИМІ" (HEAT MODE) немесе "САЛҚЫНДАТУ РЕЖИМІ" (COOL MODE) деп көрсетілуі керек.

ЖҰМЫС ІСТЕУДІҢ ЕҢ ТӨМЕН УАҚЫТЫ

Термостатта жылыту немесе салқындату жүйесінің зақымдануын болдырмау үшін жүктемені қосу және жүктемені өшіру арасында 5 минуттық әдепкі ішкі кідіріс бар, бұл өте жиі циклдік жұмыс кезінде пайда болуы мүмкін. Егер орнатылған температураны қолмен өзгерткен кезде жылыту немесе салқындату бірден қосылмаса, кем дегенде 5 минут күтіңіз, сонда жүйе қалыпты жұмысын қайта бастауы керек.

ТЕМПЕРАТУРАНЫ ҰСТАУ

Температураны ұстау бекітілген орнатылған температураны сақтау үшін пайдаланылады. Ұстау басталғаннан кейін, термостат орнатылған температураны шексіз сақтайды. Термостаттың қуаты жеткілікті болса, Ұстауды күндер, апталар немесе тіпті айлар бойы пайдалануға болады. Ұстау режиміне кіру үшін: ҰСТАУ (HOLD) түймесін бір рет басыңыз, сонда дисплейде "ЖЫЛУДЫ ҰСТАУ" (HEAT HOLD) немесе "САЛҚЫНДАТУДЫ ҰСТАУ" (COOL HOLD) деген сөздер пайда болады. Ұстауды жою үшін ҰСТАУ (HOLD) түймесін тағы бір рет басыңыз. Температураны ұстау кезінде желілік қуаттың ақауы орын алса, қуат қайта қосылғаннан кейін де термостат Ұстау режимінде қала береді.
ЕСКЕРТПЕ: Егер сіз термостатты ұзақ уақыт бойы (қараусыз) Ұстау режимінде қалдыруды жоспарласаңыз, жылыту және салқындату жүйесінің сенімді жұмысын қамтамасыз ету үшін кетпес бұрын жаңа Energizer® немесе DURACELL® "AA" өлшемді сілтілік батареяларын орнату ұсынылады.

СТАТИКАЛЫҚ ЕСКЕРТУ

Бұл термостат қалыпты статикалық электр разрядтарынан қорғалған, алайда өте құрғақ ауа райында құрылғыны зақымдау қаупін азайту үшін, термостатқа қол тигізбес бұрын жерге қосылған металл затқа қол тигізіңіз.

ТЕМПЕРАТУРАЛЫҚ БАҒДАРЛАМАЛАР

Әдепкі бойынша, бұл термостатта Жылу және Салқындату режимдері үшін 4 бөлек бағдарлама кезеңі бар, олар: ТАҢ, КҮН, КЕШ және ТҮН. Әрбір кезең келесі кезеңнің басталу уақытында аяқталады. Жылу бағдарламалары ЖЫЛУ режимінде, ал салқындату бағдарламалары САЛҚЫНДАТУ режимінде орнатылады.
ЕСКЕРТПЕ: Егер термостат күніне 4 кезеңнің орнына тек 2 кезеңді пайдалану үшін конфигурацияланған болса (АППАРАТТЫҚ ҚҰРАЛДАРДЫ ОРНАТУ ОПЦИЯЛАРЫ), термостат тек КҮН және ТҮН кезеңдерін пайдаланады. ТАҢ және КЕШ кезеңдері экранда көрінбейді.
Төмендегі мысалдар Жылу режимін пайдаланып көрсетілген. Салқындату режимінде бағдарламалау Жүйе режимі қосқышы Салқындату күйінде болғанда дәл осылай жасалады.

ТЕМПЕРАТУРАЛЫҚ БАҒДАРЛАМАЛАРДЫ ОРНАТУ

МӘЗІР (MENU) түймесін басыңыз, содан кейін "ЖЫЛУ БАҒДАРЛАМАЛАРЫН ОРНАТУ/ҚАРАУ" (SET/REVIEW HEAT PROGMS) көрсетілгенше АЙНАЛДЫРУ (SCROLL) түймесін басыңыз, содан кейін бағдарламалау экранына кіру үшін OK түймесін басыңыз. ТАҢ кезеңінің басталу уақытын реттеу үшін ЖОҒАРЫ және ТӨМЕН түймелерін пайдаланыңыз, содан кейін жылжу үшін КЕЛЕСІ (NEXT) түймесін басыңыз. ТАҢ кезеңінің орнатылған температурасын реттеу үшін ЖОҒАРЫ және ТӨМЕН түймелерін пайдаланыңыз, содан кейін жылжу үшін КЕЛЕСІ (NEXT) түймесін басыңыз. Енді КҮН кезеңінің басталу уақыты мен орнатылған температурасын реттеңіз, әрқайсысынан кейін жылжу үшін КЕЛЕСІ (NEXT) түймесін басыңыз. КЕШ және ТҮН бағдарлама кезеңдерінің басталу уақыты мен орнатылған температураларын реттеу үшін осы қадамдарды жалғастырыңыз.
ТҮН кезеңі аяқталған кезде термостат сейсенбіге өтеді, ал ТАҢ кезеңінің басталу уақыты жыпылықтайды. Дүйсенбі кезеңдерін орнату үшін пайдаланған қадамдарды орындаңыз, әрбір жыпылықтаған мән арқылы жылжу үшін КЕЛЕСІ (NEXT) түймесін басыңыз.

БАҒДАРЛАМАНЫ КӨШІРУ ФУНКЦИЯСЫ

Көшіру функциясы аптаның кез келген басқа күніне бір күннен барлық бағдарлама ақпаратын көшіруге мүмкіндік береді. Жылу бағдарламаларын көшіру үшін термостат Жылу режимінде болуы керек, ал салқындату бағдарламаларын көшіру үшін термостат Салқындату режимінде болуы керек. Авариялық жылу (тек жылу сорғысының конфигурациялары) Жылу температурасының бағдарламасын пайдаланады. Температураны бағдарламалау экранында тұрғанда, "КӨШІРУ" (COPY) түймесін бір рет басыңыз. Экранның жоғарғы жағында "БАҒДАРЛАМАНЫ КӨШІРУ" (COPY PROGRAM) деген сөздер қысқа уақытқа жыпылықтайды, содан кейін "КІМНЕН" (FROM) және "КІМГЕ" (TO) деген сөздер шығады. "КІМНЕН" (FROM) деген сөздің астында аптаның жыпылықтаған күні болады. ЖОҒАРЫ және ТӨМЕН түймелерін пайдаланып, көшіргіңіз келетін күнді таңдаңыз. КЕЛЕСІ (NEXT) түймесін бір рет басыңыз. Сіздің көшіру күніңіз енді "КІМГЕ" (TO) деген сөздің астында жыпылықтаған күнмен тұрақты болуы керек. Көшіргіңіз келетін күнді таңдау үшін ЖОҒАРЫ және ТӨМЕН түймелерін пайдаланыңыз. КӨШІРУ (COPY) түймесін бір рет қысқа басу көшіруді орындайды және "КІМГЕ" (TO) деген сөздің астында жыпылықтаған күн келесі күнге жылжиды. Бастапқы көз күнінен қалған күндерге бірінен соң бірін көшіруді жалғастыру үшін КӨШІРУ (COPY) түймесін қысқа бір рет басуды жалғастыра аласыз. "КІМГЕ" (TO) деген сөздің астында жыпылықтап тұрғанда, оларды басып өту үшін ЖОҒАРЫ түймесін басу арқылы белгілі күндерді өткізіп жіберуге болады. Қалыпты жұмыс экранына қайта оралу үшін ШЫҒУ (EXIT) түймесін басыңыз.

ҚОСЫМША ФУНКЦИЯЛАР

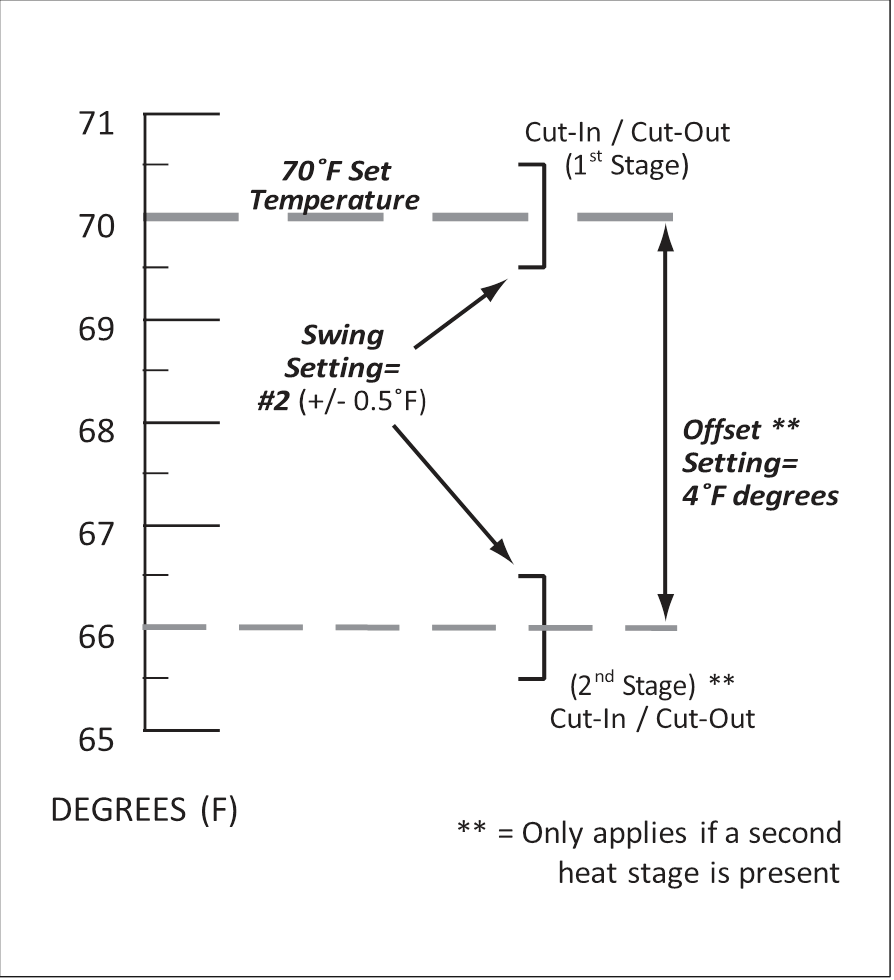

ТЕМПЕРАТУРАНЫҢ АУЫТҚУЫН РЕТТЕУ, ЫҒЫСТЫРУДЫ РЕТТЕУ ЖӘНЕ ТЕМПЕРАТУРАНЫ КАЛИБРЛЕУ

ЕСКЕРТПЕ: Ауытқуды реттеу, Ығыстыруды реттеу және Калибрлеу параметрлерін уақытында орындау керек, себебі термостат уақыт біткеннен кейін және батырманы баспай шамамен 10 секундтан кейін автоматты түрде осы реттеу экрандарынан шығады.

АУЫТҚУ СИПАТТАМАСЫ: Термостат бөлме температурасы қажетті температурадан ауытқыған сайын жылыту немесе салқындату жүйесін қосу және өшіру арқылы жұмыс істейді. Бұл ауытқу мөлшері ауытқу деп аталады. Әдетте, сіздің жүйеңіз сағатына шамамен 3-тен 6 ретке дейін қосылуы керек. Ауытқу саны аз болған сайын жүйе жиі қосылады, сондықтан бөлме температурасы дәлірек және тұрақты болады. Ауытқу саны көп болған сайын жүйе әр жолы ұзағырақ жұмыс істейді және сағатына қосылу саны азаяды. Тек бір ғана ауытқу параметрі бар және ол жылыту және салқындату режимдерінде бірінші және екінші сатылардың (егер бар болса) қосылу және өшіру нүктелерін анықтайды. Ауытқу параметрінің диапазоны #1 мен #9 аралығында (0,25°F-тан 2,25°F-қа дейін, 0,25°F градус қадаммен (немесе Цельсий үшін 0,14°C-тан 1,25°C-қа дейін, 0,14°C градус қадаммен)). Ауытқу нөмірі 1 әдепкі параметр болып табылады.
ЫҒЫСТЫРУ СИПАТТАМАСЫ: Бұл параметр градус саны ретінде көрсетіледі және табиғаты бойынша ауытқуға ұқсас, бірақ ол тек екінші (қосалқы) жылыту сатысының жұмысына әсер етеді, егер бар болса. Ығыстыру параметрінің диапазоны 0°F-тан 9°F градусқа дейін (0°C-тан 5°C градусқа дейін). 0 градусқа орнатылған кезде, екінші жылыту сатысы кәдімгі жылыту режимінде толығымен өшіріледі (төтенше жылыту режимі жылу сорғысы конфигурациялары үшін әлі де жұмыс істейді). Ығыстыру мәні екінші жылыту сатысының қосылуы үшін қажетті температураның қанша градус болатынын анықтайды. Бұл параметрді бірінші сатымен салыстырғанда екінші жылыту сатысын пайдалану қымбатырақ болатын жағдайларда энергияны үнемдеу үшін пайдалануға болады.

ТЕМПЕРАТУРАНЫ КАЛИБРЛЕУ СИПАТТАМАСЫ: Бұл термостаттағы ішкі температура сенсоры зауытта дәл калибрленген және көп жағдайда бұл параметрге өзгерістер енгізудің қажеті жоқ. Температураны калибрлеу мүмкіндігі өлшенген температураны бастапқы мәнінен плюс немесе минус 5°F (3°C) градусқа дейін қолмен ығыстыруға мүмкіндік береді. Бұл мүмкіндік бір үйде бірнеше термостат пайдаланылса, осы термостатты басқа бір немесе бірнеше термостатпен сәйкестендіру немесе синхрондау үшін пайдалы болуы мүмкін.
АУЫТҚУДЫ, ЫҒЫСТЫРУДЫ ЖӘНЕ КАЛИБРЛЕУДІ ӨЗГЕРТУ ҮШІН: MENU (МӘЗІР) батырмасын басыңыз, содан кейін экранда "SET/REVIEW SWING VALUE" ("АУЫТҚУ МӘНІН ОРНАТУ/ҚАРАУ") көрсетілгенше SCROLL (АЙНАЛДЫРУ) батырмасын басыңыз, содан кейін OK (ЖАРАЙДЫ) батырмасын басыңыз. Экранның жоғарғы жағында "ADJUST VALUE SWING" ("АУЫТҚУ МӘНІН РЕТТЕУ") сөздері және жыпылықтайтын бір сан пайда болады. #1-ден #9-ға дейінгі сан мәнін өзгерту үшін ЖОҒАРЫ және ТӨМЕН батырмаларын пайдаланыңыз. Ауытқу параметрін қабылдау және Ығыстыру параметріне өту үшін NEXT (КЕЛЕСІ) батырмасын басыңыз.
Ауытқу мәні қабылданғаннан кейін экранның жоғарғы жағында "ADJUST VALUE OFFSET" ("ЫҒЫСТЫРУ МӘНІН РЕТТЕУ") сөздері және жыпылықтайтын бір температура саны пайда болады. 0°F пен 9°F градус (0°C-тан 5°C-қа дейін) арасындағы сан мәнін өзгерту үшін ЖОҒАРЫ және ТӨМЕН батырмаларын пайдаланыңыз. 0° (нөл) градус параметрі кәдімгі жылыту режимінде 2-ші жылыту сатысын өшіреді. Ығыстыру параметрін қабылдау және Калибрлеу параметріне өту үшін NEXT (КЕЛЕСІ) батырмасын басыңыз.
Ығыстыру мәні қабылданғаннан кейін экранның жоғарғы жағында "ADJUST VALUE CAL" ("КАЛИБРЛЕУ МӘНІН РЕТТЕУ") сөздері және жыпылықтайтын бір температура саны пайда болады. – 5°F және +5°F (–3°C және +3°C) арасындағы сан мәнін өзгерту үшін ЖОҒАРЫ және ТӨМЕН батырмаларын пайдаланыңыз. 0° (нөл) градус параметрі әдепкі мән болып табылады және көрсетілген бөлме температурасын өлшенген көрсеткіштен өзгертпейді. Калибрлеу параметрін қабылдау және Ауытқу параметріне қайта оралу үшін NEXT (КЕЛЕСІ) батырмасын басыңыз. Үш параметр мәніңізді қарау үшін NEXT (КЕЛЕСІ) батырмасын басуды жалғастыра аласыз немесе қалыпты жұмыс экранына қайта оралу үшін EXIT (ШЫҒУ) батырмасын басыңыз.

КЕРІ ҚАЙТАРУ ФУНКЦИЯСЫ

Кері қайтару функциясы температураны басып тастау және температураны ұстап тұру функцияларына ұқсас, себебі екеуі де бағдарламаланған күнделікті режимді орындаудың орнына бекітілген температураны ұстап тұру үшін пайдаланылады. Кері қайтаруды 1-12 сағатқа немесе 1-30 күнге дейін реттей алатын ұзағырақ мерзімге созылатын температураны басып тастаумен бірдей деп санауға болады. Әдепкі бойынша, жылыту режимінде кері қайтару іске қосылған кезде, пайдаланылатын температура ағымдағы температурадан 5F (3C) градусқа төмен болады. Салқындату режимі үшін пайдаланылатын температура ағымдағы температурадан 5F (3C) градусқа жоғары болады.

ЕСКЕРТПЕ: Кері қайтару параметрлерін уақытында орындау керек, себебі термостат уақыт біткеннен кейін және батырманы баспай шамамен 10 секундтан кейін автоматты түрде осы реттеу экрандарынан шығады.

КЕРІ ҚАЙТАРУДЫ БАСТАУ ҮШІН: MENU (МӘЗІР) батырмасын басыңыз, содан кейін "TEMPERATURE SETBACK" ("ТЕМПЕРАТУРАНЫ КЕРІ ҚАЙТАРУ") көрсетілгенше SCROLL (АЙНАЛДЫРУ) батырмасын басыңыз, содан кейін OK (ЖАРАЙДЫ) батырмасын басыңыз. Экранның жоғарғы жағында "OVERRIDE LEFT" ("БАСЫП ТАСТАУ ҚАЛДЫ") сөздері және екі сан мен "HRS" сөзі пайда болады. Бекітілген температураны қанша уақыт ұстап тұрғыңыз келетінін (1-ден 12 сағатқа дейін) орнату үшін ЖОҒАРЫ және ТӨМЕН батырмаларын пайдаланыңыз. 12 сағаттан ұзағырақ мерзімге орнатқыңыз келсе, ЖОҒАРЫ батырмасын басуды жалғастырыңыз. Дисплей "HRS" қалды дегеннен "DAYS" қалды дегенге өзгереді, 1-ден 30 күнге дейін қол жетімді мерзімі бар. Кері қайтарудың қажетті мерзімін таңдағаннан кейін, алға жылжу үшін NEXT (КЕЛЕСІ) батырмасын басыңыз. Дисплей "OVERRIDE LEFT" қалды дегеннен "OVERRIDE TEMPERATURE" ("ТЕМПЕРАТУРАНЫ БАСЫП ТАСТАУ") дегенге өзгереді. Кері қайтару мерзімінде пайдаланылатын қажетті температураны таңдау үшін ЖОҒАРЫ және ТӨМЕН батырмаларын пайдаланыңыз. Аяқтағаннан кейін, параметрді қабылдау және қалыпты жұмыс экранына қайта оралу үшін NEXT (КЕЛЕСІ) батырмасын басыңыз.

КЕРІ ҚАЙТАРУДЫ БОЛДЫРМАУ ҮШІН: Кері қайтаруды HOLD (ҰСТАП ТҰРУ) батырмасын екі рет басу арқылы немесе режим қосқышын OFF (ӨШІРУ) күйіне жылжытып, қысқа үзіліс жасап, содан кейін HEAT (ЖЫЛЫТУ) немесе COOL (САЛҚЫНДАТУ) күйіне қайта ауыстыру арқылы болдырмауға болады. Қалыпты жұмыс режимінде дисплейде "HEAT MODE" ("ЖЫЛЫТУ РЕЖИМІ") немесе "COOL MODE" ("САЛҚЫНДАТУ РЕЖІМІ") деп жазылуы керек.

ТЕМПЕРАТУРАНЫҢ ШЕКТЕУ ТОҚТАТУЛАРЫ

Екі тәуелсіз температураны орнату шектеу тоқтатулары бар: максималды жылу температурасын орнату және минималды салқындату температурасын орнату. Бұл тоқтатулар пайдаланушының температураны басып тастау немесе ұстап тұру сияқты қалыпты әрекеттерді орындауына кедергі келтірмейді. Жылу шектеу тоқтатуы температураны жылу шектеу параметрінен жоғары реттеуге жол бермейді. Салқындату шектеу тоқтатуы температураны салқындату шектеу параметрінен төмен реттеуге жол бермейді. Бұл температура тоқтатуларының әрқайсысын пайдаланушы бір градус қадаммен реттей алады және бұл параметрлер рұқсатсыз өзгертулерді болдырмау үшін таңдауға болатын 2 сандық кодпен қорғалған. Әдепкі бойынша, бұл 2 сандық код "00" болып табылады және температура тоқтатуларын осы кодпен пайдалануға болады.

ЕСКЕРТПЕ: Температура шектеу тоқтату параметрлерін уақытында орындау керек, себебі термостат уақыт біткеннен кейін және батырманы баспай шамамен 10 секундтан кейін параметрлер экрандарынан автоматты түрде шығады.

Төмендегі мысалдар жылыту режимі үшін максималды температураны орнату үшін көрсетілген. Салқындату режимі үшін температура шектеу тоқтатуын орнату дәл осылай жүзеге асырылады, жүйе режимі қосқышы салқындату күйінде болады және оның орнына салқындату үшін минималды температураны орнатасыз. Температура тоқтату құлпы коды таңдалғаннан кейін, осы код жылу және салқындату температурасының тоқтатулары үшін де пайдаланылады.
ТЕМПЕРАТУРА ШЕКТЕУ ТОҚТАТУЫН ОРНАТУ ҮШІН:
MENU (МӘЗІР) батырмасын басыңыз, содан кейін "SET HEAT TEMP STOP" ("ЖЫЛУ ТЕМПЕРАТУРАСЫНЫҢ ТОҚТАТУЫН ОРНАТУ") көрсетілгенше SCROLL (АЙНАЛДЫРУ) батырмасын басыңыз, содан кейін OK (ЖАРАЙДЫ) батырмасын басыңыз. Экранның жоғарғы жағында "ENTER CODE" ("КОДТЫ ЕНГІЗУ") және "TEMP STOP" ("ТЕМПЕРАТУРА ТОҚТАТУЫ") сөздері және сол жақта екі сан пайда болады. Ағымдағы температура тоқтату құлпы кодын енгізу үшін ЖОҒАРЫ және ТӨМЕН батырмаларын пайдаланыңыз ("00" әдепкі бойынша). Алға жылжу үшін NEXT (КЕЛЕСІ) батырмасын басыңыз. Егер енгізілген код ағымдағы температура тоқтату құлпы кодына сәйкес келмесе, "WRONG CODE" ("ҚАТЕ КОД") сөздері қысқа жыпылықтайды және дұрыс кодты қайта енгізуге тырысуға болады. Егер ағымдағы код дұрыс енгізілсе, қажетті температура тоқтату құлпы кодын басқа нәрсеге өзгерту мүмкіндігіне ие боласыз. Экранның жоғарғы жағында "SET CODE" ("КОДТЫ ОРНАТУ") және "TEMP STOP" ("ТЕМПЕРАТУРА ТОҚТАТУЫ") сөздері және сол жақта екі сан пайда болады. Пайдаланылатын қажетті температура тоқтату құлпы кодын енгізу үшін ЖОҒАРЫ және ТӨМЕН батырмаларын пайдаланыңыз және алға жылжу үшін NEXT (КЕЛЕСІ) батырмасын басыңыз.
Экранның жоғарғы жағында "SET HEAT RANGE STOP" ("ЖЫЛУ ДИАПАЗОНЫНЫҢ ТОҚТАТУЫН ОРНАТУ") сөздері және ортасында екі үлкен температура саны пайда болады. Қажетті максималды жылу температурасының мәнін (немесе салқындату режимі үшін минималды температура мәнін) реттеу үшін ЖОҒАРЫ және ТӨМЕН батырмаларын пайдаланыңыз. Аяқтағаннан кейін, параметрді қабылдау және қалыпты жұмыс экранына қайта оралу үшін NEXT (КЕЛЕСІ) батырмасын басыңыз.

ТЕМПЕРАТУРА ТОҚТАТУ ҚҰЛПЫ КОДЫҢЫЗДЫ ҰМЫТЫП ҚАЛСАҢЫЗ: Кодты зауыттық әдепкі "00" күйіне қайтаруға болады, ол үшін келесі қадамдарды орындаңыз. Жүйе режимі қосқышын жылыту немесе салқындату күйінде бастаңыз, содан кейін OFF (ӨШІРУ) күйіне өзгертіңіз. HOLD (ҰСТАП ТҰРУ), NEXT (КЕЛЕСІ) және OK (ЖАРАЙДЫ) батырмаларын бір уақытта кемінде 10 секунд басып тұрыңыз. Экранда температура тоқтату құлпы кодының зауыттық әдепкі "00" күйіне сәтті қайтарылғанын растау үшін қысқаша "00" көрсетіледі.

ПЕРНЕТАҚТАНЫ БҰҒАТТАУ

Термостат параметрлерін рұқсатсыз өзгертуді болдырмау үшін сенсорлық панель батырмаларын құлыптауға болады.

ЕСКЕРТПЕ: Бұл пернетақтаны құлыптау нұсқауларын уақытында орындау керек, себебі термостат уақыт біткеннен кейін және батырманы баспай шамамен 10 секундтан кейін пернетақтаны құлыптау экрандарынан автоматты түрде шығады және қалыпты жұмыс экранына қайта оралады.

ПЕРНЕТАҚТАНЫ ҚҰЛЫПТАУ ҮШІН: Жүйе режимі қосқышы жылыту немесе салқындату күйінде болуы керек. MENU (МӘЗІР) батырмасын басыңыз, содан кейін "SET KEYBOARD LOCK CODE" ("ПЕРНЕТАҚТАНЫ ҚҰЛЫПТАУ КОДЫН ОРНАТУ") көрсетілгенше SCROLL (АЙНАЛДЫРУ) батырмасын басыңыз, содан кейін OK (ЖАРАЙДЫ) батырмасын басыңыз. Экранның жоғарғы жағында "ENTER CODE" ("КОДТЫ ЕНГІЗУ") сөздері және сол жақта төрт сан пайда болады. Термостатты құлыптау үшін пайдаланғыңыз келетін 4 сандық кодты таңдаңыз. Әр санды жеке өзгерту үшін ЖОҒАРЫ және ТӨМЕН батырмаларын пайдаланыңыз, қай сан таңдалғанын айналдыру үшін NEXT (КЕЛЕСІ) батырмасын пайдаланыңыз. OK (ЖАРАЙДЫ) батырмасын басу экранда көрсетілген 4 сандық кодты пайдаланып термостат сенсорлық панелін құлыптайды және термостаттың енді құлыпталғанын растау үшін құлып белгішесі көрсетіліп, қалыпты жұмыс экранына қайта оралады.

ПЕРНЕТАҚТАНЫ АШУ ҮШІН: Құлып белгішесін басыңыз және экранның жоғарғы жағында "UNLOCK KEYBOARD?" ("ПЕРНЕТАҚТАНЫ АШУ?") сөздері пайда болады. Құлыпты ашу кодын енгізуді жалғастыру үшін OK (ЖАРАЙДЫ) батырмасын басыңыз (немесе болдырмау үшін EXIT (ШЫҒУ) батырмасын басыңыз). Экранның жоғарғы жағында "ENTER CODE" ("КОДТЫ ЕНГІЗУ") сөздері және сол жақта төрт сан пайда болады. Термостатты бастапқыда құлыптау үшін пайдаланылған дұрыс құлыпты ашу кодын енгізу қажет болады. Әр санды жеке өзгерту үшін ЖОҒАРЫ және ТӨМЕН батырмаларын пайдаланыңыз, қай сан таңдалғанын айналдыру үшін NEXT (КЕЛЕСІ) батырмасын пайдаланыңыз. Экранда дұрыс құлыптау коды енгізілген кезде, OK (ЖАРАЙДЫ) батырмасын басу термостаттың құлпын ашады. Егер енгізілген код ағымдағы пернетақтаны құлыптау кодына сәйкес келмесе, "WRONG CODE" ("ҚАТЕ КОД") сөздері қысқа жыпылықтайды және дұрыс кодты қайта енгізуге тырысуға болады.

ПЕРНЕТАҚТАНЫ ҚҰЛЫПТАУ КОДЫҢЫЗДЫ ҰМЫТЫП ҚАЛСАҢЫЗ: Келесі қадамдар термостатқа қайта қол жеткізуге мүмкіндік береді. Термостаттың алдыңғы бөлігін қабырғадан алыңыз және термостат схемалық платасындағы "HW RST" АППАРАТТЫҚ ҚАЙТА ЖҮКТЕУ батырмасын қысқаша басыңыз. Бұл батырманы пайдалану туралы қосымша ақпарат осы бөлімде кейінірек сипатталған.

АУА ФИЛЬТРІНІҢ МОНИТОРЫ

Үрлегіш желдеткіш пен ауа өткізгіштерін пайдаланатын көптеген жүйелерде ауа сүзгісі бар, оны ауыстыруға болады немесе тазалауды қажет етеді. Сүзгі әдетте үрлегіш желдеткіш орналасқан ауа өңдегіште орналасады. Бұл термостат мүмкіндігі жүйеңіздің сүзгісін дұрыс күтіп ұстау және/немесе мерзімді ауыстыру аралықтарын қадағалауға көмектеседі.
Ауа сүзгісінің мониторы сүзгі мониторы соңғы рет қайта орнатылғаннан бері орын алған сүзгіні пайдалану ұзақтығын есептейді. Бұл мүмкіндік тек ақпараттық мақсаттарға арналған және жылыту немесе салқындату жабдығыңыздың немесе термостаттың жұмысына әсер етпейді. Сүзгіні пайдалану ұзақтығы аяқталған кезде, дисплей экранының жоғарғы жағында ағымдағы КҮН және КЕЗЕҢМЕН кезектесіп "CHANGE FILTER" ("СҮЗГІНІ АУЫСТЫРУ") сөздері пайда болады.

СҮЗГІ ТУРАЛЫ АҚПАРАТҚА ҚОЛ ЖЕТКІЗУ ҮШІН: MENU (МӘЗІР) батырмасын басыңыз, содан кейін "SET/REVIEW FILTER USAGE" ("СҮЗГІНІ ПАЙДАЛАНУДЫ ОРНАТУ/ҚАРАУ") көрсетілгенше SCROLL (АЙНАЛДЫРУ) батырмасын басыңыз, содан кейін OK (ЖАРАЙДЫ) батырмасын басыңыз. Экранның жоғарғы жағында "FILTER USAGE COUNT" ("СҮЗГІНІ ПАЙДАЛАНУ ЕСЕБІ") сөздері және сүзгі есептегіші соңғы рет қайта орнатылғаннан бері өткен сағаттардың жалпы саны пайда болады. Алға жылжу үшін NEXT (КЕЛЕСІ) батырмасын басыңыз.
Экранның жоғарғы жағында "FILTER USAGE RESET?" ("СҮЗГІНІ ПАЙДАЛАНУДЫ ҚАЙТА ОРНАТУ?") сөздері пайда болады. Сүзгі есептегішін ағымдағы шектеу параметрінің басынан бастап қайта орнату үшін OK (ЖАРАЙДЫ) батырмасын басыңыз. Алға жылжу үшін NEXT (КЕЛЕСІ) батырмасын басыңыз.
Экранның жоғарғы жағында "ADJUST VALUE FILTER LIMIT" ("СҮЗГІ ШЕКТЕУ МӘНІН РЕТТЕУ") сөздері пайда болады. Бұл қалыпты жұмыс экранында "CHANGE FILTER" ("СҮЗГІНІ АУЫСТЫРУ") көрсетілместен бұрын қанша сүзгінің жұмыс істеу уақытының өтуіне болатыны үшін ағымдағы параметр мәнін көрсетеді. Бұл параметрді реттеу диапазоны 0 сағаттан 2000 сағатқа дейін, әдепкі бойынша 720 сағат. Сүзгі шектеу параметрі 0 (нөл) сағат сүзгі мониторы мүмкіндігін өшіреді. Аяқтағаннан кейін, барлық параметрлерді сақтау және қалыпты жұмыс экранына қайта оралу үшін EXIT (ШЫҒУ) батырмасын басыңыз.
ЕСКЕРТПЕ: Ауа сүзгілері қанша күнге есептелгеніне байланысты сатылады. Сүзгінің бір күндік жұмыс істеу уақыты іс жүзінде тек 8 сағат болып саналады (толық 24 емес, себебі сіздің жылыту және/немесе салқындату жүйеңіз уақыттың шамамен үштен бірі ғана жұмыс істейді). "90 күндік" сүзгі үшін 720 сағат шектеу параметрін пайдалану керек, ал "30 күндік" сүзгі үшін 240 шектеу параметрін пайдалану керек.

ЭНЕРГИЯНЫ ПАЙДАЛАНУ МОНИТОРЫ

Сіздің термостатыңызда жылыту және салқындату жүйелеріңіз үшін "қосылу уақытының" мөлшерін жазатын таймер бар. Жылыту және салқындату режимдері үшін көрсетілетін үш жазба бар:
1) Бүгінгі күнге дейін жүйенің жұмыс істеу уақытының мөлшері.
2) Кешегі жүйенің жұмыс істеу уақытының мөлшері.
3) Таймер қайта орнатылғаннан бергі жүйенің жалпы жинақталған жұмыс істеу уақыты.

Жылу энергиясын пайдалану туралы ақпарат жүйе режимі қосқышы жылыту күйінде болғанда көрсетіледі, ал салқындату энергиясын пайдалану туралы ақпарат жүйе режимі қосқышы салқындату күйінде болғанда көрсетіледі. Төмендегі мысалдар жылыту режимінде энергияны пайдалануды қарау үшін көрсетілген. Салқындату режимінде ақпаратты қарау дәл осылай салқындату режимінде жүзеге асырылады.

ЭНЕРГИЯНЫ ПАЙДАЛАНУ ТАЙМЕРЛЕРІН КӨРУ ҮШІН: MENU (МӘЗІР) батырмасын басыңыз, содан кейін "REVIEW HEAT ENERGY USAGE" ("ЖЫЛУ ЭНЕРГИЯСЫН ПАЙДАЛАНУДЫ ҚАРАУ") көрсетілгенше SCROLL (АЙНАЛДЫРУ) батырмасын басыңыз, содан кейін OK (ЖАРАЙДЫ) батырмасын басыңыз. Экранның жоғарғы жағында "TODAYS ENERGY USAGE" ("БҮГІНГІ ЭНЕРГИЯНЫ ПАЙДАЛАНУ") сөздері және жылыту жүйесінің жұмыс істеу уақытының мөлшері (сағаттар мен минуттар үшін "HH:MM" ретінде көрсетіледі) пайда болады. Жылыту режимі үшін бүгінгі пайдалану, кешегі пайдалану және жалпы жинақталған пайдалану арасында ауысу үшін NEXT (КЕЛЕСІ) батырмасын пайдаланыңыз. ЕСКЕРТПЕ: Жалпы жинақталған пайдалану үшін таймер ең көбі 99 сағат 59 минутқа дейін жазады, содан кейін дисплей ортасында қос нүктесіз тек сағаттар үшін "HHHH" болып өзгереді.
Жалпы жинақталған пайдаланудан кейін NEXT (КЕЛЕСІ) батырмасын басу экранның жоғарғы жағында "TOTAL USAGE RESET?" ("ЖАЛПЫ ПАЙДАЛАНУДЫ ҚАЙТА ОРНАТУ?") сөздерін көрсетеді. Осы экранда OK (ЖАРАЙДЫ) батырмасын басу жылу энергиясын пайдалану таймерін тазартады және қайтадан 0-ден (нөлден) басталады. Қалыпты жұмыс экранына қайта оралу үшін EXIT (ШЫҒУ) батырмасын басыңыз.

АППАРАТТЫҚ ҚАЙТА ЖҮКТЕУ

Аппараттық қайта жүктеу батырмасы ("HW RST" деп белгіленген) схемалық платаның оң жағына қарай, HW батарея ұстағышының астында орналасқан шағын дөңгелек батырма болып табылады. Бұл батырманы басу LCD RST дисплей экранының толық толтырылуына, жылыту және салқындату жүктемесі релелерінің өшуіне, аппараттық орнату опциясы қосқыштарының күйін оқуға және термостат құрамдастарының ішкі жүйелік тексеруін орындауға әкеледі. Егер сіздің термостатыңыз дұрыс жұмыс істемесе, аппараттық қайта жүктеу батырмасын басу бұл әрекетті түзетуі мүмкін. Аппараттық қайта жүктеу орындалған кезде температура бағдарламалары өшірілмейді, алайда сағатты ағымдағы күн мен уақытқа сәйкестендіру үшін өзгертуге тура келеді.

БАҒДАРЛАМАЛЫҚ ҚАЙТА ЖҮКТЕУ

Бағдарламалық қайта жүктеу батырмасы ("SW RST" деп белгіленген) схемалық платаның оң жағына қарай, SW батарея ұстағышының астында орналасқан шағын дөңгелек батырма болып табылады. Бағдарламалық қайта жүктеу барлық RST жылыту және салқындату температурасы бағдарламаларын және пайдаланушы реттейтін бағдарламалық құрал мәндерін, мысалы: Ауытқу, Ығыстыру және Калибрлеуді бастапқы зауыттық әдепкі мәндеріне өшіру үшін пайдаланылады. Бағдарламалық қайта жүктеуді орындау үшін бағдарламалық қайта жүктеу батырмасын кемінде 5 секунд басып тұрыңыз. LCD дисплей экраны толық толтырылады, содан кейін қалыпты күйге қайта оралады. Термостат бағдарламалық қайта жүктеу орындалғаннан кейін де ағымдағы күн мен уақытты сақтайды.

БАТАРЕЯНЫ АУЫСТЫРУ

Бұл термостат екі "AA" сілтілік батареясымен жұмыс істейді. Сенімді жұмысты қамтамасыз ету үшін батареяларды ЖЫЛЫНА КЕМІНДЕ бір рет ауыстыру керек (немесе дисплей экранының төменгі жағында "LO-BATTERY" белгішесі пайда болса, ертерек ауыстыру керек). Батареялар термостаттың артқы жағында, схемалық платаның жоғарғы жағында орналасқан. Термостаттың алдыңғы бөлігін термостат корпусының жоғарғы және төменгі жағынан тікелей сыртқа қарай тартып, артқы жартысынан алуға болады, бұл жоғарғы және төменгі шеттерінің ортасында үлкен ойықтар бар.
Жаңа батареяларды орнатқан кезде, біз тек жаңа Energizer® немесе DURACELL®, "AA" өлшемді сілтілік батареяларды пайдалануды ұсынамыз. Дұрыс орнатуды қамтамасыз ету үшін батарея бөлігінде көрсетілген полярлық белгілерін сақтаңыз. Аяқтағаннан кейін термостаттың алдыңғы жағын негізге келтіріп, алдыңғы және артқы жартысын бірге дұрыс бекіту үшін қатты басыңыз.

ТЕХНИКАЛЫҚ КӨМЕК

Егер сізде осы термостатты орнату немесе пайдалану кезінде қандай да бір проблемалар туындаса, нұсқаулықты мұқият және толық қарап шығыңыз. Егер сізге көмек қажет болса, біздің Техникалық көмек көрсету бөліміне 856-234-8803 телефоны бойынша дүйсенбі мен жұма аралығында Шығыс стандартты уақыты бойынша сағат 8:00-ден 16:30-ға дейін хабарласыңыз. Сондай-ақ, сіз тәулік бойы кез келген уақытта http://www.luxproducts.com сайтында онлайн режимінде техникалық көмек ала аласыз. Біздің веб-сайтымыз ақаулықтарды жою нұсқаулықтарын, ең көп таралған техникалық сұрақтарға жауаптарды ұсынады, сонымен қатар сізге ыңғайлы уақытта техникалық қолдау қызметкерлерімізге сұрақтарыңызды электрондық пошта арқылы жіберуге мүмкіндік береді.

ШЕКТЕУЛІ КЕПІЛДІК

Егер бұл құрылғы материалдардағы немесе жұмыстағы ақауларға байланысты бастапқы сатып алынған күннен бастап үш жыл ішінде істен шықса, LUX өз қалауы бойынша оны жөндеуге немесе ауыстыруға міндеттенеді. Бұл кепілдік апат, дұрыс пайдаланбау немесе орнату нұсқауларын орындамау салдарынан болған зақымдарды қамтымайды. Болжамды кепілдіктердің ұзақтығы бастапқы сатып алынған күннен бастап үш жылмен шектеледі. Кейбір штаттар болжамды кепілдіктің қанша уақытқа созылатынына шектеулер қоюға рұқсат бермейді, сондықтан жоғарыдағы шектеу сізге қолданылмауы мүмкін. Ақаулы немесе ақаулы құрылғыларды сатып алуды растайтын құжатпен бірге сатып алу орнына қайтарыңыз. Термостатты қайтармас бұрын "ТЕХНИКАЛЫҚ КӨМЕК" бөлімін қараңыз. Сатып алушы осы құрылғыны орнату және пайдалану нәтижесінде туындаған кездейсоқ және жанама зақымдар үшін барлық тәуекелдер мен жауапкершілікті өз мойнына алады. Кейбір штаттар кездейсоқ немесе жанама зақымдарды алып тастауға рұқсат бермейді, сондықтан жоғарыдағы алып тастау сізге қолданылмауы мүмкін. Бұл кепілдік сізге нақты заңды құқықтар береді, сонымен қатар сізде штаттан штатқа өзгеретін басқа да құқықтар болуы мүмкін. Тек АҚШ пен Канадада қолданылады.

СЫНАП ТУРАЛЫ ЕСКЕРТУ ЖӘНЕ ҚАЙТА ӨҢДЕУ ТУРАЛЫ ХАБАРЛАМА:

Сынап қауіпті материал болып саналады. Егер бұл өнім герметикалық түтікшеде сынабы бар термостатты алмастыратын болса, қайта өңдеу және дұрыс кәдеге жарату туралы нұсқаулар үшін жергілікті қалдықтарды басқару органына хабарласыңыз. Оны қоқысқа тастау сіздің штатыңызда заңсыз болуы мүмкін.
