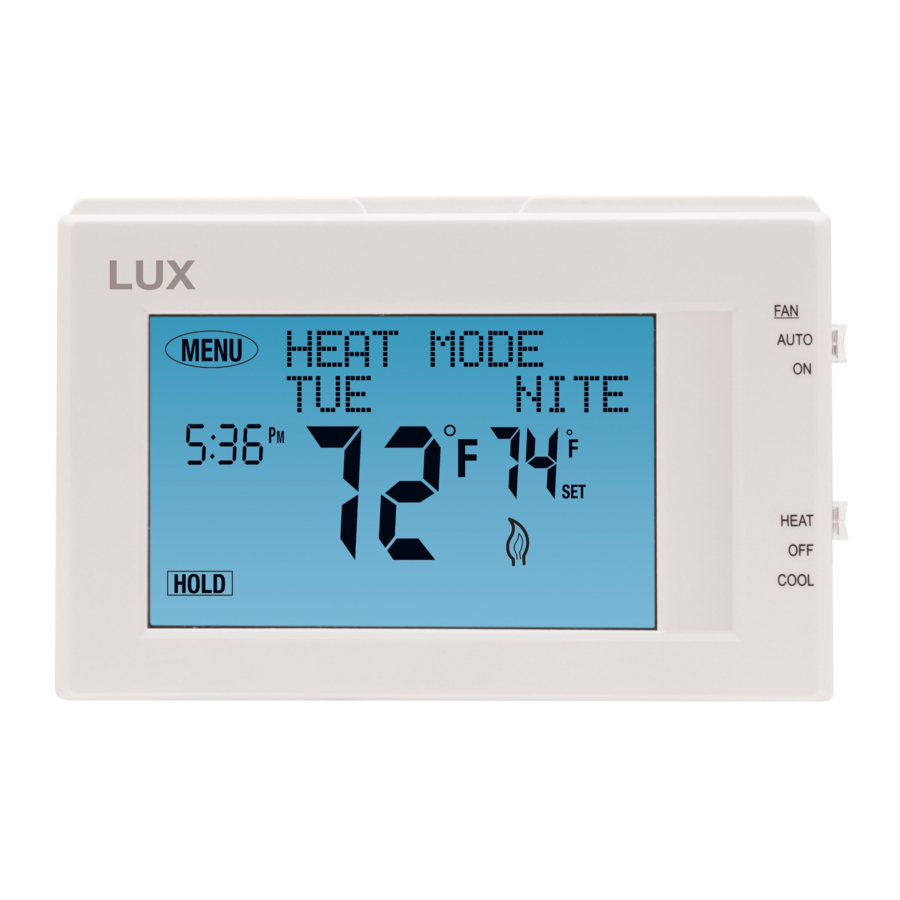

LUX TX9600TS Mwongozo wa Kidhibiti cha Halijoto cha Skrini ya Kugusa Kinachoweza Kuratibiwa kwa Siku 7

• Tafadhali soma maelekezo haya yote kwa makini kabla ya kuanza usakinishaji.
• Andika alama ya kila terminal ya waya kwenye mfumo wako wa zamani wa waya wa kidhibiti cha halijoto kabla ya kuondoa kidhibiti chako cha zamani cha halijoto.
• Usijali rangi ya waya kwa kuwa zinaweza zisiendane na kiwango chochote. Tafadhali unganisha waya kwa kutumia alama za herufi za terminal.

Asante kwa imani yako katika bidhaa yetu. Ili kupata matokeo bora kutoka kwa uwekezaji wako, tafadhali soma na ufuate taratibu za usakinishaji kwa makini, na hatua moja kwa wakati. Hii itakuokoa muda na kupunguza nafasi ya kuharibu kidhibiti cha halijoto au labda mfumo wako wa kupasha joto na kupoeza. Maelekezo haya yanaweza kuwa na maelezo zaidi ya yale ambayo yanaweza kuhitajika kwa usakinishaji wako mahususi.

Tumia tu Betri za Alkali za Energizer® au DURACELL®.
Energizer® ni chapa ya biashara iliyosajiliwa ya Eveready Battery Company, Inc. DURACELL® ni chapa ya biashara iliyosajiliwa ya The Gillette Company, Inc.

UWEZO WA MFUMO

Kiwango cha umeme cha kidhibiti hiki cha halijoto ni Ampea 1.5 kwa kila terminal, na kiwango cha juu cha mzigo wa pamoja wa 3.0A kwa terminal zote pamoja.

INAENDANA NA:

• Mifumo mingi ya kupasha joto na kupoeza ya volti 24
• Hatua 1 au 2 za Kupasha joto / Hatua 1 ya Kupoeza: Mifumo ya Gesi, Mafuta au Umeme
• Hatua 1 au 2 za Kupasha joto / Hatua 1 ya Kupoeza: Mifumo ya Pampu ya Joto
• Vali za eneo la haidroniki (maji moto) zenye waya 3
• Hita za Millivolti za Gesi

HAIENDANI NA:

• Mifumo ya volteji ya laini ya 120/240 VAC (bila transfoma), muulize muuzaji wako wa LUX kuhusu vidhibiti vya halijoto ili kudhibiti mifumo hii.

VIPENGELE

• Uratibu wa Siku 7 wa Joto 1 au 2 / Baridi 1
• Upatanifu wa Kimataifa kwa aina zote za mfumo
• Kila siku ya juma inaweza kuratibiwa tofauti
• Rahisi kutumia, uendeshaji wa menyu ya skrini ya kugusa
• Vipindi vinavyoweza kuchaguliwa na mtumiaji kwa siku (2 au 4)
• Uendeshaji unaoweza kuchaguliwa na mtumiaji unaoweza kuratibiwa au usioratibiwa
• Onyesho lenye mwanga la LuxLight® EL (Electro-Luminescent).
• Kifuatiliaji cha matumizi ya nishati
• Kipima muda cha maisha cha kichujio cha hewa kinachoweza kuratibiwa
• Kifungio cha kibodi kinachoweza kuratibiwa kwa watumiaji wasioidhinishwa
• Kushikilia halijoto kwa mikono
• Kushikilia likizo kunakoweza kurekebishwa (siku 1 hadi 30)
• Ubatilishaji wa muda wa halijoto
• Tofauti ya halijoto inayoweza kurekebishwa / kiwango cha mzunguko
• Mpangilio wa Kukabiliana wa hatua ya 2 ya joto unaoweza kurekebishwa
• Usawazishaji wa halijoto ya mtumiaji
• Vizuizi vya kikomo cha halijoto vilivyowekwa vya joto/baridi vinavyoweza kurekebishwa
• Urejeshaji mahiri
• Nguvu mbili (betri na/au mfumo wa volti 24 unaoendeshwa)
• Hifadhi ya kumbukumbu isiyo na betri
• Onyesho la halijoto la F/C
• Onyesho la saa la saa 12/24
• Ucheleweshaji wa muda unaoweza kuchaguliwa wa dakika 5/2 kwa ajili ya ulinzi wa vifaa

ZANA UNAZOWEZA KUHITAJI:

• Bisibisi
• Kistripu cha Waya
• Kikata Waya
• Kiwanda cha kuchimba visima kilicho na biti za kuchimba visima zilizopangwa (usakinishaji mpya pekee)

MAHALI PA KUPACHIKA

Katika usakinishaji wa uingizwaji, paka kidhibiti kipya cha halijoto mahali pa kile cha zamani isipokuwa masharti yaliyoorodheshwa hapa chini yanaonyesha vinginevyo. Katika usakinishaji mpya, tafadhali fuata miongozo hii ya jumla:

1. Pachika kidhibiti cha halijoto kwenye ukuta wa ndani, takriban futi 5 (m 1.5) juu ya sakafu.
2. Usipate kidhibiti cha halijoto mahali ambapo mzunguko wa hewa ni duni kama vile kwenye kona, alcove, au nyuma ya mlango ambao kwa kawaida huachwa wazi.
3. Usipate kidhibiti cha halijoto mahali ambapo hali zisizo za kawaida za kupasha joto au kupoeza zinaweza kuwepo, kama vile: mwanga wa jua wa moja kwa moja, juu ya taa, televisheni, au radiator, au ukutani karibu na mlango au dirisha la nje.
4. Usipate katika mazingira yenye unyevunyevu, kwani hii inaweza kusababisha kutu ambayo inaweza kufupisha maisha ya kidhibiti cha halijoto.
5. Ikiwa uchoraji au kazi ya ujenzi bado inaendelea, funika kidhibiti cha halijoto kabisa au subiri hadi kazi hii ikamilike kabla ya usakinishaji.

Wiring zote lazima zilingane na kanuni na kanuni za eneo lako ambazo ziko katika eneo lako mahususi.

ONDOA KIDHIBITI CHA ZAMANI CHA HALIJOTO

1. Zima umeme kwa vipengele vyote vya kupasha joto na kupoeza. Usiwashe umeme hadi kazi yote ikamilike.
2. Ondoa sehemu ya mbele ya kidhibiti chako cha zamani cha halijoto ili kufichua miunganisho ya waya.
3. Andika herufi zilizochapishwa karibu na kila terminal ya waya inayotumika, na pia rangi ya kila waya iliyounganishwa nayo. Lebo za waya za kujibandika pia zimeambatanishwa.
4. Ondoa waya kwa uangalifu moja baada ya nyingine, na uzipinde kwa namna ambayo hazianguki ndani ya ukuta. Usiruhusu ncha za waya tupu kugusana.
5. Legeza skrubu za kupachika kwa kidhibiti cha zamani cha halijoto na uiondoe kwa uangalifu kutoka kwa ukuta.

SAKINISHA MSINGI WA KIDHIBITI CHA HALIJOTO

MWONEKANO WA JUU WA KIDHIBITI CHA HALIJOTO

1. Vua insulation ya waya ukiacha ncha za waya tupu za 3/8 ndani pekee (9.5mm), na usafishe kutu yoyote iliyopo.
2. Jaza ufunguzi wa ukuta kwa insulation isiyoweza kuwaka ili kuzuia rasimu kuathiri utendaji wa kawaida wa kidhibiti cha halijoto.
3. Pitisha waya kupitia ufunguzi kwenye bamba la msingi jipya la kidhibiti cha halijoto, na ushikilie msingi dhidi ya ukuta. Jaribu kupanga mashimo ya skrubu kutoka kwa kidhibiti cha halijoto cha awali, na usakinishe skrubu za kupachika.
4. Ikiwa mashimo ya awali hayawezi kutumika, shikilia msingi wa kidhibiti cha halijoto dhidi ya ukuta ili uonekane sawa na usawa (weka msingi kwa mwonekano bora) na uweke alama kwa mashimo mapya ya skrubu. Ambatanisha msingi kwenye ukuta kwa kutumia skrubu zilizotolewa (tumia nanga za plastiki zilizotolewa ikiwa inahitajika wakati wa kupachika kwa nyenzo laini kama vile ukuta kavu).

TAARIFA ZA WIRING

KUUNGANISHA WAYA:
Wakati wa kuambatisha waya kwenye kidhibiti cha halijoto, tafadhali hakikisha kuwa ncha za waya tupu zinashikiliwa NDANI kabisa ya kizuizi cha terminal huku skrubu ikikazwa.

TAARIFA YA BAMBA LA MSINGI YA WIRING:
Muundo huu wa kidhibiti cha halijoto ni sehemu ya familia ya miundo inayofanana ambayo ina mwonekano sawa wa jumla. Ingawa bamba hili la msingi linaweza kuonekana sawa na bamba za msingi kutoka kwa miundo mingine, miunganisho ya waya inaweza kuwa na herufi tofauti za terminal kwa madhumuni tofauti. Tafadhali usibadilishe bamba za nyuma na/au nusu za mbele za kidhibiti cha halijoto za miundo mingine inayofanana. Kufanya hivyo kunaweza kusababisha uendeshaji usiohitajika wa kupasha joto na/au kupoeza kutokea.

MAELEZO YA MCHORO WA WIRING:
(Muhimu, tafadhali soma maelezo yote kabla ya kuunganisha waya)

• Ikiwa maelezo yaliyotolewa katika michoro ifuatayo ya wiring hayaelezei au hayalingani na mfumo wako, tafadhali rejelea sehemu ya "MSAADA WA KIUFUNDI" ya mwongozo huu, na uwasiliane nasi kabla ya kuondoa wiring yoyote ya kidhibiti chako cha zamani cha halijoto.
• Waya zote zilizokatwa zilizoonyeshwa kwenye michoro ya wiring ni za hiari, au matumizi yao yanategemea aina au chapa yako mahususi ya mfumo. Kwa mfano: Mchoro #1 unaonyesha waya ya feni kama ya hiari. Ikiwa mfumo wako hauna feni, kuliko terminal hii haitatumika.
• Herufi za terminal zilizoonyeshwa kwa rangi nyeusi zinawakilisha matumizi ya kawaida ya wiring. Kulingana na chapa ya mfumo wako au kidhibiti cha halijoto, herufi zako za terminal zinaweza zisiendane kabisa. Herufi za terminal zilizoonyeshwa kwa rangi ya kijivu zinawakilisha miundo mingine inayowezekana ya wiring ambayo unaweza kuona kwenye terminal zako za kidhibiti cha zamani cha halijoto.
• Terminal ya hiari ya "C" hutumiwa kuwezesha kidhibiti cha halijoto na mfumo wa volti 24, kwa kutumia waya ya Kawaida ya Mfumo. Hii inaweza kutumika peke yake, au pamoja na usakinishaji wa betri kama nakala rudufu. KUMBUKA: kuunganisha waya ya Kawaida ya Mfumo kwenye kidhibiti cha halijoto sio lazima ili kupasha joto na kupoeza kufanya kazi vizuri.
• Ikiwa kidhibiti chako cha zamani cha halijoto kina waya za "Y" na "C", basi "C" ina uwezekano mkubwa wa kuwa waya ya Kawaida ya Mfumo.
• Kwa mifumo ya Pampu ya Joto, utatumia terminal ya "O" au terminal ya "B" kwenye kidhibiti hiki cha halijoto, lakini sio zote mbili. Ikiwa kidhibiti chako cha zamani cha halijoto kina waya za "O" na "B", basi "B" ina uwezekano wa kuwa waya ya Kawaida ya Mfumo na inaweza kuunganishwa kwenye terminal ya "C". Kuunganisha waya ya Kawaida ya Mfumo kwenye terminal ya "B" ya kidhibiti hiki cha halijoto kunaweza kuharibu kidhibiti cha halijoto, na pia mfumo wako wa kupasha joto na kupoeza.
• Baadhi ya mifumo ya Pampu ya Joto ina waya ya joto la umeme la AUX (kawaida W2), na pia waya tofauti ya joto la umeme la Dharura (kawaida E). Kidhibiti hiki cha halijoto kinatumia terminal ya W2 kwa joto la AUX na Dharura. Bandika waya yako ya "E", na uhakikishe kuwa vipengele vyote vinafanya kazi bila hiyo.
• Ikiwa unabadilisha kidhibiti cha zamani cha halijoto ambacho kina saa ya mitambo, kunaweza kuwa na waya mbili zilizoandikwa kama "C" kwa nguvu ya saa. Bandika waya hizi na usiziunganishe kwenye terminal ya "C" ya kidhibiti hiki cha halijoto.

MICHORO YA WIRING

KAWAIDA: KUPASHA JOTO
HATUA 1 AU 2
WAYA 2, 3, 4, 5

KUMBUKA: HERUFI NYEUSI ZA TERMINAL NI ZA KAWAIDA, HERUFI ZA TERMINAL ZA KIJIVU NI MAHUSUSI KWA CHAPA

KAWAIDA: KUPASHA JOTO
VALI YA ENEO LA WAYA 3
WAYA 3, 4

KUMBUKA: HERUFI NYEUSI ZA TERMINAL NI ZA KAWAIDA, HERUFI ZA TERMINAL ZA KIJIVU NI MAHUSUSI KWA CHAPA

KAWAIDA: KUPOEZA
HATUA YA 1
WAYA 3, 4

KUMBUKA: HERUFI NYEUSI ZA TERMINAL NI ZA KAWAIDA, HERUFI ZA TERMINAL ZA KIJIVU NI MAHUSUSI KWA CHAPA

KAWAIDA: KUPASHA JOTO NA KUPOEZA
JOTO LA HATUA YA 1
WAYA 4, 5

KUMBUKA: HERUFI NYEUSI ZA TERMINAL NI ZA KAWAIDA, HERUFI ZA TERMINAL ZA KIJIVU NI MAHUSUSI KWA CHAPA

KAWAIDA: KUPASHA JOTO NA KUPOEZA
JOTO LA HATUA YA 2
WAYA 5, 6

KUMBUKA: HERUFI NYEUSI ZA TERMINAL NI ZA KAWAIDA, HERUFI ZA TERMINAL ZA KIJIVU NI MAHUSUSI KWA CHAPA

KAWAIDA: KUPASHA JOTO NA KUPOEZA
TRANSFOMA MBILI
WAYA 5, 6

KUMBUKA: HERUFI NYEUSI ZA TERMINAL NI ZA KAWAIDA, HERUFI ZA TERMINAL ZA KIJIVU NI MAHUSUSI KWA CHAPA

PUMPU YA JOTO: KUPASHA JOTO NA KUPOEZA
HATUA MOJA TU
WAYA 4, 5

KUMBUKA: HERUFI NYEUSI ZA TERMINAL NI ZA KAWAIDA, HERUFI ZA TERMINAL ZA KIJIVU NI MAHUSUSI KWA CHAPA

PUMPU YA JOTO: KUPASHA JOTO NA KUPOEZA
YENYE JOTO LA AUX / DHARURA
WAYA 5, 6

KUMBUKA: HERUFI NYEUSI ZA TERMINAL NI ZA KAWAIDA, HERUFI ZA TERMINAL ZA KIJIVU NI MAHUSUSI KWA CHAPA

CHAGUO ZA USAKAJI WA VIFAA:

Kwenye ubao wa saketi wa kidhibiti cha halijoto, kuna safu ya swichi za DIP, iliyoandikwa #1 hadi #8. Nafasi ya swichi hizi itabadilisha jinsi kidhibiti cha halijoto kinavyofanya kazi, na pia jinsi taarifa inavyokufikishia kwenye skrini ya LCD. Ukifanya mabadiliko yoyote kwenye chaguo hizi, mabadiliko hayatambuliki isipokuwa kama ama: ubadilishe nafasi ya swichi ya modi ya HEAT/OFF/COOL, au ubonyeze kitufe cha "HW RST" (Upyaji wa Vifaa) kwenye ubao wa saketi. Matumizi ya kitufe hiki yameelezwa zaidi katika sehemu ya "SIFA ZA KINA" ya mwongozo huu.
Swichi hizi za chaguo ni ndogo sana na zinapaswa kuhamishwa kwa uangalifu kwa kutumia vitu kama vile: bisibisi ya miwani, kalamu yenye ncha nyembamba, kijiti cha meno, au vitu sawa. Orodha iliyo hapa chini inaeleza chaguo zinazopatikana kwa kila swichi ya chaguo:

SWITCH #1 (MFUMO): [OFF/KULIA = FURN, chaguo-msingi] Mpangilio huu unatumika kwa mifumo mingi ya kupasha joto ambayo si pampu za joto. Mifano ya mpangilio huu ni: tanuru ya gesi asilia, joto la msingi la maji moto, na joto la mafuta. [ON/KUSHOTO = HP] Tumia mpangilio huu ikiwa una kitengo cha pampu ya joto (ambayo inaonekana kama kitengo cha kiyoyozi cha nje, lakini kinatumika kwa kupoeza na kupasha joto).
SWITCH #2 (AINA): [OFF/KULIA = PROG, chaguo-msingi] Kidhibiti cha halijoto hudhibiti halijoto ya chumba kwa kufuata vipindi vya programu ya halijoto ambavyo umeweka kulingana na ratiba yako ya kila siku. [ON/KUSHOTO = MAN] Kidhibiti cha halijoto hufanya kazi kwa mikono kama kielelezo cha kimitambo au kisichoweza kuratibiwa. Njia hii ya uendeshaji ni ya msingi sana na inaonyesha tu halijoto ya chumba na halijoto iliyowekwa; hakuna programu za halijoto, siku za juma, au nyakati za saa.
SWITCH #3 (VIPINDI): [OFF/KULIA = 4, chaguo-msingi] Kidhibiti cha halijoto hutumia vipindi vinne vya programu ya halijoto katika kupasha joto na kupoeza (ASUBUHI, MCHANA, JIONI, na USIKU). Kila kipindi kina wakati tofauti wa kuanza na halijoto iliyowekwa. [ON/KUSHOTO = 2] Kidhibiti cha halijoto hufanya kazi kwa njia sawa na hapo juu, hata hivyo kuna vipindi viwili tu vya programu ya halijoto kwa kupasha joto na kupoeza (MCHANA na USIKU). Hii inaweza kuwa rahisi zaidi ikiwa kwa kawaida uko nyumbani wakati wa mchana, na unahitaji tu halijoto iliyowekwa kuwa tofauti wakati umelala.
SWITCH #4 (KIPIMO): [OFF/KULIA = F, chaguo-msingi] Thamani zote za halijoto huonyeshwa kwa kutumia kipimo cha Fahrenheit. [ON/KUSHOTO = C] Mpangilio huu huonyesha thamani zote za halijoto kwa kutumia kipimo cha Selsiasi.
SWITCH #5 (WAKATI): [OFF/KULIA = Saa 12, chaguo-msingi] Mpangilio huu huonyesha nyakati za saa na thamani za wakati wa kuanza kwa kipindi cha programu ya halijoto kwenye skrini kwa kutumia thamani za kawaida za Marekani za AM na PM. [ON/KUSHOTO = Saa 24] Mpangilio huu huonyesha saa na thamani za wakati wa kuanza kwa kipindi cha programu ya halijoto kwenye skrini kwa kutumia umbizo la wakati wa kijeshi wa saa 24 (saa 17:30, saa 22:00, bila kutumia AM/PM).
SWITCH #6 (UCHELEWESHAJI): [OFF/KULIA = Dakika 5, chaguo-msingi] Hii huweka urefu wa chini wa muda ambao Joto au Poezi lazima ibaki ama Imewashwa au Imezimwa, kabla ya kubadilika kiotomatiki hadi hali mbadala ya Imewashwa au Imezimwa. Ucheleweshaji huu wa ndani huzuia mzunguko wa haraka wa mfumo wako na hutoa ulinzi wa vifaa hasa kwa vitengo vya kupoeza. Mpangilio wa dakika 5 ni mzuri kwa matumizi mengi. [ON/KUSHOTO = Dakika 2] Ikiwa unahisi kuwa mfumo wako unaweza kuhitaji kuzunguka mara kwa mara kuliko kidhibiti cha halijoto kinavyoruhusu, basi unaweza kutumia mpangilio wa dakika 2.
SWITCH #7 (UPATIKANAJI): [OFF/KULIA = ZIMA, chaguo-msingi] Kipengele cha Upatikanaji wa Mapema huathiri jinsi kidhibiti cha halijoto kinavyobadilika kutoka kwa uondoaji wa akiba ya nishati (MCHANA na USIKU) kipindi cha programu, hadi halijoto ya kipindi cha programu ya faraja (ASUBUHI na JIONI), wakati inafuata programu za halijoto za kila siku. Hii inapozimwa, kidhibiti cha halijoto hufanya mabadiliko ya halijoto iliyowekwa mwanzoni mwa wakati wa kuanza wa kipindi kijacho. [ON/KUSHOTO = WASHA] Kipengele cha Upatikanaji wa Mapema kitahesabu uwezo wa mfumo wako na kuwasha kupasha joto au kupoeza mapema ili halijoto katika nyumba yako ifikie kiwango unachotaka karibu iwezekanavyo na mwanzo wa kipindi. Wakati ambapo kidhibiti cha halijoto kinafanya upatikanaji, maneno "IN RECOVERY" yataonyeshwa, yakibadilika juu ya onyesho na hali ya sasa ya mfumo.
SWITCH #8 (KIFUATILIA BETRI): [OFF/KULIA = WASHA, chaguo-msingi] Mpangilio huu, hufuatilia mara kwa mara kiwango cha betri, na huonyesha "LOW BAT" kwenye skrini ikiwa betri zinahitaji kubadilishwa. Tumia mpangilio huu wakati wote wakati betri zipo kwenye kidhibiti cha halijoto. [ON/KUSHOTO = ZIMA] Mpangilio huu unatumika tu ikiwa HUTUMII kimwili betri kwenye kidhibiti cha halijoto, na unaendesha kidhibiti cha halijoto kabisa kutoka kwa mfumo ("C" terminal ya waya).
GAS / ELEC SLIDE SWITCH (UENDESHAJI WA FAN): Swichi hii ni sehemu ya kimwili yenyewe kwenye ubao wa saketi, na ni kubwa zaidi kuliko swichi za DIP zilizoorodheshwa hapo juu. [CHINI = GAS, chaguo-msingi] Mpangilio huu unaruhusu mfumo wa kupasha joto kudhibiti feni ya kupuliza kiotomatiki yenyewe. Mifumo ambayo kwa kawaida ingetumia mpangilio wa "GAS" itakuwa: gesi asilia, propani, au tanuru za mafuta. Mpangilio huu hauna athari kwenye uendeshaji wa modi ya Poezi. [JUU = ELEC/HP] Mpangilio huu huendesha feni ya mfumo wakati joto linaitwa, na inahitajika kwa mifumo ya kupasha joto ambayo haidhibiti feni yake wakati kidhibiti cha halijoto kiko katika modi ya HEAT. Mifumo ya pampu ya joto, na vitengo vilivyo na kipengele cha kupasha joto cha umeme kwa kawaida huhitaji mpangilio huu.

KAMILISHA USAKAJI

Mara chaguo za maunzi zimewekwa, sakinisha betri mpya mbili za alkali za ukubwa wa "AA" za Energizer® au DURACELL®. Hakikisha kuwa betri zimewekwa katika mwelekeo sahihi kulingana na alama zilizoonyeshwa kwenye trei ya betri. Ikiwa betri zilikuwa tayari zimewekwa kabla ya kubadilisha chaguo za usanidi wa maunzi, badilisha nafasi ya swichi ya Modi ya Mfumo ya HEAT/OFF/COOL ili kukubali mipangilio mipya ya swichi ya chaguo la maunzi.

VITU VYA PANELI YA MBELE

Vitu hivi viwili hapa chini vyote viko upande wa kulia wa nyumba ya kidhibiti cha halijoto.
HEAT / OFF / COOL, SYSTEM MODE SWITCH: Weka swichi hii kuwa HEAT ili kudhibiti mfumo wako wa kupasha joto, na COOL ili kudhibiti mfumo wako wa kupoeza. Nafasi ya OFF itazima vitengo vya kupasha joto na kupoeza.
AUTO / ON, FAN MODE SWITCH: Swichi hii ikiwa katika AUTO, feni ya kupuliza (ikiwa ipo kwenye mfumo wako) itazunguka kiotomatiki na kuzima yenyewe wakati kupasha joto au kupoeza kunafanyika. Ikiwa katika nafasi ya ON, feni ya kupuliza itaendelea kufanya kazi kila wakati ikiwa na au bila mahitaji ya kupasha joto au kupoeza, hata wakati swichi ya Modi ya Mfumo iko katika nafasi ya OFF.
KUMBUKA: Swichi ya Modi ya Feni hufanya kazi tu ikiwa mfumo wako unatoa waya kwa terminal ya waya ya "G" ya kidhibiti cha halijoto, ili kudhibiti feni ya kupuliza. Swichi ya Modi ya Feni haina athari katika mifumo ambayo haina feni ya kupuliza (kama vile mfumo wa radiator ya maji moto).

MAELEKEZO YA UENDESHAJI

YALIYOMO KWENYE MENU YA SKRINI YA MGUSO

• WEKA SIKU/WAKATI
• WEKA/PITIA UPYA PROGRAMU ZA "HEAT/COOL" (hazipo katika modi ya OFF)
• WEKA/PITIA UPYA MATUMIZI YA KICHUJI
• PITIA UPYA MATUMIZI YA NISHATI YA "HEAT/COOL" (hazipo katika modi ya OFF)
• WEKA/PITIA UPYA THAMANI YA SWING
• WEKA MSIMBO WA KUFUNGIA KIBODI (hazipo katika modi ya OFF)
• WEKA/PITIA UPYA SIMAMISHO LA HALIJOTO YA "HEAT/COOL" (hazipo katika modi ya OFF)
• KURUDISHA HALIJOTO (hazipo katika modi ya OFF)

WEKA SIKU NA WAKATI

Bonyeza kitufe cha MENU. Kipengee cha kwanza cha menu kinachoonyeshwa ni "SET DAY/TIME" (WEKA SIKU/WAKATI), bonyeza kitufe cha OK. Siku ikiwa inaangaza, bonyeza JUU au CHINI ili kuweka siku ya juma. Bonyeza NEXT na wakati wa saa utaanza kuangaza. Tumia JUU au CHINI ili kuweka wakati, uhakikishe kuwa dalili ya AM/PM ni sahihi. Kushikilia vitufe vya JUU au CHINI kutafanya tarakimu za saa kusogeza haraka. Bonyeza kitufe cha EXIT ili kurudi kwenye skrini ya Uendeshaji wa Kawaida.

KUPASHA JOTO NA KUPOEZA

Uendeshaji wa msingi wa mfumo wako wa kupasha joto au kupoeza unaweza kupatikana kwa kuchagua HEAT au COOL kwenye swichi ya Modi ya Mfumo. Gusa tarakimu za Halijoto Iliyowekwa kwenye skrini na zitaanza kuangaza. Zikiwa zinaangaza, vitufe vya JUU na CHINI vitaonyeshwa pia, ambavyo unaweza kutumia kurekebisha Halijoto Iliyowekwa ya sasa. Kidhibiti cha halijoto kinapowashwa kwa mara ya kwanza, itafuata utaratibu wa msingi wa halijoto ambao umewekwa mapema kutoka kwa kiwanda (umeonyeshwa hapa chini), hadi saa iwekwe.

KIPINDI	MODI YA HEAT	MODI YA COOL
MORN	6:00 AM 70°F (21°C)	6:00 AM 78°F (26°C)
DAY	8:00 AM 62°F (17°C)	8:00 AM 82°F (28°C)
EVE	6:00 PM 70°F (21°C)	6:00 PM 78°F (26°C)
NITE	10:00 PM 62°F (17°C)	10:00 PM 75°F (24°C)

Kuna viashiria kwenye skrini ili kukuonyesha wakati kidhibiti cha halijoto kinaita kupasha joto au kupoeza kufanyika. Katika nafasi ya swichi ya modi ya Heat, mwali utakuwepo kwenye skrini. Mwali thabiti unamaanisha kuwa kidhibiti cha halijoto hakiiti mfumo wako wa kupasha joto kufanya kazi, wakati mwali unaoangaza unamaanisha kuwa mfumo wako wa kupasha joto unapaswa kuwa unafanya kazi kwa sasa. Katika nafasi ya swichi ya modi ya Cool, theluji itakuwepo kwenye skrini. Theluji thabiti inamaanisha kuwa kidhibiti cha halijoto hakiiti mfumo wako wa kupoeza kufanya kazi, wakati theluji inayoangaza inamaanisha kuwa mfumo wako wa kupoeza unapaswa kuwa unafanya kazi kwa sasa.

JOTO LA DHARURA

(Usanidi wa Pampu ya Joto Pekee). Ukiwa katika modi ya kawaida ya Heat, bonyeza mara moja kitufe cha EMER ili kuwezesha modi ya Joto la Dharura. Ukiwa katika Joto la Dharura, sehemu ya juu ya skrini itabadilika kutoka "Heat Mode" (Modi ya Heat) ili kuonyesha "Emer Heat" (Joto la Dharura). Kubonyeza mara moja kitufe cha EMER tena kutamaliza Joto la Dharura, na kurudi kwenye modi ya kawaida ya Heat. Kukatika kwa umeme kukitokea ukiwa katika modi ya Joto la Dharura, kidhibiti cha halijoto kitaendelea kubaki katika modi ya Joto la Dharura hata umeme ukirudi.
Modi ya Joto la Dharura itazuia hatua ya kwanza ya mfumo wako wa pampu ya joto kuwashwa, na kutumia tu terminal ya joto ya "W2" (Joto Saidizi) kama chanzo kikuu cha kupasha joto. Hii haitazuia tu pampu ya joto kupoteza nishati ikiwa halijoto ya nje ni ya chini sana kusaidia uendeshaji mzuri, lakini pia inaweza kuzuia uharibifu wa pampu ya joto ikiwa halijoto ya nje iko chini ya mapendekezo ya mtengenezaji. Kwa kuwa kila pampu ya joto ina sifa tofauti za uendeshaji, unapaswa kurejelea fasihi yako ya pampu ya joto ili kubaini wakati wa kuzima pampu ya joto na kuendesha katika modi ya Joto la Dharura.

MWANGA WA NYUMA WA ONDYESHO LA LCD

Skrini ya onyesho imewashwa ili kusaidia kutazama usiku, au katika maeneo yenye viwango vya chini vya mwanga. Kubonyeza eneo lolote kwenye paneli ya mguso kutaangazia onyesho kwa takriban sekunde 10. Ubonyezaji wowote wa skrini unaotokea wakati mwanga umewashwa utaweka upya kipima muda cha sekunde 10, na kusababisha skrini kubaki imewashwa kwa sekunde 10 za ziada.

KUZIDI HALIJOTO

Ukiwa katika skrini ya Uendeshaji wa Kawaida, halijoto iliyowekwa inaweza kubadilishwa kwa muda kwa kubonyeza tarakimu za Halijoto Iliyowekwa, kisha kubonyeza vitufe vya JUU au CHINI. Halijoto iliyowekwa itarudi kwenye thamani iliyoratibiwa iliyohifadhiwa kwenye kumbukumbu wakati wa kuanza kwa kipindi kijacho cha programu (Asubuhi, Mchana, Jioni, Usiku) kinafikiwa. Wakati Kuzidi kwa Muda kunaendelea, maneno "HEAT OVRRIDE" (KUZIDI JOTO) au "COOL OVRRIDE" (KUZIDI POEZI) yataonyeshwa kwenye skrini ya onyesho. Kuzidi kunaweza kughairiwa ama kwa kubonyeza kitufe cha HOLD mara mbili, au kwa kuhamisha swichi ya modi hadi OFF, kusitisha kwa muda mfupi, kisha kubadili nyuma hadi nafasi ya HEAT au COOL. Ukiwa katika modi ya Uendeshaji wa Kawaida, onyesho linapaswa kusema ama "HEAT MODE" (MODI YA HEAT) au "COOL MODE" (MODI YA COOL).

MUDA WA CHINI WA UENDESHAJI

Kidhibiti cha halijoto kina ucheleweshaji wa muda wa ndani wa msingi wa dakika 5 kati ya uanzishaji wa mzigo na uzimaji wa mzigo ili kuzuia uharibifu wa mfumo wa kupasha joto au kupoeza, ambao unaweza kutokea kutokana na mzunguko wa mara kwa mara. Ikiwa kupasha joto au kupoeza hakutawashwa mara moja na mabadiliko ya mikono katika halijoto iliyowekwa, tafadhali subiri angalau dakika 5 na mfumo unapaswa kuendelea na uendeshaji wa kawaida.

SHIKILIA HALIJOTO

Shikilia Halijoto hutumiwa kwa kudumisha halijoto iliyowekwa. Mara tu Shikilia imeanzishwa, kidhibiti cha halijoto kitadumisha halijoto iliyowekwa kwa muda usiojulikana. Shikilia inaweza kutumika kwa siku, wiki, au hata miezi kwa wakati mmoja, mradi tu kidhibiti cha halijoto kina nguvu ya kutosha. Ili kuingia katika modi ya Shikilia: bonyeza kitufe cha HOLD mara moja na maneno "HEAT HOLD" (SHIKILIA JOTO) au "COOL HOLD" (SHIKILIA POEZI) yataonekana kwenye onyesho. Ili kughairi Shikilia, bonyeza kitufe cha HOLD mara moja zaidi. Kukatika kwa umeme wa mains kukitokea wakati wa Shikilia Halijoto, kidhibiti cha halijoto kitaendelea kubaki katika modi ya Shikilia hata baada ya umeme kurudi.
KUMBUKA: Ikiwa unapanga kuacha kidhibiti cha halijoto katika modi ya Shikilia kwa muda mrefu (bila kuhudhuriwa), inashauriwa kusakinisha betri mpya za alkali za ukubwa wa "AA" za Energizer® au DURACELL® kabla ya kuondoka ili kuhakikisha uendeshaji wa kuaminika wa mfumo wako wa kupasha joto na kupoeza.

ILANI YA UMEME STAILI

Kidhibiti hiki cha halijoto kimelindwa dhidi ya utokwaji wa kawaida wa umeme staili, hata hivyo ili kupunguza hatari ya kuharibu kitengo katika hali ya hewa kavu sana, tafadhali gusa kitu cha chuma kilicho na msingi kabla ya kugusa kidhibiti chako cha halijoto.

PROGRAMU ZA HALIJOTO

Kwa msingi, kidhibiti hiki cha halijoto kina vipindi 4 tofauti vya programu kwa modi ya Heat na Cool, ambavyo ni: ASUBUHI, MCHANA, JIONI, na USIKU. Kila kipindi huisha wakati wa kuanza kwa kipindi kinachofuata. Programu za joto zimewekwa katika modi ya HEAT, na programu za poezi zimewekwa katika modi ya COOL.
KUMBUKA: Ikiwa kidhibiti cha halijoto kimeundwa kutumia vipindi 2 tu kwa siku badala ya 4 (CHAGUO ZA USAKAJI WA VIFAA), kidhibiti cha halijoto kitatumia vipindi vya MCHANA na USIKU pekee. Vipindi vya ASUBUHI na JIONI havitaonekana kwenye skrini.
Mifano ifuatayo imeonyeshwa kwa kutumia modi ya Heat. Kuratibu katika modi ya Cool hufanyika kwa njia sawa kabisa na swichi ya Modi ya Mfumo katika nafasi ya Cool.

WEKA PROGRAMU ZA HALIJOTO

Bonyeza kitufe cha MENU, kisha ubonyeze kitufe cha SCROLL hadi "SET/REVIEW HEAT PROGMS" (WEKA/PITIA UPYA PROGRAMU ZA JOTO) ionyeshwe, kisha ubonyeze kitufe cha OK ili kuingia kwenye skrini ya programu. Tumia vitufe vya JUU na CHINI ili kurekebisha wakati wa kuanza kwa kipindi cha MORN, kisha ubonyeze kitufe cha NEXT ili kusonga mbele. Tumia vitufe vya JUU na CHINI ili kurekebisha halijoto iliyowekwa kwa kipindi cha MORN, kisha ubonyeze kitufe cha NEXT ili kusonga mbele. Sasa rekebisha wakati wa kuanza na halijoto iliyowekwa kwa kipindi cha DAY, ukibonyeza kitufe cha NEXT baada ya kila moja kusonga mbele. Endelea na hatua hizi hizo kurekebisha nyakati za kuanza na halijoto zilizowekwa kwa vipindi vya programu ya EVE na NITE.
Kipindi cha NITE kikimalizika, kidhibiti cha halijoto kitasonga mbele hadi Jumanne, na wakati wa kuanza kwa kipindi cha MORN ukiwa unaangaza. Fanya hatua sawa ulizotumia kuweka vipindi vya Jumatatu, ukibonyeza kitufe cha NEXT ili kusonga mbele kupitia kila thamani inayoangaza.

KIPENGELE CHA NAKALA YA PROGRAMU

Kipengele cha Nakala hukuruhusu kunakili taarifa zote za programu kutoka siku moja, hadi siku nyingine yoyote ya juma. Ili kunakili programu za joto, kidhibiti cha halijoto lazima kiwe katika modi ya Heat, na kunakili programu za poezi, kidhibiti cha halijoto lazima kiwe katika modi ya Cool. Joto la Dharura (usanidi wa pampu ya joto pekee) hutumia programu ya halijoto ya Heat. Ukiwa katika skrini ya programu ya halijoto, bonyeza kitufe cha "COPY" mara moja. Maneno "COPY PROGRAM" (NAKILI PROGRAMU) yataangaza kwa ufupi juu ya skrini, ikifuatiwa na "FROM" (KUTOKA) na "TO" (HADI). Chini ya neno "FROM" (KUTOKA) kutakuwa na siku ya juma inayoangaza. Kwa kutumia vitufe vya JUU na CHINI, chagua siku ambayo unataka kunakili kutoka. Bonyeza kitufe cha NEXT mara moja. Nakala yako kutoka siku inapaswa sasa kuwa thabiti na siku iliyo chini ya neno "TO" (HADI) ikiangaza. Tumia vitufe vya JUU na CHINI kuchagua siku ambayo ungependa kunakili hadi. Kubonyeza mara moja kwa ufupi kitufe cha COPY kutafanya nakala, na siku inayoangaza chini ya neno "TO" (HADI) itakuwa imesonga mbele hadi siku inayofuata inayofuata. Unaweza kuendelea kufanya ubonyezaji mfupi mmoja wa kitufe cha COPY ili kuendelea kunakili kutoka siku ya chanzo asili hadi siku zilizobaki, moja baada ya nyingine. Siku mahususi zinaweza kurukwa kwa kubonyeza kitufe cha JUU, ili kusonga mbele kupita zikiwa zinaangaza chini ya neno "TO" (HADI). Bonyeza kitufe cha EXIT ili kurudi kwenye skrini ya Uendeshaji wa Kawaida.

VIPENGELE VYA KINA

MPANGILIO WA KIPIMO CHA JOTO, MPANGILIO WA UTOFAUTI, NA USAHIHISHAJI WA JOTO

KUMBUKA: Mpangilio wa Kipimo, mpangilio wa Utofauti, na mipangilio ya Usahihishaji inahitaji kufanywa kwa wakati ufaao, kwani thermostat itaisha muda na kutoka kiotomatiki katika skrini hizi za marekebisho baada ya takriban sekunde 10 bila kubonyeza kitufe chochote.

MAELEZO YA KIPIMO: Thermostat hufanya kazi kwa kuwasha na kuzima mfumo wako wa kupasha joto au kupoeza kila mara joto la chumba linapotofautiana na joto la msingi lililoamuliwa. Kiwango cha tofauti hii huitwa Kipimo. Kwa ujumla, mfumo wako unapaswa kuwasha na kuzima takriban mara 3 hadi 6 kwa saa. Nambari ndogo ya kipimo hufanya mfumo kuwasha na kuzima mara nyingi zaidi, kwa hivyo joto la chumba huwa sahihi zaidi na la kudumu. Nambari kubwa ya kipimo itafanya mfumo ubaki umewashwa kwa muda mrefu zaidi kila wakati na hupunguza idadi ya mizunguko kwa saa. Kuna mpangilio mmoja tu wa Kipimo, na hii huamua sehemu za kukata na za kutoa kwa hatua ya kwanza na ya pili (ikiwa ipo), katika hali ya Kupasha Joto na hali ya Kupoeza. Masafa ya mpangilio wa kipimo ni kati ya #1 na #9 (0.25°F hadi 2.25°F, katika nyongeza za digrii 0.25°F (au 0.14°C hadi 1.25°C, katika nyongeza za digrii 0.14°C kwa Selsiasi)). Nambari ya kipimo 1 ndiyo mpangilio chaguo-msingi.
MAELEZO YA UTOFAUTI: Mpangilio huu unaonyeshwa kama nambari ya digrii, na ni sawa kwa asili na Kipimo hata hivyo hii huathiri tu utendakazi wa hatua ya pili (msaada) ya kupasha joto, ikiwa ipo. Masafa ya mpangilio wa Utofauti ni kutoka 0°F hadi 9°F digrii (0°C hadi 5°C digrii). Inapowekwa kuwa digrii 0, hatua ya pili ya kupasha joto huzimwa kabisa ikiwa katika hali ya kawaida ya Kupasha Joto (hali ya Dharura ya Kupasha Joto bado itafanya kazi kwa usanidi wa pampu ya joto). Thamani ya Utofauti itaamua idadi ya digrii kutoka sehemu iliyoamuliwa ambayo itahitajika ili hatua ya pili ya kupasha joto iwashe. Mpangilio huu unaweza kutumika kuhifadhi nishati katika hali ambapo hatua ya pili ya kupasha joto ina gharama kubwa zaidi kufanya kazi ikilinganishwa na hatua ya kwanza.

MAELEZO YA USAHIHISHAJI WA JOTO: Kihisi cha joto cha ndani katika thermostat hii kimesahihishwa kwa usahihi kiwandani, na mara nyingi, mabadiliko kwenye mpangilio huu hayahitajiki. Kipengele cha Usahihishaji wa Joto hukuruhusu kukabiliana na joto lililopimwa kwa mikono kwa kiwango cha juu cha plus au minus 5°F (3°C) digrii kutoka kwa thamani yake ya asili. Kipengele hiki kinaweza kuwa muhimu kufananisha au kusawazisha thermostat hii na nyingine moja au zaidi, ikiwa thermostat nyingi zinatumiwa katika nyumba moja.
KUBADILISHA KIPIMO, UTOFAUTI, NA USAHIHISHAJI: Bonyeza kitufe cha MENU (MENYU), kisha ubonyeze kitufe cha SCROLL (SONGA) hadi "SET/REVIEW SWING VALUE" (WEKA/PITIA THAMANI YA KIPIMO) ionyeshwe kwenye skrini, kisha ubonyeze kitufe cha OK (SAWA). Maneno "ADJUST VALUE SWING" (REKEBISHA THAMANI YA KIPIMO) yataonekana juu ya skrini, pamoja na tarakimu moja inayomulika. Tumia vitufe vya UP (JUU) na DOWN (CHINI) kubadilisha thamani ya nambari kutoka #1 hadi #9. Bonyeza kitufe cha NEXT (INAYOFUATA) ili kukubali mpangilio wa Kipimo na uendelee kwenye mpangilio wa Utofauti.
Baada ya thamani ya Kipimo kukubaliwa, maneno "ADJUST VALUE OFFSET" (REKEBISHA THAMANI YA UTOFAUTI) yataonekana juu ya skrini, pamoja na tarakimu moja inayomulika ya joto. Tumia vitufe vya UP (JUU) na DOWN (CHINI) kubadilisha thamani ya nambari kati ya 0°F na 9°F digrii (0°C hadi 5°C). Mpangilio wa digrii 0 (sifuri) utazima hatua ya 2 ya kupasha joto ukiwa katika hali ya kawaida ya Kupasha Joto. Bonyeza kitufe cha NEXT (INAYOFUATA) ili kukubali mpangilio wa Utofauti na uendelee kwenye mpangilio wa Usahihishaji.
Baada ya thamani ya Utofauti kukubaliwa, maneno "ADJUST VALUE CAL" (REKEBISHA THAMANI YA USAHIHISHAJI) yataonekana juu ya skrini, pamoja na tarakimu moja inayomulika ya joto. Tumia vitufe vya UP (JUU) na DOWN (CHINI) kubadilisha thamani ya nambari kati ya – 5°F na +5°F (–3°C na +3°C). Mpangilio wa digrii 0 (sifuri) ndio thamani chaguo-msingi, na hautabadilisha joto la chumba lililoonyeshwa kutoka kwa usomaji uliopimwa. Bonyeza kitufe cha NEXT (INAYOFUATA) ili kukubali mpangilio wa Usahihishaji na urudi kwenye mpangilio wa Kipimo. Unaweza kuendelea kubonyeza kitufe cha NEXT (INAYOFUATA) ili kukagua thamani zako tatu za mpangilio, au ubonyeze kitufe cha EXIT (TOKA) ili kurudi kwenye skrini ya Kawaida ya Kuendesha.

KIPENGELE CHA KURUDISHA NYUMA

Kipengele cha kurudisha nyuma kinafanana na Ubatilishaji wa Joto na Ushikiliaji wa Joto, kwa kuwa vyote vinatumiwa kudumisha joto lililoamuliwa badala ya kufuata utaratibu wa kila siku uliopangwa. Kurudisha nyuma kunaweza kuzingatiwa sawa na Ubatilishaji wa Joto, ambao unaweza kudumu kwa muda mrefu zaidi ambao unaweza kurekebisha kutoka saa 1-12, au siku 1-30. Kwa chaguomsingi, wakati Kurudisha nyuma kunapoamilishwa katika hali ya Kupasha Joto, joto lililoamuliwa litakalotumika litakuwa chini ya digrii 5F (3C) kuliko joto la sasa lililoamuliwa. Kwa hali ya Kupoeza, joto lililoamuliwa litakalotumika litakuwa juu ya digrii 5F (3C) kuliko joto la sasa lililoamuliwa.

KUMBUKA: Mipangilio ya Kurudisha nyuma inahitaji kufanywa kwa wakati ufaao, kwani thermostat itaisha muda na kutoka kiotomatiki katika skrini hizi za marekebisho baada ya takriban sekunde 10 bila kubonyeza kitufe chochote.

KUANZA KURUDISHA NYUMA: Bonyeza kitufe cha MENU (MENYU), kisha ubonyeze kitufe cha SCROLL (SONGA) hadi "TEMPERATURE SETBACK" (KURUDISHA NYUMA JOTO) ionyeshwe, kisha ubonyeze kitufe cha OK (SAWA). Maneno "OVERRIDE LEFT" (UBATILISHAJI UMEBAKI) yataonekana juu ya skrini, pamoja na tarakimu mbili na neno "HRS" (SAA). Tumia vitufe vya UP (JUU) na DOWN (CHINI) kuweka muda wa muda ambao ungependa kudumisha joto lililoamuliwa (kutoka saa 1 hadi 12). Ikiwa ungependa kuweka muda wa zaidi ya saa 12, endelea kubonyeza kitufe cha UP (JUU). Onyesho litabadilika kutoka "HRS" (SAA) zilizobaki hadi "DAYS" (SIKU) zilizobaki, na muda unaopatikana wa siku 1 hadi 30. Mara tu unapochagua muda wako unaotaka wa Kurudisha nyuma, bonyeza kitufe cha NEXT (INAYOFUATA) ili kuendelea. Onyesho litabadilika kutoka "OVERRIDE LEFT" (UBATILISHAJI UMEBAKI) hadi "OVERRIDE TEMPERATURE" (UBATILISHAJI WA JOTO). Tumia vitufe vya UP (JUU) na DOWN (CHINI) kuchagua Joto lako unalotaka Ambalo litatumika wakati wa muda wa Kurudisha nyuma. Ukimaliza, bonyeza kitufe cha NEXT (INAYOFUATA) ili kukubali mpangilio na urudi kwenye skrini ya Kawaida ya Kuendesha.

KU GHairi KURUDISHA NYUMA: Kurudisha nyuma kunaweza kughairiwa kwa kubonyeza kitufe cha HOLD (SHIKILIA) mara mbili, au kwa kusogeza swichi ya hali hadi OFF (ZIMA), kusitisha kwa muda mfupi, kisha kurudi kwenye nafasi ya HEAT (PASHA JOTO) au COOL (POEZA). Ukiwa katika hali ya Kawaida ya Kuendesha, onyesho linapaswa kusema "HEAT MODE" (HALI YA KUPASHA JOTO) au "COOL MODE" (HALI YA KUPOEZA).

VIKOMO VYA JOTO

Kuna vikomo viwili huru vya joto: joto la juu zaidi la kuweka la kupasha joto, na joto la chini zaidi la kuweka la kupoeza. Vikomo hivi hazimzuii mtumiaji kufanya vitendo vya kawaida kama Ubatilishaji wa Joto au Ushikiliaji. Kikomo cha Kupasha Joto huzuia joto lililoamuliwa kurekebishwa juu kuliko mpangilio wa kikomo cha kupasha joto. Kikomo cha Kupoeza huzuia joto lililoamuliwa kurekebishwa chini kuliko mpangilio wa kikomo cha kupoeza. Kila moja ya vikomo hivi vya joto vinaweza kurekebishwa na mtumiaji katika nyongeza za digrii moja, na mipangilio hii inalindwa na msimbo wa tarakimu 2 unaoweza kuchaguliwa ili kuzuia uingiliaji usioidhinishwa. Kwa chaguomsingi, msimbo huu wa tarakimu 2 ni "00", na vikomo vya joto vinaweza kutumika kama vilivyo na msimbo huu.

KUMBUKA: Mipangilio ya Kikomo cha Joto inahitaji kufanywa kwa wakati ufaao, kwani thermostat itaisha muda na kutoka kiotomatiki kwenye skrini za mpangilio baada ya takriban sekunde 10 bila kubonyeza kitufe chochote.

Mifano ifuatayo inaonyeshwa kwa kuweka joto la juu zaidi la kupasha joto kwa hali ya Kupasha Joto. Kuweka Kikomo cha Joto kwa hali ya Kupoeza hufanywa kwa njia ile ile haswa na swichi ya Hali ya Mfumo katika nafasi ya Kupoeza, na badala yake utakuwa unaweka joto la chini zaidi la kuweka kwa kupoeza. Mara tu Msimbo wa Kufunga Kikomo cha Muda unapochaguliwa, msimbo huu huo hutumiwa kwa vikomo vya muda vya Kupasha Joto na Kupoeza.
KUWEKA KIKOMO CHA JOTO:
Bonyeza kitufe cha MENU (MENYU), kisha ubonyeze kitufe cha SCROLL (SONGA) hadi "SET HEAT TEMP STOP" (WEKA KIKOMO CHA MUDA WA KUPASHA JOTO) ionyeshwe, kisha ubonyeze kitufe cha OK (SAWA). Maneno "ENTER CODE" (WEKA MSIMBO) na "TEMP STOP" (KIKOMO CHA MUDA) yataonekana juu ya skrini, pamoja na tarakimu mbili upande wa kushoto. Tumia vitufe vya UP (JUU) na DOWN (CHINI) kuweka Msimbo wa sasa wa Kufunga Kikomo cha Muda ("00" kwa chaguomsingi). Bonyeza kitufe cha NEXT (INAYOFUATA) ili kuendelea. Ikiwa msimbo ulioingizwa haulingani na Msimbo wa sasa wa Kufunga Kikomo cha Muda, maneno "WRONG CODE" (MSIMBO SI SAHIHI) yatamulika kwa ufupi, na unaweza kujaribu kuingiza msimbo sahihi tena. Ikiwa msimbo wa sasa umewekwa kwa usahihi, utakuwa na uwezo wa kubadilisha Msimbo wa Kufunga Kikomo cha Muda unaotaka kuwa kitu kingine. Maneno "SET CODE" (WEKA MSIMBO) na "TEMP STOP" (KIKOMO CHA MUDA) yataonekana juu ya skrini, pamoja na tarakimu mbili upande wa kushoto. Tumia vitufe vya UP (JUU) na DOWN (CHINI) kuweka Msimbo wa Kufunga Kikomo cha Muda unaotaka utumike, na ubonyeze kitufe cha NEXT (INAYOFUATA) ili kuendelea.
Maneno "SET HEAT RANGE STOP" (WEKA KIKOMO CHA MASUFU YA KUPASHA JOTO) yataonekana juu ya skrini, pamoja na tarakimu mbili kubwa za joto katikati. Tumia vitufe vya UP (JUU) na DOWN (CHINI) kurekebisha thamani ya juu zaidi ya joto la kuweka unalotaka (au thamani ya chini zaidi ya joto la kuweka kwa hali ya Kupoeza). Ukimaliza, bonyeza kitufe cha NEXT (INAYOFUATA) ili kukubali mpangilio na urudi kwenye skrini ya Kawaida ya Kuendesha.

UKISAHAU MSIMBO WAKO WA KUFUNGUA KIKOMO CHA JOTO: Msimbo unaweza kuwekwa upya kwa chaguomsingi ya kiwandani "00" kwa kufanya hatua zifuatazo. Anza na swichi ya Hali ya Mfumo katika nafasi za Kupasha Joto au Kupoeza, kisha ubadilishe hadi nafasi ya OFF (ZIMA). Bonyeza na ushikilie vitufe vya HOLD (SHIKILIA), NEXT (INAYOFUATA), na OK (SAWA) vyote kwa wakati mmoja kwa angalau sekunde 10. Skrini itaonyesha kwa ufupi "00" kwenye skrini ili kuthibitisha kuwa Msimbo wa Kufunga Kikomo cha Muda umefanikiwa kuwekwa upya kwa chaguomsingi ya kiwandani ya "00".

KUFUNGIA VITUFE

Unaweza kufunga vitufe vya paneli ya kugusa ili kuzuia uingiliaji usioidhinishwa wa mipangilio yako ya thermostat.

KUMBUKA: Maagizo haya ya kufunga vitufe yanahitaji kufanywa kwa wakati ufaao, kwani thermostat itaisha muda na kutoka kiotomatiki kwenye skrini za kufunga vitufe na kurudi kwenye skrini ya Kawaida ya Kuendesha baada ya takriban sekunde 10 bila kubonyeza kitufe chochote.

KUFUNGIA VITUFE: Swichi ya Hali ya Mfumo lazima iwe katika nafasi ya Kupasha Joto au Kupoeza. Bonyeza kitufe cha MENU (MENYU), kisha ubonyeze kitufe cha SCROLL (SONGA) hadi "SET KEYBOARD LOCK CODE" (WEKA MSIMBO WA KUFUNGUA VITUFE) ionyeshwe, kisha ubonyeze kitufe cha OK (SAWA). Maneno "ENTER CODE" (WEKA MSIMBO) yataonekana juu ya skrini, pamoja na tarakimu nne upande wa kushoto. Chagua msimbo wa tarakimu 4 ambao ungependa kutumia kufungia thermostat. Bonyeza vitufe vya UP (JUU) na DOWN (CHINI) kubadilisha kila tarakimu kibinafsi, kwa kutumia kitufe cha NEXT (INAYOFUATA) kuzunguka ambayo tarakimu imechaguliwa. Kubonyeza kitufe cha OK (SAWA) kutafunga paneli ya kugusa ya thermostat kwa kutumia msimbo wa tarakimu 4 ambao unaonyeshwa kwenye skrini, na kurudi kwenye skrini ya Kawaida ya Kuendesha na kufuli iliyoonyeshwa ili kuthibitisha kuwa thermostat sasa imefungwa.

KUFUNGUA VITUFE: Bonyeza ikoni ya kufuli, na maneno "UNLOCK KEYBOARD?" (FUNGUA VITUFE?) yataonekana juu ya skrini. Bonyeza OK (SAWA) ili kuendelea kuweka msimbo wa kufungua (au ubonyeze kitufe cha EXIT (TOKA) ili kughairi). Maneno "ENTER CODE" (WEKA MSIMBO) yataonekana juu ya skrini, pamoja na tarakimu nne upande wa kushoto. Utahitaji kuingiza msimbo sahihi wa kufungua ambao ulitumika kwa kufunga thermostat mwanzoni. Bonyeza vitufe vya UP (JUU) na DOWN (CHINI) kubadilisha kila tarakimu kibinafsi, kwa kutumia kitufe cha NEXT (INAYOFUATA) kuzunguka ambayo tarakimu imechaguliwa. Msimbo sahihi wa kufunga ukiwa umewekwa kwenye skrini, kubonyeza kitufe cha OK (SAWA) kutafungua thermostat. Ikiwa msimbo ulioingizwa haulingani na msimbo wa sasa wa kufunga vitufe, maneno "WRONG CODE" (MSIMBO SI SAHIHI) yatamulika kwa ufupi, na unaweza kujaribu kuingiza msimbo sahihi tena.

UKISAHAU MSIMBO WAKO WA KUFUNGUA VITUFE: Hatua zifuatazo zinaweza kupata tena ufikiaji wa thermostat. Ondoa sehemu ya mbele ya thermostat kutoka ukutani, na ubonyeze kwa ufupi kitufe cha "HW RST" cha UWEKAJI UPYA WA VIFAA kwenye ubao wa saketi ya thermostat. Habari zaidi kuhusu matumizi ya kitufe hiki imeelezewa baadaye katika sehemu hii.

KIFUATILIAJI CHA KICHUJIO CHA HEWA

Katika mifumo mingi ambayo hutumia feni ya kupuliza na njia za hewa, kuna kichujio cha hewa ambacho ama kinaweza kubadilishwa au kinahitaji kusafishwa. Kichujio kawaida huwa ndani ya kichakataji hewa, ambapo feni ya kupuliza iko. Kipengele hiki cha thermostat hukusaidia kufuatilia matengenezo sahihi na/au vipindi vya uingizwaji vya mara kwa mara vya kichujio cha mfumo wako.
Kifuatiliaji cha Kichujio cha Hewa huhesabu muda wa matumizi ya kichujio ambayo yametokea, tangu mara ya mwisho Kifuatiliaji cha Kichujio kiliwekwa upya. Kipengele hiki ni kwa madhumuni ya habari tu, na hakiathiri utendakazi wa vifaa vyako vya kupasha joto au kupoeza, au thermostat. Wakati muda wa matumizi ya kichujio umekwisha, maneno "CHANGE FILTER" (BADILISHA KICHUJIO) yataonekana juu ya skrini ya onyesho, yakibadilishana na SIKU na KIPINDI cha sasa.

KUPATA HABARI ZA KICHUJIO: Bonyeza kitufe cha MENU (MENYU), kisha ubonyeze kitufe cha SCROLL (SONGA) hadi "SET/REVIEW FILTER USAGE" (WEKA/PITIA MATUMIZI YA KICHUJIO) ionyeshwe, kisha ubonyeze kitufe cha OK (SAWA). Maneno "FILTER USAGE COUNT" (HESABU YA MATUMIZI YA KICHUJIO) yataonekana juu ya skrini, pamoja na jumla ya idadi ya saa ambazo zimepita tangu mara ya mwisho kaunta ya kichujio iliwekwa upya. Bonyeza kitufe cha NEXT (INAYOFUATA) ili kuendelea.
Maneno "FILTER USAGE RESET?" (WEKA UPYA MATUMIZI YA KICHUJIO?) yataonekana juu ya skrini. Kuweka upya kaunta ya kichujio hadi mwanzo wa mpangilio wa kikomo cha sasa bonyeza kitufe cha OK (SAWA). Bonyeza kitufe cha NEXT (INAYOFUATA) ili kuendelea.
Maneno "ADJUST VALUE FILTER LIMIT" (REKEBISHA KIKOMO CHA KICHUJIO CHA THAMANI) yataonekana juu ya skrini. Hii inaonyesha thamani ya sasa ya mpangilio kwa saa ngapi za muda wa matumizi ya kichujio zinaweza kupita kabla ya kuonyesha "CHANGE FILTER" (BADILISHA KICHUJIO) katika skrini ya Kawaida ya Kuendesha. Masafa ya marekebisho ya mpangilio huu ni kutoka saa 0 hadi saa 2000, huku saa 720 zikiwa kama chaguomsingi. Mpangilio wa kikomo cha kichujio cha saa 0 (sifuri) utazima kipengele cha kifuatiliaji cha kichujio. Ukimaliza, bonyeza kitufe cha EXIT (TOKA) ili kuhifadhi mipangilio yote na urudi kwenye skrini ya Kawaida ya Kuendesha.
KUMBUKA: Vichujio vya hewa huuzwa kulingana na idadi ya siku ambazo zimekadiriwa kudumu. Siku moja ya muda wa matumizi ya kichujio kwa kweli inachukuliwa kuwa saa 8 pekee (si 24 kamili, kwani mfumo wako wa kupasha joto na/au kupoeza hufanya kazi kwa takriban theluthi moja ya wakati). Kwa kichujio cha "siku 90", mpangilio wa kikomo cha saa 720 unapaswa kutumiwa, na kwa kichujio cha "siku 30", mpangilio wa kikomo cha saa 240 unapaswa kutumiwa.

KIFUATILIAJI CHA MATUMIZI YA NISHATI

Thermostat yako ina kipima muda, ambacho hurekodi kiwango cha "muda wa kuwasha" kwa mifumo yako ya kupasha joto na kupoeza. Kuna rekodi tatu ambazo zinaweza kuonyeshwa kwa hali za Kupasha Joto na Kupoeza:
1) Muda wa mfumo umefanya kazi hadi sasa kwa leo.
2) Muda wa mfumo umefanya kazi kwa jana.
3) Jumla ya muda wa mfumo umefanya kazi tangu kipima muda kiwekwe upya.

Habari ya Matumizi ya Nishati ya Kupasha Joto inaonyeshwa wakati swichi ya Hali ya Mfumo iko katika nafasi ya Kupasha Joto, na habari ya Matumizi ya Nishati ya Kupoeza inaonyeshwa wakati swichi ya Hali ya Mfumo iko katika nafasi ya Kupoeza. Mifano ifuatayo inaonyeshwa kwa kuangalia Matumizi ya Nishati ukiwa katika hali ya Kupasha Joto. Kuangalia habari ya hali ya Kupoeza hufanywa kwa njia ile ile haswa katika hali ya Kupoeza.

KUANGALIA VIPIMA MUDA VYA MATUMIZI YA NISHATI: Bonyeza kitufe cha MENU (MENYU), kisha ubonyeze kitufe cha SCROLL (SONGA) hadi "REVIEW HEAT ENERGY USAGE" (PITIA MATUMIZI YA NISHATI YA KUPASHA JOTO) ionyeshwe, kisha ubonyeze kitufe cha OK (SAWA). Maneno "TODAYS ENERGY USAGE" (MATUMIZI YA NISHATI YA LEO) yataonekana juu ya skrini, pamoja na muda wa mfumo wa kupasha joto (ulioonyeshwa kama "HH:MM", kwa saa na dakika). Tumia kitufe cha NEXT (INAYOFUATA) kuzunguka kati ya Matumizi ya Leo, Matumizi ya Jana, na Jumla ya Matumizi kwa hali ya kupasha joto. KUMBUKA: Kwa Jumla ya Matumizi, kipima muda kitarekodi hadi kiwango cha juu cha saa 99 na dakika 59, kisha onyesho litabadilika hadi "HHHH" kwa saa pekee, bila koloni katikati.
Kubonyeza NEXT (INAYOFUATA) baada ya Jumla ya Matumizi itaonyesha maneno "TOTAL USAGE RESET?" (WEKA UPYA JUMLA YA MATUMIZI?) juu ya skrini. Kubonyeza OK (SAWA) kwenye skrini hii kutaondoa kipima muda cha Matumizi ya Nishati ya Kupasha Joto, na kuanza tena saa 0 (sifuri). Bonyeza kitufe cha EXIT (TOKA) ili kurudi kwenye skrini ya Kawaida ya Kuendesha.

UWEKAJI UPYA WA VIFAA

Kitufe cha Uwekaji Upya wa Vifaa (kilichoandikwa "HW RST") ni kitufe kidogo cha kusukuma cha mviringo ambacho kiko upande wa kulia wa ubao wa saketi, chini tu ya kishikilia betri cha HW. Kubonyeza kitufe hiki kutasababisha skrini ya onyesho ya LCD RST kujaa kikamilifu, relay za mzigo za kupasha joto na kupoeza zizime, kusoma nafasi ya swichi za Chaguo la Usanidi wa Vifaa, na kufanya ukaguzi wa mfumo wa ndani wa vipengele vya thermostat. Ikiwa thermostat yako inaonekana kuwa inafanya kazi kwa njia isiyo ya kawaida, kubonyeza kitufe cha Uwekaji Upya wa Vifaa kunaweza kurekebisha tabia hii. Programu za joto hazifutwi wakati uwekaji upya wa vifaa unafanywa, hata hivyo saa itabidi ibadilishwe ili ifanane na siku na saa ya sasa.

UWEKAJI UPYA WA PROGRAMU

Kitufe cha Uwekaji Upya wa Programu (kilichoandikwa "SW RST") ni kitufe kidogo cha kusukuma cha mviringo ambacho kiko upande wa kulia wa ubao wa saketi, chini tu ya kishikilia betri cha SW. Uwekaji Upya wa Programu hutumiwa kufuta programu zote za RST za joto na kupoeza, na thamani zozote za programu zinazoweza kurekebishwa na mtumiaji kama vile: Kipimo, Utofauti, na Usahihishaji, kwa thamani zao asili za chaguomsingi za kiwandani. Ili kufanya Uwekaji Upya wa Programu, bonyeza na ushikilie kitufe cha Uwekaji Upya wa Programu kwa angalau sekunde 5. Skrini ya onyesho ya LCD itajaa kikamilifu, kisha irudi kawaida. Thermostat bado itahifadhi siku na saa ya sasa hata baada ya Uwekaji Upya wa Programu kufanywa.

KUACHA ULINZI WA KAMBU

Kipengele hiki cha hiari huruhusu kisakinishi au fundi wa huduma kuzima kwa muda kucheleweshwa kwa ulinzi wa kambusi iliyojengwa ndani. Hii ni muhimu sana kwa kugundua na kujaribu mifumo ya kupasha joto na kupoeza baada ya usakinishaji kukamilika, na haipaswi kutumiwa wakati wa operesheni ya kawaida. Ili kuamilisha kipengele hiki, anza na swichi ya Hali ya Mfumo katika nafasi za Kupasha Joto au Kupoeza, kisha ubadilishe hadi nafasi ya OFF (ZIMA). Bonyeza na ushikilie kitufe cha OK (SAWA) kwa angalau sekunde 5. Thermostat itatoa sauti moja ya mlio ili kuthibitisha kuwa kipengele hiki kimeamilishwa. Kucheleweshwa kote kwa ulinzi wa kambusi (katika hali zote za operesheni) kutazimwa kwa dakika 5. Baada ya muda wa dakika 5 kumalizika, thermostat itarudi kwenye operesheni ya kawaida kiotomatiki.

UBADILISHAJI WA BETRI

Kidhibiti halijoto hiki huendeshwa na betri mbili za Alkali za "AA". Betri zinapaswa kubadilishwa ANGALAU mara moja kwa mwaka ili kuhakikisha utendakazi unaotegemeka (au mapema zaidi, ikiwa aikoni ya "LO-BATTERY" itaonekana chini ya skrini ya kuonyesha). Betri ziko nyuma ya kidhibiti halijoto, juu ya ubao wa saketi. Sehemu ya mbele ya kidhibiti halijoto inaweza kuondolewa kutoka nusu ya nyuma kwa kuvuta moja kwa moja nje juu na chini ya nyumba ya kidhibiti halijoto, kwenye nafasi kubwa za meno ambazo zipo katikati ya kingo za juu na chini.
Unaposakinisha betri mpya, tunapendekeza utumie betri mpya za Energizer® au DURACELL® pekee, betri za alkali za ukubwa wa "AA". Tafadhali zingatia alama za polarity zilizoonyeshwa kwenye sehemu ya betri ili kuhakikisha usakinishaji sahihi. Unapomaliza, panga sehemu ya mbele ya kidhibiti halijoto kwenye msingi, na ubonyeze kwa uthabiti ili kufunga nusu ya mbele na ya nyuma pamoja vizuri.

MSAADA WA KIUFUNDI

Ikiwa una matatizo yoyote ya kusakinisha au kutumia kidhibiti halijoto hiki, tafadhali kagua kwa makini na kikamilifu mwongozo wa maagizo. Ikiwa unahitaji usaidizi, tafadhali wasiliana na idara yetu ya Usaidizi wa Kiufundi kwa 856-234-8803 wakati wa saa za kawaida za kazi kati ya 8:00AM na 4:30PM Saa za Kawaida za Mashariki, Jumatatu hadi Ijumaa. Unaweza pia kupokea usaidizi wa kiufundi mtandaoni wakati wowote mchana au usiku katika http://www.luxproducts.com. Tovuti yetu inakupa miongozo ya utatuzi, majibu ya maswali ya kawaida ya kiufundi, na pia hukuruhusu kutuma maswali yako kwa wafanyakazi wetu wa usaidizi wa kiufundi kwa urahisi wako.

DHAMANA KIKOMO

Ikiwa kitengo hiki kitashindwa kwa sababu ya kasoro katika vifaa au uundaji ndani ya miaka mitatu ya tarehe ya ununuzi wa asili, LUX itarekebisha au kubadilisha, kwa hiari yake. Dhamana hii haitoi uharibifu kwa ajali, matumizi mabaya, au kushindwa kufuata maagizo ya usakinishaji. Dhamana zilizodokezwa zina kikomo cha muda hadi miaka mitatu kutoka tarehe ya ununuzi wa asili. Baadhi ya majimbo hayaruhusu vikwazo kuhusu muda ambao dhamana iliyodokezwa inadumu, kwa hivyo kizuizi hapo juu kinaweza kisitumiki kwako. Tafadhali rudisha vitengo visivyofanya kazi au vyenye kasoro mahali ambapo ununuzi ulifanywa, pamoja na uthibitisho wa ununuzi. Tafadhali rejelea "MSAADA WA KIUFUNDI" kabla ya kurudisha kidhibiti halijoto. Mnunuzi anachukua hatari zote na dhima ya uharibifu wa bahati mbaya na matokeo unaotokana na usakinishaji na matumizi ya kitengo hiki. Baadhi ya majimbo hayaruhusu kutengwa kwa uharibifu wa bahati mbaya au matokeo, kwa hivyo kutengwa hapo juu kunaweza kutokuhusu. Dhamana hii inakupa haki maalum za kisheria na unaweza pia kuwa na haki zingine, ambazo hutofautiana kutoka jimbo hadi jimbo. Inatumika nchini Marekani na Kanada pekee.

ONYO LA ZEBAKI NA TAARIFA YA UREJESHAJI:

Zebaki inachukuliwa kuwa nyenzo hatari. Ikiwa bidhaa hii inabadilisha kidhibiti halijoto ambacho kina zebaki kwenye bomba lililofungwa, wasiliana na mamlaka yako ya usimamizi wa taka kwa maagizo kuhusu urejelezaji na utupaji ufaao. Inaweza kuwa kinyume cha sheria katika jimbo lako kuiweka kwenye takataka.

Philadelphia, PA 19112
www.luxproducts.com
856-234-7905

Marejeo

• LUX Products - LUX Products

Pakua mwongozo

Hapa unaweza kupakua toleo kamili la pdf la mwongozo, linaweza kujumuisha maelekezo ya ziada ya usalama, taarifa za udhamini, sheria za FCC, n.k.

Pakua LUX TX9600TS Mwongozo wa Kidhibiti cha Halijoto cha Skrini ya Kugusa Kinachoweza Kuratibiwa kwa Siku 7

Lugha zinazopatikana
