Mwongozo wa Thermostat ya Kupasha joto Inayoweza Kupangwa ya LUX ELV4d

Tumia Betri za Alkali za Energizer^® au DURACELL^® Pekee.

Ili kupata matokeo bora kutoka kwa uwekezaji wako, tafadhali soma maagizo haya na ujifahamishe na unachonunua.

UTANIFU

Thermostat hii inayoweza kupangwa inaoana na mifumo ya kupasha joto ya umeme ya Single au Double pole, 120/240 VAC, line voltage hadi Amps 15. Ukadiriaji wa wati za kupasha joto ni Wati 1800 (Resistive) kwa 120 VAC, na Wati 3600 (Resistive) kwa 240 VAC. Thermostat hii pia inaweza kutumika na mifumo ya kupasha joto ya Hydronic (maji moto) ya 120/240 VAC line voltage yenye injini hadi 1/4 HP.

THERMOSTAT HII HAIOANI NA VIFAA VYA KUPASHA JOTO AMBAVYO VINA ELEMENTI YA UMEME YA KUPASHA JOTO (MZIGO WA RESISTIVE) NA FAN YA KUVUVIA (MZIGO WA INDUCTIVE) NDANI YA KIFAA KIMOJA.

Thermostat hii haiwezi kutumika na: mifumo ya kupoeza, mifumo ya kawaida ya volti 24, au mifumo ya pampu ya joto. Uliza muuzaji wako thermostat zingine za LUX ili kudhibiti mifumo hiyo.

KUMBUKA: Aina ya Kukatwa: "TYPE 1B".

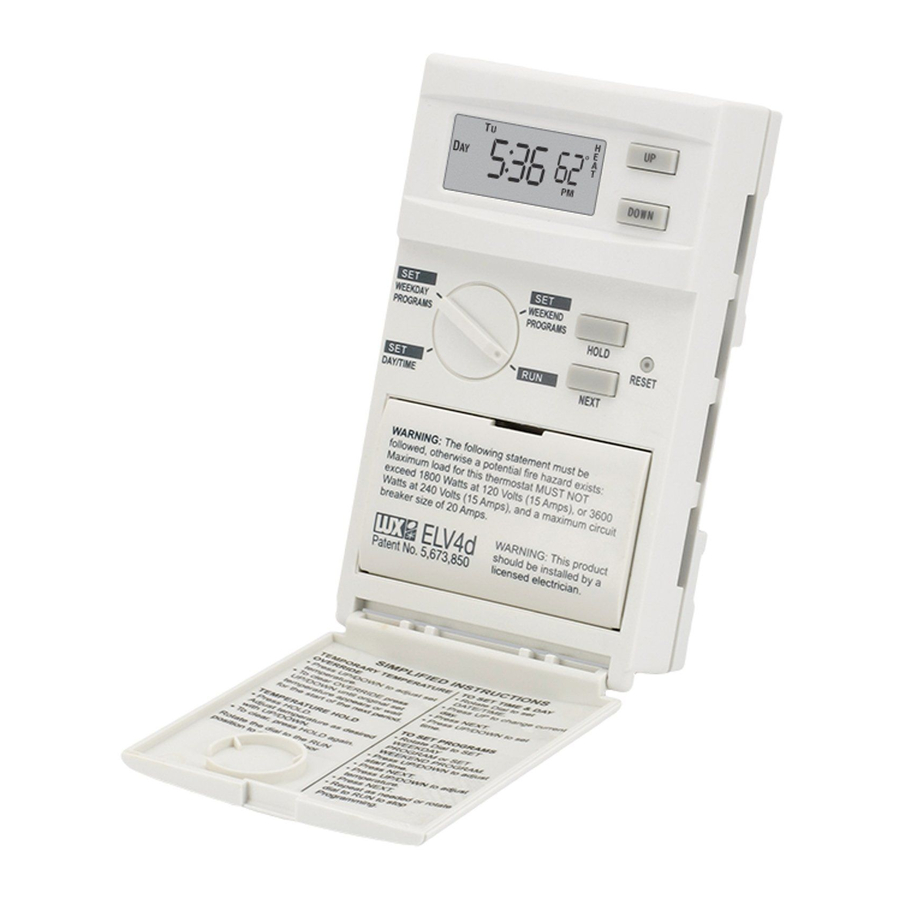

VIPENGELE

1. Onyesho la LCD
2. Vifungo vya Joto JUU/CHINI
3. LUX Speed Dial^®
4. Vifungo vya HOLD (shikilia), NEXT (inayofuata), na RESET (weka upya)
5. Sehemu ya Betri
6. Maagizo ya Marejeleo ya Haraka

• Kupasha joto Pekee
• Hifadhi ya Kumbukumbu Isiyo na Betri
• Inaweza Kupangwa Ukiwa Umeketi
• Kupuuza Joto kwa Muda
• Udhamini wa Miaka 3
• Kiashiria cha Betri Chini kwenye Skrini
• Kushikilia Joto
• Muundo wa Kuvutia
• Onyesho la Joto la F/C
• LUX Speed Dial^® ya Kipekee
• Onyesho la Saa la 12/24
• Upangaji wa Siku 5/2
• Mzunguko wa Joto Unaoweza Kurekebishwa
• Vipindi 4 kwa Siku

USAKINISHAJI

Tafadhali soma maagizo haya YOTE kwa uangalifu kabla ya kuanza usakinishaji. Hifadhi kwa marejeleo ya baadaye.

• Kwa matumizi kama vile joto la umeme la baseboard (resistive), mzigo wa juu ni Amps 15, kutoka kwa kivunja mzunguko cha Amps 20. Kwa matumizi ya joto kama vile pampu ya mzunguko wa maji moto (inductive), mzigo wa juu ni 1/4 HP @ Volti 120, na 1/2 HP @ Volti 240.
• Usitumie na vivunja mzunguko ambavyo vimekadiriwa kuwa juu kuliko Amps 20. Mzigo wa juu wa thermostat hii LAZIMA USIZIDI Wati 1800 @ Volti 120 (Amps 15), au Wati 3600 @ Volti 240 (Amps 15), vinginevyo hatari ya moto inaweza kuwepo.
•
  Bidhaa hii inapaswa kusakinishwa na fundi umeme aliye na leseni. Usijaribu kuisakinisha isipokuwa unafahamu kikamilifu wiring ya line-voltage. Ikiwa itashughulikiwa vibaya, kuna hatari ya mshtuko wa umeme, ambayo inaweza kusababisha majeraha makubwa au kifo.

MAHALI PA KUWEKA:

Sakinisha sanduku la kubadili umeme la wima kwa kuweka thermostat takriban Futi 5 (Mita 1.5) juu ya sakafu kwenye ukuta wa ndani ambapo thermostat itawekwa wazi kwa joto la wastani la chumba. Matumizi ya sanduku la kubadili la mtindo wa "kina" itafanya usakinishaji iwe rahisi kwa kutoa nafasi zaidi ya kufanya unganisho la wiring. Thermostat lazima iwekwe mbali na mabomba ya maji ya joto au baridi yaliyofichwa, ducts za hewa, au rasimu kutoka kwa barabara za ukumbi, jua moja kwa moja, mahali pa moto, au ngazi ili kuhisi joto la chumba vizuri. Usiweke thermostat moja kwa moja juu ya vipengele vyovyote vya kupokanzwa.

Zima umeme kwa mfumo wako wa kupasha joto kabla ya kusakinisha thermostat hii, au kuhudumia sehemu yoyote ya mfumo. Usiwashe umeme tena hadi usakinishaji ukamilike kikamilifu.

WIRING:

1. Tenganisha nguvu kabla ya kuondoa thermostat yako ya zamani (ikiwa inatumika). Angalia mara mbili kwamba thermostat hii imekadiriwa kwa voltage na amperage itakayobadilishwa.
2. Ondoa sehemu ya mbele ya thermostat kwa kubonyeza kwa uangalifu kitufe chini ya thermostat na kuinamisha mwili juu na mbali.

KUMBUKA: Wiring iliyofanywa lazima izingatie kanuni zote za kitaifa za umeme na kanuni za mitaa kwa eneo lako fulani.

3. Unapobadilisha thermostat ya zamani ya ukuta ya line voltage, iondoe kwa uangalifu ili kuepuka uharibifu wa insulation kwenye wiring. Angalia insulation ya zamani kwa nyufa, nick, au fraying na utumie mkanda wa umeme uliothibitishwa pale inapohitajika ili kufikia insulation ya kutosha, au ubadilishe waya kwa mtindo ulioidhinishwa.
4. Tumia michoro iliyoonyeshwa katika sehemu ya "UTAMBULISHO WA WAYA NA MICHORO YA WIRING" ya mwongozo huu ili kuhakikisha kuwa miunganisho ya thermostat imefanywa kwa waya sahihi kwa usakinishaji wako.
5. Ambatisha waya pamoja kwa kutumia viunganishi vya waya visivyo na solder (vilivyotolewa), na uhakikishe kuwa viunganishi vyote vya waya vimebana na viko salama.
6. Pinda kondakta ngumu, na kisha uzisukume na viunganishi vya waya kwenye sanduku la umeme kwa uangalifu, ukitoa kibali cha kutosha nyuma ya maeneo ya screw ya kuweka. Salama msingi wa thermostat kwenye sanduku la umeme na screws za kuweka.
7. Weka sehemu ya mbele ya thermostat kwenye sahani ya nyuma kwa kwanza kukamata tabo za plastiki juu, na kisha ubonyeze kwa nguvu chini ya thermostat kuelekea sahani ya nyuma ili kufunga nusu pamoja.

KUMBUKA: Unapomaliza kufanya usakinishaji wako na chaguzi za usanidi, tafadhali ondoa filamu nyembamba ya plastiki ambayo inalinda skrini ya onyesho la LCD mbele ya thermostat. Plastiki hii inaweza kuwepo au kutokuwepo, na inaonekana kwa kuonekana kwa tarakimu bandia zinazoonekana kwenye skrini ya onyesho.

8. Sakinisha betri mbili mpya za alkali za ukubwa wa "AA" za Energizer^® au DURACELL^® kabla ya kuendelea zaidi. Hakikisha kuwa betri zimewekwa katika mwelekeo sahihi kama inavyoonyeshwa kwenye tray ya betri. Tray ya betri iko mbele ya thermostat, nyuma ya mlango.
9. Sasa washa tena nguvu ya usambazaji kwa mfumo wa kupasha joto. Kwenye skrini ya thermostat, hakikisha kuwa Kiashiria cha Kitengo cha Nguvu Kilichokatwa (kinaonyeshwa kwenye picha) hakipo kwenye skrini ya onyesho. Ikiwa iko, ondoa nusu ya mbele na ujaribu kuunganisha nusu ya mbele na nusu ya nyuma tena.


KUMBUKA: Thermostat hii imelindwa dhidi ya utokaji wa kawaida wa umeme tuli, hata hivyo ili kupunguza hatari ya kuharibu kitengo katika hali ya hewa kavu sana, gusa kitu cha chuma kilicho na msingi kabla ya kugusa thermostat yako.

CHAGUO ZA USANIDI

Mipangilio, chaguzi, na vipengele vilivyoorodheshwa katika sehemu hii hapa chini viko nyuma ya thermostat, kwenye bodi ya mzunguko.

SWITCH ZA CHAGUO:

Kuna sanduku la mraba lenye switch ndogo 2, zilizopo upande wa kulia wa bodi ya mzunguko. Kila switch inadhibiti mpangilio tofauti kulingana na nafasi ya switch. Switch za kibinafsi zimewekwa lebo kama 1 na 2, na kuna jedwali linalolingana lililochapishwa kwenye bodi ya mzunguko ili kuonyesha chaguzi zinazowezekana kwa kila moja ya nafasi mbili za switch.

KIPIMO CHA JOTO (Switch ya Chaguo #1):

Hii huamua jinsi thermostat inaonyesha joto zote kwenye skrini. Nafasi ya switch OFF ni F°, na ON ni C°.

UMBO LA MUDA (Switch ya Chaguo #2):

Hii huamua jinsi thermostat inaonyesha saa na nyakati zingine zote kwenye skrini. Nafasi ya switch OFF ni 12 HR, na ON ni 24 HR.

WEKA UPYA VIFAA:

Weka upya vifaa ni kitufe cha kushinikiza ambacho kiko karibu na katikati ya bodi ya mzunguko. Kitufe hiki cha kuweka upya kinatumiwa na thermostat kusoma nafasi ya switch za chaguo. Wakati mojawapo ya mipangilio miwili ya chaguo hapo juu inabadilishwa, kitufe cha kuweka upya vifaa lazima kishinikizwe ili mabadiliko yatambulike. Hii pia inaweza kutumika ikiwa thermostat inaonyesha tabia yoyote isiyo ya kawaida. Programu za joto za mtumiaji hazifutwi wakati uwekaji upya wa vifaa unafanywa, hata hivyo itabidi uweke saa na siku ya juma.

VIPENGELE VYA PANELI YA MBELE

WEKA UPYA SOFTWARE:

Weka Upya Software ni kitufe kidogo cha kushinikiza kilichopo upande wa kulia wa vifungo vya NEXT (inayofuata) na HOLD (shikilia). Kitufe hiki kinaweza kushinikizwa na penseli au mwisho wa klipu ya karatasi. Weka upya software hufuta programu zote za joto za mtumiaji, na mapendeleo mengine yote ya software kwa maadili yao chaguo-msingi. Unapaswa kuandika nyakati na joto za programu yako ya kupasha joto kabla ya kutumia Weka Upya Software.

VIFUNGO VYA KUSHINIKIZA:

Kuna vifungo vinne vya msingi vya kushinikiza mbele ya thermostat: Vifunguo vya mshale JUU na CHINI, kitufe cha NEXT (inayofuata), na kitufe cha HOLD (shikilia).

DIALI YA ROTARY:

LUX Speed Dial^® hutoa njia rahisi ya kusogeza haraka kati ya maeneo tofauti ya upangaji. Dial hii ya rotary ina nafasi nne za kibinafsi.

SWITCH YA HEAT (joto) / OFF (zima):

Switch hii iko mbele ya kitengo cha nguvu (nusu ya nyuma ya thermostat). Ili kufikia switch hii, tenga nusu ya mbele na ya nyuma ya thermostat kwa kubonyeza kichupo cha kidole gumba chini ya chini ya thermostat na kuvuta mbele ya thermostat mbali na nusu ya nyuma. Katika majira ya baridi, weka switch ya nguvu kwa "HEAT" (joto) ili kudhibiti mfumo wako wa kupasha joto. Katika miezi ya majira ya joto wakati kupasha joto hakuhitajiki, weka switch kwa "OFF" (zima) ili kuzuia vipengele vya mfumo wako wa kupasha joto kuwasha.

MAELEKEZO YA UENDESHAJI

WEKA SIKU/WAKATI:

Zungusha kitufe hadi kwenye nafasi ya WEKA SIKU/WAKATI (SET DAY/TIME). Siku ya juma itaanza kuwaka kwenye onyesho. Siku ikiwa inawaka, bonyeza kitufe cha UP (JUU), mara moja kwa kila siku, ili kusonga mbele hadi siku unayotaka ya juma. Bonyeza kitufe cha NEXT (INAYOFUATA); hii inapaswa kusababisha wakati kuanza kuwaka na siku kubaki imewashwa. Kwa kutumia vitufe vya UP (JUU) au DOWN (CHINI), rekebisha saa hadi wakati unaotaka. Nambari za saa zitaongezeka haraka ikiwa vitufe vya UP (JUU) au DOWN (CHINI) vitashikiliwa katika nafasi iliyobonyezwa.

KUZIDI UPEO WA JOTO:

Kuzidi Upeo wa Joto (Temperature Override) hutokea katika hali ya Run (Endesha), wakati wowote mtumiaji anaporekebisha joto lililowekwa hadi thamani tofauti na joto lililowekwa la programu iliyohifadhiwa kwa siku na wakati huo. Wakati thermostat iko katika hali ya Override (Kuzidi Upeo), neno "OVERRIDE" (KUZIDI UPEO) litaonekana chini ya skrini ya onyesho. Thermostat itadumisha udhibiti wa joto kwa kutumia joto hili jipya lililowekwa, hadi wakati wa kuanza kwa kipindi kinachofuata cha programu utakapofikiwa. Wakati huo, joto lililowekwa litarudi kwenye thamani iliyohifadhiwa kwenye kumbukumbu kwa kipindi hicho kipya cha programu. Ili kuingia katika hali ya Override (Kuzidi Upeo), bonyeza kitufe cha UP (JUU) au DOWN (CHINI) mara moja na joto lililowekwa litaanza kuwaka. Bonyeza kitufe cha UP (JUU) au DOWN (CHINI) hadi thamani ya joto lililowekwa unalotaka. Override (Kuzidi Upeo) inaweza kughairiwa kwa kuzungusha kitufe au kwa kuanzisha HOLD (SHIKILIA).

KUSHIKILIA JOTO:

Kushikilia Joto (Temperature Hold) kunafanana na kuzidi upeo, lakini hutumiwa kudumisha joto lililowekwa mara kwa mara chini ya udhibiti wa mikono, kwa muda mrefu zaidi. Hold (Shikilia) ndiyo njia rahisi zaidi ya kuweka na kudumisha joto lililowekwa. Inakuruhusu kuweka na kudumisha joto lililowekwa kwa muda usiojulikana, bila wasiwasi kuhusu programu.

Kushikilia Joto (Temperature Hold) kunaweza kutumika kwa siku, wiki, au hata miezi kwa wakati mmoja. Ili kuingia katika hali ya Hold (Shikilia), bonyeza kitufe cha HOLD (SHIKILIA) mara moja, na neno "HOLD" (SHIKILIA) litaonekana katika sehemu ya joto ya skrini, pamoja na joto lililowekwa linalowaka. Wakati joto lililowekwa linawaka, bonyeza kitufe cha UP (JUU) au DOWN (CHINI) hadi thamani mpya ya joto lililowekwa unalotaka. Ili kughairi Hold (Shikilia), bonyeza na uachilie kitufe cha HOLD (SHIKILIA) mara nyingine tena, au zungusha kitufe kutoka RUN (ENDESHA).

VIPENGELE VYA KINA

MPANGILIO WA SWING (MGEUKO):

Thermostat hufanya kazi kwa kuwasha na kuzima mfumo wako wa kupasha joto wakati wowote joto la chumba linapotofautiana na joto lililowekwa. Kiasi cha tofauti hii kinaitwa "swing" (mgeuko). Mfumo wako unapaswa kuzunguka takriban mara 3 hadi 6 kwa saa. Nambari ndogo ya swing (mgeuko) huongeza idadi ya mizunguko kwa saa, kwa hivyo joto la chumba ni sahihi zaidi na la mara kwa mara. Nambari kubwa ya swing (mgeuko) hupunguza idadi ya mizunguko kwa saa, lakini huokoa nishati katika hali nyingi. Ili kubadilisha mpangilio wa Swing (Mgeuko), geuza kitufe hadi hali ya RUN (ENDESHA). Shikilia kitufe cha NEXT (INAYOFUATA) na ubonyeze kitufe cha HOLD (SHIKILIA) mara moja, kisha uachilie vyote viwili. Nambari moja itaonekana kwenye skrini. Tumia vitufe vya UP/DOWN (JUU/CHINI) kubadilisha thamani ya nambari kati ya 1 na 9. Nambari 1 ndiyo mpangilio chaguo-msingi. Bonyeza kitufe cha NEXT (INAYOFUATA) ili kukubali mpangilio na kurudi kwenye hali ya kawaida ya Run (Endesha).

MUDA WA CHINI WA KUENDESHA:

Hii huamuliwa na thermostat, na hudhibiti urefu wa chini wa muda ambao thermostat lazima ibaki na Hita ikiwa Imewashwa au Imezimwa, kabla ya kubadilika kiotomatiki hadi hali mbadala ya Imewashwa au Imezimwa. Kipengele hiki huzuia mzunguko wa haraka usiotakikana wa vifaa vya kupasha joto. Kiasi cha muda kwa ucheleweshaji huu kimewekwa kuwa dakika 5 kati ya mabadiliko ya mzigo wa kuwasha au kuzima.

UPANGAJI

Kwa aina mbili za programu ambazo zimeelezwa hapa chini, thermostat hii hutoa vipindi vinne huru kwa siku kwa hali ya Heat (Joto), ambavyo ni: MORN (ASUBUHI), DAY (MCHANA), EVE (JIONI), na NITE (USIKU). Kila kipindi huisha wakati wa kuanza kwa kipindi kinachofuata. Unaposakinisha betri kwa mara ya kwanza, au kufanya Uwekaji Upya wa Programu, programu chaguo-msingi ya joto (inayoonyeshwa hapa chini) huingizwa katika vipindi vyote vinne vya programu. Unaweza kutumia programu hii chaguo-msingi, au kubadilisha sehemu yoyote yake ili kuendana na mapendeleo yako mwenyewe. Unapoweka vipengee vya programu, thamani inayowaka ndiyo kipengee unachoweza kubadilisha kwa wakati huo.

WEKA PROGRAMU YA SIKU ZA WIKI:

Zungusha kitufe hadi WEEKDAY PROGRAM (PROGRAMU YA SIKU ZA WIKI). Utakuwa unapanga siku zote tano za wiki kwa wakati mmoja. Kipindi cha kwanza ni MORN (ASUBUHI). Kwa kutumia vitufe vya UP (JUU) na DOWN (CHINI), weka wakati wa kuanza kwa kipindi hiki, na kisha ubonyeze kitufe cha NEXT (INAYOFUATA) ili kuendelea. Sasa weka joto lililowekwa unalotaka kwa kipindi cha MORN (ASUBUHI) kwa kutumia vitufe vya UP (JUU) na DOWN (CHINI), na ubonyeze NEXT (INAYOFUATA) ili kuendelea. Sasa weka wakati wa kuanza na uweke joto kwa kipindi cha DAY (MCHANA), ukibonyeza NEXT (INAYOFUATA) baada ya kila moja ili kusonga mbele. Endelea na hatua hizi hizo kuweka wakati wa kuanza na uweke joto kwa vipindi vya programu vya EVE (JIONI), na NITE (USIKU). Unapomaliza kuweka vipindi vyote vinne, unaweza kuendelea kubonyeza kitufe cha NEXT (INAYOFUATA) kupitia vipindi vyote vinne ili kukagua maingizo yako, au geuza kitufe hadi RUN (ENDESHA) ikiwa umemaliza.

WEKA PROGRAMU YA WIKENDI:

Geuza kitufe hadi WEEKEND PROGRAM (PROGRAMU YA WIKENDI). Utakuwa unapanga Jumamosi na Jumapili kwa wakati mmoja. Utaanza na wakati wa kuanza kwa kipindi cha MORN (ASUBUHI), na utumie taratibu zile zile ambazo zilifanywa wakati wa kuweka vipindi vya Programu ya Siku za Wiki, kwa kutumia kitufe cha NEXT (INAYOFUATA) kusonga mbele kupitia thamani. Rudisha kitufe kwenye nafasi ya RUN (ENDESHA) unapomaliza.

BETRI NA UTENGENEZAJI

Betri zinapaswa kubadilishwa ANGALAU mara moja kwa mwaka, au mapema zaidi ikiwa alama ya betri ya LOW BATT (BETRI IMEISHA) itaonekana katika sehemu ya chini kushoto ya skrini ya onyesho kama inavyoonyeshwa. Ili kubadilisha betri kwenye thermostat, fungua mlango wa mbele wa kitengo. Sehemu ya betri iko chini tu ya kitufe cha kuzungusha na vitufe vya kushinikiza. Vuta sehemu ya betri nje, ukianza na ukingo wa juu. Ondoa betri zilizotumika kutoka kwenye trei ya betri na utupe ipasavyo.

Sakinisha betri mbili mpya za Energizer^® au DURACELL^®, za alkali za ukubwa wa "AA" kwenye trei ya betri. Angalia alama za polarity zilizoonyeshwa kwenye sehemu ya betri ili kuhakikisha usakinishaji sahihi. Unapomaliza, sakinisha tena sehemu ya betri kwa kuketi kwanza chini kwenye pini zake za usawa, na kugeuza juu kuelekea thermostat ili kubana latch kurudi mahali pake.

MSAADA WA KIUFUNDI

Ikiwa una matatizo yoyote ya kusakinisha au kutumia thermostat hii, tafadhali kagua kwa uangalifu na kikamilifu mwongozo wa maagizo. Ikiwa unahitaji usaidizi, tafadhali wasiliana na Idara yetu ya Usaidizi wa Kiufundi kwa 856-234-8803 wakati wa saa za kawaida za kazi kati ya 8:00AM na 4:30PM Saa za Kawaida za Mashariki, Jumatatu hadi Ijumaa. Unaweza pia kupokea usaidizi wa kiufundi mtandaoni wakati wowote mchana au usiku kwenye http://www.luxproducts.com. Tovuti yetu inakupa majibu ya maswali ya kawaida ya kiufundi, na pia inakuruhusu kutuma maswali yako kwa wafanyakazi wetu wa usaidizi wa kiufundi kwa urahisi wako.

DHAMANA

Dhamana ndogo: Ikiwa kitengo hiki kitashindwa kwa sababu ya kasoro katika vifaa au uundaji ndani ya miaka mitatu ya tarehe ya ununuzi wa asili, LUX, kwa hiari yake, itarekebisha au kubadilisha. Dhamana hii haitoi uharibifu kwa ajali, matumizi mabaya, au kushindwa kufuata maagizo ya usakinishaji. Dhamana zilizodokezwa zina kikomo cha muda hadi miaka mitatu kutoka tarehe ya ununuzi wa asili. Baadhi ya majimbo hayaruhusu vikwazo kuhusu muda ambao dhamana iliyodokezwa hudumu, kwa hivyo kizuizi kilicho hapo juu kinaweza kisitumiki kwako. Tafadhali rudisha vitengo visivyofanya kazi au vyenye kasoro kwenye eneo ambalo ununuzi ulifanywa, pamoja na uthibitisho wa ununuzi. Tafadhali rejelea "MSAADA WA KIUFUNDI" kabla ya kurudisha thermostat.
Mnunuzi anachukua hatari zote na dhima kwa uharibifu wa bahati mbaya na matokeo unaotokana na usakinishaji na matumizi ya kitengo hiki. Baadhi ya majimbo hayaruhusu kutengwa kwa uharibifu wa bahati mbaya au matokeo, kwa hivyo kutengwa hapo juu kunaweza kusitumiki kwako. Dhamana hii inakupa haki maalum za kisheria na unaweza pia kuwa na haki zingine ambazo zinatofautiana kutoka jimbo hadi jimbo. Inatumika Marekani na Kanada pekee.

ONYO LA MERCURY NA TAARIFA YA UREJESHAJI
Mercury inachukuliwa kuwa nyenzo hatari. Ikiwa bidhaa hii inachukua nafasi ya thermostat ambayo ina mercury kwenye bomba lililofungwa, wasiliana na mamlaka yako ya usimamizi wa taka kwa maagizo kuhusu urejeshaji na utupaji sahihi. Inaweza kuwa kinyume cha sheria katika jimbo lako kuiweka kwenye takataka.

UTAMBUZI WA WAYA NA MICHORO YA WIRINGI

UFUNGAJI WA NGUZO MOJA VOLTI 120

UFUNGAJI WA NGUZO MBILI VOLTI 240

KUMBUKUMBU YA MCHORO WA WIRINGI:
Modeli hii ya thermostat ya Nguzo Mbili inaweza kutumika katika usanidi wa wiringi wa Nguzo Moja, au Nguzo Mbili. Ni vituo vya LINE 1 (IN) na LOAD 1 (OUT) pekee ambavyo hubadilishwa wakati wa mzunguko wa kawaida wa halijoto. Ikiwa thermostat hii inatumiwa katika usanidi wa Nguzo Moja, ncha za waya za L2 LINE (IN) na L2 LOAD (OUT) ambazo hazijatumiwa lazima ziwe zimefungwa vizuri kwa kutumia viunganishi vya ziada vya waya vilivyotolewa.

ONYO LA HATARI YA MOTO:
USITUMIE nati za waya zilizotolewa ikiwa unaunganisha thermostat hii kwenye wiringi ya alumini. Miunganisho yote iliyofanywa kwa kondakta za alumini lazima ifanywe kwa kutumia viunganishi vya waya vilivyoidhinishwa vya CO/ALR visivyo na solder.
