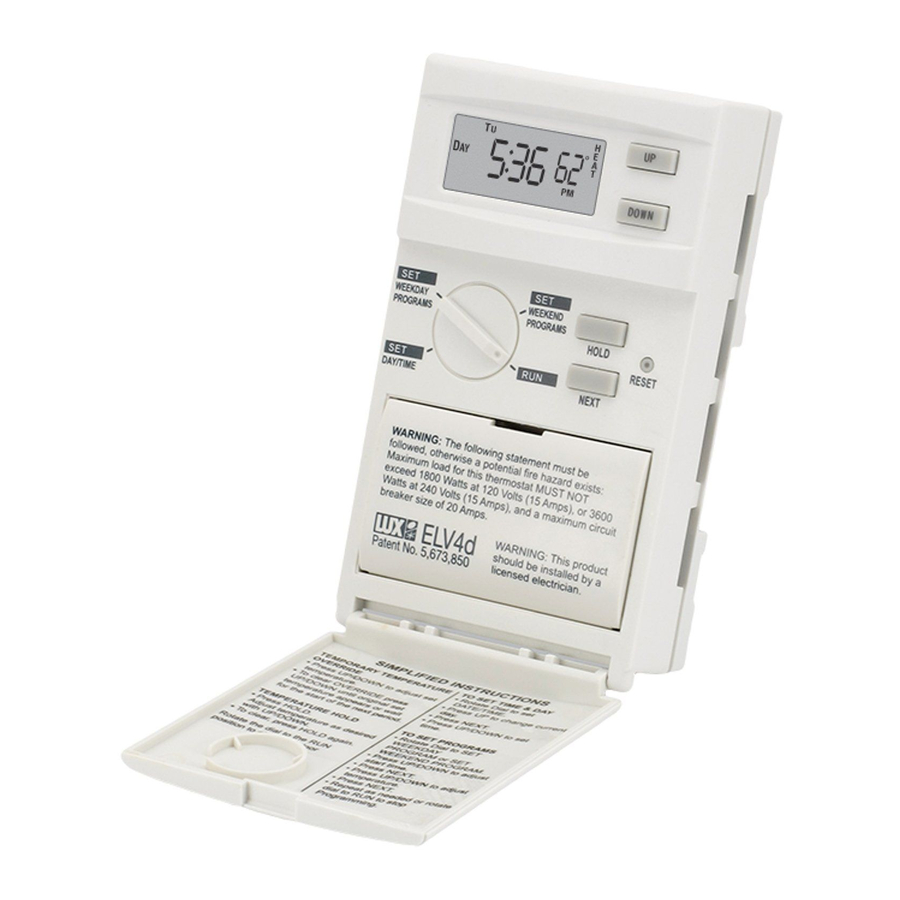

LUX ELV4d Ohjelmoitava lämmitystermostaatin käyttöohje

Käytä vain Energizer^®- tai DURACELL^®-alkaliparistoja.

Saadaksesi parhaan hyödyn sijoituksestasi, lue nämä ohjeet ja tutustu ostokseesi.

YHTEENSOPIVUUS

Tämä ohjelmoitava termostaatti on yhteensopiva yksi- tai kaksinapaisten, 120/240 VAC, linjajännitteisten sähkölämmitysjärjestelmien kanssa, joiden teho on enintään 15 ampeeria. Lämmitysteho on 1800 wattia (resistanssi) 120 VAC:lle ja 3600 wattia (resistanssi) 240 VAC:lle. Tätä termostaattia voidaan käyttää myös 120/240 VAC:n linjajännitteisten hydronisten (kuumavesi) lämmitysjärjestelmien kanssa, joiden moottorit ovat enintään 1/4 HP.

TÄMÄ TERMOSTAATTI EI OLE YHTEENSOPIVA LÄMMITYSLAITTEIDEN KANSSA, JOTKA SISÄLTÄVÄT SEKÄ SÄHKÖISEN LÄMMITYSELEMENTIN (RESISTIIVINEN KUORMA) ETTÄ PUHALLINMOOTTORIN (INDUKTIIVINEN KUORMA) SAMASSA LAITTEESSA.

Tätä termostaattia ei voida käyttää: jäähdytysjärjestelmien, tyypillisten 24 voltin järjestelmien tai lämpöpumppujärjestelmien kanssa. Kysy jälleenmyyjältäsi muita LUX-termostaatteja näiden järjestelmien ohjaamiseen.

HUOMAUTUS: Irrotustyyppi: "TYPE 1B".

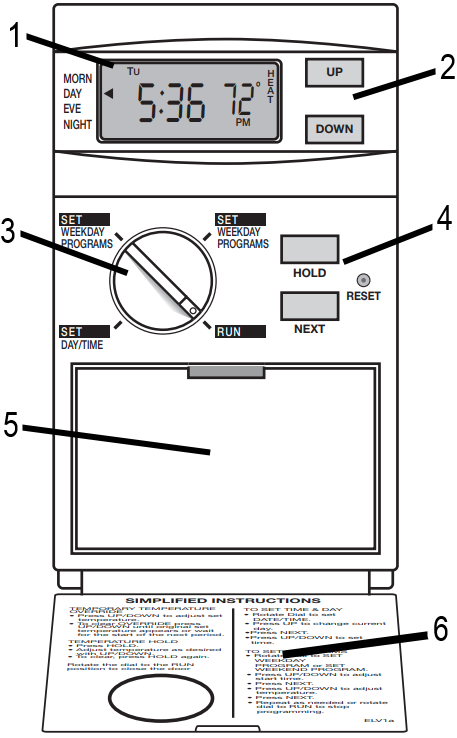

OMINAISUUDET

1. LCD-näyttö
2. Lämpötilan ylös/alas-painikkeet
3. LUX Speed Dial^®
4. HOLD (pidä), NEXT (seuraava) ja RESET (nollaa) -painikkeet
5. Paristolokero
6. Pikaohjeet

• Vain lämmitys
• Paristovapaa muistin tallennus
• Ohjelmoitavissa mukavasti
• Väliaikainen lämpötilan ohitus
• 3 vuoden takuu
• Näytöllä näkyvä alhaisen paristovarauksen ilmaisin
• Lämpötilan pito
• Houkutteleva muotoilu
• F/C-lämpötilanäyttö
• Ainutlaatuinen LUX Speed Dial^®
• 12/24 tunnin kellonäyttö
• 5/2 päivän ohjelmointi
• Säädettävä lämpötilan heilahdus
• 4 ajanjaksoa päivässä

ASENNUS

Lue NÄMÄ ohjeet huolellisesti ENNEN asennuksen aloittamista. Säilytä ne myöhempää tarvetta varten.

• Sovelluksissa, kuten jalkalistalämmityksessä (resistanssi), suurin kuorma on 15 ampeeria 20 ampeerin katkaisijasta. Lämmityssovelluksissa, kuten kuumavesikiertopumpussa (induktiivinen), suurin kuorma on 1/4 HP @ 120 volttia ja 1/2 HP @ 240 volttia.
• Älä käytä katkaisijoita, joiden nimellisarvo on yli 20 ampeeria. Tämän termostaatin suurin kuorma EI SAA ylittää 1800 wattia @ 120 volttia (15 ampeeria) tai 3600 wattia @ 240 volttia (15 ampeeria), muuten on olemassa mahdollinen tulipalovaara.
•
  Tämän tuotteen saa asentaa vain valtuutettu sähköasentaja. Älä yritä asentaa sitä, ellet ole täysin perehtynyt linjajännitteiseen johdotukseen. Väärin käsiteltynä on olemassa sähköiskun vaara, joka voi aiheuttaa vakavan vamman tai kuoleman.

ASENNUSPAIKKA:

Asenna pystysuora sähkökytkinrasia termostaatin asentamista varten noin 1,5 metrin (5 jalan) korkeudelle lattian yläpuolelle sisäseinälle, jossa termostaatti on alttiina keskimääräiselle huoneenlämmölle. "Syvän" mallin kytkinrasian käyttö helpottaa asennusta tarjoamalla enemmän tilaa johdotusliitosten tekemiseen. Termostaatti on sijoitettava etäälle piilossa olevista lämpimän tai kylmän veden putkista, ilmastointikanavista tai vedosta käytäviltä, suorasta auringonvalosta, takoista tai portaikosta, jotta se aistii huoneen lämpötilan oikein. Älä sijoita termostaattia suoraan minkään lämmityselementin yläpuolelle.

Katkaise sähkönsyöttö lämmitysjärjestelmään ennen tämän termostaatin asentamista tai minkään järjestelmän osan huoltamista. Älä kytke sähköä takaisin päälle ennen kuin asennus on valmis.

JOHDOTUS:

1. Katkaise virta ennen vanhan termostaatin irrottamista (jos sellainen on). Tarkista vielä kerran, että tämä termostaatti on mitoitettu kytkettävälle jännitteelle ja virralle.
2. Irrota termostaatin etuosa painamalla varovasti termostaatin alaosassa olevaa painiketta ja kääntämällä runko ylös ja pois.

HUOMAUTUS: Suoritetun johdotuksen on oltava kaikkien sovellettavien kansallisten sähkömääräysten ja paikallisten määräysten mukainen.

3. Kun vaihdat vanhan linjajännitteisen seinätermostaatin, irrota se varovasti, jotta johdotuksen eristys ei vahingoitu. Tarkista vanhan eristyksen halkeamat, kolhut tai rispaantuminen ja kiinnitä tarvittaessa sertifioitua sähköteippiä riittävän eristyksen saavuttamiseksi tai vaihda johdot hyväksytyllä tavalla.
4. Käytä tämän käyttöohjeen "JOHDINNUN TUNNISTUS JA JOHDOTUSKAAVAT" -osiossa esitettyjä kaavioita varmistaaksesi, että termostaattiliitännät on tehty oikeisiin johtoihin asennuksessasi.
5. Kiinnitä johdot yhteen käyttämällä juotosvapaita johdinliittimiä (mukana) ja varmista, että kaikki johdinliittimet ovat tiukkoja ja turvallisia.
6. Taivuta kiinteät johtimet ja työnnä ne ja johdinliittimet varovasti sähkörasiaan jättäen riittävästi tilaa kiinnitysruuvien paikkojen taakse. Kiinnitä termostaatin pohja sähkörasiaan kiinnitysruuveilla.
7. Aseta termostaatin etuosa takalevyyn kiinnittämällä ensin muoviset kielekkeet yläosaan ja painamalla sitten tiukasti termostaatin pohjaa takalevyä kohti, jotta puoliskot lukittuvat yhteen.

HUOMAUTUS: Kun olet suorittanut asennus- ja asetusvaihtoehdot, poista ohut muovikalvo, joka suojaa LCD-näyttöä termostaatin etuosassa. Tätä muovia ei välttämättä ole paikalla, ja se on havaittavissa väärennettyjen numeroiden ilmestymisestä näyttöön.

8. Asenna kaksi uutta Energizer^®- tai DURACELL^®-"AA"-koon alkaliparistoa ennen jatkamista. Varmista, että paristot on asennettu oikeaan suuntaan paristokotelossa olevien merkintöjen mukaisesti. Paristokotelo sijaitsee termostaatin etuosassa, oven takana.
9. Kytke nyt virta takaisin lämmitysjärjestelmään. Varmista termostaatin näytöltä, että virtaosan irrotusilmaisin (näkyy kuvassa) ei ole näytössä. Jos se on, irrota etupuolisko ja yritä sovittaa etupuolisko takapuoliskoon uudelleen.


HUOMAUTUS: Tämä termostaatti on suojattu normaaleilta staattisilta sähköpurkauksilta, mutta minimoidaksesi yksikön vahingoittumisriskin erittäin kuivalla säällä, kosketa maadoitettua metalliesinettä ennen termostaatin koskettamista.

ASETUSVAIHTOEHDOT

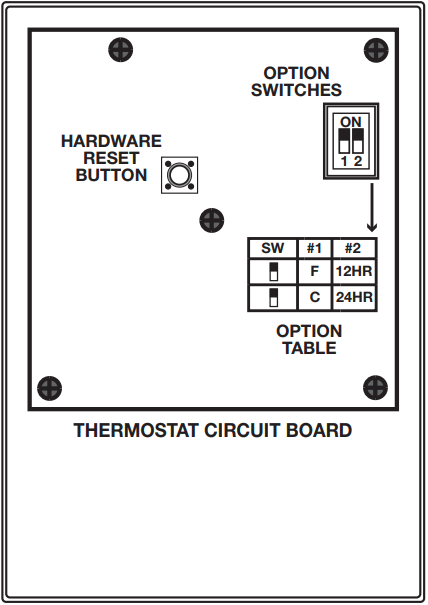

Tässä osiossa luetellut asetukset, vaihtoehdot ja komponentit sijaitsevat termostaatin takana, piirilevyllä.

VAIHTOEHTOKYTKIMET:

Piirilevyn oikealla puolella on neliönmuotoinen laatikko, jossa on 2 pientä kytkintä. Kukin kytkin ohjaa eri asetusta kytkimen asennon mukaan. Yksittäiset kytkimet on merkitty numeroilla 1 ja 2, ja piirilevylle on painettu vastaava taulukko, joka näyttää kunkin kahden kytkimen asennon mahdolliset vaihtoehdot.

LÄMPÖTILAASTEIKKO (Vaihtoehtokytkin nro 1):

Tämä määrittää, miten termostaatti näyttää kaikki lämpötilat näytöllä. Kytkimen asento OFF (pois) on F° ja ON (päällä) on C°.

AIKAMUOTO (Vaihtoehtokytkin nro 2):

Tämä määrittää, miten termostaatti näyttää kellon ja kaikki muut ajat näytöllä. Kytkimen asento OFF (pois) on 12 HR ja ON (päällä) on 24 HR.

LAITTEISTON NOLLAUS:

Laitteiston nollaus on painike, joka sijaitsee lähellä piirilevyn keskustaa. Termostaatti käyttää tätä nollauspainiketta lukemaan vaihtoehtokytkimien asennon. Kun jompaakumpaa yllä olevista kahdesta asetusvaihtoehdosta muutetaan, laitteiston nollauspainiketta on painettava, jotta muutos tunnistetaan. Tätä voidaan käyttää myös, jos termostaatti käyttäytyy arvaamattomasti. Käyttäjän lämpötilaohjelmia ei poisteta, kun laitteiston nollaus suoritetaan, mutta sinun on asetettava kello ja viikonpäivä.

ETUPANEELIN KOHDAT

OHJELMISTON NOLLAUS:

Ohjelmiston nollaus on pieni upotettu painike, joka sijaitsee NEXT (seuraava)- ja HOLD (pidä) -painikkeiden oikealla puolella. Tätä painiketta voidaan painaa lyijykynällä tai paperiliittimen päällä. Ohjelmiston nollaus tyhjentää kaikki käyttäjän lämpötilaohjelmat ja kaikki muut ohjelmistoasetukset oletusarvoihinsa. Sinun tulee kirjoittaa muistiin lämmitysohjelmasi ajat ja lämpötilat ennen ohjelmiston nollauksen käyttöä.

PAINIKKEET:

Termostaatin etuosassa on neljä pääpainiketta: YLÖS- ja ALAS-nuolinäppäimet, NEXT (seuraava) -painike ja HOLD (pidä) -painike.

PYÖRIVÄ SÄÄDIN:

LUX Speed Dial^® tarjoaa helpon tavan navigoida nopeasti eri ohjelmointialueiden välillä. Tällä pyörivällä säätimellä on neljä yksittäistä asentoa.

HEAT (lämmitys) / OFF (pois) -KYTKIN:

Tämä kytkin sijaitsee virtaosan (termostaatin takapuoliskon) etuosassa. Pääset tähän kytkimeen erottamalla termostaatin etu- ja takapuoliskot painamalla peukalolla termostaatin alaosan alla olevaa kielekettä ja vetämällä termostaatin etuosaa irti takapuoliskosta. Aseta talvella virtakytkin asentoon "HEAT" (lämmitys) lämmitysjärjestelmäsi ohjaamiseksi. Kesäkuukausina, kun lämmitystä ei tarvita, aseta kytkin asentoon "OFF" (pois) estääksesi lämmitysjärjestelmän komponenttien käynnistymisen.

KÄYTTÖOHJEET

PÄIVÄN/AJAN ASETUS:

Kierrä valitsin kohtaan SET DAY/TIME (PÄIVÄN/AJAN ASETUS). Viikonpäivä alkaa vilkkua näytössä. Kun päivä vilkkuu, paina UP (YLÖS) -painiketta kerran jokaista päivää kohden, kunnes haluttu viikonpäivä tulee näkyviin. Paina NEXT (SEURAAVA) -painiketta; tämän pitäisi saada aika vilkkumaan ja päivän pysymään tasaisena. Säädä kello haluttuun aikaan UP (YLÖS) - tai DOWN (ALAS) -painikkeilla. Kellon numerot kasvavat nopeasti, jos UP (YLÖS) - tai DOWN (ALAS) -painikkeita pidetään painettuna.

LÄMPÖTILAN OHITUS:

Lämpötilan ohitus tapahtuu Run (Käynti) -tilassa aina, kun käyttäjä säätää asetettua lämpötilaa muuksi kuin tallennetun ohjelman asettama lämpötila on kyseiselle päivälle ja ajalle. Kun termostaatti on ohitustilassa (Override), sana "OVERRIDE" (OHITUS) näkyy näytön alareunassa. Termostaatti ylläpitää lämmönsäätöä käyttämällä tätä uutta asetettua lämpötilaa, kunnes seuraavan ohjelmaperiodin alkamisaika saavutetaan. Tällöin asetettu lämpötila palaa muistiin tallennettuun arvoon kyseiselle uudelle ohjelmaperiodille. Ohituksen aloittamiseksi paina UP (YLÖS) - tai DOWN (ALAS) -painiketta kerran, jolloin asetettu lämpötila alkaa vilkkua. Paina UP (YLÖS) - tai DOWN (ALAS) -painiketta haluttuun asetettuun lämpötila-arvoon. Ohitus voidaan peruuttaa kiertämällä valitsinta tai aloittamalla HOLD (PIDÄ).

LÄMPÖTILAN PITÄMINEN (HOLD):

Lämpötilan pitäminen (Temperature Hold) on samanlainen kuin ohitus, mutta sitä käytetään ylläpitämään vakiolämpötilaa manuaalisesti pidemmän aikaa. Hold (Pito) on yksinkertaisin tapa asettaa ja ylläpitää kiinteää lämpötilaa. Sen avulla voit asettaa ja ylläpitää kiinteää lämpötilaa loputtomasti ilman, että sinun tarvitsee huolehtia ohjelmoinnista.

Lämpötilan pitämistä (Hold) voidaan käyttää päiviä, viikkoja tai jopa kuukausia kerrallaan. Hold (Pito) -tilan aloittamiseksi paina HOLD (PIDÄ) -painiketta kerran, jolloin sana "HOLD" (PIDÄ) ilmestyy näytön lämpötilaosaan yhdessä vilkkuvan asetetun lämpötilan kanssa. Kun asetettu lämpötila vilkkuu, paina UP (YLÖS) - tai DOWN (ALAS) -painiketta uuteen haluttuun asetettuun lämpötila-arvoon. Hold (Pito) -tilan peruuttamiseksi paina ja vapauta HOLD (PIDÄ) -painike uudelleen tai kierrä valitsin pois RUN (KÄYNTI) -tilasta.

LISÄOMINAISUUDET

HEILURIASETUS (SWING SETTING):

Termostaatti toimii kytkemällä lämmitysjärjestelmän päälle ja pois päältä aina, kun huonelämpötila poikkeaa asetuslämpötilasta. Tämän vaihtelun määrää kutsutaan "heiluriksi" ("swing"). Järjestelmäsi pitäisi käynnistyä noin 3–6 kertaa tunnissa. Pienempi heiluriluku lisää jaksojen määrää tunnissa, jolloin huonelämpötila on tarkempi ja tasaisempi. Suurempi heiluriluku vähentää jaksojen määrää tunnissa, mutta säästää useimmissa tapauksissa energiaa. Heiluriasetuksen muuttamiseksi käännä valitsin RUN (KÄYNTI) -tilaan. Pidä NEXT (SEURAAVA) -painiketta painettuna ja paina HOLD (PIDÄ) -painiketta kerran, ja päästä sitten molemmat irti. Näytölle ilmestyy yksi numero. Muuta numeron arvoa välillä 1–9 UP/DOWN (YLÖS/ALAS) -painikkeilla. Numero 1 on oletusasetus. Hyväksy asetus painamalla NEXT (SEURAAVA) -painiketta ja palaa normaaliin Run (Käynti) -tilaan.

MINIMIAJOAIKA (MINIMUM RUN TIME DELAY):

Tämän määrittää termostaatti, ja se ohjaa vähimmäisajan, jonka termostaatin on pysyttävä Heat (Lämmitys) -tilassa joko päällä tai pois päältä, ennen kuin se vaihtaa automaattisesti vaihtoehtoiseen päälle- tai pois päältä -tilaan. Tämä ominaisuus estää lämmityslaitteiden nopean, ei-toivotun jaksoittaisen toiminnan. Tämän viiveen aika on kiinteä 5 minuuttia kuorman päälle- tai poiskytkentöjen välillä.

OHJELMOINTI

Alla kuvattujen kahden ohjelmatyypin osalta tämä termostaatti tarjoaa neljä itsenäistä periodia päivässä Heat (Lämmitys) -tilassa: MORN (AAMU), DAY (PÄIVÄ), EVE (ILTA) ja NITE (YÖ). Jokainen periodi päättyy seuraavan periodin alkamisaikaan. Kun asennat paristot ensimmäistä kertaa tai suoritat ohjelmiston nollauksen (Software Reset), oletuslämpötilaohjelma (näkyy alla) lisätään kaikkiin neljään ohjelmaperiodiin. Voit käyttää tätä oletusohjelmaa tai muuttaa mitä tahansa sen osaa omien mieltymystesi mukaan. Kun asetat ohjelmakohteita, vilkkuva arvo on kohde, jota voit muuttaa kyseisellä hetkellä.

VIIKONPÄIVÄOHJELMAN ASETUS:

Kierrä valitsin kohtaan WEEKDAY PROGRAM (VIIKONPÄIVÄOHJELMA). Ohjelmoit kaikki viisi arkipäivää samanaikaisesti. Ensimmäinen periodi on MORN (AAMU). Aseta tämän periodin alkamisaika UP (YLÖS) - ja DOWN (ALAS) -painikkeilla ja paina sitten NEXT (SEURAAVA) -painiketta jatkaaksesi. Aseta nyt haluttu asetettu lämpötila MORN (AAMU) -periodille UP (YLÖS) - ja DOWN (ALAS) -painikkeilla ja paina NEXT (SEURAAVA) jatkaaksesi. Aseta nyt DAY (PÄIVÄ) -periodin alkamisaika ja asetettu lämpötila painamalla NEXT (SEURAAVA) -painiketta jokaisen jälkeen edetäksesi. Jatka samoilla vaiheilla asettaaksesi EVE (ILTA)- ja NITE (YÖ) -ohjelmaperiodien alkamisajan ja asetetun lämpötilan. Kun olet asettanut kaikki neljä periodia, voit jatkaa NEXT (SEURAAVA) -painikkeen painamista kaikkien neljän periodin läpi tarkistaaksesi merkintäsi tai kääntää valitsimen RUN (KÄYNTI) -tilaan, jos olet valmis.

VIIKONLOPPUOHJELMAN ASETUS:

Kierrä valitsin kohtaan WEEKEND PROGRAM (VIIKONLOPPUOHJELMA). Ohjelmoit sekä lauantain että sunnuntain samanaikaisesti. Aloitat MORN (AAMU) -periodin alkamisajalla ja käytät samoja menettelyjä, jotka suoritettiin viikonpäiväohjelmaperiodien asettamisen aikana, käyttämällä NEXT (SEURAAVA) -painiketta arvojen läpi etenemiseen. Palauta valitsin RUN (KÄYNTI) -asentoon, kun olet valmis.

PARISTOT JA KUNNOSSAPITO

Paristot on vaihdettava VÄHINTÄÄN kerran vuodessa tai aikaisemmin, jos LOW BATT (VÄHÄN PARISTOJA) -paristosymboli ilmestyy näytön vasempaan alakulmaan kuvan mukaisesti. Paristojen vaihtamiseksi termostaatissa avaa yksikön etuovi. Paristokotelo sijaitsee aivan pyörivän valitsimen ja painikkeiden alapuolella. Vedä paristokotelo ulos aloittaen yläreunasta. Poista käytetyt paristot paristokelasta ja hävitä ne asianmukaisesti.

Asenna kaksi uutta Energizer^®- tai DURACELL^® -merkkistä "AA" -koon alkaliparistoa paristokelaan. Tarkkaile paristokotelossa näkyviä napaisuusmerkintöjä varmistaaksesi oikean asennuksen. Kun olet valmis, asenna paristokotelo takaisin paikalleen asettamalla ensin pohja kohdistustappeihin ja kääntämällä yläosaa kohti termostaattia, jotta salpa napsahtaa takaisin paikalleen.

TEKNINEN TUKI

Jos sinulla on ongelmia tämän termostaatin asentamisessa tai käytössä, lue käyttöohje huolellisesti ja perusteellisesti. Jos tarvitset apua, ota yhteyttä teknisen tuen osastoomme numeroon 856-234-8803 normaaleina aukioloaikoina klo 8.00–16.30 (Eastern Standard Time), maanantaista perjantaihin. Voit myös saada teknistä apua verkossa milloin tahansa päivällä tai yöllä osoitteessa http://www.luxproducts.com. Verkkosivustomme tarjoaa vastauksia yleisimpiin teknisiin kysymyksiin ja mahdollistaa myös kysymystesi lähettämisen sähköpostitse teknisen tukemme henkilökunnalle sinulle sopivana ajankohtana.

TAKUU

Rajoitettu takuu: Jos tässä yksikössä ilmenee materiaali- tai valmistusvirheitä kolmen vuoden kuluessa alkuperäisestä ostopäivästä, LUX korjaa tai vaihtaa sen oman harkintansa mukaan. Tämä takuu ei kata vahinkoja, jotka johtuvat onnettomuudesta, väärinkäytöstä tai asennusohjeiden noudattamatta jättämisestä. Oletettujen takuiden kesto on rajoitettu kolmeen vuoteen alkuperäisestä ostopäivästä. Jotkin osavaltiot eivät salli oletetun takuun keston rajoituksia, joten yllä oleva rajoitus ei välttämättä koske sinua. Palauta vialliset tai puutteelliset yksiköt ostopaikkaan yhdessä ostotositteen kanssa. Katso "TEKNINEN TUKI" ennen termostaatin palauttamista.
Ostaja ottaa kaikki riskit ja vastuun satunnaisista ja välillisistä vahingoista, jotka johtuvat tämän yksikön asennuksesta ja käytöstä. Jotkin osavaltiot eivät salli satunnaisten tai välillisten vahinkojen poissulkemista, joten yllä oleva poissulkeminen ei välttämättä koske sinua. Tämä takuu antaa sinulle tietyt lailliset oikeudet, ja sinulla voi olla myös muita oikeuksia, jotka vaihtelevat osavaltioittain. Voimassa vain Yhdysvalloissa ja Kanadassa.

ELOHOPEAVAROITUS JA KIERRÄTYSILMOITUS
Elohopeaa pidetään vaarallisena aineena. Jos tämä tuote korvaa termostaatin, joka sisältää elohopeaa suljetussa putkessa, ota yhteyttä paikalliseen jätehuoltoviranomaiseen saadaksesi ohjeita kierrätyksestä ja asianmukaisesta hävittämisestä. Sen sijoittaminen roskakoriin voi olla laitonta osavaltiossasi.

JOHTOJEN TUNNISTUS JA KYTKENTÄKAAVIOT

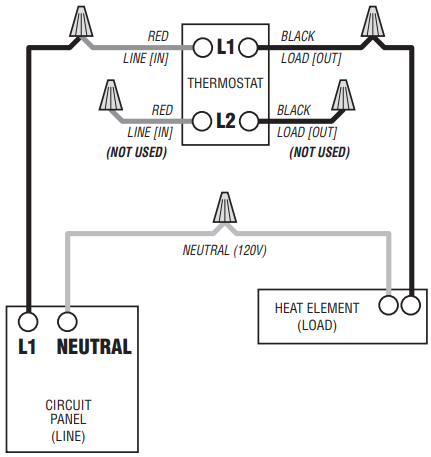

YKSINAPAINEN 120 VOLTIN ASENNUS

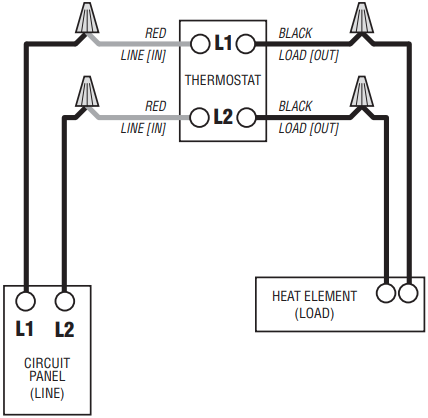

KAKSINAPAINEN 240 VOLTIN ASENNUS

KYTKENTÄKAAVION HUOMAUTUS:
Tätä kaksinapaista termostaattimallia voidaan käyttää joko yksinapaisissa tai kaksinapaisissa kytkentäkokoonpanoissa. Vain LINE 1 (IN) ja LOAD 1 (OUT) -liittimet kytketään normaalin lämpötilajakson aikana. Jos tätä termostaattia käytetään yksinapaisessa kokoonpanossa, käyttämättömät L2 LINE (IN) ja L2 LOAD (OUT) -johdon päät on eristettävä turvallisesti mukana toimitetuilla lisäjohdinliittimillä.

VAROITUS TULIPALOVAARASTA:
ÄLÄ käytä mukana toimitettuja johdinliittimiä, jos liität tämän termostaatin alumiinijohtoihin. Kaikki alumiinijohtimiin tehdyt liitännät on tehtävä hyväksytyillä CO/ALR-juotosliittimillä.
