Εγχειρίδιο Προγραμματιζόμενου Θερμοστάτη Θέρμανσης LUX ELV4d

Χρησιμοποιείτε μόνο αλκαλικές μπαταρίες Energizer^® ή DURACELL^®.

Για να έχετε τα καλύτερα αποτελέσματα από την επένδυσή σας, διαβάστε αυτές τις οδηγίες και εξοικειωθείτε με την αγορά σας.

ΣΥΜΒΑΤΟΤΗΤΑ

Αυτός ο προγραμματιζόμενος θερμοστάτης είναι συμβατός με ηλεκτρικά συστήματα θέρμανσης τάσης γραμμής 120/240 VAC, μονής ή διπλής πολικότητας, έως 15 Amps. Η ονομαστική ισχύς θέρμανσης είναι 1800 Watts (Ωμική) για 120 VAC και 3600 Watts (Ωμική) για 240 VAC. Αυτός ο θερμοστάτης μπορεί επίσης να χρησιμοποιηθεί με υδραυλικά (ζεστό νερό) συστήματα θέρμανσης τάσης γραμμής 120/240 VAC με κινητήρες έως 1/4 HP.

ΑΥΤΟΣ Ο ΘΕΡΜΟΣΤΑΤΗΣ ΔΕΝ ΕΙΝΑΙ ΣΥΜΒΑΤΟΣ ΜΕ ΣΥΣΚΕΥΕΣ ΘΕΡΜΑΝΣΗΣ ΠΟΥ ΠΕΡΙΕΧΟΥΝ ΤΟΣΟ ΗΛΕΚΤΡΙΚΟ ΣΤΟΙΧΕΙΟ ΘΕΡΜΑΝΣΗΣ (ΩΜΙΚΟ ΦΟΡΤΙΟ) ΟΣΟ ΚΑΙ ΑΝΕΜΙΣΤΗΡΑ (ΕΠΑΓΩΓΙΚΟ ΦΟΡΤΙΟ) ΣΤΗΝ ΙΔΙΑ ΣΥΣΚΕΥΗ.

Αυτός ο θερμοστάτης δεν μπορεί να χρησιμοποιηθεί με: συστήματα ψύξης, τυπικά συστήματα 24 volt ή συστήματα αντλιών θερμότητας. Ρωτήστε τον αντιπρόσωπό σας για άλλους θερμοστάτες LUX για τον έλεγχο αυτών των συστημάτων.

ΣΗΜΕΙΩΣΗ: Τύπος αποσύνδεσης: "TYPE 1B".

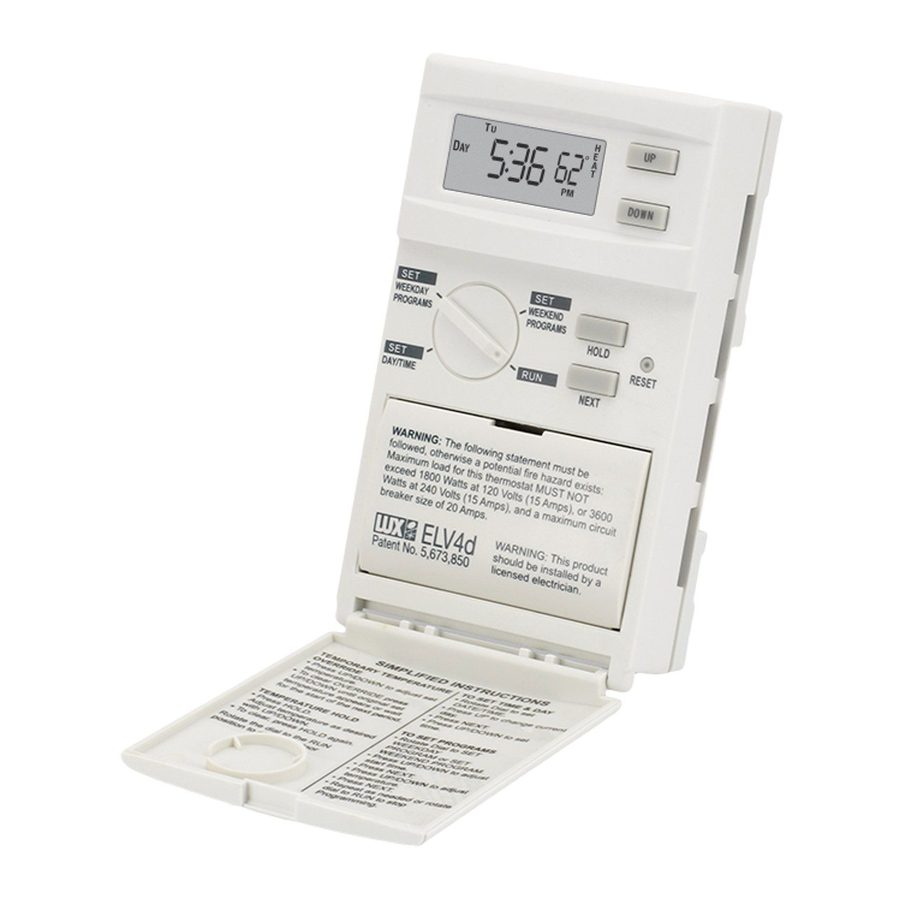

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

1. Οθόνη LCD
2. Κουμπιά θερμοκρασίας UP/DOWN (ΑΝΩ/ΚΑΤΩ)
3. LUX Speed Dial^®
4. Κουμπιά HOLD (ΚΡΑΤΗΣΗ), NEXT (ΕΠΟΜΕΝΟ) και RESET (ΕΠΑΝΑΦΟΡΑ)
5. Θήκη μπαταριών
6. Οδηγίες γρήγορης αναφοράς

• Μόνο θέρμανση
• Αποθήκευση μνήμης χωρίς μπαταρία
• Προγραμματιζόμενο από την πολυθρόνα
• Προσωρινή παράκαμψη θερμοκρασίας
• 3 χρόνια εγγύηση
• Ένδειξη χαμηλής μπαταρίας στην οθόνη
• Κράτηση θερμοκρασίας
• Ελκυστικός σχεδιασμός
• Ένδειξη θερμοκρασίας F/C
• Αποκλειστικό LUX Speed Dial^®
• Ένδειξη ρολογιού 12/24 ωρών
• Προγραμματισμός 5/2 ημερών
• Ρυθμιζόμενη διακύμανση θερμοκρασίας
• 4 περίοδοι ανά ημέρα

ΕΓΚΑΤΑΣΤΑΣΗ

Διαβάστε ΠΡΟΣΕΚΤΙΚΑ ΟΛΕΣ αυτές τις οδηγίες πριν ξεκινήσετε την εγκατάσταση. Αποθηκεύστε τις για μελλοντική αναφορά.

• Για εφαρμογές όπως η ηλεκτρική θέρμανση βάσης (ωμική), το μέγιστο φορτίο είναι 15 Amps, από έναν διακόπτη κυκλώματος 20 Amp. Για εφαρμογές θέρμανσης όπως μια αντλία κυκλοφορητή ζεστού νερού (επαγωγική), το μέγιστο φορτίο είναι 1/4 HP @ 120 Volts και 1/2 HP @ 240 Volts.
• Μην χρησιμοποιείτε διακόπτες κυκλώματος που έχουν ονομαστική τιμή υψηλότερη από 20 Amps. Το μέγιστο φορτίο για αυτόν τον θερμοστάτη ΔΕΝ ΠΡΕΠΕΙ να υπερβαίνει τα 1800 Watts @ 120 Volts (15 Amps) ή τα 3600 Watts @ 240 Volts (15 Amps), διαφορετικά υπάρχει πιθανός κίνδυνος πυρκαγιάς.
•
  Αυτό το προϊόν θα πρέπει να εγκατασταθεί από εξουσιοδοτημένο ηλεκτρολόγο. Μην επιχειρήσετε να το εγκαταστήσετε εκτός εάν είστε πλήρως εξοικειωμένοι με την καλωδίωση τάσης γραμμής. Εάν δεν χειριστείτε σωστά, υπάρχει κίνδυνος ηλεκτροπληξίας, που μπορεί να προκαλέσει σοβαρό τραυματισμό ή θάνατο.

ΘΕΣΗ ΤΟΠΟΘΕΤΗΣΗΣ:

Εγκαταστήστε ένα κατακόρυφο, ηλεκτρικό κουτί διακόπτη για την τοποθέτηση του θερμοστάτη περίπου 5 πόδια (1,5 μέτρα) πάνω από το δάπεδο σε έναν εσωτερικό τοίχο όπου ο θερμοστάτης θα εκτίθεται στη μέση θερμοκρασία δωματίου. Η χρήση ενός κουτιού διακόπτη "βαθιού" τύπου θα κάνει την εγκατάσταση ευκολότερη παρέχοντας περισσότερο χώρο για την πραγματοποίηση των συνδέσεων καλωδίωσης. Ο θερμοστάτης πρέπει να τοποθετηθεί μακριά από κρυμμένους σωλήνες ζεστού ή κρύου νερού, αεραγωγούς ή ρεύματα από διαδρόμους, άμεσο ηλιακό φως, τζάκια ή σκάλες, προκειμένου να ανιχνεύει σωστά τη θερμοκρασία δωματίου. Μην τοποθετείτε τον θερμοστάτη απευθείας πάνω από κανένα από τα θερμαντικά στοιχεία.

Απενεργοποιήστε την ηλεκτρική ενέργεια στο σύστημα θέρμανσης πριν εγκαταστήσετε αυτόν τον θερμοστάτη ή επισκευάσετε οποιοδήποτε μέρος του συστήματος. Μην ενεργοποιήσετε ξανά την ηλεκτρική ενέργεια έως ότου ολοκληρωθεί πλήρως η εγκατάσταση.

ΚΑΛΩΔΙΩΣΗ:

1. Αποσυνδέστε την τροφοδοσία πριν αφαιρέσετε τον παλιό σας θερμοστάτη (εάν υπάρχει). Ελέγξτε ξανά ότι αυτός ο θερμοστάτης έχει την κατάλληλη ονομαστική τάση και ένταση ρεύματος για να αλλάξει.
2. Αφαιρέστε το μπροστινό μέρος του θερμοστάτη πιέζοντας προσεκτικά το κουμπί στο κάτω μέρος του θερμοστάτη και περιστρέφοντας το σώμα προς τα πάνω και μακριά.

ΣΗΜΕΙΩΣΗ: Η καλωδίωση που πραγματοποιείται πρέπει να συμμορφώνεται με όλους τους ισχύοντες εθνικούς ηλεκτρικούς κώδικες και τις τοπικές διατάξεις για τη συγκεκριμένη περιοχή σας.

3. Όταν αντικαθιστάτε έναν παλιό θερμοστάτη τοίχου τάσης γραμμής, αφαιρέστε τον προσεκτικά για να αποφύγετε ζημιά στη μόνωση της καλωδίωσης. Ελέγξτε την παλιά μόνωση για ρωγμές, εγκοπές ή φθορά και εφαρμόστε πιστοποιημένη ηλεκτρική ταινία όπου είναι απαραίτητο για να επιτύχετε επαρκή μόνωση ή αντικαταστήστε τα καλώδια με εγκεκριμένο τρόπο.
4. Χρησιμοποιήστε τα διαγράμματα που εμφανίζονται στην ενότητα "ΑΝΑΓΝΩΡΙΣΗ ΚΑΛΩΔΙΩΝ ΚΑΙ ΗΛΕΚΤΡΙΚΑ ΣΧΕΔΙΑ" αυτού του εγχειριδίου για να βεβαιωθείτε ότι οι συνδέσεις του θερμοστάτη γίνονται στα κατάλληλα καλώδια για την εγκατάστασή σας.
5. Συνδέστε τα καλώδια μεταξύ τους χρησιμοποιώντας τους ακροδέκτες καλωδίων χωρίς συγκόλληση (παρέχονται) και βεβαιωθείτε ότι όλοι οι ακροδέκτες καλωδίων είναι σφιχτοί και ασφαλείς.
6. Λυγίστε τους συμπαγείς αγωγούς και, στη συνέχεια, σπρώξτε τους και τους ακροδέκτες καλωδίων προσεκτικά στο ηλεκτρικό κουτί, παρέχοντας αρκετό χώρο πίσω από τις θέσεις των βιδών στερέωσης. Στερεώστε τη βάση του θερμοστάτη στο ηλεκτρικό κουτί με τις βίδες στερέωσης.
7. Τοποθετήστε το μπροστινό μέρος του θερμοστάτη στην πίσω πλάκα, πιάνοντας πρώτα τις πλαστικές γλωττίδες στο πάνω μέρος και, στη συνέχεια, πιέζοντας σταθερά το κάτω μέρος του θερμοστάτη προς την πίσω πλάκα για να ασφαλίσετε τα δύο μέρη μεταξύ τους.

ΣΗΜΕΙΩΣΗ: Όταν τελειώσετε με την εκτέλεση των επιλογών εγκατάστασης και ρύθμισης, αφαιρέστε τη λεπτή πλαστική μεμβράνη που προστατεύει την οθόνη LCD στο μπροστινό μέρος του θερμοστάτη. Αυτό το πλαστικό μπορεί να υπάρχει ή να μην υπάρχει και είναι εμφανές από την εμφάνιση ψεύτικων ψηφίων που εμφανίζονται στην οθόνη.

8. Τοποθετήστε δύο νέες αλκαλικές μπαταρίες Energizer^® ή DURACELL^® μεγέθους "AA" πριν συνεχίσετε περαιτέρω. Βεβαιωθείτε ότι οι μπαταρίες έχουν τοποθετηθεί στη σωστή κατεύθυνση σύμφωνα με τις ενδείξεις που εμφανίζονται στη θήκη μπαταριών. Η θήκη μπαταριών βρίσκεται στο μπροστινό μέρος του θερμοστάτη, πίσω από την πόρτα.
9. Τώρα ενεργοποιήστε ξανά την τροφοδοσία στο σύστημα θέρμανσης. Στην οθόνη του θερμοστάτη, βεβαιωθείτε ότι η ένδειξη αποσύνδεσης της μονάδας τροφοδοσίας (που εμφανίζεται στην εικόνα) δεν υπάρχει στην οθόνη. Εάν υπάρχει, αφαιρέστε το μπροστινό μισό και δοκιμάστε να συνδέσετε ξανά το μπροστινό μισό με το πίσω μισό.


ΣΗΜΕΙΩΣΗ: Αυτός ο θερμοστάτης προστατεύεται από τις κανονικές στατικές ηλεκτρικές εκκενώσεις, ωστόσο για να ελαχιστοποιήσετε τον κίνδυνο ζημιάς στη μονάδα σε εξαιρετικά ξηρό καιρό, αγγίξτε ένα γειωμένο μεταλλικό αντικείμενο πριν αγγίξετε τον θερμοστάτη σας.

ΕΠΙΛΟΓΕΣ ΡΥΘΜΙΣΗΣ

Οι ρυθμίσεις, οι επιλογές και τα εξαρτήματα που αναφέρονται στην παρακάτω ενότητα βρίσκονται στο πίσω μέρος του θερμοστάτη, στην πλακέτα κυκλώματος.

ΔΙΑΚΟΠΤΕΣ ΕΠΙΛΟΓΩΝ:

Υπάρχει ένα τετράγωνο κουτί με 2 μικρούς διακόπτες, που βρίσκεται στη δεξιά πλευρά της πλακέτας κυκλώματος. Κάθε διακόπτης ελέγχει μια διαφορετική ρύθμιση ανάλογα με τη θέση του διακόπτη. Οι μεμονωμένοι διακόπτες επισημαίνονται ως 1 και 2 και υπάρχει ένας αντίστοιχος πίνακας τυπωμένος στην πλακέτα κυκλώματος για να εμφανίζει τις πιθανές επιλογές για καθεμία από τις δύο θέσεις διακόπτη.

ΚΛΙΜΑΚΑ ΘΕΡΜΟΚΡΑΣΙΑΣ (Διακόπτης επιλογής #1):

Αυτό καθορίζει τον τρόπο με τον οποίο ο θερμοστάτης εμφανίζει όλες τις θερμοκρασίες στην οθόνη. Η θέση διακόπτη OFF είναι F° και η θέση ON είναι C°.

ΜΟΡΦΗ ΩΡΑΣ (Διακόπτης επιλογής #2):

Αυτό καθορίζει τον τρόπο με τον οποίο ο θερμοστάτης εμφανίζει το ρολόι και όλες τις άλλες ώρες στην οθόνη. Η θέση διακόπτη OFF είναι 12 HR και η θέση ON είναι 24 HR.

ΕΠΑΝΑΦΟΡΑ ΥΛΙΚΟΥ:

Η επαναφορά υλικού είναι ένα κουμπί που βρίσκεται κοντά στο κέντρο της πλακέτας κυκλώματος. Αυτό το κουμπί επαναφοράς χρησιμοποιείται από τον θερμοστάτη για να διαβάσει τη θέση των διακοπτών επιλογών. Όταν αλλάξει οποιαδήποτε από τις δύο παραπάνω ρυθμίσεις επιλογών, πρέπει να πατηθεί το κουμπί επαναφοράς υλικού για να αναγνωριστεί η αλλαγή. Αυτό μπορεί επίσης να χρησιμοποιηθεί εάν ο θερμοστάτης παρουσιάζει οποιαδήποτε ακανόνιστη συμπεριφορά. Τα προγράμματα θερμοκρασίας χρήστη δεν διαγράφονται όταν εκτελείται επαναφορά υλικού, ωστόσο θα πρέπει να ρυθμίσετε το ρολόι και την ημέρα της εβδομάδας.

ΣΤΟΙΧΕΙΑ ΜΠΡΟΣΤΙΝΟΥ ΠΙΝΑΚΑ

ΕΠΑΝΑΦΟΡΑ ΛΟΓΙΣΜΙΚΟΥ:

Η επαναφορά λογισμικού είναι ένα μικρό ενσωματωμένο κουμπί που βρίσκεται στα δεξιά των κουμπιών NEXT (ΕΠΟΜΕΝΟ) και HOLD (ΚΡΑΤΗΣΗ). Αυτό το κουμπί μπορεί να πατηθεί με ένα μολύβι ή το άκρο ενός συνδετήρα. Η επαναφορά λογισμικού διαγράφει όλα τα προγράμματα θερμοκρασίας χρήστη και όλες τις άλλες προτιμήσεις λογισμικού στις προεπιλεγμένες τιμές τους. Θα πρέπει να γράψετε τους χρόνους και τις θερμοκρασίες του προγράμματος θέρμανσης πριν χρησιμοποιήσετε την επαναφορά λογισμικού.

ΚΟΥΜΠΙΑ:

Υπάρχουν τέσσερα κύρια κουμπιά στο μπροστινό μέρος του θερμοστάτη: Τα πλήκτρα βέλους UP (ΑΝΩ) και DOWN (ΚΑΤΩ), το κουμπί NEXT (ΕΠΟΜΕΝΟ) και το κουμπί HOLD (ΚΡΑΤΗΣΗ).

ΠΕΡΙΣΤΡΟΦΙΚΟΣ ΔΙΑΚΟΠΤΗΣ:

Το LUX Speed Dial^® παρέχει έναν εύκολο τρόπο γρήγορης πλοήγησης μεταξύ των διαφορετικών περιοχών προγραμματισμού. Αυτός ο περιστροφικός διακόπτης έχει τέσσερις μεμονωμένες θέσεις.

ΔΙΑΚΟΠΤΗΣ HEAT (ΘΕΡΜΑΝΣΗ) / OFF (ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ):

Αυτός ο διακόπτης βρίσκεται στο μπροστινό μέρος της μονάδας τροφοδοσίας (πίσω μισό του θερμοστάτη). Για να αποκτήσετε πρόσβαση σε αυτόν τον διακόπτη, διαχωρίστε το μπροστινό και το πίσω μισό του θερμοστάτη πατώντας τη γλωττίδα αντίχειρα κάτω από το κάτω μέρος του θερμοστάτη και τραβώντας το μπροστινό μέρος του θερμοστάτη μακριά από το πίσω μισό. Το χειμώνα, ρυθμίστε τον διακόπτη τροφοδοσίας στη θέση "HEAT" (ΘΕΡΜΑΝΣΗ) για να ελέγξετε το σύστημα θέρμανσης. Τους καλοκαιρινούς μήνες, όταν δεν απαιτείται θέρμανση, ρυθμίστε τον διακόπτη στη θέση "OFF" (ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ) για να αποτρέψετε την ενεργοποίηση των εξαρτημάτων του συστήματος θέρμανσης.

ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ

ΡΥΘΜΙΣΗ ΗΜΕΡΑΣ/ΩΡΑΣ:

Περιστρέψτε τον επιλογέα στη θέση SET DAY/TIME (ΡΥΘΜΙΣΗ ΗΜΕΡΑΣ/ΩΡΑΣ). Η ημέρα της εβδομάδας θα αρχίσει να αναβοσβήνει στην οθόνη. Ενώ η ημέρα αναβοσβήνει, πατήστε το κουμπί UP (ΕΠΑΝΩ), μία φορά για κάθε ημέρα, για να προχωρήσετε στην επιθυμητή ημέρα της εβδομάδας. Πατήστε το κουμπί NEXT (ΕΠΟΜΕΝΟ); αυτό θα πρέπει να κάνει την ώρα να αρχίσει να αναβοσβήνει και την ημέρα να παραμείνει σταθερή. Χρησιμοποιώντας είτε τα κουμπιά UP (ΕΠΑΝΩ) είτε DOWN (ΚΑΤΩ), ρυθμίστε το ρολόι στην επιθυμητή ώρα. Τα ψηφία του ρολογιού θα αυξάνονται γρήγορα εάν κρατηθούν πατημένα είτε τα κουμπιά UP (ΕΠΑΝΩ) είτε DOWN (ΚΑΤΩ).

ΠΑΡΑΚΑΜΨΗ ΘΕΡΜΟΚΡΑΣΙΑΣ:

Μια παράκαμψη θερμοκρασίας (Temperature Override) συμβαίνει σε λειτουργία Run (Εκτέλεση), οποτεδήποτε ο χρήστης ρυθμίζει την καθορισμένη θερμοκρασία σε μια τιμή διαφορετική από την αποθηκευμένη θερμοκρασία του προγράμματος για εκείνη την ημέρα και ώρα. Όταν ο θερμοστάτης βρίσκεται σε παράκαμψη (Override), η λέξη "OVERRIDE" ("ΠΑΡΑΚΑΜΨΗ") θα εμφανιστεί στο κάτω μέρος της οθόνης. Ο θερμοστάτης θα διατηρήσει τον θερμικό έλεγχο χρησιμοποιώντας αυτή τη νέα καθορισμένη θερμοκρασία, μέχρι να φτάσει η έναρξη της επόμενης χρονικής περιόδου του προγράμματος. Εκείνη τη στιγμή, η καθορισμένη θερμοκρασία θα επιστρέψει στην τιμή που είναι αποθηκευμένη στη μνήμη για εκείνη τη νέα περίοδο του προγράμματος. Για να εισέλθετε σε μια παράκαμψη (Override), πατήστε είτε το κουμπί UP (ΕΠΑΝΩ) είτε το κουμπί DOWN (ΚΑΤΩ) μία φορά και η καθορισμένη θερμοκρασία θα αρχίσει να αναβοσβήνει. Πατήστε είτε το κουμπί UP (ΕΠΑΝΩ) είτε το κουμπί DOWN (ΚΑΤΩ) στην επιθυμητή τιμή καθορισμένης θερμοκρασίας. Μια παράκαμψη (Override) μπορεί να ακυρωθεί περιστρέφοντας τον επιλογέα ή ξεκινώντας μια συγκράτηση (HOLD).

ΣΥΓΚΡΑΤΗΣΗ ΘΕΡΜΟΚΡΑΣΙΑΣ:

Μια συγκράτηση θερμοκρασίας (Temperature Hold) είναι παρόμοια με μια παράκαμψη (override), αλλά χρησιμοποιείται για τη διατήρηση μιας σταθερής καθορισμένης θερμοκρασίας υπό χειροκίνητο έλεγχο, για μεγαλύτερη χρονική διάρκεια. Μια συγκράτηση (Hold) είναι το απλούστερο μέσο για να ρυθμίσετε και να διατηρήσετε μια σταθερή θερμοκρασία. Σας επιτρέπει να ρυθμίσετε και να διατηρήσετε μια σταθερή θερμοκρασία επ' αόριστον, χωρίς να ανησυχείτε για τον προγραμματισμό.

Μια συγκράτηση θερμοκρασίας (Temperature Hold) μπορεί να χρησιμοποιηθεί για ημέρες, εβδομάδες ή ακόμα και μήνες κάθε φορά. Για να εισέλθετε σε μια συγκράτηση (Hold), πατήστε το κουμπί HOLD (ΣΥΓΚΡΑΤΗΣΗ) μία φορά και η λέξη "HOLD" ("ΣΥΓΚΡΑΤΗΣΗ") θα εμφανιστεί στο τμήμα της οθόνης που αφορά τη θερμοκρασία, μαζί με την αναβοσβήνουσα καθορισμένη θερμοκρασία. Ενώ η καθορισμένη θερμοκρασία αναβοσβήνει, πατήστε είτε το κουμπί UP (ΕΠΑΝΩ) είτε το κουμπί DOWN (ΚΑΤΩ) στη νέα επιθυμητή τιμή καθορισμένης θερμοκρασίας. Για να ακυρώσετε μια συγκράτηση (Hold), πατήστε και αφήστε ξανά το κουμπί HOLD (ΣΥΓΚΡΑΤΗΣΗ) ή περιστρέψτε τον επιλογέα μακριά από το RUN (ΕΚΤΕΛΕΣΗ).

ΠΡΟΗΓΜΕΝΕΣ ΛΕΙΤΟΥΡΓΙΕΣ

ΡΥΘΜΙΣΗ ΤΑΛΑΝΤΩΣΗΣ:

Ένας θερμοστάτης λειτουργεί ενεργοποιώντας και απενεργοποιώντας το σύστημα θέρμανσης κάθε φορά που η θερμοκρασία δωματίου διαφέρει από την καθορισμένη θερμοκρασία. Η ποσότητα αυτής της διακύμανσης ονομάζεται "ταλάντωση" ("swing"). Το σύστημά σας θα πρέπει να ενεργοποιείται περίπου 3 έως 6 φορές την ώρα. Ένας μικρότερος αριθμός ταλάντωσης αυξάνει τον αριθμό των κύκλων ανά ώρα, έτσι ώστε η θερμοκρασία δωματίου να είναι πιο ακριβής και σταθερή. Ένας μεγαλύτερος αριθμός ταλάντωσης μειώνει τον αριθμό των κύκλων ανά ώρα, αλλά εξοικονομεί ενέργεια στις περισσότερες περιπτώσεις. Για να αλλάξετε τη ρύθμιση ταλάντωσης (Swing), γυρίστε τον επιλογέα στη λειτουργία RUN (ΕΚΤΕΛΕΣΗ). Κρατήστε πατημένο το κουμπί NEXT (ΕΠΟΜΕΝΟ) και πατήστε το κουμπί HOLD (ΣΥΓΚΡΑΤΗΣΗ) μία φορά, στη συνέχεια αφήστε και τα δύο. Ένας μόνο αριθμός θα εμφανιστεί στην οθόνη. Χρησιμοποιήστε τα κουμπιά UP/DOWN (ΕΠΑΝΩ/ΚΑΤΩ) για να αλλάξετε την αριθμητική τιμή μεταξύ 1 και 9. Ο αριθμός 1 είναι η προεπιλεγμένη ρύθμιση. Πατήστε το κουμπί NEXT (ΕΠΟΜΕΝΟ) για να αποδεχτείτε τη ρύθμιση και να επιστρέψετε στην κανονική λειτουργία Run (Εκτέλεση).

ΕΛΑΧΙΣΤΟΣ ΧΡΟΝΟΣ ΚΑΘΥΣΤΕΡΗΣΗΣ ΛΕΙΤΟΥΡΓΙΑΣ:

Αυτό καθορίζεται από τον θερμοστάτη και ελέγχει το ελάχιστο χρονικό διάστημα που ο θερμοστάτης πρέπει να παραμείνει με τη θέρμανση είτε ενεργοποιημένη (On) είτε απενεργοποιημένη (Off), πριν μεταβεί αυτόματα στην εναλλακτική κατάσταση ενεργοποίησης (On) ή απενεργοποίησης (Off). Αυτή η λειτουργία αποτρέπει την ταχεία ανεπιθύμητη εναλλαγή του εξοπλισμού θέρμανσης. Το χρονικό διάστημα για αυτή την καθυστέρηση είναι σταθερό στα 5 λεπτά μεταξύ των αλλαγών φορτίου ενεργοποίησης ή απενεργοποίησης.

ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ

Για τους δύο τύπους προγραμμάτων που περιγράφονται παρακάτω, αυτός ο θερμοστάτης παρέχει τέσσερις ανεξάρτητες περιόδους ανά ημέρα για τη λειτουργία θέρμανσης (Heat mode), οι οποίες είναι: MORN (ΠΡΩΙ), DAY (ΜΕΡΑ), EVE (ΑΠΟΓΕΥΜΑ) και NITE (ΝΥΧΤΑ). Κάθε περίοδος τελειώνει την ώρα έναρξης της επόμενης περιόδου. Όταν τοποθετείτε μπαταρίες για πρώτη φορά ή εκτελείτε μια επαναφορά λογισμικού (Software Reset), ένα προεπιλεγμένο πρόγραμμα θερμοκρασίας (που φαίνεται παρακάτω) εισάγεται και στις τέσσερις περιόδους του προγράμματος. Μπορείτε να χρησιμοποιήσετε αυτό το προεπιλεγμένο πρόγραμμα ή να αλλάξετε οποιοδήποτε τμήμα του για να ταιριάζει στις δικές σας προτιμήσεις. Κατά τη ρύθμιση των στοιχείων του προγράμματος, η τιμή που αναβοσβήνει είναι το στοιχείο που μπορείτε να αλλάξετε εκείνη τη στιγμή.

ΡΥΘΜΙΣΗ ΠΡΟΓΡΑΜΜΑΤΟΣ ΚΑΘΗΜΕΡΙΝΗΣ:

Περιστρέψτε τον επιλογέα στο WEEKDAY PROGRAM (ΠΡΟΓΡΑΜΜΑ ΚΑΘΗΜΕΡΙΝΗΣ). Θα προγραμματίσετε και τις πέντε καθημερινές ημέρες ταυτόχρονα. Η πρώτη περίοδος είναι το MORN (ΠΡΩΙ). Χρησιμοποιώντας τα κουμπιά UP (ΕΠΑΝΩ) και DOWN (ΚΑΤΩ), ρυθμίστε την ώρα έναρξης για αυτήν την περίοδο και, στη συνέχεια, πατήστε το κουμπί NEXT (ΕΠΟΜΕΝΟ) για να προχωρήσετε. Τώρα ρυθμίστε την επιθυμητή καθορισμένη θερμοκρασία για την περίοδο MORN (ΠΡΩΙ) χρησιμοποιώντας τα κουμπιά UP (ΕΠΑΝΩ) και DOWN (ΚΑΤΩ) και πατήστε NEXT (ΕΠΟΜΕΝΟ) για να προχωρήσετε. Τώρα ρυθμίστε την ώρα έναρξης και την καθορισμένη θερμοκρασία για την περίοδο DAY (ΜΕΡΑ), πατώντας NEXT (ΕΠΟΜΕΝΟ) μετά από κάθε μία για να προχωρήσετε. Συνεχίστε με τα ίδια βήματα για να ρυθμίσετε την ώρα έναρξης και την καθορισμένη θερμοκρασία για τις περιόδους προγράμματος EVE (ΑΠΟΓΕΥΜΑ) και NITE (ΝΥΧΤΑ). Όταν τελειώσετε με τη ρύθμιση και των τεσσάρων περιόδων, μπορείτε να συνεχίσετε να πατάτε το κουμπί NEXT (ΕΠΟΜΕΝΟ) και στις τέσσερις περιόδους για να ελέγξετε τις καταχωρήσεις σας ή να γυρίσετε τον επιλογέα στο RUN (ΕΚΤΕΛΕΣΗ) εάν τελειώσατε.

ΡΥΘΜΙΣΗ ΠΡΟΓΡΑΜΜΑΤΟΣ ΣΑΒΒΑΤΟΚΥΡΙΑΚΟΥ:

Γυρίστε τον επιλογέα στο WEEKEND PROGRAM (ΠΡΟΓΡΑΜΜΑ ΣΑΒΒΑΤΟΚΥΡΙΑΚΟΥ). Θα προγραμματίσετε τόσο το Σάββατο όσο και την Κυριακή ταυτόχρονα. Θα ξεκινήσετε με την ώρα έναρξης της περιόδου MORN (ΠΡΩΙ) και θα χρησιμοποιήσετε τις ίδιες διαδικασίες που εκτελέστηκαν κατά τη ρύθμιση των περιόδων του προγράμματος καθημερινής (Weekday Program), χρησιμοποιώντας το κουμπί NEXT (ΕΠΟΜΕΝΟ) για να προχωρήσετε στις τιμές. Επιστρέψτε τον επιλογέα στη θέση RUN (ΕΚΤΕΛΕΣΗ) όταν τελειώσετε.

ΜΠΑΤΑΡΙΕΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ

Οι μπαταρίες πρέπει να αντικαθίστανται ΤΟΥΛΑΧΙΣΤΟΝ μία φορά το χρόνο ή νωρίτερα εάν εμφανιστεί το σύμβολο μπαταρίας LOW BATT (ΧΑΜΗΛΗ ΜΠΑΤΑΡΙΑ) στο κάτω αριστερό τμήμα της οθόνης, όπως φαίνεται. Για να αντικαταστήσετε τις μπαταρίες στον θερμοστάτη, ανοίξτε την μπροστινή πόρτα της μονάδας. Η θήκη μπαταριών βρίσκεται ακριβώς κάτω από τον περιστροφικό επιλογέα και τα κουμπιά. Τραβήξτε έξω τη θήκη μπαταριών, ξεκινώντας από την επάνω άκρη. Αφαιρέστε τις χρησιμοποιημένες μπαταρίες από το δίσκο μπαταριών και απορρίψτε τις κατάλληλα.

Τοποθετήστε δύο νέες αλκαλικές μπαταρίες Energizer^® ή DURACELL^®, μεγέθους "AA" στο δίσκο μπαταριών. Παρατηρήστε τις ενδείξεις πολικότητας που εμφανίζονται στη θήκη μπαταριών για να εξασφαλίσετε τη σωστή εγκατάσταση. Όταν τελειώσετε, επανατοποθετήστε τη θήκη μπαταριών τοποθετώντας πρώτα το κάτω μέρος στους πείρους ευθυγράμμισης και περιστρέφοντας το πάνω μέρος προς τον θερμοστάτη για να κουμπώσει ξανά το μάνταλο στη θέση του.

ΤΕΧΝΙΚΗ ΥΠΟΣΤΗΡΙΞΗ

Εάν έχετε προβλήματα με την εγκατάσταση ή τη χρήση αυτού του θερμοστάτη, διαβάστε προσεκτικά και διεξοδικά το εγχειρίδιο οδηγιών. Εάν χρειάζεστε βοήθεια, επικοινωνήστε με το Τμήμα Τεχνικής Υποστήριξης στο 856-234-8803 κατά τις κανονικές ώρες εργασίας μεταξύ 8:00 π.μ. και 4:30 μ.μ. Ανατολική Τυπική Ώρα, Δευτέρα έως Παρασκευή. Μπορείτε επίσης να λάβετε τεχνική βοήθεια online οποιαδήποτε στιγμή της ημέρας ή της νύχτας στη διεύθυνση http://www.luxproducts.com. Ο ιστότοπός μας σάς προσφέρει απαντήσεις στις πιο συνηθισμένες τεχνικές ερωτήσεις και σας επιτρέπει επίσης να στείλετε τις ερωτήσεις σας μέσω email στο προσωπικό τεχνικής υποστήριξης όποτε σας βολεύει.

ΕΓΓΥΗΣΗ

Περιορισμένη Εγγύηση: Εάν αυτή η μονάδα αποτύχει λόγω ελαττωμάτων στα υλικά ή την κατασκευή εντός τριών ετών από την ημερομηνία της αρχικής αγοράς, η LUX θα, κατά την επιλογή της, να την επισκευάσει ή να την αντικαταστήσει. Αυτή η εγγύηση δεν καλύπτει ζημιές από ατύχημα, κακή χρήση ή αποτυχία τήρησης των οδηγιών εγκατάστασης. Οι σιωπηρές εγγυήσεις περιορίζονται σε διάρκεια τριών ετών από την ημερομηνία της αρχικής αγοράς. Ορισμένες πολιτείες δεν επιτρέπουν περιορισμούς στο πόσο διαρκεί μια σιωπηρή εγγύηση, επομένως ο παραπάνω περιορισμός ενδέχεται να μην ισχύει για εσάς. Επιστρέψτε τις δυσλειτουργικές ή ελαττωματικές μονάδες στον τόπο από τον οποίο έγινε η αγορά, μαζί με την απόδειξη αγοράς. Ανατρέξτε στην ενότητα "ΤΕΧΝΙΚΗ ΥΠΟΣΤΗΡΙΞΗ" πριν επιστρέψετε τον θερμοστάτη.
Ο αγοραστής αναλαμβάνει όλους τους κινδύνους και την ευθύνη για τυχαίες και επακόλουθες ζημιές που προκύπτουν από την εγκατάσταση και τη χρήση αυτής της μονάδας. Ορισμένες πολιτείες δεν επιτρέπουν τον αποκλεισμό τυχαίων ή επακόλουθων ζημιών, επομένως ο παραπάνω αποκλεισμός ενδέχεται να μην ισχύει για εσάς. Αυτή η εγγύηση σάς παρέχει συγκεκριμένα νομικά δικαιώματα και ενδέχεται επίσης να έχετε άλλα δικαιώματα που διαφέρουν από πολιτεία σε πολιτεία. Ισχύει μόνο στις Η.Π.Α. και τον Καναδά.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΓΙΑ ΤΟΝ ΥΔΡΑΡΓΥΡΟ ΚΑΙ ΕΙΔΟΠΟΙΗΣΗ ΑΝΑΚΥΚΛΩΣΗΣ
Ο υδράργυρος θεωρείται επικίνδυνο υλικό. Εάν αυτό το προϊόν αντικαθιστά έναν θερμοστάτη που περιέχει υδράργυρο σε σφραγισμένο σωλήνα, επικοινωνήστε με την τοπική αρχή διαχείρισης αποβλήτων για οδηγίες σχετικά με την ανακύκλωση και την σωστή απόρριψη. Μπορεί να είναι παράνομο στην πολιτεία σας να το τοποθετήσετε στα σκουπίδια.

ΑΝΑΓΝΩΡΙΣΗ ΚΑΛΩΔΙΩΝ ΚΑΙ ΗΛΕΚΤΡΟΛΟΓΙΚΑ ΣΧΕΔΙΑ

ΕΓΚΑΤΑΣΤΑΣΗ ΜΟΝΟΥ ΠΟΛΟΥ 120 VOLT

ΕΓΚΑΤΑΣΤΑΣΗ ΔΙΠΛΟΥ ΠΟΛΟΥ 240 VOLT

ΣΗΜΕΙΩΣΗ ΗΛΕΚΤΡΟΛΟΓΙΚΟΥ ΔΙΑΓΡΑΜΜΑΤΟΣ:
Αυτό το μοντέλο θερμοστάτη Διπλού Πόλου μπορεί να χρησιμοποιηθεί είτε σε διαμορφώσεις καλωδίωσης Μονού Πόλου, είτε σε διαμορφώσεις Διπλού Πόλου. Μόνο οι ακροδέκτες LINE 1 (IN) και LOAD 1 (OUT) αλλάζουν κατά τη διάρκεια της κανονικής εναλλαγής θερμοκρασίας. Εάν αυτός ο θερμοστάτης χρησιμοποιείται σε διαμόρφωση Μονού Πόλου, τα αχρησιμοποίητα άκρα καλωδίων L2 LINE (IN) και L2 LOAD (OUT) πρέπει να μονωθούν με ασφάλεια χρησιμοποιώντας τους πρόσθετους συνδετήρες καλωδίων που παρέχονται.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΚΙΝΔΥΝΟΥ ΠΥΡΚΑΓΙΑΣ:
ΜΗΝ χρησιμοποιείτε τα παρεχόμενα καλώδια εάν συνδέετε αυτόν τον θερμοστάτη σε καλωδίωση αλουμινίου. Όλες οι συνδέσεις που γίνονται σε αγωγούς αλουμινίου πρέπει να γίνονται χρησιμοποιώντας εγκεκριμένους συνδετήρες καλωδίων CO/ALR χωρίς συγκόλληση.

Energizer^® είναι σήμα κατατεθέν της Eveready Battery Company, Inc.
DURACELL^® είναι σήμα κατατεθέν της The Gillette Company, Inc.

Mt. Laurel, New Jersey 08054, USA
http://www.luxproducts.com
