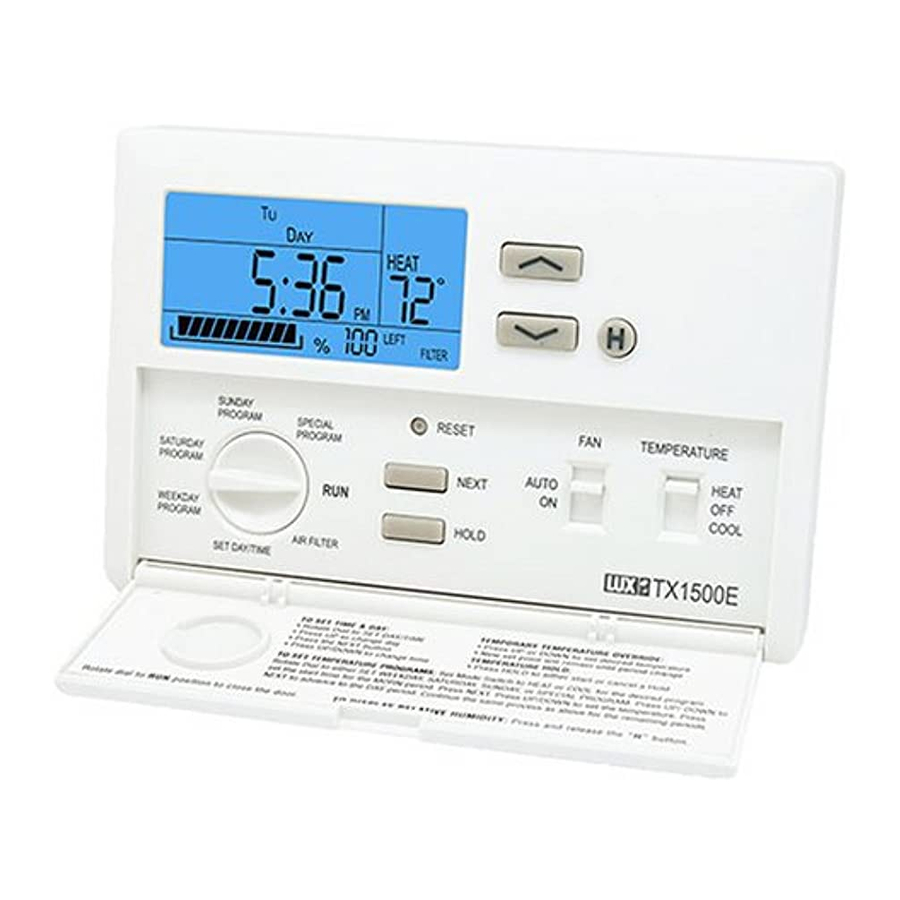

Εγχειρίδιο Ηλεκτρονικού Θερμοστάτη Σειράς LUX TX1500b

Χρησιμοποιείτε Μόνο Αλκαλικές Μπαταρίες Energizer ® ή DURACELL ®. Το Energizer ® είναι σήμα κατατεθέν της Eveready Battery Company, Inc. Το DURACELL ® είναι σήμα κατατεθέν της The Gillette Company, Inc. Πλήρεις, Εύκολες στην Ανάγνωση Οδηγίες Προγραμματισμού και Εγκατάστασης Εσωτερικά

Σας ευχαριστούμε για την εμπιστοσύνη σας στο προϊόν μας. Για να έχετε τα καλύτερα αποτελέσματα από την επένδυσή σας, διαβάστε αυτές τις οδηγίες και εξοικειωθείτε με την αγορά σας πριν εγκαταστήσετε τον νέο σας θερμοστάτη. Στη συνέχεια, ακολουθήστε τις διαδικασίες εγκατάστασης, ένα βήμα κάθε φορά. Αυτό θα σας εξοικονομήσει χρόνο και θα ελαχιστοποιήσει την πιθανότητα ζημιάς στον θερμοστάτη και στα συστήματα που ελέγχει. Αυτές οι οδηγίες ενδέχεται να περιέχουν πληροφορίες πέρα από αυτές που απαιτούνται για τη συγκεκριμένη εγκατάστασή σας. Παρακαλούμε αποθηκεύστε τις για μελλοντική αναφορά.

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

• Το TX1500 μπορεί να χρησιμοποιηθεί με τα περισσότερα συστήματα θέρμανσης και κλιματισμού 24 volt αερίου, πετρελαίου ή ηλεκτρικού ρεύματος, μονοβάθμιες αντλίες θερμότητας ή συστήματα θέρμανσης αερίου millivolt. Δεν μπορεί να χρησιμοποιηθεί με συστήματα θέρμανσης 120 volt ή πολυβάθμιες αντλίες θερμότητας. Ρωτήστε τον αντιπρόσωπό σας για άλλους θερμοστάτες LUX για να ελέγξετε αυτά τα συστήματα.
• Το TX1500 είναι προγραμματιζόμενο. Υπάρχουν τέσσερις περίοδοι προγραμματισμού ανά ημέρα. Κάθε περίοδος μπορεί να προγραμματιστεί ξεχωριστά.
• Εύκολο στη χρήση Lux Speed Dial®.
• Μπορείτε να χρησιμοποιήσετε τα ενσωματωμένα προγράμματα ώρας/θερμοκρασίας ή να τα αλλάξετε ώστε να ταιριάζουν στο πρόγραμμά σας. Το TX1500 παρέχει ξεχωριστό προγραμματισμό για τις καθημερινές, το Σάββατο και την Κυριακή — τόσο για θέρμανση όσο και για ψύξη. Μπορείτε να παρακάμψετε τις προγραμματισμένες θερμοκρασίες για όσο το δυνατόν μία περίοδο προγραμματισμού ή για ολόκληρες τις διακοπές.
• Σε ψυχρό καιρό, όταν ο διακόπτης συστήματος είναι ρυθμισμένος στο HEAT (ΘΕΡΜΑΝΣΗ), το TX1500 θα διατηρεί χαμηλότερες θερμοκρασίες δωματίου "set back" (εξοικονόμησης) για εξοικονόμηση ενέργειας. Στη συνέχεια, θα αλλάξει σε θερμότερες ρυθμίσεις "comfort" (άνεσης) — όλα αυτόματα, σε συγκεκριμένες ώρες κατά τη διάρκεια της ημέρας.
• Σε ζεστό καιρό, όταν ο διακόπτης συστήματος είναι ρυθμισμένος στο COOL (ΨΥΞΗ), το TX1500 θα διατηρεί θερμότερες θερμοκρασίες δωματίου "set back" (εξοικονόμησης) για εξοικονόμηση ενέργειας. Στη συνέχεια, θα αλλάξει σε ψυχρότερες ρυθμίσεις "comfort" (άνεσης) - όλα αυτόματα, σε συγκεκριμένες ώρες κατά τη διάρκεια της ημέρας.
• Μια μεγάλη οθόνη υγρών κρυστάλλων εμφανίζει την ώρα, την ημέρα της εβδομάδας και τις θερμοκρασίες δωματίου και ρύθμισης. Θα σας υπενθυμίσει πότε πρέπει να αλλάξετε το φίλτρο στον φυσητήρα σας.
• Η ρύθμιση διακύμανσης θερμοκρασίας σάς επιτρέπει να ρυθμίσετε με ακρίβεια το σύστημά σας για μέγιστη άνεση και οικονομία.
• Επιλέξιμος Ελάχιστος Χρόνος Λειτουργίας/Απενεργοποίησης 5/2 Λεπτών για Προστασία από Σύντομο Κύκλο/Συμπιεστή
• Δύο αλκαλικές μπαταρίες Energizer® ή DURACELL® "AA" (δεν περιλαμβάνονται) χρησιμοποιούνται για τη διατήρηση του προγράμματος ώρας και θερμοκρασίας και για το φωτισμό της οθόνης.

• Ο θερμοστάτης σας είναι ένα όργανο ακριβείας. Παρακαλούμε χειριστείτε το με προσοχή.
• Απενεργοποιήστε την ηλεκτρική ενέργεια στη συσκευή πριν εγκαταστήσετε ή επισκευάσετε τον θερμοστάτη ή οποιοδήποτε μέρος του συστήματος. Μην ενεργοποιήσετε ξανά την ηλεκτρική ενέργεια μέχρι να ολοκληρωθεί η εργασία.
• Μην βραχυκυκλώνετε (γεφυρώνετε) τους ηλεκτρικούς ακροδέκτες στο χειριστήριο του καυστήρα ή του κλιματιστικού για να δοκιμάσετε το σύστημα. Αυτό θα προκαλέσει ζημιά στον θερμοστάτη και θα ακυρώσει την εγγύησή σας.
• Όλη η καλωδίωση πρέπει να συμμορφώνεται με τους τοπικούς κώδικες και διατάξεις.
• Αυτός ο θερμοστάτης έχει σχεδιαστεί για χρήση με συστήματα 24 volt και millivolt. Ο θερμοστάτης θα πρέπει να περιορίζεται σε μέγιστο 1,0 amps. υψηλότερη ένταση ρεύματος μπορεί να προκαλέσει ζημιά στον θερμοστάτη. Εάν έχετε αμφιβολίες, καλέστε την εταιρεία κοινής ωφέλειας.

ΕΓΚΑΤΑΣΤΑΣΗ

Για να αποφύγετε ηλεκτροπληξία και Παρακαλούμε διαβάστε προσεκτικά όλες τις οδηγίες για να αποφύγετε ζημιά στον καυστήρα, το κλιματιστικό και τον θερμοστάτη, αποσυνδέστε την παροχή ρεύματος πριν ξεκινήσετε την εργασία. Αυτό μπορεί να γίνει στον πίνακα ασφαλειών, στον διακόπτη κυκλώματος ή στη συσκευή.

Παρακαλούμε διαβάστε προσεκτικά όλες τις οδηγίες πριν ξεκινήσετε την εγκατάσταση.

ΑΠΑΡΑΙΤΗΤΑ ΕΡΓΑΛΕΙΑ

Κατσαβίδι Phillips #1 (μικρό)
Τρυπάνι με τρυπάνι 3/16-in. (4,8 χιλιοστά)

ΘΕΣΗ ΘΕΡΜΟΣΤΑΤΗ

Σε εγκαταστάσεις αντικατάστασης, τοποθετήστε τον νέο θερμοστάτη στη θέση του παλιού, εκτός εάν οι συνθήκες που αναφέρονται παρακάτω υποδηλώνουν διαφορετικά. Σε νέες εγκαταστάσεις, ακολουθήστε τις οδηγίες που αναφέρονται παρακάτω.

1. Τοποθετήστε τον θερμοστάτη σε έναν εσωτερικό τοίχο, περίπου 5 πόδια (1,5 μέτρα) πάνω από το δάπεδο, και σε ένα δωμάτιο που χρησιμοποιείται συχνά.
2. Μην το εγκαταστήσετε όπου υπάρχουν ασυνήθιστες συνθήκες θέρμανσης, όπως: σε άμεσο ηλιακό φως. κοντά σε λάμπα, ραδιόφωνο, τηλεόραση, καλοριφέρ, αεραγωγό ή τζάκι. κοντά σε σωλήνες ζεστού νερού σε έναν τοίχο. κοντά σε μια σόμπα στην άλλη πλευρά ενός τοίχου.
3. Μην τοποθετείτε σε ασυνήθιστες συνθήκες ψύξης, όπως: σε έναν τοίχο που χωρίζει ένα μη θερμαινόμενο δωμάτιο. ή σε ένα ρεύμα από ένα κλιμακοστάσιο, πόρτα ή παράθυρο.
4. Μην τοποθετείτε σε μια υγρή περιοχή. Αυτό μπορεί να οδηγήσει σε διάβρωση που θα συντομεύσει τη διάρκεια ζωής του θερμοστάτη.
5. Μην τοποθετείτε όπου η κυκλοφορία του αέρα είναι κακή, όπως: σε μια γωνία ή μια εσοχή. ή πίσω από μια ανοιχτή πόρτα.
6. Μην εγκαταστήσετε τη μονάδα μέχρι να ολοκληρωθούν όλες οι κατασκευαστικές εργασίες και η βαφή.
7. Αυτός ο θερμοστάτης δεν απαιτεί ισοπέδωση.

ΑΦΑΙΡΕΣΗ ΤΟΥ ΠΑΛΙΟΥ ΘΕΡΜΟΣΤΑΤΗ

Απενεργοποιήστε την ηλεκτρική ενέργεια στον καυστήρα και το κλιματιστικό. στη συνέχεια, προχωρήστε με τα ακόλουθα βήματα.

1. Αφαιρέστε το κάλυμμα από τον παλιό θερμοστάτη. Τα περισσότερα είναι τύπου snap-on και απλά τραβούνται προς τα έξω. Ορισμένα έχουν βίδες ασφάλισης στο πλάι. Αυτές πρέπει να χαλαρώσουν.

2. Σημειώστε τα γράμματα που είναι τυπωμένα κοντά στους ακροδέκτες. Συνδέστε ετικέτες (που περιλαμβάνονται) σε κάθε καλώδιο για αναγνώριση. Αφαιρέστε και επισημάνετε τα καλώδια ένα κάθε φορά. Βεβαιωθείτε ότι τα καλώδια δεν πέφτουν πίσω μέσα στον τοίχο.
3. Χαλαρώστε όλες τις βίδες στον παλιό θερμοστάτη και αφαιρέστε τον από τον τοίχο.

Διαβάστε προσεκτικά τις οδηγίες πριν αφαιρέσετε οποιαδήποτε καλωδίωση από τον υπάρχοντα θερμοστάτη. Τα καλώδια πρέπει να επισημανθούν πριν αφαιρεθούν. Όταν αφαιρείτε καλώδια από τους ακροδέκτες τους, αγνοήστε το χρώμα των καλωδίων, καθώς αυτά ενδέχεται να μην συμμορφώνονται με το πρότυπο.

ΤΟΠΟΘΕΤΗΣΗ ΤΟΥ TX1500 ΣΤΟΝ ΤΟΙΧΟ

1. Αφαιρέστε τη μόνωση 3/8 ίντσας (9,5 χιλιοστά) από τα άκρα των καλωδίων και καθαρίστε τυχόν διάβρωση.

2. Γεμίστε το άνοιγμα του τοίχου με μη εύφλεκτη μόνωση για να αποτρέψετε τα ρεύματα αέρα να επηρεάσουν τον θερμοστάτη.

3. Πιέστε προς τα πάνω το κουμπί στο κάτω μέρος του θερμοστάτη και περιστρέψτε το σώμα μακριά από τη βάση και προς τα πάνω για να αφαιρέσετε το σώμα από τη βάση.


Προσέξτε να μην ρίξετε το σώμα ή να διαταράξετε τα ηλεκτρονικά μέρη.
Αφήστε το κάλυμμα κλειστό ενώ το σώμα αφαιρείται από τη βάση.

ΣΗΜΕΙΩΣΗ Εάν τοποθετείτε τη βάση σε ένα μαλακό υλικό όπως γυψοσανίδα ή εάν χρησιμοποιείτε τις παλιές οπές στερέωσης, οι βίδες ενδέχεται να μην συγκρατηθούν. Τρυπήστε μια τρύπα 3/16-in. (4,8 χιλιοστά) σε κάθε θέση βίδας και τοποθετήστε τις πλαστικές άγκυρες που παρέχονται. Στη συνέχεια, τοποθετήστε τη βάση όπως περιγράφεται παρακάτω.

ΣΥΝΔΕΣΗ ΚΑΛΩΔΙΩΝ

4. Κρατήστε τη βάση στον τοίχο, με τα καλώδια να περνούν από όπου είναι βολικό για την καλωδίωση. Δρομολογήστε τα καλώδια προς τα κάτω από το μπλοκ ακροδεκτών. Τοποθετήστε τη βάση για καλύτερη εμφάνιση (για να κρύψετε τυχόν σημάδια από έναν παλιό θερμοστάτη). Συνδέστε τη βάση στον τοίχο με τις δύο βίδες που παρέχονται.

Μην αφήνετε τα καλώδια να αγγίζουν το ένα το άλλο ή μέρη στον θερμοστάτη. Τα καλώδια πρέπει να παγιδευτούν μεταξύ του μαύρου αποστάτη και του ορειχάλκινου ακροδέκτη. Επίσης, φροντίστε να σφίξετε καλά και τις 7 βίδες των ηλεκτρικών ακροδεκτών.

ΔΙΑΓΡΑΜΜΑΤΑ ΚΑΛΩΔΙΩΣΗΣ

Συστήματα Θέρμανσης

* Εάν αντικαθιστάτε ένα Honeywell TM-11, κολλήστε το καλώδιο "R". συνδέστε το καλώδιο "B" στον ακροδέκτη "RH."
** Εάν αντικαθιστάτε έναν θερμοστάτη Honeywell με ένα καλώδιο ρολογιού "C", κολλήστε το καλώδιο "C"

Συστήματα Ψύξης

* Εάν υπάρχουν και τα δύο καλώδια Y και C, κολλήστε το καλώδιο "C".
* Εάν έχετε ένα καλώδιο "B" στο σύστημά σας που χρησιμοποιείται ως κοινό καλώδιο, η σύνδεσή του στον ακροδέκτη "B" σε αυτόν τον θερμοστάτη μπορεί να προκαλέσει ζημιά στο σύστημά σας ή/και στον θερμοστάτη.

Συστήματα Θέρμανσης/Ψύξης 4- ή 5-Καλωδίων με Έναν Μετασχηματιστή

* Εάν υπάρχουν και τα δύο καλώδια Y και C, κολλήστε το καλώδιο "C".

Συστήματα Θέρμανσης/Ψύξης 5- ή 6-Καλωδίων με Δύο Μετασχηματιστές

* Εάν υπάρχουν και τα δύο καλώδια Y και C, κολλήστε το καλώδιο "C".

Αυτά τα διαγράμματα παρακάτω παρέχονται για νέες εγκαταστάσεις ή καλώδια χωρίς αναφορά.

ΤΥΠΙΚΗ ΣΥΝΔΕΣΗ ΓΙΑ ΣΥΣΤΗΜΑ ΘΕΡΜΑΝΣΗΣ 2 ΚΑΛΩΔΙΩΝ 24V ΚΑΙ ΣΥΣΤΗΜΑ MILLIVOLT

ΤΥΠΙΚΗ ΣΥΝΔΕΣΗ ΓΙΑ ΣΥΣΤΗΜΑ ΘΕΡΜΑΝΣΗΣ 3 ΚΑΛΩΔΙΩΝ ΕΑΝ ΤΟ ΤΡΙΤΟ ΚΑΛΩΔΙΟ ΕΙΝΑΙ ΚΑΛΩΔΙΟ ΑΝΕΜΙΣΤΗΡΑ

ΤΥΠΙΚΟ ΣΥΣΤΗΜΑ ΨΥΞΗΣ ΚΑΙ ΘΕΡΜΑΝΣΗΣ (4 ΚΑΛΩΔΙΑ)

ΤΥΠΙΚΟ ΣΥΣΤΗΜΑ ΨΥΞΗΣ ΚΑΙ ΘΕΡΜΑΝΣΗΣ (5 ΚΑΛΩΔΙΑ)

ΣΗΜΕΙΩΣΗ
Εάν έχετε ένα ηλεκτρικό σύστημα και ο φυσητήρας δεν λειτουργεί μετά την εγκατάσταση, βρείτε τον επιλογέα ηλεκτρικής/αερίου θέρμανσης στο πίσω μέρος του σώματος. Μετακινήστε τον επιλογέα στη θέση ELEC.

ΕΓΚΑΤΑΣΤΑΣΗ ΜΠΑΤΑΡΙΩΝ/ ΣΥΝΤΗΡΗΣΗ

Το TX1500 απαιτεί μπαταρίες για να λειτουργήσει τον καυστήρα σας και να διατηρήσει τον προγραμματισμό του στη μνήμη και να φωτίσει την οθόνη. Αντικαταστήστε τις μπαταρίες όταν εμφανιστεί η ένδειξη REPLACE (ΑΝΤΙΚΑΤΑΣΤΑΣΗ) στην οθόνη ή τουλάχιστον μία φορά το χρόνο.

ΑΝΤΙΚΑΤΑΣΤΗΣΤΕ ΤΙΣ ΜΠΑΤΑΡΙΕΣ ΟΤΑΝ ΕΜΦΑΝΙΣΤΕΙ Η ΕΝΔΕΙΞΗ Ή ΤΟΥΛΑΧΙΣΤΟΝ ΜΙΑ ΦΟΡΑ ΤΟ ΧΡΟΝΟ.

1. Αφαιρέστε τις καινούργιες μπαταρίες από το κουτί τους.
2. Αφαιρέστε το σώμα του θερμοστάτη όπως περιγράφεται στο κάτω μέρος της πρώτης στήλης.
3. Αφαιρέστε τις χρησιμοποιημένες μπαταρίες.
4. Τοποθετήστε δύο νέες αλκαλικές μπαταρίες Energizer® ή DURACELL "AA" στο χώρο της μπαταρίας.
   Παρατηρήστε τη σήμανση πολικότητας που εμφανίζεται στο χώρο. Τοποθετήστε το σώμα πίσω στον τοίχο.
5. Συνδέστε το πάνω μέρος του σώματος στη βάση, περιστρέψτε το σώμα προς τα κάτω και κουμπώστε το σώμα στη βάση.

   Η εγκατάσταση έχει πλέον ολοκληρωθεί. Βεβαιωθείτε ότι έχετε ενεργοποιήσει ξανά την παροχή ρεύματος στο σύστημα θέρμανσης ή/και κλιματισμού σας. Εάν είναι η πρώτη φορά που εγκαθιστάτε μπαταρίες, ο θερμοστάτης θα εμφανίσει "SUN 12:00 AM" (ΚΥΡ 12:00 ΠΜ). Εντός 90 δευτερολέπτων ο θερμοστάτης θα αρχίσει να εμφανίζει τη θερμοκρασία δωματίου εναλλάξ με την ώρα. Για να διορθώσετε την οθόνη, ανατρέξτε στην ενότητα "Ρύθμιση της ΩΡΑΣ και της ΗΜΕΡΑΣ", αφού ρυθμίσετε τα προγράμματα.

ΣΗΜΕΙΩΣΗ
Όταν αντικαθιστάτε μπαταρίες, έχετε περίπου 1 λεπτό πριν χαθούν τα προγράμματα.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Χρησιμοποιείτε Μόνο Αλκαλικές Μπαταρίες Energizer® ή DURACELL®.

ΛΕΙΤΟΥΡΓΙΑ

Αυτός ο θερμοστάτης είναι "προγραμματιζόμενος από την πολυθρόνα" ( "armchair programmable"). Μπορείτε να κάνετε οποιεσδήποτε αλλαγές στο πρόγραμμα ή στις ρυθμίσεις με το σώμα του θερμοστάτη εκτός ή πάνω στη βάση του θερμοστάτη στον τοίχο.

Το TX1500 εμφανίζει εναλλακτικά την τρέχουσα ώρα και τη θερμοκρασία δωματίου. Εμφανίζει επίσης την ημέρα της εβδομάδας και την τρέχουσα ενεργή περίοδο προγράμματος που ελέγχει τη θερμοκρασία: MORN, DAY, EVE ή NIght.
Η θερμοκρασία σημείου ρύθμισης θα εμφανιστεί στη δεξιά πλευρά της οθόνης. Το χειμώνα, ρυθμίστε το διακόπτη συστήματος στο HEAT για να ελέγξετε το σύστημα θέρμανσης. Το καλοκαίρι, ρυθμίστε το διακόπτη στο COOL για να ελέγξετε το κλιματιστικό σας. Την άνοιξη και το φθινόπωρο ή όταν τα παράθυρα είναι ανοιχτά, μπορείτε να ρυθμίσετε το διακόπτη συστήματος στο OFF.
Η ρύθμιση του διακόπτη FAN στο AUTO θέτει αυτόματα σε λειτουργία τον ανεμιστήρα του συστήματός σας κατά τη διάρκεια της θέρμανσης και της ψύξης. Η ρύθμιση του διακόπτη FAN στο ON θέτει σε συνεχή λειτουργία τον ανεμιστήρα του συστήματός σας ακόμη και χωρίς θέρμανση ή ψύξη.

ΣΗΜΕΙΩΣΗ
Ο διακόπτης FAN λειτουργεί μόνο εάν το σύστημά σας παρέχει ένα καλώδιο για τον ακροδέκτη "G" του TX1500.

ΤΑ ΕΝΣΩΜΑΤΩΜΕΝΑ ΠΡΟΓΡΑΜΜΑΤΑ ENERGY STAR®

	ΠΕΡΙΟΔΟΣ	ΘΕΡΜΑΝΣΗ (HEAT)	ΨΥΞΗ (COOL)
ΚΑΘΗΜΕΡΙΝΕΣ προγράμματα	MORN DAY EVE NIGHT	6:00 AM 70° 8:00 AM 62° 6:00 PM 70° 10:00 PM 62° 6:00 AM 70° 8:00 AM 62°	6:00 AM 78° 8:00 AM 85° 6:00 PM 78° 10:00 PM 82°
ΣΑΒ & ΚΥΡ προγράμματα	MORN DAY EVE NIGHT	6:00 AM 70° 8:00 AM 62° 6:00 PM 70° 10:00 PM 62° 6:00 AM 70° 8:00 AM 62°	6:00 AM 78° 8:00 AM 85° 6:00 PM 78° 10:00 PM 82°

Πιέστε το πλήκτρο RESET. Αυτό θέτει τα ενσωματωμένα προγράμματα θέρμανσης και ψύξης. Για να ελέγξετε τα ενσωματωμένα προγράμματα, περιστρέψτε το κουμπί στο SET WEEKDAY / SATURDAY / SUNDAY PROGRAM.
Μπορείτε να χρησιμοποιήσετε τα ενσωματωμένα προγράμματα όπως εμφανίζονται ή να τα αλλάξετε όπως επιθυμείτε. Κάθε ημέρα χωρίζεται σε τέσσερις περιόδους. Κάθε περίοδος έχει τη δική της ώρα έναρξης και θερμοκρασία.
Ο επιλογέας πρέπει να βρίσκεται στη θέση RUN για να κλείσει η πόρτα.

ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΤΟΥ TX1500

Μπορείτε να αλλάξετε οποιεσδήποτε προκαθορισμένες ώρες ή/και θερμοκρασίες ώστε να ταιριάζουν στα προγράμματά σας για τα προγράμματα καθημερινής, Σαββάτου και Κυριακής. Κάθε περίοδος (Πρωί, Ημέρα, Βράδυ και Νύχτα) είναι προγραμματισμένη για HEAT και για COOL.
Επιλέξτε HEAT για να προγραμματίσετε το TX1500 για τον έλεγχο του θερμαντήρα σας.

Ή επιλέξτε COOL για να προγραμματίσετε το TX1500 για τον έλεγχο του κλιματιστικού σας.

Περιστρέψτε τον επιλογέα στο SET WEEKDAY PROGRAM. Για να προγραμματίσετε το ΣΑΒΒΑΤΟ ή την ΚΥΡΙΑΚΗ, περιστρέψτε τον επιλογέα στο SET SATURDAY ή SET SUNDAY PROGRAM. Με τον επιλογέα στο SET WEEKDAY PROGRAM, θα δείτε την παραπάνω οθόνη.

Για να αλλάξετε την ώρα έναρξης για το MORN.
Για να προγραμματίσετε τη θερμοκρασία.
Για να αλλάξετε τη ρύθμιση θερμοκρασίας για το MORN
Για να μετακινηθείτε στο DAY
Για να αλλάξετε την ώρα έναρξης για το DAY.
Για να προγραμματίσετε τη θερμοκρασία.
Για να αλλάξετε τη ρύθμιση θερμοκρασίας για το DAY.
Για να μετακινηθείτε στο EVE
Για να αλλάξετε την ώρα έναρξης για το EVE
Για να προγραμματίσετε τη θερμοκρασία.
Για να αλλάξετε τη ρύθμιση θερμοκρασίας για το EVE.
Για να μετακινηθείτε στο NIGHT.
Για να αλλάξετε την ώρα έναρξης για το NIGHT.
Για να προγραμματίσετε τη θερμοκρασία.
Για να αλλάξετε τη ρύθμιση θερμοκρασίας για το NIGHT

Περιστρέψτε τον επιλογέα στη θέση RUN για να ξεκινήσετε τα προγράμματα.

ΡΥΘΜΙΣΗ ΤΗΣ ΩΡΑΣ ΚΑΙ ΤΗΣ ΗΜΕΡΑΣ

Το TX1500 προστατεύεται από τις κανονικές στατικές ηλεκτρικές εκκενώσεις. Ωστόσο, σε εξαιρετικά ξηρό καιρό, θα πρέπει να αγγίξετε ένα άλλο μεταλλικό αντικείμενο πριν από το TX1500 για να αποφύγετε πιθανή απώλεια προγραμμάτων.

Ανοίξτε την αναδιπλούμενη πόρτα στο μπροστινό μέρος του θερμοστάτη. Περιστρέψτε τον επιλογέα στη θέση SET
DAY/TIME. Θα πρέπει να δείτε την οθόνη που απεικονίζεται παραπάνω με μια ημέρα της εβδομάδας να αναβοσβήνει. Όταν τελειώσετε με τη ρύθμιση της ημέρας και της ώρας, περιστρέψτε τον επιλογέα στο RUN για να επιστρέψετε στην κανονική λειτουργία ή σε άλλη θέση για να συνεχίσετε τον προγραμματισμό.

Για να αλλάξετε την τρέχουσα ημέρα
Για να ρυθμίσετε την τρέχουσα ώρα. Το (π.χ. "12:00") θα αναβοσβήνει.
Για να αλλάξετε την τρέχουσα ώρα.

ΠΑΡΑΚΑΜΨΗ ΘΕΡΜΟΚΡΑΣΙΑΣ ΚΑΙ ΔΙΑΤΗΡΗΣΗ ΘΕΡΜΟΚΡΑΣΙΑΣ

ΠΡΟΣΩΡΙΝΗ ΠΑΡΑΚΑΜΨΗ ΘΕΡΜΟΚΡΑΣΙΑΣ

• Πατήστε UP/DOWN για να αλλάξετε την τρέχουσα ρύθμιση θερμοκρασίας.
• Η ένδειξη OVERRIDE εμφανίζεται στην οθόνη.
• Η λειτουργία OVERRIDE θα ακυρωθεί αυτόματα στην αρχή της επόμενης περιόδου προγράμματος.
• Για να ακυρώσετε το OVERRIDE πριν από την επόμενη περίοδο προγράμματος, πατήστε UP/DOWN μέχρι να εμφανιστεί η αρχική ρυθμισμένη θερμοκρασία. Η ένδειξη OVERRIDE θα εξαφανιστεί από την οθόνη.

Αυτές οι λειτουργίες σάς επιτρέπουν να αλλάξετε την τρέχουσα ρυθμισμένη θερμοκρασία χωρίς να αλλάξετε τα προγράμματα που είναι αποθηκευμένα στη μνήμη του θερμοστάτη σας.

ΔΙΑΤΗΡΗΣΗ ΘΕΡΜΟΚΡΑΣΙΑΣ ΔΙΑΚΟΠΩΝ

• Πατήστε HOLD. Ρυθμίστε τη θερμοκρασία όπως επιθυμείτε με το UP/DOWN.
• Η ρύθμιση θερμοκρασίας δεν θα αλλάξει ακόμη και μετά την έναρξη της επόμενης περιόδου προγράμματος.
• Για να διαγράψετε, πατήστε ξανά HOLD.

ΠΡΟΗΓΜΕΝΕΣ ΛΕΙΤΟΥΡΓΙΕΣ

ΠΑΡΑΚΟΛΟΥΘΗΣΗ ΧΡΗΣΗΣ ΦΙΛΤΡΟΥ

Η παρακολούθηση FILTER μετρά τις ώρες από την τελευταία αλλαγή του φίλτρου στον φυσητήρα σας. Μετά από 250 ώρες χρήσης, το FILTER θα εμφανιστεί στην οθόνη. Αφού αλλάξετε το φίλτρο, επαναφέρετε την παρακολούθηση FILTER του θερμοστάτη στο μηδέν ως εξής.
Περιστρέψτε τον επιλογέα στο FILTER

Για να επαναφέρετε τον μετρητή


Για να αλλάξετε το όριο της παρακολούθησης χρήσης FILTER
Περιστρέψτε τον επιλογέα στο FILTER
Κρατήστε πατημένο για δύο δευτερόλεπτα
Για να αλλάξετε το όριο από 0-500 ώρες

Για να απενεργοποιήσετε την παρακολούθηση χρήσης FILTER, ορίστε το όριο σε 0 ώρες

ΔΙΑΚΥΜΑΝΣΗ ΘΕΡΜΟΚΡΑΣΙΑΣ

Ένας θερμοστάτης λειτουργεί ενεργοποιώντας και απενεργοποιώντας το σύστημα θέρμανσης ή ψύξης σας κάθε φορά που η θερμοκρασία δωματίου διαφέρει κατά έναν ορισμένο αριθμό βαθμών από τη θερμοκρασία σημείου ρύθμισης. Αυτή η διακύμανση είναι η "διακύμανση" ("swing").
Το σύστημά σας θα πρέπει να ενεργοποιείται περίπου 3 έως 6 φορές ανά ώρα. Ένας μικρότερος αριθμός διακύμανσης αυξάνει τον αριθμό των κύκλων, έτσι η θερμοκρασία δωματίου είναι πιο σταθερή. Ένας μεγαλύτερος αριθμός διακύμανσης μειώνει τον αριθμό των κύκλων, για εξοικονόμηση ενέργειας στις περισσότερες περιπτώσεις.

ΡΥΘΜΙΣΕΙΣ ΔΙΑΚΥΜΑΝΣΗΣ

Ο επιλογέας πρέπει να βρίσκεται στη θέση λειτουργίας (run)
Πατήστε μαζί
Για να αλλάξετε τη διακύμανση
Πατήστε για να ρυθμίσετε

ΒΑΘΜΟΝΟΜΗΣΗ ΘΕΡΜΟΚΡΑΣΙΑΣ

Περιστρέψτε τον επιλογέα στο SET DAY/TIME
Πατήστε μαζί
Για να ρυθμίσετε τον θερμοστάτη

ΚΛΕΙΔΩΜΑ ΠΡΟΓΡΑΜΜΑΤΟΣ

Για να αποφύγετε την παραβίαση των ρυθμισμένων προγραμμάτων. Η ακολουθία των πλήκτρων για το κλείδωμα και το ξεκλείδωμα του προγράμματος:

Η πραγματοποίηση αυτών των αλλαγών θα απαιτήσει να επαναφέρετε τον θερμοστάτη. Αντιγράψτε οποιοδήποτε από τα προσαρμοσμένα προγράμματά σας στο κενό διάγραμμα. Αυτή θα είναι η αναφορά σας για να εισαγάγετε ξανά τα προγράμματα αργότερα.

ΑΛΛΑΓΗ ΑΠΟ °F ΣΕ °C ΚΑΙ ΑΠΟ ΡΟΛΟΙ 12ΩΡΗΣ ΣΕ ΡΟΛΟΙ 24ΩΡΗΣ

• ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η πραγματοποίηση αυτών των αλλαγών θα απαιτήσει να επαναφέρετε τον θερμοστάτη.
• Στα δεξιά του διακόπτη αερίου-ηλεκτρικού βρίσκονται δύο μαύροι βραχυκυκλωτήρες C/F και 24/12H.
• Για να αλλάξετε σε Κελσίου - αφαιρέστε τον βραχυκυκλωτήρα - C/F.
• Για να αλλάξετε σε ρολόι 24ΩΡΗΣ - αφαιρέστε τον βραχυκυκλωτήρα - 24/12H.
• Πατήστε το πλήκτρο επαναφοράς στο μπροστινό μέρος του θερμοστάτη για να τεθούν σε ισχύ οι αλλαγές.
• Επαναπρογραμματίστε όπως είναι απαραίτητο.

ΕΛΑΧΙΣΤΟΣ ΧΡΟΝΟΣ ΕΝΕΡΓΟΠΟΙΗΣΗΣ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ 5 ΛΕΠΤΩΝ/2 ΛΕΠΤΩΝ

Ο θερμοστάτης σας διαθέτει ένα ενσωματωμένο εσωτερικό χρονόμετρο για την προστασία του συμπιεστή σας. Το χρονόμετρο επιβάλλει έναν ελάχιστο χρόνο ενεργοποίησης/απενεργοποίησης 5 λεπτών. Μπορείτε να αλλάξετε αυτόν τον ελάχιστο χρόνο ενεργοποίησης/απενεργοποίησης σε 2 λεπτά. Για να το επιτύχετε αυτό, αφαιρέστε τον βραχυκυκλωτήρα με την ένδειξη 5/2 MIN. Πρέπει να πατήσετε το μικρό κουμπί επαναφοράς στην πρόσοψη του θερμοστάτη για να τεθούν σε ισχύ οι αλλαγές.

ΤΕΧΝΙΚΗ ΥΠΗΡΕΣΙΑ

Εάν έχετε προβλήματα με την εγκατάσταση ή τη χρήση αυτού του θερμοστάτη, διαβάστε προσεκτικά και διεξοδικά το εγχειρίδιο οδηγιών. Εάν χρειάζεστε βοήθεια, επικοινωνήστε με το Τμήμα Τεχνικής Υποστήριξης στο 856-234-8803 κατά τις κανονικές ώρες εργασίας μεταξύ 8:00 π.μ. και 4:30 μ.μ. Ανατολική Τυπική Ώρα, Δευτέρα έως Παρασκευή. Μπορείτε επίσης να λάβετε τεχνική βοήθεια online οποιαδήποτε στιγμή της ημέρας ή της νύχτας στη διεύθυνση http://www.luxproducts.com. Ο ιστότοπός μας σάς προσφέρει απαντήσεις στις πιο συνηθισμένες τεχνικές ερωτήσεις και σας επιτρέπει επίσης να στείλετε τις ερωτήσεις σας μέσω email στο προσωπικό τεχνικής υποστήριξης όποτε σας βολεύει.

ΕΓΓΥΗΣΗ

Περιορισμένη Εγγύηση: Εάν αυτή η μονάδα αποτύχει λόγω ελαττωμάτων στα υλικά ή στην κατασκευή εντός τριών ετών από την ημερομηνία της αρχικής αγοράς, η LUX Products Corporation θα, κατά την επιλογή της, να την επισκευάσει ή να την αντικαταστήσει. Αυτή η εγγύηση δεν καλύπτει ζημιές από ατύχημα, κακή χρήση ή αποτυχία τήρησης των οδηγιών εγκατάστασης. Οι σιωπηρές εγγυήσεις περιορίζονται σε διάρκεια τριών ετών από την ημερομηνία της αρχικής αγοράς. Ορισμένες πολιτείες δεν επιτρέπουν περιορισμούς σχετικά με τη διάρκεια μιας σιωπηρής εγγύησης, επομένως ο παραπάνω περιορισμός ενδέχεται να μην ισχύει για εσάς. Επιστρέψτε τις δυσλειτουργικές ή ελαττωματικές μονάδες στο συμμετέχον κατάστημα λιανικής πώλησης από το οποίο έγινε η αγορά, μαζί με την απόδειξη αγοράς. Ανατρέξτε στην ενότητα "ΤΕΧΝΙΚΗ ΥΠΟΣΤΗΡΙΞΗ" πριν επιστρέψετε τον θερμοστάτη. Ο αγοραστής αναλαμβάνει όλους τους κινδύνους και την ευθύνη για τυχαίες και επακόλουθες ζημιές που προκύπτουν από την εγκατάσταση και τη χρήση αυτής της μονάδας. Ορισμένες πολιτείες δεν επιτρέπουν τον αποκλεισμό τυχαίων ή επακόλουθων ζημιών, επομένως ο παραπάνω αποκλεισμός ενδέχεται να μην ισχύει για εσάς. Αυτή η εγγύηση σας παρέχει συγκεκριμένα νομικά δικαιώματα και μπορεί επίσης να έχετε άλλα δικαιώματα που διαφέρουν από πολιτεία σε πολιτεία. Ισχύει μόνο στις Η.Π.Α.
