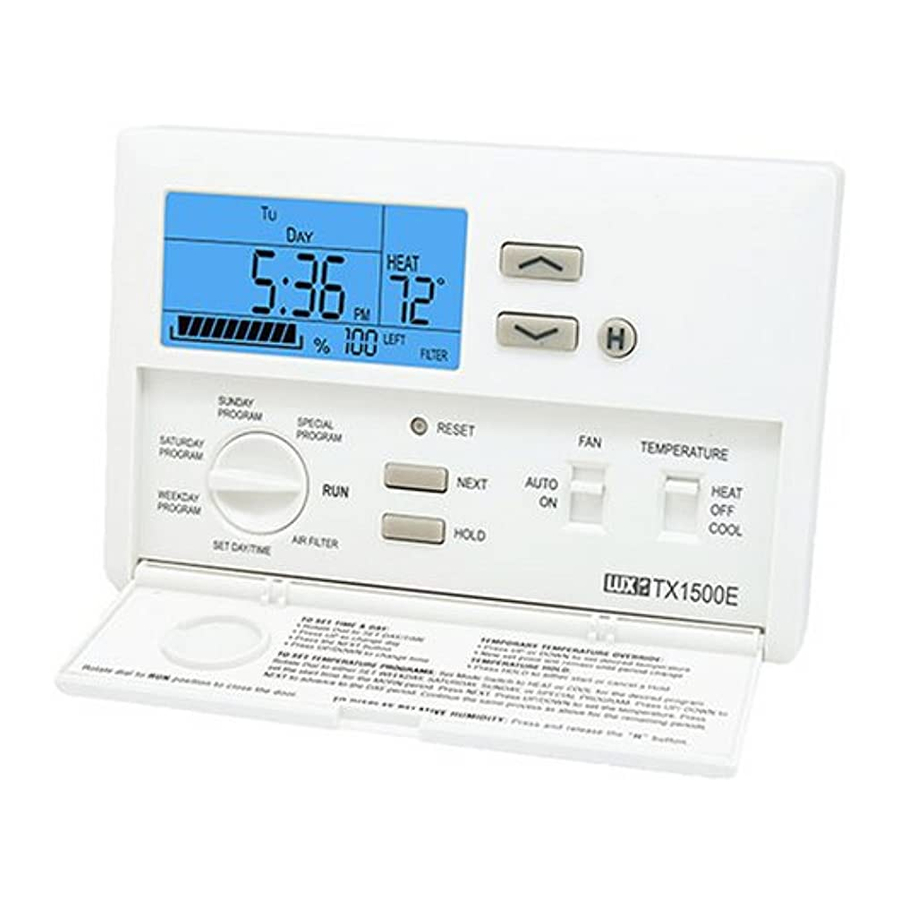

LUX TX1500b Serisi Elektronik Termostat Kılavuzu

Sadece Energizer ® veya DURACELL ® Alkalin Piller Kullanın. Energizer ®, Eveready Battery Company, Inc.'in tescilli ticari markasıdır. DURACELL ®, The Gillette Company, Inc.'in tescilli ticari markasıdır. Eksiksiz, Kolay Okunabilir Programlama ve Kurulum Talimatları İçeride

Ürünümüze duyduğunuz güven için teşekkür ederiz. Yatırımınızdan en iyi sonuçları almak için lütfen bu talimatları okuyun ve yeni termostatınızı kurmadan önce satın aldığınız ürünü tanıyın. Ardından kurulum prosedürlerini adım adım izleyin. Bu, zamandan tasarruf etmenizi ve termostata ve kontrol ettiği sistemlere zarar verme olasılığını en aza indirmenizi sağlayacaktır. Bu talimatlar, özel kurulumunuz için gerekenden daha fazla bilgi içerebilir. Lütfen ileride başvurmak üzere saklayın.

ÖZELLİKLER

• TX1500, çoğu 24 voltluk gaz, yağ veya elektrikli ısıtma ve klima sistemleri, tek kademeli ısı pompaları veya gaz milivolt ısıtma sistemleri ile kullanılabilir. 120 voltluk ısıtma sistemleri veya çok kademeli ısı pompaları ile kullanılamaz. Bu sistemleri kontrol etmek için bayinizden diğer LUX termostatlarını isteyin.
• TX1500 programlanabilir. Günde dört programlama periyodu vardır. Her periyot ayrı ayrı programlanabilir.
• Kullanımı kolay Lux Speed Dial®.
• Yerleşik zaman/sıcaklık programlarını kullanabilir veya programınıza uyacak şekilde değiştirebilirsiniz. TX1500, hem ısıtma hem de soğutma için hafta içi, Cumartesi ve Pazar günleri için ayrı programlama sağlar. Programlanmış sıcaklıkları bir programlama periyodu veya tüm tatil boyunca geçersiz kılabilirsiniz.
• Soğuk havalarda, sistem anahtarı HEAT (ISITMA) konumuna ayarlandığında, TX1500 enerji tasarrufu için daha soğuk "geri ayar" oda sıcaklıklarını koruyacaktır. Daha sonra gün içinde belirtilen zamanlarda otomatik olarak daha sıcak "konfor" ayarlarına geçecektir.
• Sıcak havalarda, sistem anahtarı COOL (SOĞUTMA) konumuna ayarlandığında, TX1500 enerji tasarrufu için daha sıcak "geri ayar" oda sıcaklıklarını koruyacaktır. Daha sonra gün içinde belirtilen zamanlarda otomatik olarak daha soğuk "konfor" ayarlarına geçecektir.
• Geniş bir sıvı kristal ekran, saati, haftanın gününü ve oda ve ayar sıcaklıklarını gösterir. Üfleyicinizdeki filtrenin ne zaman değiştirilmesi gerektiğini size hatırlatacaktır.
• Sıcaklık salınımı ayarı, sisteminizi maksimum konfor ve ekonomi için ince ayar yapmanızı sağlar.
• Kısa Döngü/Kompresör Koruması için 5/2 Dakika Seçilebilir Minimum Çalışma/Kapalı Kalma Süresi
• İki adet Energizer® veya DURACELL® "AA" alkalin pil (dahil değildir), zaman ve sıcaklık programınızı korumak ve ekranı aydınlatmak için kullanılır.

KURULUM

Elektrik çarpmasını önlemek ve fırına, klimaya ve termostata zarar vermemek için, çalışmaya başlamadan önce güç kaynağını kesin. Bu, sigorta kutusunda, devre kesicide veya cihazda yapılabilir.

Kuruluma başlamadan önce lütfen tüm talimatları dikkatlice okuyun.

GEREKLİ ARAÇLAR

#1 Yıldız tornavida (küçük)
3/16 inç (4,8 mm) uçlu matkap

TERMOSTAT KONUMU

Değiştirme kurulumlarında, aşağıda listelenen koşullar aksini önermediği sürece, yeni termostatı eskisinin yerine monte edin. Yeni kurulumlarda, aşağıda listelenen yönergeleri izleyin.

1. Termostatı iç duvara, yerden yaklaşık 5 ft (1,5 m) yukarıya ve sık kullanılan bir odaya yerleştirin.
2. Doğrudan güneş ışığı, lamba, radyo, televizyon, radyatör, menfez veya şömine gibi olağandışı ısıtma koşullarının olduğu yerlere; duvardaki sıcak su borularının yakınına; duvarın diğer tarafındaki bir sobanın yakınına kurmayın.
3. Isıtılmayan bir odayı ayıran bir duvarda veya bir merdiven boşluğundan, kapıdan veya pencereden gelen bir cereyanda olduğu gibi, olağandışı soğutma koşullarının olduğu yerlere yerleştirmeyin.
4. Nemli bir alana yerleştirmeyin. Bu, termostat ömrünü kısaltacak korozyona yol açabilir.
5. Bir köşe veya bir girinti gibi veya açık bir kapının arkasında olduğu gibi, hava sirkülasyonunun zayıf olduğu yerlere yerleştirmeyin.
6. Tüm inşaat işleri ve boyama tamamlanana kadar üniteyi kurmayın.
7. Bu termostatın tesviye edilmesi gerekmez.

ESKİ TERMOSTATIN SÖKÜLMESİ

Fırın ve klimanın elektriğini KAPATIN; ardından aşağıdaki adımlarla devam edin.

1. Eski termostattan kapağı çıkarın. Çoğu geçmeli tiptir ve basitçe çekilerek çıkarılır. Bazılarının yanında kilitleme vidaları vardır. Bunlar gevşetilmelidir.

2. Terminallerin yakınında yazılı harfleri not edin. Tanımlama için her bir tele etiket (ekli) takın. Telleri tek tek çıkarın ve etiketleyin. Tellerin duvarın içine geri düşmediğinden emin olun.
3. Eski termostattaki tüm vidaları gevşetin ve duvardan çıkarın.

Mevcut termostattan herhangi bir kabloyu çıkarmadan önce talimatları dikkatlice okuyun. Teller çıkarılmadan önce etiketlenmelidir. Telleri terminallerinden çıkarırken, bunların standarda uymayabileceği için tellerin rengini dikkate almayın.

TX1500'Ü DUVARA MONTE ETME

1. Tel uçlarından 3/8 inç (9,5 mm) yalıtımı sıyırın ve korozyonu temizleyin.

2. Termostatı etkileyen cereyanları önlemek için duvar açıklığını yanmaz yalıtımla doldurun.

3. Termostatın altındaki düğmeye basın ve gövdeyi tabandan uzağa ve yukarı doğru çevirerek gövdeyi tabandan çıkarın.


TELLERİN TAKILMASI

4. Tabanı duvara dayayın, teller kablolama için uygun olan her yerden geçsin. Telleri terminal bloğunun altına yönlendirin. Tabanı en iyi görünüm için konumlandırın (eski bir termostattan kalan izleri gizlemek için). Tabanı sağlanan iki vidayla duvara takın.

KABLOLAMA ŞEMALARI

PİLLERİN TAKILMASI/ BAKIM

TX1500'ün fırınınızı çalıştırması, programlamasını bellekte tutması ve ekranı aydınlatması için pillere ihtiyacı vardır. Ekranda REPLACE (DEĞİŞTİR) göstergesi göründüğünde veya en az yılda bir kez pilleri değiştirin.

GÖSTERGE GÖRÜNDÜĞÜNDE VEYA EN AZ YILDA BİR KEZ PİLLERİ DEĞİŞTİRİN.

1. Yeni pilleri kartonlarından çıkarın.
2. Termostatın gövdesini ilk sütunun alt kısmında açıklandığı gibi çıkarın.
3. Kullanılmış pilleri çıkarın.
4. Pil bölmesine iki yeni Energizer® veya DURACELL "AA" boyutlu alkalin pil takın.
   Bölmede gösterilen polarite işaretine dikkat edin. Gövdeyi tekrar duvara yerleştirin.
5. Gövdenin üst kısmını tabana takın, gövdeyi aşağı doğru çevirin ve gövdeyi tabana oturtun.

   Kurulum şimdi tamamlandı. Isıtma ve/veya klima sisteminizin gücünü tekrar açtığınızdan emin olun. Pilleri ilk kez takıyorsanız, termostat "SUN 12:00 AM" (PAZAR 12:00 ÖS) gösterecektir. 90 saniye içinde termostat, oda sıcaklığını saatle dönüşümlü olarak göstermeye başlayacaktır. Ekranı düzeltmek için, programları ayarladıktan sonra "SAAT ve GÜNÜ AYARLAMA" bölümüne bakın.

NOT
Pilleri değiştirirken, programların kaybolmadan önce yaklaşık 1 dakikanız vardır.
UYARI: Sadece Energizer® veya DURACELL® Alkalin Piller Kullanın.

ÇALIŞMA

Bu termostat "koltuktan programlanabilir"dir. Termostat gövdesi duvardaki termostat tabanında takılıyken veya değilken herhangi bir program veya ayar değişikliği yapabilirsiniz.

YERLEŞİK ENERGY STAR® PROGRAMLARI

	PERİYOT	HEAT (ISITMA)	COOL (SOĞUTMA)
HAFTA İÇİ ön programları	MORN (SABAH) DAY (GÜN) EVE (AKŞAM) NIGHT (GECE)	6:00 AM 70° 8:00 AM 62° 6:00 PM 70° 10:00 PM 62° 6:00 AM 70° 8:00 AM 62°	6:00 AM 78° 8:00 AM 85° 6:00 PM 78° 10:00 PM 82°
CUMARTESİ & PAZAR ön programları	MORN (SABAH) DAY (GÜN) EVE (AKŞAM) NIGHT (GECE)	6:00 AM 70° 8:00 AM 62° 6:00 PM 70° 10:00 PM 62° 6:00 AM 70° 8:00 AM 62°	6:00 AM 78° 8:00 AM 85° 6:00 PM 78° 10:00 PM 82°

RESET tuşuna basın. Bu, yerleşik ısıtma ve soğutma programlarını ayarlar. Yerleşik programları incelemek için, kadranı SET WEEKDAY / SATURDAY / SUNDAY PROGRAM (HAFTA İÇİ / CUMARTESİ / PAZAR PROGRAMINI AYARLA) konumuna çevirin.
Yerleşik programları gösterildiği gibi kullanabilir veya istediğiniz gibi değiştirebilirsiniz. Her gün dört periyoda ayrılmıştır. Her periyodun kendi başlangıç saati ve sıcaklığı vardır.
Kapıyı kapatmak için kadran RUN (ÇALIŞTIR) konumunda olmalıdır.

TX1500'Ü PROGRAMLAMA

Hafta içi, Cumartesi ve Pazar programları için önceden ayarlanmış zamanları ve/veya sıcaklıkları programlarınıza uyacak şekilde değiştirebilirsiniz. Her periyot (Sabah, Gündüz, Akşam ve Gece) HEAT (ISITMA) ve COOL (SOĞUTMA) için programlanmıştır.
Isıtıcınızı kontrol etmek için TX1500'ü programlamak için HEAT (ISITMA)'ı seçin.

VEYA Klima cihazınızı kontrol etmek için TX1500'ü programlamak için COOL (SOĞUTMA)'u seçin.

Kadranı SET WEEKDAY PROGRAM (HAFTA İÇİ PROGRAMINI AYARLA) konumuna çevirin. CUMARTESİ veya PAZAR'ı programlamak için kadranı SET SATURDAY (CUMARTESİ) veya SET SUNDAY PROGRAM (PAZAR PROGRAMINI AYARLA) konumuna çevirin. Kadran SET WEEKDAY PROGRAM (HAFTA İÇİ PROGRAMINI AYARLA) konumundayken, yukarıdaki ekranı göreceksiniz.

MORN (SABAH) için başlangıç saatini değiştirmek için.
Sıcaklığı programlamak için.
MORN (SABAH) için sıcaklık ayarını değiştirmek için
DAY (GÜN)'e geçmek için
DAY (GÜN) için başlangıç saatini değiştirmek için.
Sıcaklığı programlamak için.
DAY (GÜN) için sıcaklık ayarını değiştirmek için.
EVE (AKŞAM)'e geçmek için
EVE (AKŞAM) için başlangıç saatini değiştirmek için
Sıcaklığı programlamak için.
EVE (AKŞAM) için sıcaklık ayarını değiştirmek için.
NIGHT (GECE)'a geçmek için.
NIGHT (GECE) için başlangıç saatini değiştirmek için.
Sıcaklığı programlamak için.
NIGHT (GECE) için sıcaklık ayarını değiştirmek için

Programları başlatmak için kadranı RUN (ÇALIŞTIR) konumuna çevirin.

SAATİ VE GÜNÜ AYARLAMA

TX1500, normal statik elektrik deşarjlarına karşı korunmuştur. Ancak, aşırı kuru havalarda, programların olası kaybını önlemek için TX1500'e dokunmadan önce başka bir metal nesneye dokunmalısınız.

Termostatın önündeki açılır kapıyı açın. Kadranı SET
DAY/TIME (GÜN/SAAT) konumuna çevirin. Yukarıdaki resimde haftanın bir günü yanıp sönerken gösterilen ekranı görmelisiniz. Günü ve saati ayarlamayı bitirdiğinizde, normal çalışmaya dönmek veya programlamaya devam etmek için kadranı RUN (ÇALIŞTIR) konumuna veya başka bir konuma çevirin.

Mevcut günü değiştirmek için
Mevcut saati ayarlamak için. (Örn. "12:00") yanıp sönecektir.
Mevcut saati değiştirmek için.

SICAKLIK GEÇERSİZ KILMA VE SICAKLIK TUTMA

GEÇİCİ SICAKLIK GEÇERSİZ KILMA

• Mevcut sıcaklık ayarını değiştirmek için YUKARI/AŞAĞI tuşlarına basın.
• OVERRIDE (GEÇERSİZ KILMA) göstergesi ekranda görünür.
• OVERRIDE (GEÇERSİZ KILMA) özelliği, bir sonraki program periyodunun başlangıcında otomatik olarak iptal edilecektir.
• OVERRIDE (GEÇERSİZ KILMA)'ı bir sonraki program periyodundan önce iptal etmek için, orijinal ayarlanan sıcaklık görünene kadar YUKARI/AŞAĞI tuşlarına basın. OVERRIDE (GEÇERSİZ KILMA) göstergesi ekrandan kaybolacaktır.

Bu özellikler, termostatınızın belleğinde depolanan programları değiştirmeden mevcut Ayarlanan Sıcaklığı değiştirmenizi sağlar.

TATİL SICAKLIĞI TUTMA

• HOLD (TUT) tuşuna basın. YUKARI/AŞAĞI tuşlarıyla sıcaklığı istediğiniz gibi ayarlayın.
• Bir sonraki program periyodu başladıktan sonra bile sıcaklık ayarı değişmeyecektir.
• Temizlemek için HOLD (TUT) tuşuna tekrar basın.

GELİŞMİŞ ÖZELLİKLER

FİLTRE KULLANIM TAKİPÇİSİ

FİLTRE Takipçisi, üfleyicinizdeki filtrenin en son değiştirilmesinden bu yana geçen saatleri sayar. 250 saatlik kullanımdan sonra, ekranda FİLTRE görünecektir. Filtreyi değiştirdikten sonra, termostatın FİLTRE Takipçisini aşağıdaki gibi sıfıra ayarlayın.
Kadranı FİLTRE konumuna çevirin

Sayacı sıfırlamak için


FİLTRE Kullanım Takipçisi sınırını değiştirmek için
Kadranı FİLTRE konumuna çevirin
İki saniye basılı tutun
Sınırı 0-500 saat arasında değiştirmek için

FİLTRE Kullanım Takipçisini devre dışı bırakmak için sınırı 0 saate ayarlayın

SICAKLIK SALINIMI

Bir termostat, oda sıcaklığı ayar noktası sıcaklığından belirli sayıda derece değiştiğinde ısıtma veya soğutma sisteminizi açıp kapatarak çalışır. Bu varyasyona "salınım" denir.
Sisteminiz saatte yaklaşık 3 ila 6 kez açılıp kapanmalıdır. Daha küçük bir salınım sayısı, döngü sayısını artırır, böylece oda sıcaklığı daha sabit olur. Daha büyük bir salınım sayısı, çoğu durumda enerji tasarrufu sağlamak için döngü sayısını azaltır.

SALINIM AYARLARI

Kadran çalıştırma konumunda olmalıdır
Birlikte basın
Salınımı değiştirmek için
Ayarlamak için basın

SICAKLIK KALİBRASYONU

Kadranı SET DAY/TIME (GÜN/SAAT)'a çevirin
Birlikte basın
Termostatı ayarlamak için

PROGRAM KİLİDİ

Ayarlanan programlarla oynamayı önlemek için. Programı kilitlemek ve kilidini açmak için tuşların sırası:

°F'DEN °C'YE VE 12 SAATLİK SAATTEN 24 SAATLİK SAATE GEÇME

• UYARI: Bu değişiklikleri yapmak, termostatı sıfırlamanızı gerektirecektir.
• Gaz elektrik anahtarının sağında iki siyah atlama kablosu C/F ve 24/12H bulunur.
• Santigrat dereceye geçmek için - atlama kablosunu çıkarın - C/F.
• 24 saatlik bir saate geçmek için - atlama kablosunu çıkarın - 24/12H.
• Değişikliklerin etkili olması için termostatın önündeki sıfırlama tuşuna basın.
• Gerekirse yeniden programlayın.

5 DAK/2 DAK MİNİMUM AÇMA/KAPAMA SÜRESİ

Termostatınızda kompresörünüzü korumak için dahili bir zamanlayıcı bulunur. Zamanlayıcı, minimum 5 dakikalık bir açma/kapama süresini zorlar. Bu minimum açma/kapama süresini 2 dakikaya değiştirebilirsiniz. Bunu başarmak için, 5/2 MIN etiketli atlama kablosunu çıkarın. Değişikliklerin etkili olması için termostatın yüzündeki küçük sıfırlama düğmesine basmanız gerekir.

TEKNİK SERVİS

Bu termostatı kurarken veya kullanırken herhangi bir sorun yaşarsanız, lütfen kullanım kılavuzunu dikkatlice ve iyice inceleyin. Yardıma ihtiyacınız olursa, lütfen hafta içi Pazartesi'den Cuma'ya Doğu Standart Saati ile 08:00 ile 16:30 arasında 856-234-8803 numaralı telefondan Teknik Yardım Departmanımızla iletişime geçin. Ayrıca, günün veya gecenin herhangi bir saatinde http://www.luxproducts.com adresinden çevrimiçi olarak teknik yardım alabilirsiniz. Web sitemiz size en yaygın teknik soruların yanıtlarını sunar ve ayrıca sorularınızı size uygun bir zamanda teknik destek personelimize e-posta ile göndermenize olanak tanır.

GARANTİ

Sınırlı Garanti: Bu ünite, orijinal satın alma tarihinden itibaren üç yıl içinde malzeme veya işçilikteki kusurlar nedeniyle arızalanırsa, LUX Products Corporation kendi tercihine bağlı olarak onu onaracak veya değiştirecektir. Bu garanti, kaza, yanlış kullanım veya kurulum talimatlarına uyulmaması nedeniyle oluşan hasarları kapsamaz. Zımni garantiler, orijinal satın alma tarihinden itibaren üç yıl ile sınırlıdır. Bazı eyaletler, zımni bir garantinin ne kadar süreceği konusunda sınırlamalara izin vermemektedir, bu nedenle yukarıdaki sınırlama sizin için geçerli olmayabilir. Lütfen arızalı veya kusurlu üniteleri, satın alma kanıtıyla birlikte satın alındığı katılımcı perakendeciye iade edin. Termostatı iade etmeden önce lütfen "TEKNİK YARDIM" bölümüne bakın. Alıcı, bu ünitenin kurulumu ve kullanımından kaynaklanan arızi ve dolaylı hasarlar için tüm riskleri ve sorumluluğu üstlenir. Bazı eyaletler, arızi veya dolaylı hasarların hariç tutulmasına izin vermemektedir, bu nedenle yukarıdaki hariç tutma sizin için geçerli olmayabilir. Bu garanti size belirli yasal haklar verir ve eyaletten eyalete değişen başka haklarınız da olabilir. Yalnızca ABD'de geçerlidir.
