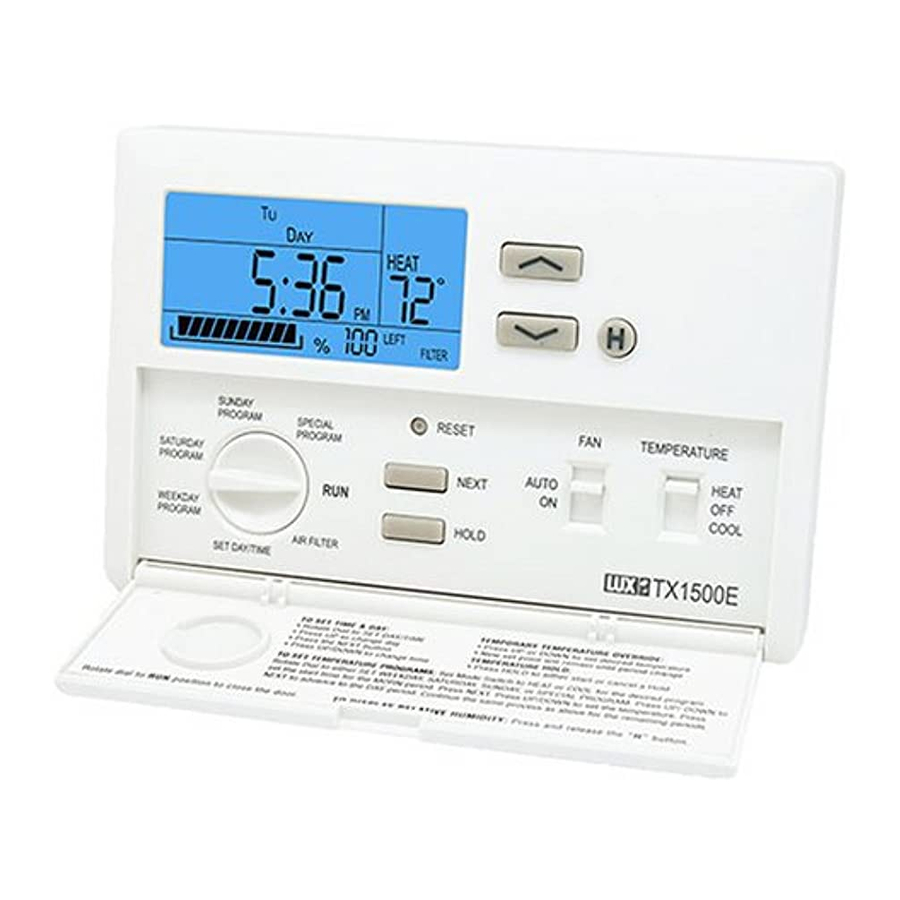

LUX TX1500b seeria elektroonilise termostaadi kasutusjuhend

Kasutage ainult Energizer ® või DURACELL ® leelispatareisid. Energizer ® on ettevõtte Eveready Battery Company, Inc. registreeritud kaubamärk. DURACELL ® on ettevõtte The Gillette Company, Inc. registreeritud kaubamärk. Täielikud, kergesti loetavad programmeerimis- ja paigaldusjuhised sees

Täname, et usaldasite meie toodet. Investeeringust parima tulemuse saamiseks lugege need juhised läbi ja tutvuge oma ostuga enne uue termostaadi paigaldamist. Seejärel järgige paigaldusprotseduure ükshaaval. See säästab teie aega ja minimeerib termostaadi ja seda juhtivate süsteemide kahjustamise võimalust. Need juhised võivad sisaldada teavet, mis ületab teie konkreetse paigalduse jaoks vajaliku. Palun säilitage edaspidiseks kasutamiseks.

OMADUSED

• TX1500 saab kasutada enamiku 24-voldiste gaasi-, õli- või elektriliste kütte- ja kliimaseadmetega, üheastmeliste soojuspumpade või gaasi millivolt-küttesüsteemidega. Seda ei saa kasutada 120-voldiste küttesüsteemide või mitmeastmeliste soojuspumpadega. Nende süsteemide juhtimiseks küsige oma edasimüüjalt teisi LUX-i termostaate.
• TX1500 on programmeeritav. Iga päev on neli programmeerimisperioodi. Iga perioodi saab programmeerida eraldi.
• Lihtsalt kasutatav Lux Speed Dial®.
• Saate kasutada sisseehitatud aja/temperatuuri programme või muuta neid vastavalt oma ajakavale. TX1500 pakub eraldi programmeerimist tööpäevadeks, laupäevaks ja pühapäevaks – nii kütteks kui ka jahutuseks. Saate programmeeritud temperatuure tühistada kas ühe programmeerimisperioodi või terve puhkuse ajaks.
• Jaheda ilmaga, kui süsteemilüliti on seatud asendisse HEAT (küte), hoiab TX1500 energia säästmiseks jahedamat "langetatud" toatemperatuuri. Seejärel lülitub see soojematele "mugavus" seadetele – kõik automaatselt, kindlatel kellaaegadel päeva jooksul.
• Sooja ilmaga, kui süsteemilüliti on seatud asendisse COOL (jahutus), hoiab TX1500 energia säästmiseks soojemat "langetatud" toatemperatuuri. Seejärel lülitub see jahedamatele "mugavus" seadetele – kõik automaatselt, kindlatel kellaaegadel päeva jooksul.
• Suur vedelkristallekraan näitab kellaaega, nädalapäeva ning toa- ja seadistatud temperatuure. See tuletab teile meelde, millal tuleb filtri ventilaatoris välja vahetada.
• Temperatuurikõikumise reguleerimine võimaldab teil süsteemi maksimaalse mugavuse ja säästlikkuse tagamiseks peenhäälestada.
• 5/2 minuti valitav minimaalne töö-/väljalülitusaeg lühikese tsükli/kompressori kaitseks
• Kaks Energizer® või DURACELL® "AA" leelispatareid (ei kuulu komplekti) kasutatakse teie aja- ja temperatuuriprogrammi säilitamiseks ning ekraani valgustamiseks.

PAIGALDAMINE

Elektrilöögi vältimiseks ja ahju, kliimaseadme ja termostaadi kahjustamise vältimiseks lugege hoolikalt kõiki juhiseid ja ühendage enne töö alustamist toiteallikas lahti. Seda saab teha kaitsmekarbis, kaitselülitis või seadmes.

Enne paigaldamise alustamist lugege hoolikalt kõiki juhiseid.

VAJALIKUD TÖÖRIISTAD

#1 Phillipsi kruvikeeraja (väike)
Puur 3/16-tollise (4,8 mm) otsikuga

TERMOSTAADI ASUKOHT

Asenduspaigaldiste korral paigaldage uus termostaat vana asemele, välja arvatud juhul, kui allpool loetletud tingimused ei viita teisiti. Uute paigaldiste korral järgige allpool loetletud juhiseid.

1. Paigaldage termostaat siseseinale, umbes 1,5 m kõrgusele põrandast ja ruumi, mida sageli kasutatakse.
2. Ärge paigaldage seda kohta, kus on ebatavalised kütteolud, näiteks: otsese päikesevalguse käes; lambi, raadio, televiisori, radiaatori, registri või kamina lähedal; kuumaveetorude lähedal seina sees; pliidi lähedal seina teisel pool.
3. Ärge paigaldage seda kohta, kus on ebatavalised jahutusolud, näiteks: seinale, mis eraldab kütmata ruumi; või trepikojast, uksest või aknast tuleva tuuletõmbuse kätte.
4. Ärge paigaldage seda niiskesse kohta. See võib põhjustada korrosiooni, mis lühendab termostaadi eluiga.
5. Ärge paigaldage seda kohta, kus õhuringlus on halb, näiteks: nurka või nišši; või avatud ukse taha.
6. Ärge paigaldage seadet enne, kui kõik ehitustööd ja värvimine on lõpetatud.
7. See termostaat ei vaja tasandamist.

VANA TERMOSTAADI EEMALDAMINE

Lülitage ahju ja kliimaseadme elekter VÄLJA; seejärel jätkake järgmiste sammudega.

1. Eemaldage vana termostaadi kate. Enamik neist on pealekinnitatavad ja lihtsalt tõmmatakse maha. Mõnel on küljel lukustuskruvid. Need tuleb lahti keerata.

2. Pange tähele klemmide lähedale trükitud tähti. Kinnitage igale juhtmele identifitseerimiseks sildid (kaasas). Eemaldage ja märgistage juhtmed ükshaaval. Veenduge, et juhtmed ei kukuks tagasi seina sisse.
3. Keerake kõik kruvid vanal termostaadil lahti ja eemaldage see seinast.

Enne juhtmete eemaldamist olemasolevalt termostaadilt lugege hoolikalt juhiseid. Juhtmed tuleb enne eemaldamist märgistada. Juhtmete klemmidest eemaldamisel ignoreerige juhtmete värvi, kuna need ei pruugi standardile vastata.

TX1500 SEINALE PAIGALDAMINE

1. Eemaldage juhtmete otstest 3/8 tolli (9,5 mm) isolatsiooni ja puhastage need korrosioonist.

2. Täitke seinaava mittesüttiva isolatsiooniga, et vältida tuuletõmbuse mõju termostaadile.

3. Vajutage termostaadi põhjas olevale nupule ja keerake korpus alusest eemale ja üles, et korpus alusest eemaldada.


JUHTMETE KINNITAMINE

4. Hoidke alust vastu seina, juhtmed tulevad läbi sealt, kus on juhtmete ühendamiseks mugav. Suunake juhtmed klemmiploki alla. Asetage alus parima välimuse saavutamiseks (et varjata vanalt termostaadilt jäänud jälgi). Kinnitage alus seina külge kahe kaasasoleva kruviga.

JUHTMESKEEMID

PATAREIDE PAIGALDAMINE/ HOOLDUS

TX1500 vajab patareisid, et teie ahi töötaks ja säilitaks oma programmeerimise mälus ning ekraani valgustamiseks. Vahetage patareid välja, kui ekraanil kuvatakse indikaator REPLACE (asenda) või vähemalt kord aastas.

VAHETAGE PATAREID VÄLJA, KUI INDIKAATOR KUVATAKSE VÕI VÄHEMALT KORD AASTAS.

1. Võtke uued patareid karbist välja.
2. Eemaldage termostaadi korpus, nagu on kirjeldatud esimese veeru allosas.
3. Eemaldage kasutatud patareid.
4. Paigaldage patareipesasse kaks uut Energizer® või DURACELL "AA" suurusega leelispatareid.
   Jälgige pesas näidatud polaarsuse märgistust. Asetage korpus tagasi seinale.
5. Haakige korpuse ülaosa aluse külge, keerake korpus alla ja kinnitage korpus aluse külge.

   Paigaldamine on nüüd lõpetatud. Lülitage kindlasti oma kütte- ja/või kliimaseadme toide uuesti sisse. Kui paigaldate patareisid esimest korda, kuvab termostaat "SUN 12:00 AM". 90 sekundi jooksul hakkab termostaat vaheldumisi kuvama toatemperatuuri koos kellaajaga. Ekraani parandamiseks vaadake pärast programmide seadistamist jaotist "AJA JA PÄEVA SEADISTAMINE".

MÄRKUS
Patareide vahetamisel on teil umbes 1 minut aega, enne kui programmid kaovad.
HOIATUS: Kasutage ainult Energizer® või DURACELL® leelispatareisid.

KASUTAMINE

See termostaat on "tugitoolis programmeeritav". Saate teha mis tahes programmi või seadete muudatusi, kui termostaadi korpus on seinatermostaadi alusel või mitte.

SISSEEHITATUD ENERGY STAR® PROGRAMMID

	PERIOOD	HEAT (küte)	COOL (jahutus)
NÄDALAPÄEVAD eelprogrammid	MORN DAY EVE NIGHT	6:00 AM 70° 8:00 AM 62° 6:00 PM 70° 10:00 PM 62° 6:00 AM 70° 8:00 AM 62°	6:00 AM 78° 8:00 AM 85° 6:00 PM 78° 10:00 PM 82°
L, P eelprogrammid	MORN DAY EVE NIGHT	6:00 AM 70° 8:00 AM 62° 6:00 PM 70° 10:00 PM 62° 6:00 AM 70° 8:00 AM 62°	6:00 AM 78° 8:00 AM 85° 6:00 PM 78° 10:00 PM 82°

Vajutage RESET (lähtesta) klahvi. See seab sisse sisseehitatud kütte- ja jahutusprogrammid. Sisseehitatud programmide ülevaatamiseks keerake nuppu asendisse SET WEEKDAY / SATURDAY / SUNDAY PROGRAM (seadista nädalapäeva / laupäeva / pühapäeva programm).
Saate kasutada sisseehitatud programme, nagu näidatud, või muuta neid vastavalt soovile. Iga päev on jagatud neljaks perioodiks. Igal perioodil on oma algusaeg ja temperatuur.
Ukse sulgemiseks peab nupp olema RUN (käivita) asendis.

TX1500 PROGRAMMEERIMINE

Saate muuta mis tahes eelseadistatud aegu ja/või temperatuure, et need sobiksid teie nädalapäeva, laupäeva ja pühapäeva programmide ajakavadega. Iga periood (hommik, päev, õhtu ja öö) on programmeeritud HEAT (küte) ja COOL (jahutus) jaoks.
Valige HEAT (küte), et programmeerida TX1500 oma küttekeha juhtimiseks.

VÕI Valige COOL (jahutus), et programmeerida TX1500 oma kliimaseadme juhtimiseks.

Keerake nupp asendisse SET WEEKDAY PROGRAM (seadista nädalapäeva programm). Laupäeva või pühapäeva programmeerimiseks keerake nupp asendisse SET SATURDAY (seadista laupäev) või SET SUNDAY PROGRAM (seadista pühapäeva programm). Kui nupp on asendis SET WEEKDAY PROGRAM (seadista nädalapäeva programm), näete ülaltoodud ekraani.

MORN (hommik) algusaja muutmiseks.
Temperatuuri programmeerimiseks.
MORN (hommik) temperatuuri seadistuse muutmiseks.
DAY (päev) juurde liikumiseks.
DAY (päev) algusaja muutmiseks.
Temperatuuri programmeerimiseks.
DAY (päev) temperatuuri seadistuse muutmiseks.
EVE (õhtu) juurde liikumiseks.
EVE (õhtu) algusaja muutmiseks.
Temperatuuri programmeerimiseks.
EVE (õhtu) temperatuuri seadistuse muutmiseks.
NIGHT (öö) juurde liikumiseks.
NIGHT (öö) algusaja muutmiseks.
Temperatuuri programmeerimiseks.
NIGHT (öö) temperatuuri seadistuse muutmiseks.

Programmide käivitamiseks keerake nupp RUN (käivita) asendisse.

KELLAAJA JA PÄEVA SEADISTAMINE

TX1500 on kaitstud tavaliste staatiliste elektrilahenduste eest. Kuid äärmiselt kuiva ilmaga peaksite enne TX1500 puudutamist puudutama mõnda muud metalleset, et vältida programmide potentsiaalset kadu.

Avage termostaadi esiküljel olev allapööratav uks. Keerake nupp asendisse SET (seadista)
DAY/TIME (päev/kellaaeg). Peaksite nägema ülaltoodud pildil olevat ekraani, kus vilgub nädalapäev. Kui olete päeva ja kellaaja seadistamise lõpetanud, keerake tavapärase töö juurde naasmiseks või programmeerimise jätkamiseks nupp asendisse RUN (käivita) või mõnda muusse asendisse.

Praeguse päeva muutmiseks.
Praeguse kellaaja seadistamiseks. (nt "12:00") vilgub.
Praeguse kellaaja muutmiseks.

TEMPERATUURI ÜLEMISEADISTAMINE JA TEMPERATUURI HOIDMINE

AJUTINE TEMPERATUURI ÜLEMISEADISTAMINE

• Praeguse temperatuuri seadistuse muutmiseks vajutage UP/DOWN (üles/alla).
• Ekraanil kuvatakse indikaator OVERRIDE (ülemseadistamine).
• Funktsioon OVERRIDE (ülemseadistamine) tühistatakse automaatselt järgmise programmiperioodi alguses.
• Funktsiooni OVERRIDE (ülemseadistamine) tühistamiseks enne järgmist programmiperioodi vajutage UP/DOWN (üles/alla), kuni kuvatakse algne seadistatud temperatuur. Indikaator OVERRIDE (ülemseadistamine) kaob ekraanilt.

Need funktsioonid võimaldavad teil muuta praegust seadistatud temperatuuri ilma termostaadi mällu salvestatud programme muutmata.

PUHKUSE TEMPERATUURI HOIDMINE

• Vajutage HOLD (hoia). Reguleerige temperatuuri vastavalt soovile UP/DOWN (üles/alla) abil.
• Temperatuuri seadistus ei muutu isegi pärast järgmise programmiperioodi algust.
• Tühjendamiseks vajutage uuesti HOLD (hoia).

LISAOMADUSED

FILTRI KASUTUSE JÄLGIMINE

FILTER (filter) Monitor loendab tunde alates viimasest korrast, kui teie puhuri filter vahetati. Pärast 250-tunnist kasutamist kuvatakse ekraanil FILTER (filter). Pärast filtri vahetamist seadke termostaadi FILTER (filter) Monitor järgmiselt tagasi nulli.
Keerake nupp asendisse FILTER (filter).

Loenduri lähtestamiseks.


FILTER (filter) Kasutuse Monitori limiidi muutmiseks
Keerake nupp asendisse FILTER (filter).
Hoidke kaks sekundit all.
Limiidi muutmiseks vahemikus 0–500 tundi.

FILTER (filter) Kasutuse Monitori keelamiseks seadke limiidiks 0 tundi.

TEMPERATUURI KÕIKUMINE

Termostaat töötab teie kütte- või jahutussüsteemi sisse ja välja lülitades, kui toatemperatuur erineb seadepunkti temperatuurist teatud arvu kraadide võrra. See erinevus on "kõikumine".
Teie süsteem peaks sisse lülituma umbes 3–6 korda tunnis. Väiksem kõikumise number suurendab tsüklite arvu, nii et toatemperatuur on püsivam. Suurem kõikumise number vähendab tsüklite arvu, et enamikul juhtudel energiat säästa.

KÕIKUMISE SEADISTUSED

Nupp peab olema käivitusasendis (run).
Vajutage koos.
Kõikumise muutmiseks.
Seadistamiseks vajutage.

TEMPERATUURI KALIBREERIMINE

Keerake nupp asendisse SET DAY/TIME (seadista päev/kellaaeg).
Vajutage koos.
Termostaadi reguleerimiseks.

PROGRAMMILUKK

Seadistatud programmide omavolilise muutmise vältimiseks. Programmide lukustamise ja avamise klahvide järjestus:

MUUTMINE °F-LT °C-LE JA 12-TUNNI KELLALT 24-TUNNI KELLALE

• HOIATUS: Nende muudatuste tegemine nõuab termostaadi lähtestamist.
• Gaasi elektrilülitist paremal asuvad kaks musta džemprit C/F ja 24/12H.
• Celsiuse järgi muutmiseks eemaldage džempr - C/F.
• 24-TUNNI kellale muutmiseks eemaldage džempr - 24/12H.
• Muudatuste jõustumiseks vajutage termostaadi esiküljel olevat lähtestusklahvi.
• Programmeerige vajadusel ümber.

5 MIN/2 MIN MINIMAALNE SISSE/VÄLJA LÜLITUSAEG

Teie termostaadil on kompressori kaitsmiseks sisseehitatud sisemine taimer. Taimer sunnib peale minimaalse sisse/välja lülitusaja 5 minutit. Saate seda minimaalset sisse/välja lülitusaega muuta 2 minutiks. Selleks eemaldage džempr, millel on silt 5/2 MIN. Muudatuste jõustumiseks peate vajutama termostaadi esiküljel olevat väikest lähtestusnuppu.

TEHNILINE TEENINDUS

Kui teil on selle termostaadi installimisel või kasutamisel probleeme, vaadake hoolikalt ja põhjalikult läbi kasutusjuhend. Kui vajate abi, võtke palun ühendust meie tehnilise abi osakonnaga numbril 856-234-8803 tavalistel tööaegadel esmaspäevast reedeni kella 8.00–16.30 (Eastern Standard Time). Tehnilist abi saate veebis ööpäevaringselt aadressil http://www.luxproducts.com. Meie veebisait pakub teile vastuseid kõige tavalisematele tehnilistele küsimustele ja võimaldab teil oma küsimused meie tehnilise toe töötajatele teile sobival ajal e-postiga saata.

GARANTII

Piiratud garantii: Kui see seade peaks riknema materjalide või valmistusvigade tõttu kolme aasta jooksul alates esialgsest ostukuupäevast, siis LUX Products Corporation kas remondib või asendab selle omal valikul. See garantii ei kata kahjustusi, mis on põhjustatud õnnetusest, väärkasutusest või paigaldusjuhiste eiramisest. Kaudsed garantiid on piiratud kestusega kolme aastani alates esialgsest ostukuupäevast. Mõned osariigid ei luba piiranguid kaudse garantii kestusele, seega ei pruugi ülaltoodud piirang teie puhul kehtida. Palun tagastage rikkis või defektsed seadmed jaemüüjale, kust ost sooritati, koos ostutõendiga. Enne termostaadi tagastamist vaadake palun "TEHNILIST ABI". Ostja võtab endale kõik riskid ja vastutuse juhuslike ja kaudsete kahjude eest, mis tulenevad selle seadme paigaldamisest ja kasutamisest. Mõned osariigid ei luba juhuslike või kaudsete kahjude välistamist, seega ei pruugi ülaltoodud välistus teie puhul kehtida. See garantii annab teile konkreetsed seaduslikud õigused ja teil võivad olla ka muud õigused, mis on osariigiti erinevad. Kehtib ainult U.S.A.-s.
