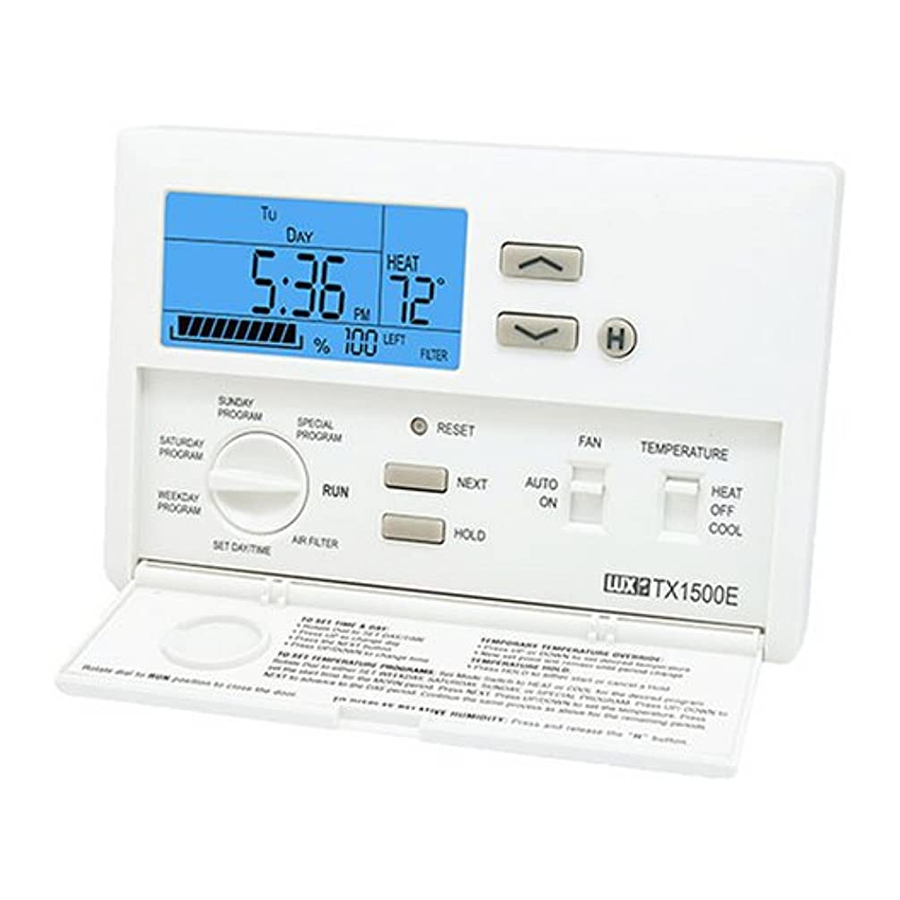

LUX TX1500b Series Priručnik za elektronički termostat

Koristite samo Energizer ® ili DURACELL ® alkalne baterije. Energizer ® je registrirani zaštitni znak tvrtke Eveready Battery Company, Inc. DURACELL ® je registrirani zaštitni znak tvrtke The Gillette Company, Inc. Kompletne, jednostavne za čitanje upute za programiranje i instalaciju unutra

Hvala vam na povjerenju u naš proizvod. Kako biste postigli najbolje rezultate od svoje investicije, molimo vas da pročitate ove upute i upoznate se sa svojom kupnjom prije instaliranja novog termostata. Zatim slijedite postupke instalacije, korak po korak. To će vam uštedjeti vrijeme i smanjiti mogućnost oštećenja termostata i sustava koje kontrolira. Ove upute mogu sadržavati informacije koje nadilaze one potrebne za vašu konkretnu instalaciju. Molimo vas da ih sačuvate za buduću upotrebu.

ZNAČAJKE

• TX1500 se može koristiti s većinom 24-voltnih plinskih, uljnih ili električnih sustava grijanja i klimatizacije, jednostupanjskim toplinskim pumpama ili plinskim milivoltnim sustavima grijanja. Ne može se koristiti sa 120-voltnim sustavima grijanja ili višestupanjskim toplinskim pumpama. Pitajte svog prodavača za druge LUX termostate za kontrolu tih sustava.
• TX1500 je programabilan. Postoje četiri programska razdoblja po danu. Svako razdoblje se može programirati zasebno.
• Jednostavan za korištenje Lux Speed Dial® (Lux brzi birač).
• Možete koristiti ugrađene programe vremena/temperature ili ih izmijeniti kako bi odgovarali vašem rasporedu. TX1500 pruža zasebno programiranje za radne dane, subotu i nedjelju — za grijanje i hlađenje. Možete poništiti programirane temperature za samo jedno programsko razdoblje ili za cijeli odmor.
• U hladnom vremenu, kada je prekidač sustava postavljen na HEAT (grijanje), TX1500 će održavati hladnije "snižene" sobne temperature kako bi uštedio energiju. Zatim će se prebaciti na toplije "udobne" postavke — sve automatski, u određeno doba dana.
• U toplom vremenu, kada je prekidač sustava postavljen na COOL (hlađenje), TX1500 će održavati toplije "snižene" sobne temperature kako bi uštedio energiju. Zatim će se prebaciti na hladnije "udobne" postavke - sve automatski, u određeno doba dana.
• Veliki zaslon s tekućim kristalima prikazuje vrijeme, dan u tjednu, sobnu i postavljenu temperaturu. Podsjetit će vas kada treba promijeniti filtar u vašem puhalu.
• Podešavanje temperaturnog raspona omogućuje vam fino podešavanje sustava za maksimalnu udobnost i ekonomičnost.
• 5/2 Minute Selectable Minimum Run/Off Time (5/2 minute odabirljivo minimalno vrijeme rada/isključivanja) za Short Cycle/Compressor Protection (zaštitu kratkog ciklusa/kompresora)
• Dvije Energizer® ili DURACELL® "AA" alkalne baterije (nisu uključene) koriste se za zadržavanje vašeg programa vremena i temperature i za osvjetljavanje zaslona.

INSTALACIJA

Kako biste izbjegli električni udar i spriječili oštećenje peći, klima uređaja i termostata, pažljivo pročitajte sve upute i isključite napajanje prije početka rada. To se može učiniti na kutiji s osiguračima, na prekidaču ili na uređaju.

Molimo vas da pažljivo pročitate sve upute prije početka instalacije.

POTREBNI ALATI

#1 Phillips odvijač (mali)
Bušilica s bitom od 3/16 inča (4.8 mm)

LOKACIJA TERMOSTATA

Prilikom zamjene instalacija, montirajte novi termostat na mjesto starog, osim ako uvjeti navedeni u nastavku ne sugeriraju drugačije. Na novim instalacijama slijedite smjernice navedene u nastavku.

1. Postavite termostat na unutarnji zid, otprilike 1.5 m (5 stopa) iznad poda, i u prostoriji koja se često koristi.
2. Nemojte ga instalirati tamo gdje postoje neuobičajeni uvjeti grijanja, kao što su: izravna sunčeva svjetlost; u blizini svjetiljke, radija, televizora, radijatora, registra ili kamina; u blizini cijevi s toplom vodom u zidu; u blizini štednjaka s druge strane zida.
3. Nemojte ga postavljati u neuobičajene uvjete hlađenja, kao što su: na zid koji odvaja negrijanu prostoriju; ili na propuhu sa stubišta, vrata ili prozora.
4. Nemojte ga postavljati u vlažno područje. To može dovesti do korozije koja će skratiti životni vijek termostata.
5. Nemojte ga postavljati tamo gdje je cirkulacija zraka loša, kao što su: u kutu ili niši; ili iza otvorenih vrata.
6. Nemojte instalirati jedinicu dok svi građevinski radovi i bojanje nisu završeni.
7. Ovaj termostat ne zahtijeva niveliranje.

UKLANJANJE STAROG TERMOSTATA

Isključite struju na peći i klima uređaju; zatim nastavite sa sljedećim koracima.

1. Uklonite poklopac sa starog termostata. Većina su tipovi koji se pričvršćuju na pritisak i jednostavno se povuku. Neki imaju vijke za zaključavanje sa strane. Njih je potrebno olabaviti.

2. Zabilježite slova otisnuta u blizini priključaka. Pričvrstite naljepnice (priložene) na svaku žicu za identifikaciju. Uklonite i označite žice jednu po jednu. Pazite da žice ne padnu natrag u zid.
3. Olabavite sve vijke na starom termostatu i uklonite ga sa zida.

Pažljivo pročitajte upute prije uklanjanja bilo kakvog ožičenja s postojećeg termostata. Žice moraju biti označene prije nego što se uklone. Prilikom uklanjanja žica s njihovih priključaka, zanemarite boju žica jer one možda nisu u skladu sa standardom.

MONTAŽA TX1500 NA ZID

1. Skinite izolaciju 9.5 mm (3/8 inča) s krajeva žica i očistite svu koroziju.

2. Ispunite otvor u zidu nezapaljivom izolacijom kako biste spriječili da propuh utječe na termostat.

3. Pritisnite gumb na dnu termostata i odmaknite tijelo od baze i prema gore kako biste uklonili tijelo s baze.


PRIČVRŠĆIVANJE ŽICA

4. Držite bazu uz zid, s žicama koje prolaze kroz nju gdje god je to prikladno za ožičenje. Provedite žice ispod priključnog bloka. Postavite bazu za najbolji izgled (kako biste sakrili sve tragove od starog termostata). Pričvrstite bazu na zid s dva priložena vijka.

DIJAGRAMI OŽIČENJA

INSTALIRANJE BATERIJA/ODRŽAVANJE

TX1500 zahtijeva baterije za rad vaše peći i zadržavanje programa u memoriji te za osvjetljavanje zaslona. Zamijenite baterije kada se na zaslonu pojavi indikator REPLACE (zamijeni) ili barem jednom godišnje.

ZAMIJENITE BATERIJE KADA SE POJAVI INDIKATOR ILI BAREM JEDNOM GODIŠNJE.

1. Izvadite svježe baterije iz njihove kutije.
2. Uklonite tijelo termostata kao što je opisano na dnu prvog stupca.
3. Uklonite iskorištene baterije.
4. Ugradite dvije nove Energizer® ili DURACELL "AA" alkalne baterije u odjeljak za baterije.
   Obratite pozornost na oznaku polariteta prikazanu u odjeljku. Vratite tijelo na zid.
5. Zakačite vrh tijela na bazu, spustite tijelo prema dolje i pričvrstite tijelo na bazu.

   Instalacija je sada završena. Obavezno ponovno uključite napajanje vašeg sustava grijanja i/ili klimatizacije. Ako prvi put instalirate baterije, termostat će prikazati "SUN 12:00 AM". U roku od 90 sekundi termostat će početi prikazivati sobnu temperaturu naizmjenično s vremenom. Da biste ispravili prikaz, pogledajte "Postavljanje VREMENA i DANA" (Setting the TIME and DAY), nakon što postavite programe.

NAPOMENA
Prilikom zamjene baterija imate otprilike 1 minutu prije nego što se programi izgube.
UPOZORENJE: Koristite samo Energizer® ili DURACELL® alkalne baterije.

RAD

Ovaj termostat je "programabilan iz fotelje" ("armchair programmable"). Možete napraviti bilo kakve programske ili postavke promjene s tijelom termostata skinutim ili na bazi termostata na zidu.

UGRAĐENI ENERGY STAR® PROGRAMI

	RAZDOBLJE	GRIJANJE (HEAT)	HLAĐENJE (COOL)
RADNI DANI preprogrami	MORN DAY EVE NIGHT	6:00 AM 70° 8:00 AM 62° 6:00 PM 70° 10:00 PM 62° 6:00 AM 70° 8:00 AM 62°	6:00 AM 78° 8:00 AM 85° 6:00 PM 78° 10:00 PM 82°
SUB & NED preprogrami	MORN DAY EVE NIGHT	6:00 AM 70° 8:00 AM 62° 6:00 PM 70° 10:00 PM 62° 6:00 AM 70° 8:00 AM 62°	6:00 AM 78° 8:00 AM 85° 6:00 PM 78° 10:00 PM 82°

Pritisnite tipku RESET (resetiraj). Ovo postavlja ugrađene programe grijanja i hlađenja. Za pregled ugrađenih programa, okrenite kotačić na SET WEEKDAY / SATURDAY / SUNDAY PROGRAM (postavi program za radni dan / subotu / nedjelju).
Možete koristiti ugrađene programe kako su prikazani ili ih promijeniti po želji. Svaki dan je podijeljen na četiri razdoblja. Svako razdoblje ima svoje vrijeme početka i temperaturu.
Kotačić mora biti u položaju RUN (pokreni) da biste zatvorili vrata.

PROGRAMIRANJE TX1500

Možete promijeniti bilo koje unaprijed postavljeno vrijeme i/ili temperature kako bi odgovarale vašem rasporedu za programe radnog dana, subote i nedjelje. Svako razdoblje (jutro, dan, večer i noć) programirano je za HEAT (grijanje) i za COOL (hlađenje).
Odaberite HEAT (grijanje) za programiranje TX1500 za upravljanje grijačem.

ILI Odaberite COOL (hlađenje) za programiranje TX1500 za upravljanje klima uređajem.

Okrenite kotačić na SET WEEKDAY PROGRAM (postavi program za radni dan). Za programiranje SUBOTE ili NEDJELJE, okrenite kotačić na SET SATURDAY (postavi subotu) ili SET SUNDAY PROGRAM (postavi program za nedjelju). S kotačićem na SET WEEKDAY PROGRAM (postavi program za radni dan), vidjet ćete gornji zaslon.

Za promjenu vremena početka za MORN (jutro).
Za programiranje temperature.
Za promjenu postavke temperature za MORN (jutro)
Za prelazak na DAY (dan)
Za promjenu vremena početka za DAY (dan).
Za programiranje temperature.
Za promjenu postavke temperature za DAY (dan).
Za prelazak na EVE (večer)
Za promjenu vremena početka za EVE (večer)
Za programiranje temperature.
Za promjenu postavke temperature za EVE (večer).
Za prelazak na NIGHT (noć).
Za promjenu vremena početka za NIGHT (noć).
Za programiranje temperature.
Za promjenu postavke temperature za NIGHT (noć)

Okrenite kotačić u položaj RUN (pokreni) za pokretanje programa.

POSTAVLJANJE VREMENA I DANA

TX1500 je zaštićen od normalnih elektrostatskih pražnjenja. Međutim, u izrazito suhom vremenu trebali biste dodirnuti drugi metalni predmet prije TX1500 kako biste izbjegli potencijalni gubitak programa.

Otvorite preklopna vrata na prednjoj strani termostata. Okrenite kotačić na položaj SET (postavi)
DAY/TIME (dan/vrijeme). Trebali biste vidjeti gornji zaslon s treptanjem dana u tjednu. Kada završite s postavljanjem dana i vremena, okrenite kotačić na RUN (pokreni) za povratak na normalan rad ili na drugi položaj za nastavak programiranja.

Za promjenu trenutnog dana
Za postavljanje trenutnog vremena. (npr. "12:00") će treptati.
Za promjenu trenutnog vremena.

PRIVREMENA PROMJENA TEMPERATURE I ZADRŽAVANJE TEMPERATURE

PRIVREMENA PROMJENA TEMPERATURE

• Pritisnite GORE/DOLJE za promjenu trenutne postavke temperature.
• Indikator OVERRIDE (poništi) pojavljuje se na zaslonu.
• Značajka OVERRIDE (poništi) automatski će se otkazati na početku sljedećeg programskog razdoblja.
• Da biste otkazali OVERRIDE (poništi) prije sljedećeg programskog razdoblja, pritišćite GORE/DOLJE dok se ne pojavi izvorna postavljena temperatura. Indikator OVERRIDE (poništi) nestat će sa zaslona.

Ove značajke omogućuju vam promjenu trenutne postavljene temperature bez promjene programa pohranjenih u memoriji vašeg termostata.

ZADRŽAVANJE TEMPERATURE ZA VRIJEME ODMORA

• Pritisnite HOLD (zadrži). Podesite temperaturu po želji pomoću GORE/DOLJE.
• Postavka temperature neće se promijeniti čak ni nakon što započne sljedeće programsko razdoblje.
• Za brisanje, ponovno pritisnite HOLD (zadrži).

NAPREDNE ZNAČAJKE

NADZOR UPOTREBE FILTRA

FILTER Monitor broji sate od zadnje promjene filtra u vašem puhalu. Nakon 250 sati korištenja, FILTER će se pojaviti na zaslonu. Nakon što promijenite filtar, vratite FILTER Monitor termostata na nulu na sljedeći način.
Okrenite kotačić na FILTER (filtar)

Za resetiranje brojača


Za promjenu ograničenja nadzora upotrebe FILTERA
Okrenite kotačić na FILTER (filtar)
Držite dvije sekunde
Za promjenu ograničenja od 0-500 sati

Da biste onemogućili nadzor upotrebe FILTERA, postavite ograničenje na 0 sati

OSCILACIJA TEMPERATURE

Termostat radi tako da uključuje i isključuje vaš sustav grijanja ili hlađenja kad god se sobna temperatura razlikuje za određeni broj stupnjeva od zadane temperature. Ova varijacija je "oscilacija".
Vaš sustav bi se trebao uključivati otprilike 3 do 6 puta na sat. Manji broj oscilacija povećava broj ciklusa, tako da je sobna temperatura konstantnija. Veći broj oscilacija smanjuje broj ciklusa, kako bi se u većini slučajeva uštedjela energija.

POSTAVKE OSCILACIJE

Kotačić mora biti u položaju pokretanja (run)
Pritisnite zajedno
Za promjenu oscilacije
Pritisnite za postavljanje

KALIBRACIJA TEMPERATURE

Okrenite kotačić na SET DAY/TIME (postavi dan/vrijeme)
Pritisnite zajedno
Za podešavanje termostata

ZAKLJUČAVANJE PROGRAMA

Za sprječavanje neovlaštenog mijenjanja postavljenih programa. Slijed tipki za zaključavanje i otključavanje programa:

PROMJENA IZ °F U °C I IZ 12-SATNOG SATA U 24-SATNI SAT

• UPOZORENJE: Izvršavanje ovih promjena zahtijevat će da resetirate termostat.
• Desno od prekidača za plin/struju nalaze se dva crna kratkospojnika C/F i 24/12H.
• Za promjenu u Celzijeve stupnjeve - uklonite kratkospojnik - C/F.
• Za promjenu u 24-satni sat - uklonite kratkospojnik - 24/12H.
• Pritisnite tipku za resetiranje na prednjoj strani termostata da bi promjene stupile na snagu.
• Ponovno programirajte prema potrebi.

5 MIN/2 MIN MINIMALNO VRIJEME UKLJUČIVANJA/ISKLJUČIVANJA

Vaš termostat ima ugrađen interni timer za zaštitu vašeg kompresora. Timer forsira minimalno vrijeme uključivanja/isključivanja od 5 minuta. Ovo minimalno vrijeme uključivanja/isključivanja možete promijeniti na 2 minute. Da biste to učinili, uklonite kratkospojnik označen s 5/2 MIN. Morate pritisnuti malu tipku za resetiranje na prednjoj strani termostata da bi promjene stupile na snagu.

TEHNIČKA SLUŽBA

Ako imate bilo kakvih problema s instaliranjem ili korištenjem ovog termostata, pažljivo i temeljito pregledajte priručnik s uputama. Ako trebate pomoć, obratite se našem odjelu za tehničku pomoć na broj 856-234-8803 tijekom redovnog radnog vremena između 8:00 i 16:30 po istočnom standardnom vremenu, od ponedjeljka do petka. Također možete dobiti tehničku pomoć online bilo kada danju ili noću na http://www.luxproducts.com. Naša web stranica nudi vam odgovore na najčešća tehnička pitanja, a također vam omogućuje da pošaljete svoja pitanja našem osoblju tehničke podrške kada vam to odgovara.

JAMSTVO

Ograničeno jamstvo: Ako ovaj uređaj ne radi zbog nedostataka u materijalu ili izradi unutar tri godine od datuma originalne kupnje, LUX Products Corporation će, prema vlastitom izboru, popraviti ili zamijeniti ga. Ovo jamstvo ne pokriva štetu nastalu nesrećom, zlouporabom ili nepridržavanjem uputa za instalaciju. Podrazumijevana jamstva ograničena su trajanjem na tri godine od datuma originalne kupnje. Neke države ne dopuštaju ograničenja trajanja podrazumijevanog jamstva, stoga se gornje ograničenje možda ne odnosi na vas. Molimo vas da neispravne ili defektne uređaje vratite prodavaču kod kojeg ste obavili kupnju, zajedno s dokazom o kupnji. Molimo pogledajte "TEHNIČKU POMOĆ" prije vraćanja termostata. Kupac preuzima sve rizike i odgovornost za slučajnu i posljedičnu štetu nastalu instalacijom i korištenjem ovog uređaja. Neke države ne dopuštaju isključenje slučajne ili posljedične štete, stoga se gornje isključenje možda ne odnosi na vas. Ovo jamstvo daje vam određena zakonska prava, a možda imate i druga prava koja se razlikuju od države do države. Primjenjivo samo u SAD-u.
