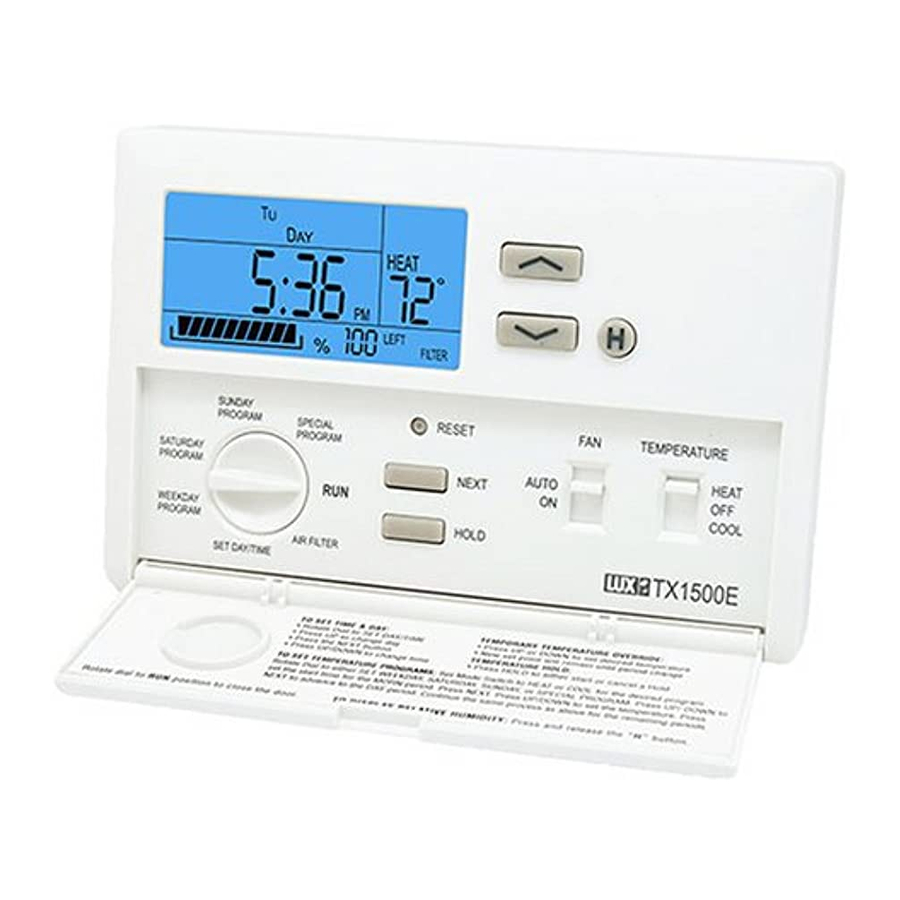

LUX TX1500b Series Электрондық термостат нұсқаулығы

Тек Energizer ® немесе DURACELL ® сілтілік батареяларын пайдаланыңыз Energizer ® Eveready Battery Company, Inc компаниясының тіркелген сауда белгісі. DURACELL ® The Gillette Company, Inc компаниясының тіркелген сауда белгісі. Толық, оңай оқылатын бағдарламалау және орнату нұсқаулары ішінде

Өнімімізге сенім артқаныңыз үшін рахмет. Салған инвестицияңыздың ең жақсы нәтижелерін алу үшін, осы нұсқауларды оқып шығып, жаңа термостатыңызды орнатпастан бұрын сатып алуыңызбен танысыңыз. Содан кейін орнату процедураларын бір қадамнан бастап орындаңыз. Бұл сіздің уақытыңызды үнемдейді және термостат пен оның басқару жүйелеріне зақым келтіру ықтималдығын азайтады. Бұл нұсқауларда сіздің нақты орнатуыңыз үшін қажетті ақпараттан артық болуы мүмкін. Болашақта анықтама үшін сақтаңыз.

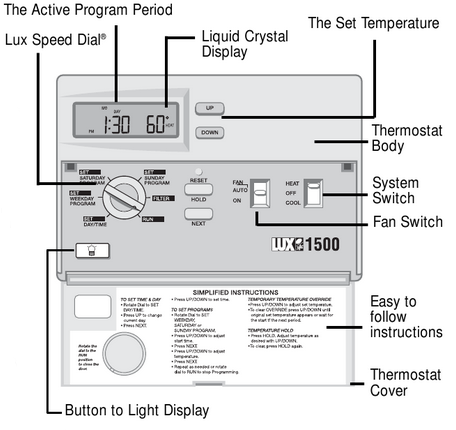

ЕРЕКШЕЛІКТЕРІ

• TX1500 24 вольтты газ, мұнай немесе электр жылыту және ауа баптау жүйелерінің, бір сатылы жылу сорғыларының немесе газ милливольтты жылыту жүйелерінің көпшілігімен пайдаланылуы мүмкін. Оны 120 вольтты жылыту жүйелерімен немесе көп сатылы жылу сорғыларымен пайдалануға болмайды. Осы жүйелерді басқару үшін дилеріңізден басқа LUX термостаттарын сұраңыз.
• TX1500 бағдарламаланады. Күніне төрт бағдарламалау кезеңі бар. Әрбір кезеңді бөлек бағдарламалауға болады.
• Пайдалануға оңай Lux Speed Dial®.
• Сіз кірістірілген уақыт/температура бағдарламаларын пайдалана аласыз немесе оларды өз кестеңізге сәйкес өзгерте аласыз. TX1500 жұмыс күндеріне, сенбіге және жексенбіге арналған бөлек бағдарламалауды қамтамасыз етеді — жылыту және салқындату үшін. Сіз бағдарламаланған температураны бір бағдарламалау кезеңіне немесе бүкіл демалысқа өзгерте аласыз.
• Салқын ауа райында, жүйе қосқышы HEAT (ЖЫЛЫТУ) күйіне қойылған кезде, TX1500 энергияны үнемдеу үшін салқынырақ "артқа қайтару" бөлме температурасын сақтайды. Содан кейін ол күндізгі белгілі бір уақытта жылырақ "жайлы" параметрлерге өзгереді — барлығы автоматты түрде.
• Жылы ауа райында, жүйе қосқышы COOL (САЛҚЫНДАТУ) күйіне қойылған кезде, TX1500 энергияны үнемдеу үшін жылырақ "артқа қайтару" бөлме температурасын сақтайды. Содан кейін ол күндізгі белгілі бір уақытта салқынырақ "жайлы" параметрлерге өзгереді - барлығы автоматты түрде.
• Үлкен сұйық кристалды дисплей уақытты, апта күнін, бөлме және орнатылған температураны көрсетеді. Ол үрлегіштегі сүзгіні қашан ауыстыру керектігін еске салады.
• Температура ауытқуын реттеу жүйеңізді максималды жайлылық пен үнемділікке келтіруге мүмкіндік береді.
• Қысқа цикл/компрессорды қорғау үшін 5/2 минуттық таңдауға болатын минималды іске қосу/өшіру уақыты
• Екі Energizer® немесе DURACELL® "AA" сілтілік батареялары (жинаққа кірмейді) уақыт пен температура бағдарламасын сақтау және дисплейді жарықтандыру үшін пайдаланылады.

ОРНАТУ

Электр тогының соғуынан аулақ болу және пешке, ауа баптағышқа және термостатқа зақым келтірмеу үшін, жұмысты бастамас бұрын қуат көзін ажыратыңыз. Мұны сақтандырғыш қорабында, автоматты ажыратқышта немесе құрылғыда жасауға болады.

Орнатуды бастамас бұрын барлық нұсқауларды мұқият оқып шығыңыз.

ҚАЖЕТТІ ҚҰРАЛДАР

№1 Phillips бұрағыш (кішкентай)
3/16 дюймдік (4,8 мм) ұшы бар бұрғы

ТЕРМОСТАТТЫҢ ОРНАЛАСУЫ

Ауыстыру орнатуларында, төменде көрсетілген шарттар басқаша ұсынбаса, жаңа термостатты ескісінің орнына орнатыңыз. Жаңа орнатуларда төменде көрсетілген нұсқауларды орындаңыз.

1. Термостатты ішкі қабырғаға, еденнен шамамен 5 фут (1,5 м) биіктікте және жиі қолданылатын бөлмеге орналастырыңыз.
2. Оны тікелей күн сәулесі түсетін, шамның, радионың, теледидардың, радиатордың, тіркеудің немесе каминнің жанында; қабырғадағы ыстық су құбырларының жанында; қабырғаның арғы жағындағы пештің жанында сияқты ерекше жылыту жағдайлары бар жерге орнатпаңыз.
3. Оны жылытылмайтын бөлмені бөліп тұрған қабырғада немесе баспалдақтан, есіктен немесе терезеден келетін жел сияқты ерекше салқындату жағдайларында орналастырмаңыз.
4. Оны ылғалды жерге орналастырмаңыз. Бұл термостаттың қызмет ету мерзімін қысқартатын коррозияға әкелуі мүмкін.
5. Оны ауа айналымы нашар жерге орналастырмаңыз, мысалы: бұрышта немесе ойықта; немесе ашық есіктің артында.
6. Барлық құрылыс жұмыстары мен бояу аяқталғанша құрылғыны орнатпаңыз.
7. Бұл термостатты тегістеуді қажет етпейді.

ЕСКІ ТЕРМОСТАТТЫ АЛЫП ТАСТАУ

Пеш пен ауа баптағыштың электр қуатын ӨШІРІҢІЗ; содан кейін келесі қадамдарды орындаңыз.

1. Ескі термостаттан қақпақты алыңыз. Көпшілігі жылдам бекітілетін түрлері және жай ғана тартып алынады. Кейбіреулерінің бүйірінде құлыптау бұрандалары бар. Оларды босату керек.

2. Терминалдардың жанында басылған әріптерді ескеріңіз. Әрбір сымды анықтау үшін жапсырмаларды (қоса берілген) бекітіңіз. Сымдарды бір-бірлеп алып, белгілеңіз. Сымдардың қабырғаның ішіне қайта түсіп кетпеуін қадағалаңыз.
3. Ескі термостаттағы барлық бұрандаларды босатыңыз және оны қабырғадан алыңыз.

Бар сымдарды бар термостаттан алмас бұрын нұсқауларды мұқият оқып шығыңыз. Сымдарды алмас бұрын белгілеу керек. Сымдарды терминалдарынан алған кезде, сымдардың түсін елемеңіз, себебі олар стандартқа сәйкес келмеуі мүмкін.

TX1500-ДІ ҚАБЫРҒАҒА ОРНАТУ

1. Сым ұштарынан 3/8 дюйм (9,5 мм) оқшаулауды сыдырып алыңыз және кез келген коррозияны тазалаңыз.

2. Термостатқа әсер ететін желдеткіштердің алдын алу үшін қабырғадағы тесікті жанбайтын оқшаулаумен толтырыңыз.

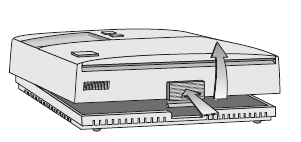

3. Термостаттың төменгі жағындағы түймені басып, корпусты негізден алыстатып, корпусты негізден алу үшін жоғары қарай жылжытыңыз.


СЫМДАРДЫ БЕКІТУ

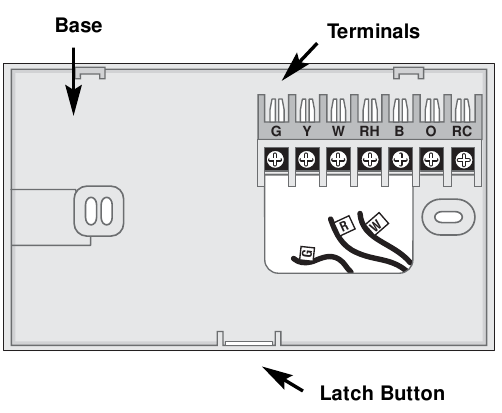

4. Негізді қабырғаға сымдарды қосуға ыңғайлы жерден өткізіп, қабырғаға қарсы ұстаңыз. Сымдарды терминал блогының астына бағыттаңыз. Негізді жақсы көрінуі үшін орналастырыңыз (ескі термостаттан қалған іздерді жасыру үшін). Негізді берілген екі бұрандамен қабырғаға бекітіңіз.

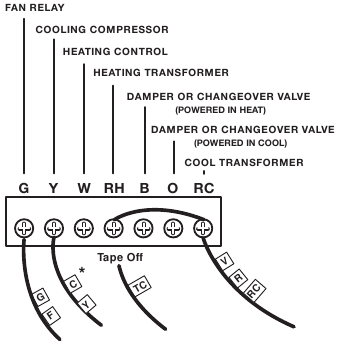

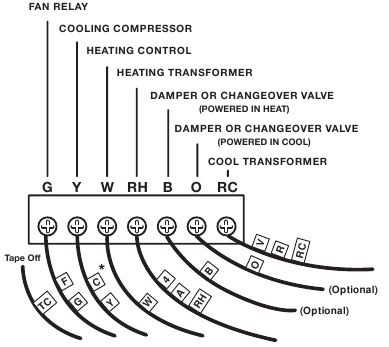

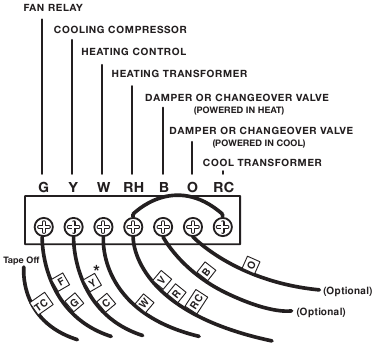

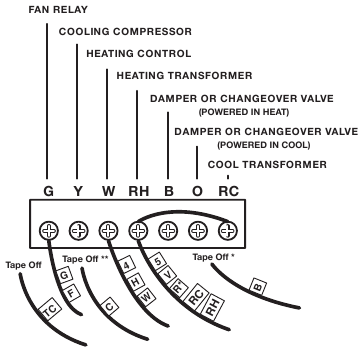

СЫМДАРДЫ ҚОСУ ДИАГРАММАЛАРЫ

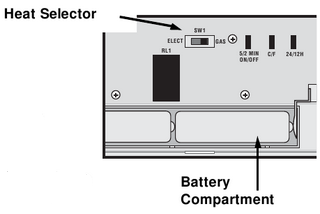

БАТАРЕЯЛАРДЫ ОРНАТУ/ТЕХНИКАЛЫҚ ҚЫЗМЕТ КӨРСЕТУ

TX1500 пешіңізді іске қосу және жадыдағы бағдарламалауды сақтау және дисплейді жарықтандыру үшін батареяларды қажет етеді. Дисплейде REPLACE (АУЫСТЫРУ) индикаторы пайда болған кезде немесе жылына кемінде бір рет батареяларды ауыстырыңыз.

ИНДИКАТОР ПАЙДА БОЛҒАН КЕЗДЕ НЕМЕСЕ ЖЫЛЫНА КЕМІНДЕ БІР РЕТ БАТАРЕЯЛАРДЫ АУЫСТЫРЫҢЫЗ.

1. Жаңа батареяларды қорабынан алыңыз.
2. Термостаттың корпусын бірінші бағанның төменгі жағында сипатталғандай алыңыз.
3. Пайдаланылған батареяларды алыңыз.
4. Батарея бөлігіне екі жаңа Energizer® немесе DURACELL "AA" өлшемді сілтілік батареяларын орнатыңыз.
   Бөлікте көрсетілген полярлық белгісін сақтаңыз. Корпусты қайтадан қабырғаға орналастырыңыз.
5. Корпустың жоғарғы жағын негізге іліп, корпусты төмен қарай жылжытып, корпусты негізге бекітіңіз.

   Орнату аяқталды. Жылыту және/немесе ауа баптау жүйесіне қуатты қайта қосуды ұмытпаңыз. Егер сіз батареяларды бірінші рет орнатып жатсаңыз, термостат "SUN 12:00 AM" (ЖЕКСЕНБІ 12:00) көрсетеді. 90 секунд ішінде термостат бөлме температурасын уақытпен кезектесіп көрсете бастайды. Дисплейді түзету үшін бағдарламаларды орнатқаннан кейін "УАҚЫТ пен КҮНДІ орнатуды" қараңыз.

ЕСКЕРТПЕ
Батареяларды ауыстырған кезде, бағдарламалар жоғалмас бұрын сізде шамамен 1 минут бар.
ЕСКЕРТУ: Тек Energizer® немесе DURACELL® сілтілік батареяларын пайдаланыңыз.

ЖҰМЫС ІСТЕУ

Бұл термостат "креслода бағдарламаланады". Сіз термостат корпусын қабырға термостат негізінен алып тастап немесе қосып кез келген бағдарламаны немесе параметрді өзгерте аласыз.

ENERGY STAR® БАҒДАРЛАМАЛАРЫ

	КЕЗЕҢ	ЖЫЛЫТУ	САЛҚЫНДАТУ
ЖҰМЫС КҮНДЕРІНІҢ алдын ала бағдарламалары	MORN DAY EVE NIGHT	6:00 AM 70° 8:00 AM 62° 6:00 PM 70° 10:00 PM 62° 6:00 AM 70° 8:00 AM 62°	6:00 AM 78° 8:00 AM 85° 6:00 PM 78° 10:00 PM 82°
СЕНБІ & ЖЕКСЕНБІ алдын ала бағдарламалары	MORN DAY EVE NIGHT	6:00 AM 70° 8:00 AM 62° 6:00 PM 70° 10:00 PM 62° 6:00 AM 70° 8:00 AM 62°	6:00 AM 78° 8:00 AM 85° 6:00 PM 78° 10:00 PM 82°

RESET (қалпына келтіру) пернесін басыңыз. Бұл кірістірілген жылыту және салқындату бағдарламаларын орнатады. Кірістірілген бағдарламаларды қарау үшін, циферблатты SET WEEKDAY / SATURDAY / SUNDAY PROGRAM (ЖҰМЫС КҮНІ / СЕНБІ / ЖЕКСЕНБІ БАҒДАРЛАМАСЫН ОРНАТУ) күйіне бұраңыз.
Кірістірілген бағдарламаларды көрсетілгендей пайдалануға немесе қалағаныңызша өзгертуге болады. Әрбір күн төрт кезеңге бөлінеді. Әр кезеңнің өз басталу уақыты мен температурасы бар.
Есікті жабу үшін циферблат RUN (ІСКЕ ҚОСУ) күйінде болуы керек.

TX1500 БАҒДАРЛАМАЛАУ

Жұмыс күні, сенбі және жексенбі бағдарламалары үшін кез келген алдын ала орнатылған уақытты және/немесе температураны өз кестеңізге сәйкес өзгерте аласыз. Әрбір кезең (Таңертең, Күндіз, Кеш және Түн) HEAT (ЖЫЛЫТУ) және COOL (САЛҚЫНДАТУ) үшін бағдарламаланған.
Жылытқышты басқару үшін TX1500 бағдарламалау үшін HEAT (ЖЫЛЫТУ) таңдаңыз.

НЕМЕСЕ ауа баптағышын басқару үшін TX1500 бағдарламалау үшін COOL (САЛҚЫНДАТУ) таңдаңыз.

Циферблатты SET WEEKDAY PROGRAM (ЖҰМЫС КҮНІНІҢ БАҒДАРЛАМАСЫН ОРНАТУ) күйіне бұраңыз. СЕНБІ немесе ЖЕКСЕНБІ бағдарламалау үшін циферблатты SET SATURDAY (СЕНБІНІ ОРНАТУ) немесе SET SUNDAY PROGRAM (ЖЕКСЕНБІ БАҒДАРЛАМАСЫН ОРНАТУ) күйіне бұраңыз. Циферблат SET WEEKDAY PROGRAM (ЖҰМЫС КҮНІНІҢ БАҒДАРЛАМАСЫН ОРНАТУ) күйінде болғанда, жоғарыдағы дисплейді көресіз.

MORN (ТАҢ) үшін басталу уақытын өзгерту үшін.
Температураны бағдарламалау үшін.
MORN (ТАҢ) үшін температура параметрін өзгерту үшін
DAY (КҮН) күйіне өту үшін
DAY (КҮН) үшін басталу уақытын өзгерту үшін.
Температураны бағдарламалау үшін.
DAY (КҮН) үшін температура параметрін өзгерту үшін.
EVE (КЕШ) күйіне өту үшін
EVE (КЕШ) үшін басталу уақытын өзгерту үшін
Температураны бағдарламалау үшін.
EVE (КЕШ) үшін температура параметрін өзгерту үшін.
NIGHT (ТҮН) күйіне өту үшін.
NIGHT (ТҮН) үшін басталу уақытын өзгерту үшін.
Температураны бағдарламалау үшін.
NIGHT (ТҮН) үшін температура параметрін өзгерту үшін

Бағдарламаларды бастау үшін циферблатты RUN (ІСКЕ ҚОСУ) күйіне бұраңыз.

УАҚЫТ ЖӘНЕ КҮНДІ ОРНАТУ

TX1500 қалыпты статикалық электр разрядтарынан қорғалған. Алайда, өте құрғақ ауа райында бағдарламалардың ықтимал жоғалуын болдырмау үшін TX1500-ге дейін басқа металл затқа тиіп кету керек.

Термостаттың алдыңғы жағындағы төмен түсетін есікті ашыңыз. Циферблатты SET (ОРНАТУ) күйіне бұраңыз
КҮН/УАҚЫТ күйі. Жоғарыда апта күні жыпылықтап тұрған дисплейді көруіңіз керек. Күнді және уақытты орнатып болғаннан кейін, қалыпты жұмысқа қайта оралу үшін немесе бағдарламалауды жалғастыру үшін циферблатты RUN (ІСКЕ ҚОСУ) күйіне бұраңыз.

Ағымдағы күнді өзгерту үшін
Ағымдағы уақытты орнату үшін. (Мысалы, "12:00") жыпылықтайды.
Ағымдағы уақытты өзгерту үшін.

ТЕМПЕРАТУРАНЫ БАСЫП ӨТУ ЖӘНЕ ТЕМПЕРАТУРАНЫ ҰСТАП ТҰРУ

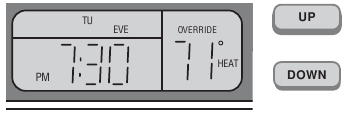

УАҚЫТША ТЕМПЕРАТУРАНЫ БАСЫП ӨТУ

• Ағымдағы температура параметрін өзгерту үшін ЖОҒАРЫ/ТӨМЕН түймесін басыңыз.
• Дисплейде OVERRIDE (БАСЫП ӨТУ) индикаторы пайда болады.
• OVERRIDE (БАСЫП ӨТУ) мүмкіндігі келесі бағдарлама кезеңінің басында автоматты түрде жойылады.
• OVERRIDE (БАСЫП ӨТУ) мүмкіндігін келесі бағдарлама кезеңіне дейін жою үшін бастапқы орнатылған температура пайда болғанша ЖОҒАРЫ/ТӨМЕН түймесін басыңыз. Дисплейден OVERRIDE (БАСЫП ӨТУ) индикаторы жоғалады.

Бұл мүмкіндіктер термостат жадында сақталған бағдарламаларды өзгертпей-ақ ағымдағы Орнатылған температураны өзгертуге мүмкіндік береді.

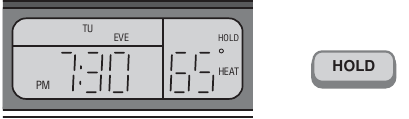

ДЕМАЛЫС ТЕМПЕРАТУРАСЫН ҰСТАП ТҰРУ

• HOLD (ҰСТАП ТҰРУ) түймесін басыңыз. ЖОҒАРЫ/ТӨМЕН түймесімен температураны қалағаныңызша реттеңіз.
• Температура параметрі келесі бағдарлама кезеңі басталғаннан кейін де өзгермейді.
• Тазарту үшін HOLD (ҰСТАП ТҰРУ) түймесін қайтадан басыңыз.

КЕҢЕЙТІЛГЕН МҮМКІНДІКТЕР

ФИЛЬТРДІ ПАЙДАЛАНУ МОНИТОРЫ

FILTER (ФИЛЬТР) мониторы үрлегіштегі фильтрдің соңғы рет ауыстырылғанынан бергі сағаттарды санайды. 250 сағат пайдаланғаннан кейін дисплейде FILTER (ФИЛЬТР) пайда болады. Фильтрді ауыстырғаннан кейін термостаттың FILTER (ФИЛЬТР) мониторын келесідей нөлге қайтарыңыз.
Циферблатты FILTER (ФИЛЬТР) күйіне бұраңыз

Есептегішті қалпына келтіру үшін


FILTER (ФИЛЬТР) пайдалану мониторының шегін өзгерту үшін
Циферблатты FILTER (ФИЛЬТР) күйіне бұраңыз
Екі секунд ұстап тұрыңыз
Шекті 0-500 сағаттан өзгерту үшін

FILTER (ФИЛЬТР) пайдалану мониторын өшіру үшін шекті 0 сағатқа орнатыңыз

ТЕМПЕРАТУРА АУЫТҚУЫ

Термостат бөлме температурасы белгіленген температурадан белгілі бір градусқа ауытқыған сайын жылыту немесе салқындату жүйесін қосып және өшіру арқылы жұмыс істейді. Бұл ауытқу "ауытқу" болып табылады.
Сіздің жүйеңіз сағатына шамамен 3-тен 6 ретке дейін қосылуы керек. Кішірек ауытқу саны циклдер санын арттырады, сондықтан бөлме температурасы тұрақтырақ болады. Үлкенірек ауытқу саны циклдер санын азайтады, бұл көп жағдайда энергияны үнемдеуге мүмкіндік береді.

АУЫТҚУ ПАРАМЕТРЛЕРІ

Циферблат іске қосу күйінде болуы керек
Бірге басыңыз
Ауытқуды өзгерту үшін
Орнату үшін басыңыз

ТЕМПЕРАТУРАНЫ КАЛИБРЛЕУ

Циферблатты SET DAY/TIME (КҮН/УАҚЫТТЫ ОРНАТУ) күйіне бұраңыз
Бірге басыңыз
Термостатты реттеу үшін

БАҒДАРЛАМАНЫ БҰҒАТТАУ

Орнатылған бағдарламаларға қол сұғудың алдын алу үшін. Бағдарламаны құлыптау және құлыптан босату үшін пернелер тізбегі:

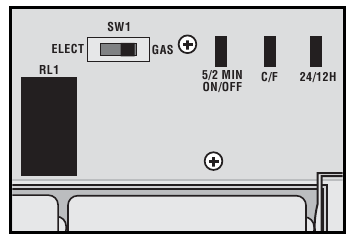

°F-ТАН °C-ҚА ЖӘНЕ 12 САҒАТТЫҚ САҒАТТЫ 24 САҒАТТЫҚ САҒАТҚА АУЫСТЫРУ

• ЕСКЕРТУ: Бұл өзгерістерді енгізу термостатты қалпына келтіруді талап етеді.
• Газ электр қосқышының оң жағында екі қара секіргіш C/F және 24/12H орналасқан.
• Цельсийге ауыстыру үшін - секіргішті алып тастаңыз - C/F.
• 24HR сағатқа ауыстыру үшін - секіргішті алып тастаңыз - 24/12H.
• Өзгерістер күшіне енуі үшін термостаттың алдыңғы жағындағы қалпына келтіру пернесін басыңыз.
• Қажет болған жағдайда қайта бағдарламалаңыз.

5 МИН/2 МИН МИНИМАЛДЫ ҚОСУ/ӨШІРУ УАҚЫТЫ

Сіздің термостатыңызда компрессорыңызды қорғау үшін ішкі таймер орнатылған. Таймер 5 минуттық минималды қосу/өшіру уақытын мәжбүрлейді. Бұл минималды қосу/өшіру уақытын 2 минутқа өзгертуге болады. Бұған қол жеткізу үшін 5/2 MIN деп белгіленген секіргішті алып тастаңыз. Өзгерістер күшіне енуі үшін термостаттың бетіндегі шағын қалпына келтіру түймесін басу керек.

ТЕХНИКАЛЫҚ ҚЫЗМЕТ КӨРСЕТУ

Осы термостатты орнату немесе пайдалану кезінде қандай да бір мәселелер туындаса, нұсқаулықты мұқият және толық қарап шығыңыз. Көмек қажет болса, дүйсенбіден жұмаға дейін Шығыс стандартты уақыты бойынша сағат 8:00-ден 16:30-ға дейін 856-234-8803 телефоны бойынша Техникалық көмек көрсету бөліміне хабарласыңыз. Сондай-ақ, тәулік бойы кез келген уақытта http://www.luxproducts.com сайтында техникалық көмек ала аласыз. Біздің веб-сайтымыз ең көп таралған техникалық сұрақтарға жауаптарды ұсынады, сондай-ақ сізге ыңғайлы уақытта техникалық қолдау көрсету қызметкерлеріне сұрақтарыңызды электрондық пошта арқылы жіберуге мүмкіндік береді.

КЕПІЛДІК

Шектеулі кепілдік: Егер бұл құрылғы бастапқы сатып алынған күннен бастап үш жыл ішінде материалдардағы немесе өндірістегі ақауларға байланысты істен шықса, LUX Products Corporation өз қалауы бойынша оны жөндейді немесе ауыстырады. Бұл кепілдік апат, дұрыс пайдаланбау немесе орнату нұсқауларын орындамау салдарынан болған зақымдарды қамтымайды. Болжамды кепілдіктер бастапқы сатып алынған күннен бастап үш жылға дейін шектеледі. Кейбір штаттар болжамды кепілдіктің қанша уақытқа созылатынына шектеулерге жол бермейді, сондықтан жоғарыдағы шектеу сізге қолданылмауы мүмкін. Ақаулы немесе ақаулы құрылғыларды сатып алуды растайтын құжатпен бірге сатып алынған бөлшек саудагерге қайтарыңыз. Термостатты қайтармас бұрын "ТЕХНИКАЛЫҚ КӨМЕККЕ" жүгініңіз. Сатып алушы осы құрылғыны орнату және пайдалану нәтижесінде туындаған кездейсоқ және салдарлық залал үшін барлық тәуекелдер мен жауапкершілікті өз мойнына алады. Кейбір штаттар кездейсоқ немесе салдарлық залалды алып тастауға жол бермейді, сондықтан жоғарыдағы алып тастау сізге қолданылмауы мүмкін. Бұл кепілдік сізге нақты заңды құқықтар береді, сонымен қатар сіздің штатыңызға байланысты басқа да құқықтарыңыз болуы мүмкін. Тек АҚШ-та қолданылады.
