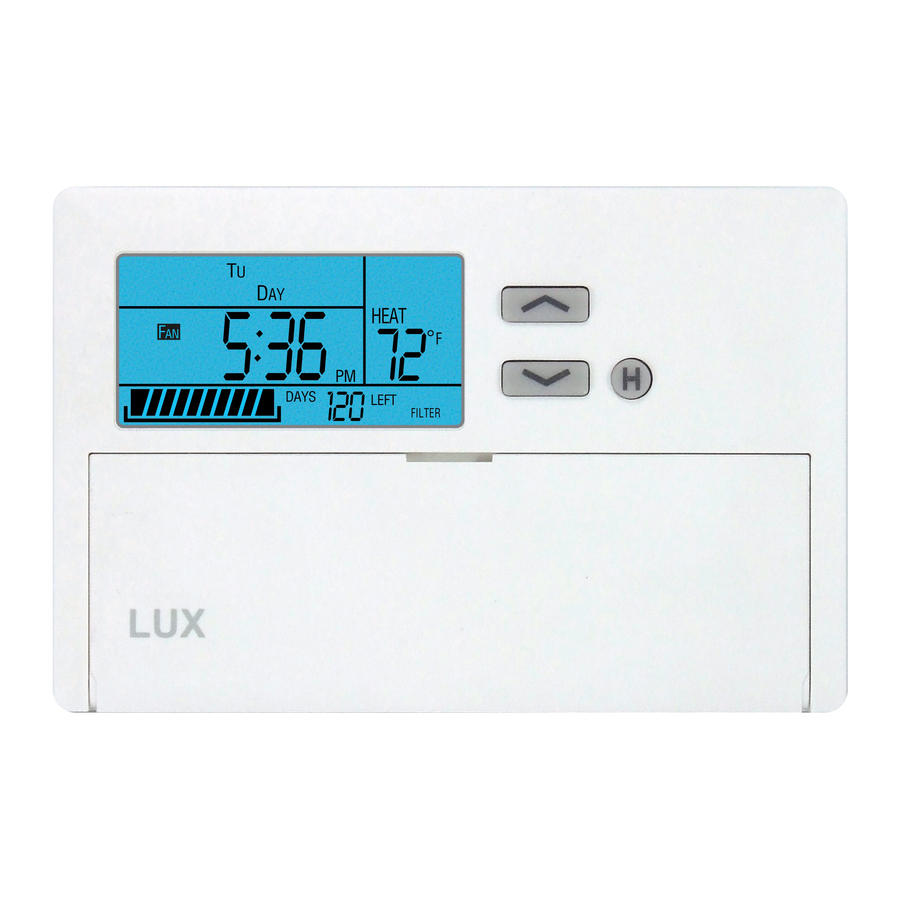

LUX TX1500E бағдарламаланатын термостат нұсқаулығы

Тек Energizer® немесе DURACELL® сілтілік батареяларын пайдаланыңыз.
Energizer® - Eveready Battery Company, Inc компаниясының тіркелген сауда белгісі.
DURACELL® - The Gillette Company, Inc компаниясының тіркелген сауда белгісі.

Philadelphia, PA 19112 www.luxproducts.com

Өнімімізге сенім артқаныңыз үшін рахмет. Салған инвестицияңыздың ең жақсы нәтижелерін алу үшін осы нұсқауларды оқып, сатып алғаныңызбен танысыңыз.

СӘЙКЕСТІК

Бұл термостатты газ, мұнай немесе электр жылыту және/немесе салқындату жүйелерінің көпшілігімен, бір сатылы жылу сорғыларымен немесе газды милливольтты жылыту жүйелерімен пайдалануға болады. Оны 3 сымды аймақтық клапандармен, 120 вольтты жылыту жүйелерімен немесе көп сатылы жылу сорғыларымен пайдалануға болмайды. Осы жүйелерді басқару үшін дилеріңізден басқа LUX термостаттарын сұраңыз.

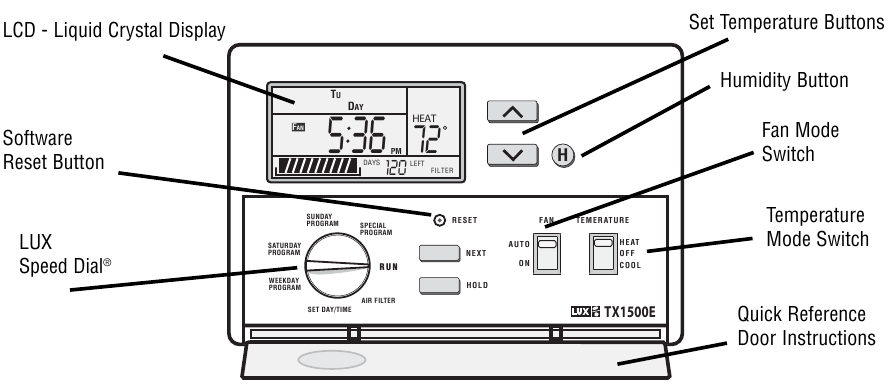

ЕРЕКШЕЛІКТЕРІ

• Кішкентай әсем дизайн
• F/C температура дисплейі
• Эксклюзивті LUX Speed Dial ®
• 12/24 сағаттық сағат дисплейі
• • "EL" жарықтандырылған дисплей
• Реттелетін температура
• Графикалық дифференциалды/цикл жылдамдығының толық сүзгі мониторы
• Пайдаланушы температурасы
• 5-1-1 күндік бағдарламалау ығысуы/калибрлеу
• Energy Star стандартына сәйкес
• Жүйе немесе батареямен қуатталады
• Күніне 4 кезең
• 5/2 минуттық таңдауға болатын ең аз
• Батареясыз жадты сақтау қысқа цикл үшін жұмыс/өшіру уақыты және
• Уақытша температураны жоққа шығару компрессорды қорғау
• Температураны ұстап тұру
• Пернетақта құлпы

ОРНАТУ

Орнатуды бастамас бұрын осы нұсқаулардың БӘРІН мұқият оқып шығыңыз. Оларды болашақта анықтама ретінде сақтаңыз.

ҚАЖЕТТІ ҚҰРАЛДАР

• #1 Phillips бұрағышы
• 3/16 дюймдік (4,8 мм) бұрғысы бар бұрғы
• Сым тазалағыш/кескіш

Бұл термостат қалыпты шағын статикалық электр разрядтарынан қорғалған, алайда өте құрғақ ауа райында құрылғыны зақымдау қаупін азайту үшін термостатыңызға тигізбес бұрын жерге қосылған металл затқа тиіңіз.

ОРНАЛАСУЫ

Ауыстыру қондырғыларында төменде көрсетілген шарттар басқаша ұсынбаса, жаңа термостатты ескісінің орнына орнатыңыз. Жаңа қондырғыларда төменде көрсетілген нұсқауларды орындаңыз.

1. Термостатты ішкі қабырғаға, еденнен шамамен 5 фут (1,5 м) биіктікте және жиі пайдаланылатын бөлмеге орналастырыңыз.
2. Ауа айналымы нашар жерге, мысалы, бұрышқа немесе ойыққа немесе ашық есіктің артына орналастырмаңыз.
3. Оны ерекше жылыту жағдайлары бар жерге орнатпаңыз, мысалы: тікелей күн сәулесінде; шамның, теледидардың, радиатордың, тіркеудің немесе каминнің жанында; қабырғадағы ыстық су құбырларының жанында; қабырғаның арғы жағындағы пештің жанында.
4. Оны ерекше салқындату жағдайларында орналастырмаңыз, мысалы: жылытылмайтын бөлмені бөліп тұратын қабырғада; немесе баспалдақтан, есіктен немесе терезеден келетін желде.
5. Оны ылғалды жерге орналастырмаңыз. Бұл термостаттың қызмет ету мерзімін қысқартуы мүмкін коррозияға әкелуі мүмкін.
6. Егер бояу немесе құрылыс жұмыстары әлі аяқталмаған болса, құрылғыны толығымен жабыңыз немесе оны орнатпаңыз.

ЕСКЕРТУ:

• Барлық сымдарды ескі термостатыңыздан алып тастамас бұрын нұсқауларды мұқият оқыңыз.
• Жүйені тексеру үшін пештегі немесе кондиционердегі электр терминалдарын қысқа тұйықтамаңыз (секірмеңіз). Бұл термостатты зақымдауы және кепілдігіңізді жоюы мүмкін.
• Бұл термостат әр терминалға 1,5 ампермен және жалпы ең көп дегенде 2 ампермен шектелуі керек; бұдан жоғары ток термостатты зақымдауы мүмкін.
• Барлық сымдар сіздің нақты орналасқан жеріңіздегі жергілікті кодтар мен ережелерге сәйкес келуі керек.
• Сіздің термостатыңыз дәлдік құралы болып табылады, зақымдануды болдырмау үшін оны абайлап пайдаланыңыз.

ЕСКІ ҚҰРЫЛҒЫНЫ АЛЫП ТАСТАУ

1. Барлық жылыту және салқындату құрамдастарына электр қуатын ӨШІРІҢІЗ. Барлық жұмыс аяқталмайынша электр қуатын қайта қоспаңыз.
2. Сым қосылымдарын ашу үшін ескі термостатыңыздың қақпағын және алдыңғы бөлігін алыңыз.
3. Пайдаланылатын әрбір сым терминалының жанында басылған әріптерді және оған қосылған сымның түсін жазып алыңыз. Қоса берілген жапсырмаларды пайдаланып, сымдарыңыздың әрқайсысына жапсырма жапсырыңыз, сонда әріп ескі термостатыңыздағы белгімен сәйкес келеді.
4. Олардың барлығы белгіленгеннен кейін, сымдардың әрқайсысын біртіндеп абайлап алып тастаңыз, олардың қабырғаның ішіне қайта құлап кетпеуін қадағалаңыз. Сымның ешбір жалаңаш ұштарының бір-біріне немесе термостаттағы қандай да бір бөліктерге тиіп кетуіне жол бермеңіз.
5. Ескі термостаттағы барлық бұрандаларды босатыңыз және оны қабырғадан алыңыз.

ОРНАТУ

1. Оқшаулауды 3/8 дюйм (9,5 мм) жалаңаш сым ұштарын қалдырып алып тастаңыз және кез келген коррозияны тазалаңыз.
2. Термостатқа әсер етуден сақтау үшін қабырғадағы тесікті жанбайтын оқшаулаумен толтырыңыз.

Құрылғыны түсіріп алмауға немесе электрондық бөліктерді бұзбауға тырысыңыз. Негізден корпусты алып жатқанда есікті жабық қалдырыңыз.

3. Құрылғының төменгі ортасындағы бас бармақ ілгегін басып, корпусты тербете отырып, термостаттың негізінен корпусты алыңыз.

   ЕСКЕРТПЕ:
   Егер сіз негізді гипскартон сияқты жұмсақ материалға орнатып жатсаңыз немесе ескі орнату тесіктерін пайдаланып жатсаңыз, бұрандалар ұстамауы мүмкін. Әрбір бұрандада 3/16 дюймдік (4,8 мм) тесік бұрғылаңыз және берілген пластикалық анкерлерді салыңыз.

4. Негізді қабырғаға қарсы ұстаңыз. Сымдарды терминал блогының астындағы тесік арқылы өткізіңіз. Негізді жақсы көріну үшін орналастырыңыз (ескі термостаттан қалған іздерді жасыру үшін). Негізді қабырғаға берілген екі бұрандамен бекітіңіз.

СЫМДАРДЫ ҚОСУ

5. Сымдар мына жерде көрсетілгендей қара қысқыштар мен жез терминалдардың арасында қалып қоюы керек.

6. Барлық электр терминалының бұрандаларын, соның ішінде пайдаланылмағандарын да мықтап қатайтыңыз.

ЕСКЕРТПЕ:
Орнату және орнату опцияларын орындап болғаннан кейін термостаттың алдыңғы жағындағы СКД дисплей экранын қорғайтын жұқа пластик пленканы алып тастаңыз. Бұл пластик болуы немесе болмауы мүмкін және дисплей экранында жалған сандардың пайда болуымен көрінеді.

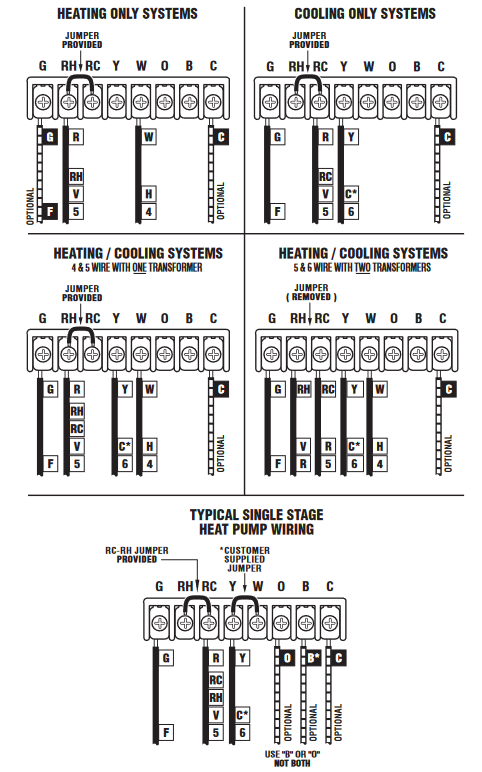

СЫМДАР ТУРАЛЫ АҚПАРАТ

** Жылыту және/немесе салқындату жүйесінің толық сымдары осы нұсқау парағының СЫМДАРДЫ СӘЙКЕСТЕНДІРУ ЖӘНЕ СЫМДАРДЫҢ СХЕМАСЫ бөлімінде орналасқан. Көрсетілген схемалар жаңа қондырғылар немесе сілтемесіз сымдар үшін құрамдас ақпаратты береді.

ОРНАТУ ПАРАМЕТРЛЕРІ

Әрі қарай жалғастырмас бұрын екі жаңа Energizer® немесе DURACELL® "AA" өлшемді сілтілік батареяларын орнатыңыз. Батареялардың батарея науасында көрсетілген белгілерге сәйкес дұрыс бағытта орнатылғанына көз жеткізіңіз.

ЕСКЕРТПЕ:
Осы бөлімде көрсетілген барлық параметрлер, опциялар және құрамдастар термостаттың артқы жағында, схемалық платада орналасқан.

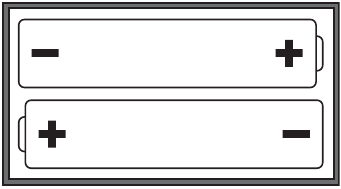

БАТАРЕЯ БӨЛІМІ

АППАРАТТЫҚ ҚАЛПЫНА КЕЛТІРУ

Аппараттық қалпына келтіру - схемалық платаның оң жақ шетінде, батарея орнының үстінде орналасқан түйме. Бұл қалпына келтіру түймесін термостат құрылғының сағатын қалпына келтіру және барлық опция қосқыштарының орнын оқу үшін пайдаланады. Келесі элементтердің кез келгені өзгертілген кезде, өзгерісті тану үшін аппараттық қалпына келтіру түймесін басу керек. Аппараттық қалпына келтіру орындалған кезде пайдаланушы температурасының бағдарламалары өшірілмейді.

ПЕШ РЕЖИМІ

Бұл екі позицияның бірінде болуы мүмкін пластикалық секіргіш қалпақ, ГАЗ немесе ЭЛЕКТР.

Пеш режимінің параметрі термостаттың желдеткіш жұмысын қалай басқаратынын анықтайды. Бұл параметр Салқындату режимінде әсер етпейді. Жылу режимінде секіргіш Газ күйінде болғанда, желдеткішті пешіңіз басқарады. Секіргіш Электр күйінде болғанда, желдеткішті термостат басқарады және жылыту терминалы қуаттандырылған кезде қосылады.
Төменде көрсетілгендей, келесі опция параметрлерінің барлығы 1-ден 6-ға дейін белгіленген шағын қосқыштар тобында орналасқан және схемалық платаның ортасында орналасқан.


[1] ЕҢ ТӨМЕН ЖҰМЫС КЕШІГУІ
Бұл термостаттың автоматты түрде кезектегі Қосулы немесе Өшірулі күйіне ауыспастан бұрын Жылу немесе Салқындату Қосулы немесе Өшірулі күйде қалуы керек ең аз уақытты белгілейді. Бұл мүмкіндік жылдам циклді болдырмайды және салқындату құрылғылары үшін компрессорды қорғауды қамтамасыз етеді. Қосқыш позициясы ӨШІРУЛІ - 5 минут, ал ҚОСУЛЫ - 2 минут.

[2] УАҚЫТ ФОРМАТЫ
Бұл термостаттың сағатты және экрандағы барлық басқа уақыттарды қалай көрсететінін анықтайды. Қосқыш позициясы ӨШІРУЛІ - 12 САҒ, ал ҚОСУЛЫ - 24 САҒ.

[3] ТЕМПЕРАТУРА ШКАЛАСЫ
Бұл термостаттың экрандағы барлық температураларды қалай көрсететінін анықтайды. Қосқыш позициясы ӨШІРУЛІ - F°, ал ҚОСУЛЫ - C°.

[4] СҮЗГІ ДИСПЛЕЙІ
Бұл сүзгінің қалған қызмет ету мерзімінің СКД экранының төменгі жағындағы сүзгі жолақтық графигінде қалай көрсетілетінін анықтайды. Пайыз (%) режимінде дисплей сүзгіні өзгерту ұсынылғанға дейін ауа сүзгісінің қалған қызмет ету мерзімінің пайызын кері санайды. Күндер режимінде дисплей сүзгіні өзгерту ұсынылғанға дейін қалған күнтізбелік күндер санын кері санайды. Кез келген опция визуалды жолақтық графикті көрсетеді. Қосқыш позициясы ӨШІРУЛІ - Пайыз режимі, ал ҚОСУЛЫ - Күндер режимі.

[5] ЕРТЕ ҚАЛПЫНА КЕЛТІРУ
Сіздің термостатыңызда үйіңіздегі Жылыту мен Салқындатуды ертерек қосу мүмкіндігі бар, сондықтан ол сіз белгілеген уақытта бағдарламаланған "жайлы" температураңызға жетеді. Мысалы, егер сіз термостатыңызды сағат 17:00-де 70°-қа бағдарламаласаңыз, әдетте термостат үйіңізді сағат 17:00-де қайта жылыта бастайды. Ерте қалпына келтіру қосылған кезде, термостат үйіңіздегі температураның сағат 17:00-де немесе оған дейін 70°-қа жетуі үшін жылуды қосудың ең жақсы уақытын есептейді. Термостат қалпына келтіруді орындап жатқан уақытта дисплей экранының температура бөлігінде "ҚАЛПЫНА КЕЛТІРУДЕ" деген сөздер жыпылықтайды. Қосқыш позициясы ӨШІРУЛІ - Қалпына келтіру өшірілген, ал ҚОСУЛЫ - Қалпына келтіру қосылған.

[6] БАТАРЕЯ МОНИТОРЫ
Бұл ішкі батарея кернеуінің мониторының термостатқа орнатылған батареялардың күйін бақылайтынын анықтайды. Бұл параметр әрқашан қосылып тұруы керек, егер термостат тек Жүйе қуатымен, ешқандай батареясыз қуаттандырылмаса. Қосқыш позициясы ӨШІРУЛІ - Батарея мониторы Қосулы (Қосылған), ал Қосқыш позициясы ҚОСУЛЫ - Батарея мониторы Өшірулі (Өшірілген).

ЖҰМЫС ІСТЕУ НҰСҚАУЛАРЫ

КҮН/УАҚЫТТЫ ОРНАТУ

Дискіні SET DAY/TIME (КҮН/УАҚЫТТЫ ОРНАТУ) күйіне бұраңыз. Дисплейде SET (ОРНАТУ) сөзі, сағат және жыпылықтап тұрған апта күні пайда болуы керек. Күн жыпылықтап тұрғанда, күнді қажетті күнге жылжыту үшін ЖОҒАРЫ батырмасын басыңыз. КЕЛЕСІ батырмасын басыңыз, бұл уақыттың жыпылықтауын және күннің тұрақты қалуын тудыруы керек. ЖОҒАРЫ немесе ТӨМЕН батырмаларын пайдаланып, сағатты қажетті уақытқа реттеңіз. Егер ЖОҒАРЫ немесе ТӨМЕН батырмалары басылған күйде ұсталса, сағат цифрлары тез артады.

ЖЫЛЫТУ ЖӘНЕ САЛҚЫНДАТУ

Жылыту немесе салқындату жүйесінің негізгі жұмысын айналмалы дискінің RUN (ІСКЕ ҚОСУ) күйінде болуын және температура режимі қосқышын HEAT (ЖЫЛЫТУ) немесе COOL (САЛҚЫНДАТУ) күйіне жылжыту арқылы алуға болады. Бастапқыда реттеліп, реттелетін температура бағдарламасымен және бағдарламалық жасақтаманы қалпына келтіруден кейін термостат төменде көрсетілгендей термостат жадында алдын ала орнатылған Energy Star® мақұлданған температуралық процедураларын орындайды.

ПЕРИОД	ЖЫЛЫТУ РЕЖИМІ	САЛҚЫНДАТУ РЕЖИМІ
MORN (ТАҢ)	6:00 AM 70°F (21°C)	6:00 AM 78°F (26°C)
DAY (КҮН)	8:00 AM 62°F (17°C)	8:00 AM 85°F (29°C)
EVE (КЕШ)	6:00 PM 70°F (21°C)	6:00 PM 78°F (26°C)
NITE (ТҮН)	10:00 PM 62°F (17°C)	10:00 PM 82°F (28°C)

ТЕМПЕРАТУРАНЫ АЛМАСТЫРУ

Температураны алмастыру жылу немесе салқындату режиміндегі Run (Іске қосу) режимінде пайда болады, кез келген уақытта пайдаланушы орнатылған температураны сол күн мен уақытқа арналған сақталған бағдарлама температурасынан өзгеше мәнге реттейді. Термостат алмастыру күйінде болғанда, дисплейдің температура аймағында Override (Алмастыру) сөзі пайда болады. Термостат келесі бағдарлама кезеңінің басталу уақытына жеткенше, осы жаңа орнатылған температураны пайдаланып жылулық бақылауды сақтайды. Келесі бағдарлама кезеңінің басында орнатылған температура бағдарламаланған мәніне қайта оралады. Жылу немесе салқындату режимінде алмастыруды енгізу үшін ЖОҒАРЫ немесе ТӨМЕН батырмасын бір рет басыңыз, сонда орнатылған температура жыпылықтай бастайды. Жаңа қажетті орнатылған температура мәніне дейін ЖОҒАРЫ немесе ТӨМЕН батырмасын басыңыз. Алмастыруды дискіні бұрау, температура режимі қосқышын өзгерту немесе температураны ұстап тұруды бастау арқылы жоюға болады.

ТЕМПЕРАТУРАНЫ ҰСТАП ТҰРУ

Температураны ұстап тұру алмастыруға ұқсас, бірақ ұзағырақ уақыт аралығында тұрақты орнатылған температураны сақтау үшін қолданылады. Ұстап тұру басталғаннан кейін термостат ұстап тұру орнатылған температурасын шексіз сақтайды. Температураны ұстап тұруды күндер, апталар немесе тіпті айлар бойы қолдануға болады. Ұстап тұруды енгізу үшін HOLD (ҰСТАП ТҰРУ) батырмасын бір рет басыңыз, сонда экранның температура бөлігінде Hold (Ұстап тұру) сөзі және орнатылған температура жыпылықтайды. Орнатылған температура жыпылықтап тұрғанда, жаңа қажетті орнатылған температура мәніне дейін ЖОҒАРЫ немесе ТӨМЕН батырмасын басыңыз. Ұстап тұруды жою үшін HOLD (ҰСТАП ТҰРУ) батырмасын тағы бір рет басып босатыңыз, дискіні бұраңыз немесе температура режимі қосқышын өзгертіңіз.

САЛЫСТЫРМАЛЫ ЫЛҒАЛДЫЛЫҚ

Термостаттың маңындағы өлшенген салыстырмалы ылғалдылықты көру үшін алдыңғы панельдегі "H" батырмасын басуға болады. Салыстырмалы ылғалдылық мүмкіндігі дискі RUN (ІСКЕ ҚОСУ) күйінде болғанша әрқашан қол жетімді.

АУА ФИЛЬТРІНІҢ МОНИТОРЫ

Ауа сүзгісінің мониторы сүзгі ауыстырылғаннан бері пайдаланылған күндер санын есептейді. Run (Іске қосу) режимінде дисплейдің төменгі бөлігі сүзгіні ауыстыру ұсынылғанға дейін қалған уақытты графикалық түрде көрсетеді. Сүзгі жолағының графигінің жанында сүзгінің қызмет ету мерзіміне арналған күндердің қалдығы немесе пайыз (%) қалдығының 3 таңбалы сандық дисплейі бар. Күндердің қалдығы немесе пайыздың қалдығы нөлге жеткенде және сүзгіні ауыстыру керек болғанда CHANGE FILTER (СҮЗГІНІ АУЫСТЫРУ) пайда болады. Сүзгіні ауыстыру мерзімі өткен кезде күндердің артығы немесе пайыздың артығы көрсетіледі. Ауа сүзгісінің мониторын орнату және пайдалану үшін дискіні AIR FILTER (АУА СҮЗГІСІ) күйіне бұраңыз. ЖОҒАРЫ және ТӨМЕН батырмаларын пайдаланыңыз және сүзгіңіздің қызмет ету мерзіміне бағаланған күндер санын таңдаңыз. Бұл мәнді OFF (ӨШІРУ) күйіне орнату сүзгі мониторын өшіреді және сүзгі жолағының графигін дисплей экранынан алып тастайды. Сүзгінің қызмет ету мерзімін орнатып болғаннан кейін дискіні RUN (ІСКЕ ҚОСУ) күйіне қайтарыңыз.

СҮЗГІ ЕСЕПТЕГІШІН ҚАЛПЫНА КЕЛТІРУ

Сүзгіні ауыстырғаннан кейін сүзгі есептегіші дискіні AIR FILTER (АУА СҮЗГІСІ) күйіне бұрап, ЖОҒАРЫ және ТӨМЕН батырмаларын бір уақытта басу арқылы толық жолақ графигіне және толық қалған мәнге қайтарылады. ЕСКЕРТПЕ: Есептегіш сүзгі күндерінің параметр мәнін басқа күндер санына өзгерту арқылы да қалпына келтіріледі.

КЕҢЕЙТІЛГЕН МҮМКІНДІКТЕР

АРНАЙЫ БАҒДАРЛАМА

Іске қосылған кезде арнайы бағдарлама қалыпты жұмыс күні, сенбі немесе жексенбі бағдарламасының процедуралары сияқты жұмыс істейді, алайда арнайы бағдарламаны іске қосу уақытша болып табылады. Арнайы бағдарламаның кезеңдік уақыты мен температурасын әртүрлі пайдалану жағдайларын ескеру үшін әртүрлі мәндерге орнатуға болады, мысалы: апта ішінде бірнеше демалыс күндеріне үйге бару, демалыстың қысқаруы және т.б. Бұл мүмкіндік көбінесе пайдаланылатын жұмыс күні, сенбі немесе жексенбі бағдарламалау кезеңдерінің параметрлерін уақытша өзгерту қажеттілігін жояды. Арнайы бағдарламаны іске қосу үшін HOLD (ҰСТАП ТҰРУ) батырмасын кемінде 2 секунд басып тұрыңыз. Арнайы бағдарлама іске қосылған кезде экранның жоғарғы сол жақ бұрышында SPECIAL PROGRAM (АРНАЙЫ БАҒДАРЛАМА) сөздері болады және сағат қалған күндер мәнімен кезектеседі. Бастапқыда іске қосылған кезде арнайы бағдарламаның орнатылған температураны қанша күн басқаратынын орнатуға болады. Қалған күндер санын 01 мен 99 күн аралығындағы мәнге өзгерту үшін ЖОҒАРЫ/ТӨМЕН батырмаларын пайдаланыңыз. 01 Days Left (01 күн қалды) әдепкі параметр болып табылады. Егер таңдау жасалмаса, 01 күн мәні пайдаланылады.

АУЫТҚУ ПАРАМЕТРІ

Термостат бөлме температурасы орнатылған температурадан ауытқыған кезде жылыту немесе салқындату жүйесін қосып және өшіру арқылы жұмыс істейді. Бұл ауытқудың мөлшері "ауытқу" деп аталады. Сіздің жүйеңіз сағатына шамамен 3-тен 6 ретке дейін қосылуы керек. Кішірек ауытқу саны сағатына циклдер санын арттырады, сондықтан бөлме температурасы дәлірек және тұрақты болады. Үлкенірек ауытқу саны сағатына циклдер санын азайтады, бірақ көп жағдайда энергияны үнемдейді. Ауытқу параметрін өзгерту үшін дискіні RUN (ІСКЕ ҚОСУ) режиміне бұраңыз. NEXT (КЕЛЕСІ) батырмасын басып тұрыңыз және HOLD (ҰСТАП ТҰРУ) батырмасын бір рет басыңыз, содан кейін екеуін де босатыңыз. Экранда SWING (АУЫТҚУ) және SET (ОРНАТУ) сөздері және сан пайда болады. Сан мәнін 1 мен 9 аралығында өзгерту үшін ЖОҒАРЫ/ТӨМЕН батырмаларын пайдаланыңыз. 1 саны әдепкі параметр болып табылады. Параметрді қабылдау және қалыпты Run (Іске қосу) режиміне қайта оралу үшін NEXT (КЕЛЕСІ) батырмасын басыңыз.

ТЕМПЕРАТУРАНЫ КАЛИБРЛЕУ

Бұл термостаттағы ішкі температура сенсоры зауытта дәл калибрленген. Температураны калибрлеу мүмкіндігі өлшенген температураны бастапқы мәнінен плюс немесе минус 5°F (3°C) градусқа дейін қолмен ығыстыруға мүмкіндік береді. Бұл мүмкіндік бір үйде бірнеше термостат пайдаланылса, осы термостатты басқа бір немесе бірнеше термостатқа сәйкестендіру үшін пайдалы болуы мүмкін. Температураны калибрлеуді өзгерту үшін дискіні RUN (ІСКЕ ҚОСУ) режиміне бұраңыз және температура режимі қосқышын OFF (ӨШІРУ) күйіне қойыңыз. ЖОҒАРЫ батырмасын басып тұрыңыз және ТӨМЕН батырмасын бір рет басыңыз, содан кейін екеуін де босатыңыз. Экранда CAL (КАЛИБРЛЕУ) және SET (ОРНАТУ) сөздері және сан пайда болады. Сан мәнін -5°F (-3°C) және +5°F (+3°C) градус аралығында өзгерту үшін ЖОҒАРЫ/ТӨМЕН батырмаларын пайдаланыңыз. 0 градус түзету әдепкі параметр болып табылады. Параметрді қабылдау және Run (Іске қосу) режиміне қайта оралу үшін NEXT (КЕЛЕСІ) батырмасын басыңыз.

ЫЛҒАЛДЫЛЫҚТЫ КАЛИБРЛЕУ

Бұл термостаттағы ішкі ылғалдылық сенсоры зауытта дәл калибрленген. Ылғалдылықты калибрлеу мүмкіндігі өлшенген ылғалдылықты бастапқы мәнінен плюс немесе минус 15%-ға дейін қолмен ығыстыруға мүмкіндік береді.
Бұл мүмкіндік көрсетілген ылғалдылықты сізде болуы мүмкін басқа ылғалдылықты өлшеу құрылғысының ылғалдылығына сәйкестендіру үшін пайдалы болуы мүмкін. Ылғалдылықты калибрлеуді өзгерту үшін дискіні RUN (ІСКЕ ҚОСУ) режиміне бұраңыз. Ылғалдылықты көрсету үшін "H" батырмасын бір рет басыңыз. ЖОҒАРЫ батырмасын басып тұрыңыз және ТӨМЕН батырмасын бір рет басыңыз, содан кейін екеуін де босатыңыз. Экранда SET (ОРНАТУ), CAL (КАЛИБРЛЕУ) және %RH сөздері және сан пайда болады. Сан мәнін -15 %RH және +15 %RH аралығында өзгерту үшін ЖОҒАРЫ/ТӨМЕН батырмаларын пайдаланыңыз. 0% RH түзету әдепкі параметр болып табылады. Параметрді қабылдау және қалыпты Run (Іске қосу) режиміне қайта оралу үшін NEXT (КЕЛЕСІ) батырмасын басыңыз.

КІЛТТЕУ

Параметрлеріңізге немесе температураларыңызға рұқсатсыз өзгерістер енгізуді болдырмау үшін алдыңғы панельдің көптеген батырмаларын келесі төрт батырма тізбегін басу арқылы құлыптауға болады: NEXT (КЕЛЕСІ), NEXT (КЕЛЕСІ), NEXT (КЕЛЕСІ), HOLD (ҰСТАП ТҰРУ). Бұл пернелер тізбегі келесі элементтерді құлыптайды және құлыптан шығарады: ЖОҒАРЫ, ТӨМЕН, NEXT (КЕЛЕСІ), HOLD (ҰСТАП ТҰРУ), айналмалы диск және бағдарламалық жасақтаманы қалпына келтіру батырмасы. "H" Ылғалдылық батырмасы және екі режим сырғытпа қосқышы құлыпталмайды. Кілттеу іске қосылған кезде сағаттың үстіндегі аймақта құлып белгішесі көрінеді, төменде көрсетілгендей. Аппараттық құралды қалпына келтіру батырмасы басылса, кілттеу өшіріледі.

БАҒДАРЛАМАЛАУ

Төменде сипатталған барлық бағдарламалау аймақтары үшін бұл термостат жылу және салқындату режимі үшін күніне төрт тәуелсіз кезеңді қамтамасыз етеді: MORN (ТАҢ), DAY (КҮН), EVE (КЕШ) және NITE (ТҮН). Әрбір кезең келесі кезеңнің басталу уақытында аяқталады. Әрбір температура режиміне арналған бағдарламалар бөлек бағдарламаланады. Бағдарламалық жасақтаманы қалпына келтіруді орындаған кезде Energy Star® мақұлданған бағдарлама барлық бағдарлама кезеңдеріне енгізіледі. Сіз бұл әдепкі бағдарламаларды пайдалана аласыз немесе олардың кез келген бөлігін өз қалауыңызға сай өзгерте аласыз. Бағдарлама элементтерін орнатқан кезде жыпылықтап тұрған мән - сол уақытта өзгерте алатын элемент.

ЖҰМЫС КҮНІНІҢ БАҒДАРЛАМАСЫН ОРНАТУ

Температура режимі қосқышымен HEAT (ЖЫЛЫТУ) немесе COOL (САЛҚЫНДАТУ) таңдаңыз. Дискіні WEEKDAY PROGRAM (ЖҰМЫС КҮНІНІҢ БАҒДАРЛАМАСЫ) күйіне бұраңыз. Сіз бір уақытта барлық бес жұмыс күнін бағдарламалайсыз. Бірінші кезең - MORN (ТАҢ). ЖОҒАРЫ және ТӨМЕН батырмаларын пайдаланып, осы кезеңнің басталу уақытын орнатыңыз, содан кейін жалғастыру үшін NEXT (КЕЛЕСІ) батырмасын басыңыз. Енді ЖОҒАРЫ және ТӨМЕН батырмаларын пайдаланып, MORN (ТАҢ) кезеңіне қажетті орнатылған температураны орнатыңыз және жалғастыру үшін NEXT (КЕЛЕСІ) батырмасын басыңыз. Енді DAY (КҮН) кезеңіне басталу уақытын және орнатылған температураны орнатыңыз, әрқайсысынан кейін NEXT (КЕЛЕСІ) батырмасын басып жылжытыңыз. EVE (КЕШ) және NITE (ТҮН) бағдарлама кезеңдеріне басталу уақытын және орнатылған температураны орнату үшін осы қадамдарды жалғастырыңыз. Барлық төрт кезеңді орнатып болғаннан кейін жазбаларыңызды қарап шығу үшін барлық төрт кезең арқылы NEXT (КЕЛЕСІ) батырмасын басуды жалғастыра аласыз немесе аяқтасаңыз дискіні RUN (ІСКЕ ҚОСУ) күйіне бұраңыз. Барлық төрт кезеңге арналған осы бағдарламалау қадамдары жылу және салқындату температурасы режимдерінде бөлек орындалуы керек.

СЕНБІ КҮНГІ БАҒДАРЛАМАНЫ ОРНАТУ

Дискіні SATURDAY PROGRAM (СЕНБІ КҮНГІ БАҒДАРЛАМА) күйіне бұраңыз. Сіз MORN (ТАҢ) кезеңінің басталу уақытынан бастайсыз және мәндер арқылы жылжу үшін NEXT (КЕЛЕСІ) батырмасын пайдаланып, жұмыс күнінің бағдарлама кезеңдерін орнату кезінде орындалған процедураларды пайдаланасыз. Аяқтағаннан кейін дискіні RUN (ІСКЕ ҚОСУ) күйіне қайтарыңыз.

ЖЕКСЕНБІ КҮНГІ БАҒДАРЛАМАНЫ ОРНАТУ

Дискіні SUNDAY PROGRAM (ЖЕКСЕНБІ КҮНГІ БАҒДАРЛАМА) күйіне бұраңыз. Сіз MORN (ТАҢ) кезеңінің басталу уақытынан бастайсыз және мәндер арқылы жылжу үшін NEXT (КЕЛЕСІ) батырмасын пайдаланып, жұмыс күнінің бағдарлама кезеңдерін орнату кезінде орындалған процедураларды пайдаланасыз. Аяқтағаннан кейін дискіні RUN (ІСКЕ ҚОСУ) күйіне қайтарыңыз.

АРНАЙЫ БАҒДАРЛАМАНЫ ОРНАТУ

Дискіні SPECIAL PROGRAM (АРНАЙЫ БАҒДАРЛАМА) күйіне бұраңыз. Сіз MORN (ТАҢ) кезеңінің басталу уақытынан бастайсыз және мәндер арқылы жылжу үшін NEXT (КЕЛЕСІ) батырмасын пайдаланып, жұмыс күнінің бағдарлама кезеңдерін орнату кезінде орындалған процедураларды пайдаланасыз. Аяқтағаннан кейін дискіні RUN (ІСКЕ ҚОСУ) күйіне қайтарыңыз.

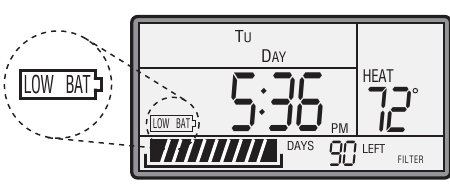

БАТАРЕЯЛАР ЖӘНЕ ҚЫЗМЕТ КӨРСЕТУ

Бұл термостатты "AA" сілтілік батареяларымен, 24VAC жүйелік жалпы қуатымен немесе екеуінің де комбинациясымен қуаттандыруға болады. Егер сіз тек батареяларды пайдалансаңыз, батареяларды жылына КЕМІНДЕ бір рет ауыстыру керек немесе төменде көрсетілгендей дисплей экранының төменгі сол жақ бөлігінде LOW BAT (БАТАРЕЯСЫ ТӨМЕН) батареясының белгішесі пайда болса, ертерек ауыстыру керек.

Термостаттағы батареяларды ауыстыру үшін құрылғының төменгі ортасындағы бас бармақ ілгегін басып және корпусты өзіңізге қарай, жоғары және негізден алыстатып бұрау арқылы термостат корпусын қабырғаға бекітілген негізгі тақтадан алыңыз. Пайдаланылған батареяларды батарея науасынан алыңыз және тиісті түрде тастаңыз.
Батарея науасына екі жаңа Energizer® немесе DURACELL®, "AA" өлшемді сілтілік батареяларды орнатыңыз. Дұрыс орнатуды қамтамасыз ету үшін батарея бөлігінде көрсетілген полярлық белгілерін сақтаңыз. Аяқтағаннан кейін құрылғының жоғарғы жағын негіздің жоғарғы бұрыштарындағы қойындылар арқылы іліп қойыңыз, содан кейін құрылғының төменгі жағын орнына бекітіңіз. Артық күш қолданбаңыз. Егер корпус оңай бекітілмесе, корпусты алып тастаңыз, қойындылардан қайта іліп қойыңыз және қайтадан көріңіз.

ТЕХНИКАЛЫҚ КӨМЕК

Егер сізде осы термостатты орнату немесе пайдалану кезінде қандай да бір мәселелер туындаса, нұсқаулықты мұқият және толық қарап шығыңыз. Егер сізге көмек қажет болса, дүйсенбіден жұмаға дейін Шығыс стандартты уақыты бойынша таңғы сағат 8:00-ден кешкі сағат 4:30-ға дейін 856-234-8803 телефоны бойынша техникалық көмек көрсету бөліміне хабарласыңыз. Сондай-ақ, http://www.luxproducts.com сайтында тәулік бойы кез келген уақытта онлайн режимінде техникалық көмек ала аласыз. Біздің веб-сайтымыз сізге ең көп таралған техникалық сұрақтарға жауаптар ұсынады, сонымен қатар сізге ыңғайлы уақытта техникалық қолдау қызметкерлерімізге сұрақтарыңызды электрондық пошта арқылы жіберуге мүмкіндік береді.

КЕПІЛДІК

Шектеулі кепілдік: Егер бұл құрылғы материалдардағы немесе өндірістегі ақауларға байланысты бастапқы сатып алынған күннен бастап үш жыл ішінде істен шықса, LUX Products Corporation өз қалауы бойынша оны жөндейді немесе ауыстырады. Бұл кепілдік апат, дұрыс пайдаланбау немесе орнату нұсқауларын орындамау салдарынан болған зақымдарды қамтымайды. Болжамды кепілдіктер бастапқы сатып алынған күннен бастап үш жылға дейін шектеледі. Кейбір штаттар болжамды кепілдіктің қанша уақытқа созылатынына шектеулерге жол бермейді, сондықтан жоғарыдағы шектеу сізге қолданылмауы мүмкін. Ақаулы немесе ақаулы құрылғыларды сатып алуды растайтын құжатпен бірге сатып алынған бөлшек саудагерге қайтарыңыз. Термостатты қайтармас бұрын "ТЕХНИКАЛЫҚ КӨМЕК" бөліміне жүгініңіз. Сатып алушы осы құрылғыны орнату және пайдалану нәтижесінде туындаған кездейсоқ және салдарлық залал үшін барлық тәуекелдер мен жауапкершілікті өз мойнына алады. Кейбір штаттар кездейсоқ немесе салдарлық залалды алып тастауға жол бермейді, сондықтан жоғарыдағы алып тастау сізге қолданылмауы мүмкін. Бұл кепілдік сізге нақты заңды құқықтар береді, сонымен қатар сіздің штатыңыздан штатқа байланысты өзгеретін басқа да құқықтарыңыз болуы мүмкін. Тек АҚШ-та қолданылады.

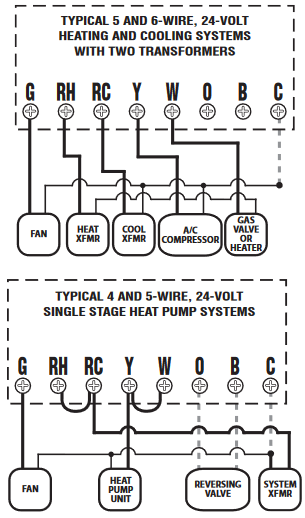

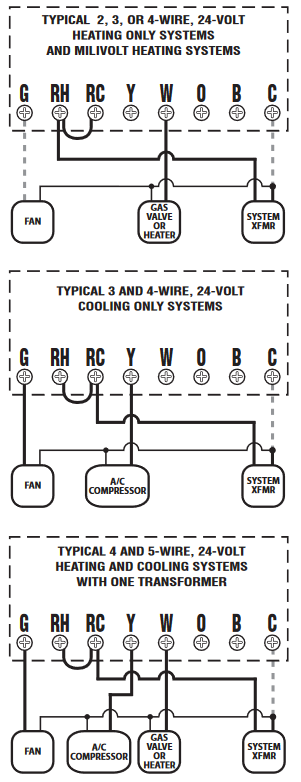

СЫМДАРДЫ ИДЕНТИФИКАЦИЯЛАУ ЖӘНЕ СХЕМАЛАРДЫ ҚОСУ

СЫМДАРДЫ ҚОСУ ДИАГРАММАСЫНА ҚАТЫСТЫ ЕСКЕРТПЕЛЕР:

• Үзік сызықтардың барлығы міндетті емес және пайдалану сіздің нақты жүйе түріңізге байланысты. "B" немесе "O" сымын пайдаланыңыз, бірақ екеуін бірдей емес. Әдетте, B және O терминалдары тек жылу сорғысы жүйелері үшін пайдаланылады.
• "C" терминалы батареялардан басқа немесе оның орнына 24 вольттық жүйе қуатымен термостатты қуаттандыру үшін пайдаланылады.
• Егер Honeywell TM-11 құрылғысын ауыстырсаңыз, "R" сымын оқшаулаңыз. "B" сымын "RH" терминалына қосыңыз.
• Егер сағат сымы "C" деп белгіленген термостатты ауыстырсаңыз, бұл сымды оқшаулаңыз және осы термостаттың "C" терминалына қоспаңыз.
• Егер "Y" және "C" сымдары бірге болса, онда "C" жалпы сым болып табылады.
• Егер сіздің жүйеңіздегі "B" сымы жалпы сым болса, оны осы термостаттың "B" терминалына қосу жүйеңізге және термостатқа зақым келтіруі мүмкін.
