LUX ELV4d бағдарламаланатын жылыту термостатының нұсқаулығы

Тек Energizer^® немесе DURACELL^® сілтілік батареяларын пайдаланыңыз.

Инвестицияңыздан ең жақсы нәтиже алу үшін осы нұсқауларды оқып шығып, сатып алуыңызбен танысыңыз.

СӘЙКЕСТІК

Бұл бағдарламаланатын термостат 15 Амперге дейінгі бір немесе қос полюсті, 120/240 VAC, желілік кернеулі электр жылыту жүйелерімен үйлесімді. Жылыту қуатының көрсеткіші 120 VAC үшін 1800 Ватт (резистивті) және 240 VAC үшін 3600 Ватт (резистивті). Бұл термостатты 1/4 HP дейінгі қозғалтқыштары бар 120/240 VAC желілік кернеулі гидронды (ыстық су) жылыту жүйелерімен де пайдалануға болады.

БҰЛ ТЕРМОСТАТ БІР ҚҰРЫЛҒЫНЫҢ ІШІНДЕ ЭЛЕКТР ЖЫЛЫТУ ЭЛЕМЕНТІН (РЕЗИСТИВТІ ЖҮКТЕМЕ) ЖӘНЕ ҮРЛЕУ ЖЕЛДЕТКІШІН (ИНДУКТИВТІ ЖҮКТЕМЕ) ҚАМТИДЫН ЖЫЛЫТУ ҚҰРЫЛҒЫЛАРЫМЕН ҮЙЛЕСІМДІ ЕМЕС.

Бұл термостатты салқындату жүйелерімен, әдеттегі 24 вольттық жүйелермен немесе жылу сорғысы жүйелерімен пайдалануға болмайды. Осы жүйелерді басқару үшін дилеріңізден басқа LUX термостаттарын сұраңыз.

ЕСКЕРТПЕ: Ажырату түрі: "TYPE 1B".

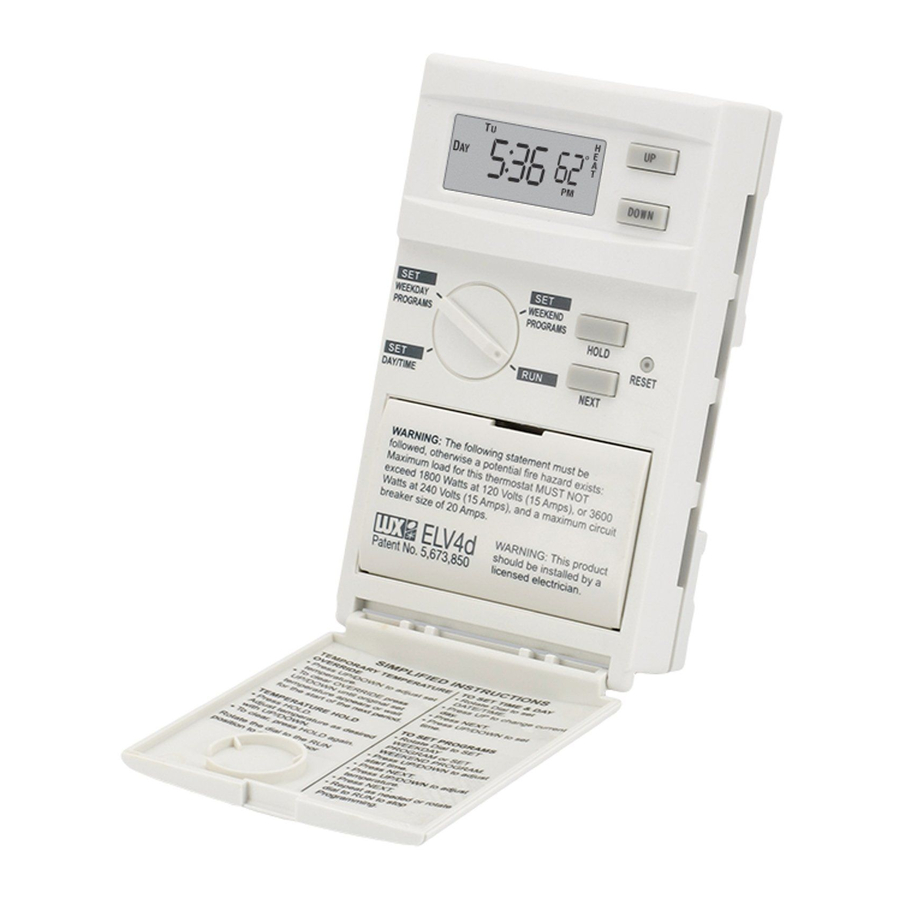

ЕРЕКШЕЛІКТЕРІ

1. LCD дисплей
2. Температураны ЖОҒАРЫ/ТӨМЕН түймелері
3. LUX Speed ​​Dial^®
4. HOLD (ҰСТАП ТҰРУ), NEXT (КЕЛЕСІ) және RESET (ҚАЛПЫНА КЕЛТІРУ) түймелері
5. Батарея бөлімі
6. Жылдам анықтамалық нұсқаулар

• Тек жылыту
• Батареясыз жадты сақтау
• Орындықта бағдарламалауға болады
• Уақытша температураны өзгерту
• 3 жылдық кепілдік
• Экрандағы батарея зарядының төмендігі индикаторы
• Температураны ұстап тұру
• Тартымды дизайн
• F/C температура дисплейі
• Ерекше LUX Speed ​​Dial^®
• 12/24 сағаттық сағат дисплейі
• 5/2 күндік бағдарламалау
• Реттелетін температура ауытқуы
• Күніне 4 кезең

ОРНАТУ

Орнатуды бастамас бұрын осы нұсқаулардың БАРЛЫҒЫН мұқият оқып шығыңыз. Болашақта анықтама үшін сақтаңыз.

• Едендік электр жылыту (резистивті) сияқты қолданбалар үшін максималды жүктеме 20 Амперлік автоматты ажыратқыштан 15 Амперді құрайды. Ыстық су айналым сорғысы (индуктивті) сияқты жылу қолданбалары үшін максималды жүктеме 1/4 HP @ 120 Вольт және 1/2 HP @ 240 Вольт.
• 20 Амперден жоғары бағаланған автоматты ажыратқыштармен пайдаланбаңыз. Бұл термостаттың максималды жүктемесі 120 Вольт @ 1800 Ватт (15 Ампер) немесе 240 Вольт @ 3600 Ватт (15 Ампер) аспауы КЕРЕК, әйтпесе өрт қаупі бар.
•
  Бұл өнімді лицензиясы бар электрик орнатуы керек. Егер сіз желілік кернеу сымдарымен толық таныс болмасаңыз, оны орнатуға тырыспаңыз. Дұрыс өңделмеген жағдайда, электр тогының соғу қаупі бар, бұл ауыр жарақатқа немесе өлімге әкелуі мүмкін.

ОРНАТУ ОРНЫ:

Термостатты еденнен шамамен 5 фут (1,5 метр) биіктіктегі ішкі қабырғаға орнату үшін тік, электрлік қосқыш қорабын орнатыңыз, онда термостат бөлме температурасына ұшырайды. "Терең" стильдегі қосқыш қорабын пайдалану сым қосылымдарын жасау үшін көбірек орын беру арқылы орнатуды жеңілдетеді. Бөлме температурасын дұрыс сезу үшін термостат жасырын жылы немесе суық су құбырларынан, ауа өткізгіштерінен немесе дәліздерден, тікелей күн сәулесінен, каминдерден немесе баспалдақтардан аулақ жерге орналастырылуы керек. Термостатты жылыту элементтерінің тікелей үстіне қоймаңыз.

Осы термостатты орнатпас бұрын немесе жүйенің кез келген бөлігіне қызмет көрсетпес бұрын жылыту жүйесіне электр қуатын өшіріңіз. Орнату толығымен аяқталғанша электр қуатын қайта қоспаңыз.

СЫМДАРДЫ ҚОСУ:

1. Ескі термостатты (егер бар болса) алып тастамас бұрын қуатты ажыратыңыз. Бұл термостаттың кернеу мен күшті ауыстыруға арналғанын екі рет тексеріңіз.
2. Термостаттың төменгі жағындағы түймені абайлап басып, корпусты жоғары және алысқа қарай бұрау арқылы термостаттың алдыңғы бөлігін алыңыз.

ЕСКЕРТПЕ: Орындалған сымдарды қосу сіздің аймағыңыз үшін қолданылатын барлық ұлттық электрлік кодекстерге және жергілікті ережелерге сәйкес келуі керек.

3. Ескі желілік кернеулі қабырға термостатын ауыстырған кезде, сымдардағы оқшаулауға зақым келтірмеу үшін оны абайлап алыңыз. Ескі оқшаулауды жарықтардың, ойықтардың немесе тозудың бар-жоғын тексеріңіз және қажет болған жағдайда жеткілікті оқшаулауға қол жеткізу үшін сертификатталған электрлік таспаны жағыңыз немесе сымдарды мақұлданған түрде ауыстырыңыз.
4. Орнату үшін термостат қосылымдарының дұрыс сымдарға қосылғанына көз жеткізу үшін осы нұсқаулықтың "СЫМДАРДЫ ИДЕНТИФИКАЦИЯЛАУ ЖӘНЕ СЫМДАРДЫҢ СХЕМАСЫ" бөлімінде көрсетілген диаграммаларды пайдаланыңыз.
5. Сымдарды дәнекерсіз сым қосқыштарын (қамтамасыз етілген) пайдаланып біріктіріңіз және барлық сым қосқыштарының тығыз және қауіпсіз екеніне көз жеткізіңіз.
6. Қатты өткізгіштерді бүгіңіз, содан кейін оларды және сым қосқыштарын электр қорабына абайлап итеріңіз, бекіту бұрандасының орналасуының артында жеткілікті саңылау қалдырыңыз. Термостаттың негізін бекіту бұрандаларымен электр қорабына бекітіңіз.
7. Термостаттың алдыңғы бөлігін артқы тақтаға алдымен жоғарғы жағындағы пластикалық қойындыларды ұстап, содан кейін термостаттың төменгі жағын артқы тақтаға қарай қатты басып, жартысын бірге бекітіңіз.

ЕСКЕРТПЕ: Орнату және орнату опцияларын орындауды аяқтағаннан кейін, термостаттың алдыңғы жағындағы LCD дисплей экранын қорғайтын жұқа пластикалық пленканы алып тастаңыз. Бұл пластик болуы немесе болмауы мүмкін және дисплей экранында жалған сандардың пайда болуымен көрінеді.

8. Әрі қарай жалғастырмас бұрын екі жаңа Energizer^® немесе DURACELL^® "AA" өлшемді сілтілік батареяларын орнатыңыз. Батареялардың батарея науасында көрсетілген белгілерге сәйкес дұрыс бағытта орнатылғанына көз жеткізіңіз. Батарея науасы термостаттың алдыңғы жағында, есіктің артында орналасқан.
9. Енді жылыту жүйесіне қуат көзін қайта қосыңыз. Термостат экранында Дисплей экранында Қуат блогы ажыратылған индикаторының (суретте көрсетілген) жоқ екеніне көз жеткізіңіз. Егер ол бар болса, алдыңғы жартысын алып тастап, алдыңғы жартысын артқы жартысына қайта қосуға тырысыңыз.


ЕСКЕРТПЕ: Бұл термостат қалыпты статикалық электр разрядтарынан қорғалған, алайда өте құрғақ ауа райында құрылғыға зақым келтіру қаупін азайту үшін термостатқа тимес бұрын жерге қосылған металл затқа тиіп кетіңіз.

ОРНАТУ ПАРАМЕТРЛЕРІ

Төмендегі бөлімде тізімделген параметрлер, опциялар және компоненттер термостаттың артқы жағында, схемалық платада орналасқан.

ОПЦИЯЛЫҚ АУЫСТЫРЫП ҚОСҚЫШТАР:

Схемалық платаның оң жағында орналасқан 2 шағын ауыстырып қосқышы бар төртбұрышты қорап бар. Әрбір ауыстырып қосқыш ауыстырып қосқыштың орнына байланысты әртүрлі параметрді басқарады. Жеке ауыстырып қосқыштар 1 және 2 болып белгіленеді және схемалық платада басылған сәйкес кесте бар, ол екі ауыстырып қосқыш орнының әрқайсысы үшін мүмкін болатын опцияларды көрсетеді.

ТЕМПЕРАТУРА ШКАЛАСЫ (Опциялық ауыстырып қосқыш №1):

Бұл термостаттың экрандағы барлық температураларды қалай көрсететінін анықтайды. Ауыстырып қосқыштың OFF (ӨШІРУЛІ) орны F°, ал ON (ҚОСУЛЫ) орны C°.

УАҚЫТ ФОРМАТЫ (Опциялық ауыстырып қосқыш №2):

Бұл термостаттың сағатты және экрандағы барлық басқа уақыттарды қалай көрсететінін анықтайды. Ауыстырып қосқыштың OFF (ӨШІРУЛІ) орны 12 HR, ал ON (ҚОСУЛЫ) орны 24 HR.

АППАРАТТЫҚ ҚАЛПЫНА КЕЛТІРУ:

Аппараттық қалпына келтіру - схемалық платаның ортасына жақын орналасқан түйме. Бұл қалпына келтіру түймесін термостат опциялық ауыстырып қосқыштардың орнын оқу үшін пайдаланады. Жоғарыдағы екі опциялық параметрдің кез келгені өзгертілген кезде, өзгерісті тану үшін аппараттық қалпына келтіру түймесін басу керек. Егер термостат қандай да бір тұрақсыз әрекет көрсетсе, мұны да пайдалануға болады. Аппараттық қалпына келтіру орындалған кезде пайдаланушы температурасының бағдарламалары өшірілмейді, алайда сізге сағат пен апта күнін орнатуға тура келеді.

АЛДЫҢҒЫ ПАНЕЛЬ ЭЛЕМЕНТТЕРІ

БАҒДАРЛАМАЛЫҚ ҚАЛПЫНА КЕЛТІРУ:

Бағдарламалық қалпына келтіру - NEXT (КЕЛЕСІ) және HOLD (ҰСТАП ТҰРУ) түймелерінің оң жағында орналасқан шағын батырма. Бұл түймені қарындашпен немесе қағаз қыстырғыштың ұшымен басуға болады. Бағдарламалық қалпына келтіру пайдаланушы температурасының барлық бағдарламаларын және барлық басқа бағдарламалық құрал параметрлерін әдепкі мәндеріне дейін тазартады. Бағдарламалық қалпына келтіруді пайдаланбас бұрын жылыту бағдарламасының уақыты мен температурасын жазып алуыңыз керек.

ТҮЙМЕЛЕР:

Термостаттың алдыңғы жағында төрт негізгі түйме бар: ЖОҒАРЫ және ТӨМЕН көрсеткі пернелері, NEXT (КЕЛЕСІ) түймесі және HOLD (ҰСТАП ТҰРУ) түймесі.

АЙНАЛМАЛЫ ТЕРУ:

LUX Speed ​​Dial^® әртүрлі бағдарламалау аймақтары арасында жылдам шарлаудың оңай жолын ұсынады. Бұл айналмалы терудің төрт жеке орны бар.

ЖЫЛУ / ӨШІРУ АУЫСТЫРЫП ҚОСҚЫШЫ:

Бұл ауыстырып қосқыш қуат блогының алдыңғы жағында (термостаттың артқы жартысы) орналасқан. Бұл ауыстырып қосқышқа кіру үшін термостаттың төменгі жағындағы бас бармақ қойындысын басып, термостаттың алдыңғы жағын артқы жартысынан алыстатып бөліңіз. Қыста жылыту жүйесін басқару үшін қуат ауыстырып қосқышын "HEAT" (ЖЫЛУ) күйіне қойыңыз. Жылыту қажет болмаған жаз айларында жылыту жүйесінің құрамдас бөліктерінің қосылуын болдырмау үшін ауыстырып қосқышты "OFF" (ӨШІРУ) күйіне қойыңыз.

ПАЙДАЛАНУ НҰСҚАУЛЫҒЫ

КҮН/УАҚЫТТЫ ОРНАТУ:

Циферблатты SET DAY/TIME (КҮН/УАҚЫТТЫ ОРНАТУ) күйіне бұраңыз. Дисплейде апта күні жыпылықтай бастайды. Күн жыпылықтап тұрғанда, қажетті апта күніне өту үшін UP (ЖОҒАРЫ) батырмасын әр күн үшін бір рет басыңыз. NEXT (КЕЛЕСІ) батырмасын басыңыз; бұл уақыттың жыпылықтауына және күннің тұрақты қалуына әкелуі керек. UP (ЖОҒАРЫ) немесе DOWN (ТӨМЕН) батырмаларын пайдаланып, сағатты қажетті уақытқа реттеңіз. UP (ЖОҒАРЫ) немесе DOWN (ТӨМЕН) батырмалары басылған күйде ұсталса, сағат цифрлары тез артады.

ТЕМПЕРАТУРАНЫ АЛМАСТЫРУ:

Температураны алмастыру Run (Іске қосу) режимінде орын алады, кез келген уақытта пайдаланушы орнатылған температураны сақталған бағдарламаның сол күн мен уақытқа арналған температурасынан басқа мәнге реттейді. Термостат Override (Алмастыру) күйінде болғанда, дисплей экранының төменгі жағында "OVERRIDE" ("АЛМАСТЫРУ") сөзі пайда болады. Термостат келесі бағдарлама кезеңінің басталу уақытына жеткенше, осы жаңа орнатылған температураны пайдаланып жылуды бақылауды сақтайды. Сол уақытта орнатылған температура жаңа бағдарлама кезеңі үшін жадта сақталған мәнге қайта оралады. Алмастыруды енгізу үшін UP (ЖОҒАРЫ) немесе DOWN (ТӨМЕН) батырмасын бір рет басыңыз, сонда орнатылған температура жыпылықтай бастайды. Қажетті орнатылған температура мәніне дейін UP (ЖОҒАРЫ) немесе DOWN (ТӨМЕН) батырмасын басыңыз. Алмастыруды циферблатты бұру немесе HOLD (ҰСТАП ТҰРУ) функциясын іске қосу арқылы жоюға болады.

ТЕМПЕРАТУРАНЫ ҰСТАП ТҰРУ:

Температураны ұстап тұру алмастыруға ұқсас, бірақ ұзағырақ уақыт аралығында қолмен басқару арқылы тұрақты орнатылған температураны сақтау үшін қолданылады. Ұстап тұру - бекітілген температураны орнатудың және сақтаудың ең қарапайым тәсілі. Ол бағдарламалауға алаңдамай, бекітілген температураны шексіз орнатуға және сақтауға мүмкіндік береді.

Температураны ұстап тұруды күндер, апталар немесе тіпті айлар бойы пайдалануға болады. Ұстап тұруды енгізу үшін HOLD (ҰСТАП ТҰРУ) батырмасын бір рет басыңыз, сонда экранның температура бөлігінде "HOLD" ("ҰСТАП ТҰРУ") сөзі және жыпылықтаған орнатылған температура пайда болады. Орнатылған температура жыпылықтап тұрғанда, жаңа қажетті орнатылған температура мәніне дейін UP (ЖОҒАРЫ) немесе DOWN (ТӨМЕН) батырмасын басыңыз. Ұстап тұруды жою үшін HOLD (ҰСТАП ТҰРУ) батырмасын тағы бір рет басып босатыңыз немесе циферблатты RUN (Іске қосу) күйінен алыстатыңыз.

КЕҢЕЙТІЛГЕН ФУНКЦИЯЛАР

АУЫТҚУ ПАРАМЕТРІ:

Термостат бөлме температурасы орнатылған температурадан ауытқыған кезде жылыту жүйесін қосу және өшіру арқылы жұмыс істейді. Бұл ауытқу мөлшері "ауытқу" деп аталады. Сіздің жүйеңіз сағатына шамамен 3-6 рет қосылуы керек. Кішірек ауытқу саны сағатына циклдер санын арттырады, сондықтан бөлме температурасы дәлірек және тұрақты болады. Үлкенірек ауытқу саны сағатына циклдер санын азайтады, бірақ көп жағдайда энергияны үнемдейді. Ауытқу параметрін өзгерту үшін циферблатты RUN (Іске қосу) режиміне бұраңыз. NEXT (КЕЛЕСІ) батырмасын басып тұрыңыз және HOLD (ҰСТАП ТҰРУ) батырмасын бір рет басыңыз, содан кейін екеуін де босатыңыз. Экранда бір сан пайда болады. 1 мен 9 арасындағы сан мәнін өзгерту үшін UP/DOWN (ЖОҒАРЫ/ТӨМЕН) батырмаларын пайдаланыңыз. 1 саны әдепкі параметр болып табылады. Параметрді қабылдау және қалыпты Run (Іске қосу) режиміне қайта оралу үшін NEXT (КЕЛЕСІ) батырмасын басыңыз.

МИНИМАЛДЫ ЖҰМЫС УАҚЫТЫНЫҢ КЕШІГУІ:

Бұл термостатпен анықталады және термостат автоматты түрде қосылу немесе өшіру күйіне ауыспастан бұрын, жылудың қосулы немесе өшірулі күйде қалуы тиіс минималды уақыт ұзақтығын басқарады. Бұл функция жылыту жабдығының жылдам қажетсіз циклдік жұмысын болдырмайды. Бұл кідіріс үшін уақыт мөлшері қосылу немесе өшіру жүктемесінің өзгеруі арасында 5 минутқа бекітілген.

БАҒДАРЛАМАЛАУ

Төменде сипатталған екі бағдарлама түрі үшін бұл термостат жылу режимі үшін күніне төрт тәуелсіз кезеңді қамтамасыз етеді, олар: MORN (ТАҢ), DAY (КҮН), EVE (КЕШ) және NITE (ТҮН). Әр кезең келесі кезеңнің басталу уақытында аяқталады. Батареяларды бірінші рет орнатқанда немесе бағдарламалық құралды қалпына келтіруді орындағанда, барлық төрт бағдарлама кезеңіне әдепкі температура бағдарламасы (төменде көрсетілген) енгізіледі. Сіз бұл әдепкі бағдарламаны пайдалана аласыз немесе оның кез келген бөлігін өз қалауыңызға сай өзгерте аласыз. Бағдарлама элементтерін орнатқанда, жыпылықтап тұрған мән - сол уақытта өзгерте алатын элемент.

ЖҰМЫС КҮНДЕРІНІҢ БАҒДАРЛАМАСЫН ОРНАТУ:

Циферблатты WEEKDAY PROGRAM (ЖҰМЫС КҮНДЕРІНІҢ БАҒДАРЛАМАСЫ) күйіне бұраңыз. Сіз бір уақытта барлық бес жұмыс күнін бағдарламалайсыз. Бірінші кезең - MORN (ТАҢ). UP (ЖОҒАРЫ) және DOWN (ТӨМЕН) батырмаларын пайдаланып, осы кезеңнің басталу уақытын орнатыңыз, содан кейін жалғастыру үшін NEXT (КЕЛЕСІ) батырмасын басыңыз. Енді UP (ЖОҒАРЫ) және DOWN (ТӨМЕН) батырмаларын пайдаланып, MORN (ТАҢ) кезеңі үшін қажетті орнатылған температураны орнатыңыз және жалғастыру үшін NEXT (КЕЛЕСІ) батырмасын басыңыз. Енді DAY (КҮН) кезеңі үшін басталу уақытын және орнатылған температураны орнатыңыз, әрқайсысынан кейін NEXT (КЕЛЕСІ) батырмасын басып алға жылжытыңыз. EVE (КЕШ) және NITE (ТҮН) бағдарлама кезеңдері үшін басталу уақытын және орнатылған температураны орнату үшін осы қадамдарды жалғастырыңыз. Барлық төрт кезеңді орнатып болғаннан кейін, жазбаларыңызды қарап шығу үшін барлық төрт кезең арқылы NEXT (КЕЛЕСІ) батырмасын басуды жалғастыра аласыз немесе аяқтаған болсаңыз, циферблатты RUN (Іске қосу) күйіне бұраңыз.

ДЕМ АЛЫС КҮНДЕРІНІҢ БАҒДАРЛАМАСЫН ОРНАТУ:

Циферблатты WEEKEND PROGRAM (ДЕМ АЛЫС КҮНДЕРІНІҢ БАҒДАРЛАМАСЫ) күйіне бұраңыз. Сіз бір уақытта сенбі мен жексенбіні бағдарламалайсыз. Сіз MORN (ТАҢ) кезеңінің басталу уақытынан бастайсыз және мәндер арқылы жылжу үшін NEXT (КЕЛЕСІ) батырмасын пайдаланып, жұмыс күндерінің бағдарлама кезеңдерін орнатқан кезде орындалған процедураларды қолданасыз. Аяқтаған кезде циферблатты RUN (Іске қосу) күйіне қайтарыңыз.

БАТАРЕЯЛАР ЖӘНЕ ҚЫЗМЕТ КӨРСЕТУ

Батареяларды жылына КЕМ ДЕГЕНДЕ бір рет ауыстыру керек немесе дисплей экранының төменгі сол жақ бөлігінде LOW BATT (БАТАРЕЯСЫ ТӨМЕН) батареясының белгішесі пайда болса, ертерек ауыстыру керек. Термостаттағы батареяларды ауыстыру үшін құрылғының алдыңғы есігін ашыңыз. Батарея бөлімі айналмалы циферблат пен түймелі батырмалардың астында орналасқан. Батарея бөлімін жоғарғы шетінен бастап тартып шығарыңыз. Пайдаланылған батареяларды батарея науасынан шығарып, тиісті түрде тастаңыз.

Батарея науасына екі жаңа Energizer^® немесе DURACELL^®, "AA" өлшемді сілтілік батареяларды орнатыңыз. Дұрыс орнатуды қамтамасыз ету үшін батарея бөлімінде көрсетілген полярлық белгілерін сақтаңыз. Аяқтағаннан кейін, алдымен төменгі жағын туралау түйреуіштеріне отырғызып, жоғарғы жағын термостатқа қарай бұрап, ілгекті қайта орнына бекіту арқылы батарея бөлімін қайта орнатыңыз.

ТЕХНИКАЛЫҚ КӨМЕК

Осы термостатты орнату немесе пайдалану кезінде қандай да бір проблемалар туындаса, нұсқаулықты мұқият және толық қарап шығыңыз. Егер сізге көмек қажет болса, дүйсенбіден жұмаға дейін Шығыс стандартты уақыты бойынша сағат 8:00-ден 16:30-ға дейін біздің Техникалық көмек көрсету бөліміне 856-234-8803 телефоны арқылы хабарласыңыз. Сондай-ақ, тәулік бойы кез келген уақытта http://www.luxproducts.com сайтында техникалық көмек ала аласыз. Біздің веб-сайтымыз сізге ең көп таралған техникалық сұрақтарға жауаптар ұсынады, сонымен қатар сізге ыңғайлы уақытта техникалық қолдау көрсету қызметкерлерімізге сұрақтарыңызды электрондық пошта арқылы жіберуге мүмкіндік береді.

КЕПІЛДІК

Шектеулі кепілдік: Егер бұл құрылғы материалдардағы немесе жұмыстағы ақауларға байланысты бастапқы сатып алынған күннен бастап үш жыл ішінде істен шықса, LUX өз қалауы бойынша оны жөндеуге немесе ауыстыруға міндеттенеді. Бұл кепілдік апат, дұрыс пайдаланбау немесе орнату нұсқауларын орындамау салдарынан болған зақымдарды қамтымайды. Болжамды кепілдіктер бастапқы сатып алынған күннен бастап үш жылға дейін шектеледі. Кейбір штаттар болжамды кепілдіктің қанша уақытқа созылатынына шектеулер қоюға рұқсат бермейді, сондықтан жоғарыдағы шектеу сізге қолданылмауы мүмкін. Ақаулы немесе ақаулы құрылғыларды сатып алуды растайтын құжатпен бірге сатып алу орнына қайтарыңыз. Термостатты қайтармас бұрын "ТЕХНИКАЛЫҚ КӨМЕК" бөлімін қараңыз.
Сатып алушы осы құрылғыны орнату және пайдалану нәтижесінде туындаған кездейсоқ және салдарлық залалдар үшін барлық тәуекелдер мен жауапкершілікті өз мойнына алады. Кейбір штаттар кездейсоқ немесе салдарлық залалдарды алып тастауға рұқсат бермейді, сондықтан жоғарыдағы алып тастау сізге қолданылмауы мүмкін. Бұл кепілдік сізге нақты заңды құқықтар береді, сонымен қатар сізде штаттан штатқа өзгеретін басқа да құқықтар болуы мүмкін. Тек АҚШ пен Канадада қолданылады.

СЫНАП ТУРАЛЫ ЕСКЕРТУ ЖӘНЕ ҚАЙТА ӨҢДЕУ ТУРАЛЫ ХАБАРЛАМА
Сынап қауіпті материал болып саналады. Егер бұл өнім герметикалық түтікшеде сынап бар термостатты алмастыратын болса, қайта өңдеу және дұрыс кәдеге жарату туралы нұсқаулар алу үшін жергілікті қалдықтарды басқару органына хабарласыңыз. Оны қоқысқа тастау сіздің штатыңызда заңсыз болуы мүмкін.

СЫМДАРДЫ ИДЕНТИФИКАЦИЯЛАУ ЖӘНЕ ЭЛЕКТР СХЕМАЛАРЫ

БІР ПОЛЮСТІ 120 ВОЛЬТТЫ ҚОСУ

ҚОС ПОЛЮСТІ 240 ВОЛЬТТЫ ҚОСУ

СЫМ СХЕМАСЫНА ЕСКЕРТПЕ:
Бұл қос полюсті термостат моделін бір полюсті немесе қос полюсті сым конфигурацияларында пайдалануға болады. Тек LINE 1 (КІРУ) және LOAD 1 (ШЫҒУ) терминалдары қалыпты температуралық цикл кезінде ауыстырылады. Егер бұл термостат бір полюсті конфигурацияда пайдаланылса, пайдаланылмаған L2 LINE (КІРУ) және L2 LOAD (ШЫҒУ) сым ұштары берілген қосымша сым қосқыштарын пайдаланып, сенімді түрде оқшаулануы керек.

ӨРТ ҚАУПІ ТУРАЛЫ ЕСКЕРТУ:
Егер сіз бұл термостатты алюминий сымдарға қоссаңыз, жеткізілген сым гайкаларын ПАЙДАЛАНБАҢЫЗ. Алюминий өткізгіштерге жасалған барлық қосылымдар CO/ALR мақұлданған дәнекерсіз сым қосқыштарын пайдалану арқылы жасалуы керек.

Energizer^® — Eveready Battery Company, Inc. компаниясының тіркелген сауда белгісі.
DURACELL^® — The Gillette Company, Inc. компаниясының тіркелген сауда белгісі.

Mt. Laurel, New Jersey 08054, USA
http://www.luxproducts.com
