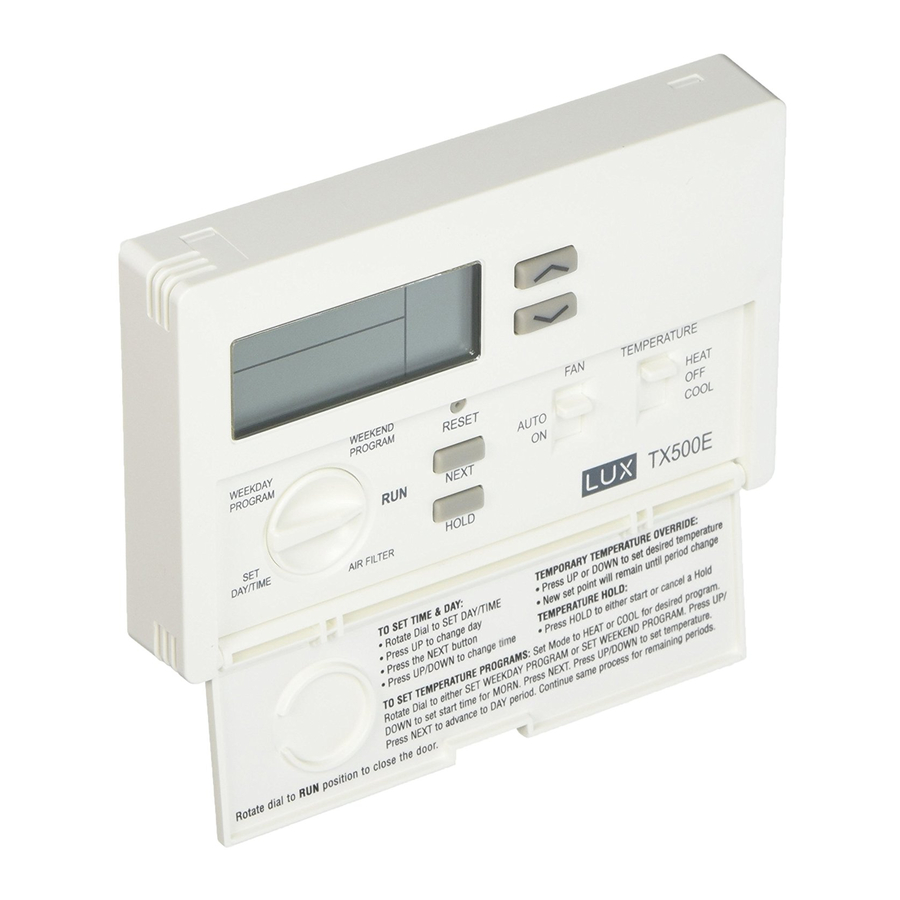

LUX TX500E бағдарламаланатын термостат нұсқаулығы

Philadelphia, PA 19112
www.luxproducts.com

Біздің өнімімізге сенім артқаныңыз үшін рақмет. Салған инвестицияңыздың ең жақсы нәтижелерін алу үшін осы нұсқауларды оқып шығып, сатып алғаныңызбен танысыңыз.

СӘЙКЕСТІК

Бұл термостатты көптеген бір сатылы 24 вольттық: газ, мұнай немесе электр жылыту және/немесе салқындату жүйелерімен, бір сатылы жылу сорғыларымен немесе газды милливольтты жылыту жүйелерімен пайдалануға болады. Оны 3 сымды аймақтық клапандармен, 120 вольттық жылыту жүйелерімен немесе көп сатылы жылу сорғыларымен пайдалануға болмайды. Осы жүйелерді басқару үшін дилеріңізден басқа LUX термостаттарын сұраңыз.

МҮМКІНДІКТЕРІ

• Шағын әсем дизайн
• Эксклюзивті LUX Speed Dial®
• Ауа сүзгісінің мониторы
• 5-2 күндік бағдарламалау
• Energy Star стандартына сәйкес
• Күніне 4 кезең
• Батареясыз жадты сақтау
• Уақытша температураны өзгерту
• Температураны ұстап тұру
• Пернетақта құлпы
• F/C температура көрсеткіші
• 12/24 сағаттық сағат көрсеткіші
• Реттелетін температуралық дифференциал / цикл жылдамдығы
• Пайдаланушы температурасының ығысуы / калибрлеу
• 5 минуттық минималды жұмыс істеу/өшіру уақыты
• Қысқа цикл және компрессорды қорғау

ОРНАТУ

Орнатуды бастамас бұрын осы нұсқаулардың БАРЛЫҒЫН мұқият оқып шығыңыз. Оларды болашақта анықтама ретінде сақтаңыз.

ҚАЖЕТТІ ҚҰРАЛДАР

• №1 Phillips бұрағышы
• 3/16 дюймдік (4,8 мм) ұшы бар бұрғы
• Сым тазалағыш / кескіш

Бұл термостат қалыпты шағын статикалық электр разрядтарынан қорғалған, алайда өте құрғақ ауа райында құрылғыны зақымдау қаупін азайту үшін термостатыңызға тимес бұрын жерге қосылған металл затқа тиіп алыңыз.

ОРНАЛАСУЫ

Ауыстыру орнатуларында, төменде көрсетілген шарттар басқаша ұсынбаса, жаңа термостатты ескісінің орнына орнатыңыз. Жаңа орнатуларда төменде көрсетілген нұсқауларды орындаңыз.

1. Термостатты ішкі қабырғаға, еденнен шамамен 5 фут (1,5 м) биіктікке және жиі пайдаланылатын бөлмеге орналастырыңыз.
2. Ауа айналымы нашар жерге, мысалы, бұрышқа немесе қуысқа немесе ашық есіктің артына орналастырмаңыз.
3. Оны ерекше жылыту жағдайлары бар жерге орнатпаңыз, мысалы: тікелей күн сәулесінде; шамның, теледидардың, радиатордың, тіркеудің немесе каминнің жанында; қабырғадағы ыстық су құбырларының жанында; қабырғаның арғы жағындағы пештің жанында.
4. Оны ерекше салқындату жағдайларында орналастырмаңыз, мысалы: жылытылмайтын бөлмені бөліп тұратын қабырғада; немесе баспалдақтан, есіктен немесе терезеден келетін желде.
5. Оны ылғалды жерге орналастырмаңыз. Бұл термостаттың қызмет ету мерзімін қысқартуы мүмкін коррозияға әкелуі мүмкін.
6. Егер бояу немесе құрылыс жұмыстары әлі аяқталмаса, құрылғыны толығымен жабыңыз немесе оны орнатпаңыз.

ЕСКЕРТУ:

• Барлық сымдарды ескі термостатыңыздан шығармас бұрын нұсқауларды мұқият оқып шығыңыз.
• Бұл термостат әрбір терминалға 1,5 ампермен және жалпы ең көбі 2 ампермен шектелуі керек; бұдан жоғары ток термостатқа зақым келтіруі мүмкін.
• Барлық сымдар сіздің нақты орналасқан жеріңіздегі жергілікті кодтар мен ережелерге сәйкес келуі керек.

ЕСКІ ҚҰРЫЛҒЫНЫ АЛЫП ТАСТАУ

1. Барлық жылыту және салқындату құрамдастарына электр қуатын ӨШІРІҢІЗ (OFF). Барлық жұмыс аяқталғанша электр қуатын қайта ҚОСУШЫ (ON) болмаңыз.
2. Сым қосылымдарын ашу үшін ескі термостатыңыздың қақпағын және алдыңғы бөлігін алыңыз.
3. Пайдаланылатын әрбір сым терминалының жанында басылған әріптерді және оған қосылған сымның түсін жазып алыңыз. Қоса берілген жапсырмаларды пайдаланып, сымдарыңыздың әрқайсысына жапсырма жапсырыңыз, осылайша әріп ескі термостатыңыздағы белгімен сәйкес келеді.
4. Олардың барлығы белгіленген кезде, сымдардың әрқайсысын біртіндеп абайлап алып тастаңыз, олардың қабырғаның ішіне түсіп кетпеуін қадағалаңыз. Сымның ешбір жалаңаш ұшының бір-біріне немесе термостаттағы ешбір бөлікке тиіп кетуіне жол бермеңіз.
5. Ескі термостаттағы барлық бұрандаларды босатыңыз және оны қабырғадан алыңыз.

ОРНАТУ

1. Оқшаулауды 3/8 дюйм (9,5 мм) жалаңаш сым ұшын қалдырып алып тастаңыз және кез келген коррозияны тазалаңыз.
2. Термостатқа әсер етуі мүмкін желдеткіштердің алдын алу үшін қабырғадағы тесікті жанбайтын оқшаулаумен толтырыңыз.
3. Құрылғының төменгі ортасындағы бас бармақ ілгегін басып және корпусты айналдырып, термостаттың корпусын негізінен алыңыз.

ЕСКЕРТПЕ:
Егер сіз негізді гипс тақтасы сияқты жұмсақ материалға орнатып жатсаңыз немесе ескі орнату тесіктерін пайдаланып жатсаңыз, бұрандалар ұстамауы мүмкін. Әрбір бұрандада 3/16 дюймдік (4,8 мм) тесік бұрғылаңыз және берілген пластикалық анкерлерді салыңыз.

4. Негізді қабырғаға қарсы ұстаңыз. Сымдарды терминал блогының астындағы тесік арқылы өткізіңіз. Негізді ең жақсы көрініс үшін орналастырыңыз (ескі термостаттан қалған іздерді жасыру үшін). Негізді қабырғаға берілген екі бұрандамен бекітіңіз.

СЫМДАРДЫ ҚОСУ

5. Сымдар мына жерде көрсетілгендей қара қысқыштар мен жез терминалдардың арасында қамалуы керек.

6. Оларды шамадан тыс қатайтпауға тырысып, барлық электр терминалының бұрандаларын, соның ішінде пайдаланылмағандарын да мықтап қатайтыңыз.

ЕСКЕРТПЕ:
Орнату және орнату опцияларын орындауды аяқтағаннан кейін термостаттың алдыңғы жағындағы СКД дисплей экранын қорғайтын жұқа пластикалық пленканы алып тастаңыз. Бұл пластик болуы немесе болмауы мүмкін және дисплей экранында жалған сандардың пайда болуымен көрінеді.

СЫМДАР ТУРАЛЫ АҚПАРАТ

** Жылыту және/немесе салқындату жүйесінің толық сымдарын осы нұсқаулық парағының СЫМДЫ АНЫҚТАУ ЖӘНЕ СЫМДАРДЫҢ СХЕМАЛАРЫ бөлімінен табуға болады. Көрсетілген схемалар жаңа орнатулар немесе сілтемесіз сымдар үшін компоненттік ақпаратты береді.

ОРНАТУ ПАРАМЕТРЛЕРІ

ЖҮЙЕ ТҮРІНІҢ ПАРАМЕТРІ:
Бұл параметр термостатқа жүйенің дұрыс жұмыс істеуі үшін ол басқарып отырған жылыту және салқындату жабдығының түрі туралы айтады. Жүйе түріне байланысты екі жұмыс режимі бар, "Пеш (Fn)" немесе "Жылу сорғысы (HP)". Егер сізде пеш болса, оның "Fn" күйіне орнатылғанына көз жеткізіңіз. Егер сізде жылу сорғысы болса, оның "HP" күйіне орнатылғанына көз жеткізіңіз.
Әрі қарай жалғастырмас бұрын екі жаңа Energizer® немесе DURACELL® "AA" өлшемді сілтілік батареяларын орнатыңыз. Батареялардың батарея науасында көрсетілген белгілерге сәйкес дұрыс бағытта орнатылғанына көз жеткізіңіз. Термостат батареялармен қуатталған кезде HOLD (ҰСТАУ) түймесін басып тұрыңыз, содан кейін құрылғының схемалық платасының артқы жағындағы Hardware Reset (Аппараттық құралды қалпына келтіру) түймесін бір рет басыңыз. СКД экранында "SYS" көрсетілгенше HOLD (ҰСТАУ) түймесін басып тұруды жалғастырыңыз. "Fn" және "HP" режимдері арасында ауысу үшін ЖОҒАРЫ немесе ТӨМЕН түймелерін пайдаланыңыз. Аяқтағаннан кейін NEXT (КЕЛЕСІ) түймесін басыңыз. Бұл параметр енді аяқталды және оны қайтадан реттемесеңіз, өзгермейді. Бұл тіпті қуаттың үзілуі жағдайында немесе қалпына келтіру түймесі басылған жағдайда да шындық.
ЕСКЕРТПЕ:
Осы бөлімде көрсетілген барлық параметрлер, опциялар және құрамдастар термостаттың артқы жағында, схемалық платада орналасқан.

АППАРАТТЫҚ ҚҰРАЛДЫ ҚАЛПЫНА КЕЛТІРУ
Аппараттық құралды қалпына келтіру — батареяның орналасқан жерінің үстінде, схемалық платаның оң жақ шетінде орналасқан түйме. Бұл қалпына келтіру түймесі термостатпен құрылғының сағатын қалпына келтіру және барлық опция қосқыштарының орнын оқу үшін пайдаланылады. Төмендегі элементтердің кез келгені өзгертілген кезде, өзгерісті тану үшін аппараттық құралды қалпына келтіру түймесін басу керек. Аппараттық құралды қалпына келтіру орындалған кезде пайдаланушы температурасының бағдарламалары өшірілмейді.

ЖЫЛУ ЖЕЛДЕТКІШІН БАСҚАРУ
Бұл параметр Жылу режимінде және желдеткіш Авто режимінде болған кезде желдеткіштің жұмысын анықтайды. Бұл параметр термостат Салқындату режимінде болған кезде немесе "G" сым терминалына қосылған үрлемелі желдеткіш болмаса, ешқандай әсер етпейді.

ГАЗ: Егер сізде Газ немесе Мұнай жылыту жүйесі болса, осы параметрді пайдаланыңыз. ГАЗ параметрінде жылыту жүйесінің өзі үрлемелі желдеткіштің (егер жабдықталған болса) жұмысын басқарады.
ЭЛЕКТР: Егер сізде Жылу сорғысы немесе Электр жылыту жүйесі болса, осы параметрді пайдаланыңыз. ELEC параметрінде жылыту жүйесі үрлемелі желдеткіштің жұмысын басқару үшін термостатты қажет етеді.
Төмендегі опция параметрлерінің барлығы төменде көрсетілгендей 1-ден 3-ке дейін белгіленген шағын қосқыштар тобының ішінде орналасқан және схемалық платаның ортасында орналасқан.

УАҚЫТ ФОРМАТЫ
Бұл термостаттың сағатты және экрандағы барлық басқа уақыттарды қалай көрсететінін анықтайды. Қосқыштың ӨШІРУ (OFF) күйі 12 САҒАТ, ал ҚОСУ (ON) күйі 24 САҒАТ.

ТЕМПЕРАТУРА ШКАЛАСЫ
Бұл термостаттың экрандағы барлық температураларды қалай көрсететінін анықтайды. Қосқыштың ӨШІРУ (OFF) күйі F°, ал ҚОСУ (ON) күйі C°.

СҮЗГІ КӨРСЕТКІШІ
Бұл айналмалы тетік АУА СҮЗГІСІ (AIR FILTER) күйіне бұрылған кезде сүзгінің қалған қызмет ету мерзімінің қалай көрсетілетінін анықтайды. Пайыз (%) режимінде дисплей сүзгіні ауыстыру ұсынылғанға дейін ауа сүзгісінің қалған қызмет ету мерзімінің пайызын кері санайды. Күндер режимінде дисплей сүзгіні ауыстыру ұсынылғанға дейін қалған күнтізбелік күндер санын кері санайды. Қосқыштың ӨШІРУ (OFF) күйі Пайыз режимі, ал ҚОСУ (ON) күйі Күндер режимі.

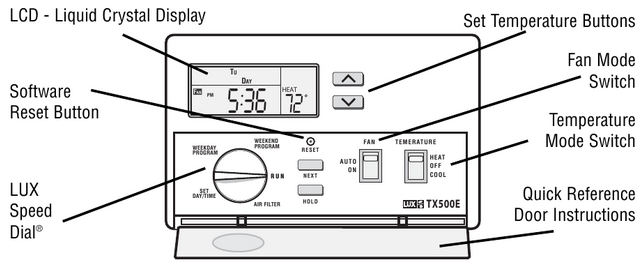

АЛДЫҢҒЫ ПАНЕЛЬ ЭЛЕМЕНТТЕРІ

БАҒДАРЛАМАЛЫҚ ҚАЛПЫНА КЕЛТІРУ
Бағдарламалық қалпына келтіру — NEXT (КЕЛЕСІ) түймесінің үстінде орналасқан шағын ойық түйме. Бұл түймені қарындашпен немесе қағаз қыстырғышының ұшымен басуға болады. Бұл қалпына келтіру барлық жылыту және салқындату бағдарламаларын, сүзгі параметрлерін және пайдаланушы өзгерте алатын басқа да параметрлерді әдепкі мәндерге тазартады. Бағдарламалық қалпына келтіруді пайдаланбас бұрын жылыту және салқындату бағдарламасының уақыты мен температурасын жазып алуыңыз керек.

РЕЖИМ ҚОСҚЫШТАРЫ
Алдыңғы жағында екі режим қосқышы бар, Температура режимі қосқышы және Желдеткіш режимі қосқышы. Температура режимі қосқышының үш күйі бар: ЖЫЛУ (HEAT), ӨШІРУ (OFF) және САЛҚЫНДАТУ (COOL). Қыста жылыту жүйесін басқару үшін жүйе қосқышын ЖЫЛУ (HEAT) күйіне орнатыңыз. Жазда кондиционерді басқару үшін қосқышты САЛҚЫНДАТУ (COOL) күйіне орнатыңыз. Көктемде және күзде немесе терезелер ашық болған кезде қосқышты ӨШІРУ (OFF) күйіне орната аласыз. Желдеткіш режимі қосқышының екі күйі бар, АВТО (AUTO) және ҚОСУ (ON). Желдеткіш режимі қосқышын АВТО (AUTO) күйіне орнату жылыту және салқындату іске қосылған кезде ғана жүйеңіздің үрлемелі желдеткішін автоматты түрде қажетінше іске қосады. Желдеткіш режимі қосқышын ҚОСУ (ON) күйіне орнату жүйеңіздің желдеткішін үздіксіз іске қосады, тіпті жылыту немесе салқындату қажет болмаса да, соның ішінде ауа айналымын қамтамасыз ету үшін Температура режимі қосқышы ӨШІРУ (OFF) күйінде болған кезде де.
ЕСКЕРТПЕ:
Желдеткіш режимі қосқышы жүйеңіз термостаттың "G" сым терминалына сымды қамтамасыз етсе ғана жұмыс істейді.

ТҮЙМЕЛЕР
Термостаттың алдыңғы жағында төрт негізгі түйме бар: ЖОҒАРЫ және ТӨМЕН көрсеткі пернелері, NEXT (КЕЛЕСІ) түймесі және HOLD (ҰСТАУ) түймесі.

АЙНАЛМАЛЫ ТЕТІК
LUX Speed Dial® әртүрлі бағдарламалау аймақтары арасында жылдам шарлаудың оңай жолын қамтамасыз етеді. Бұл айналмалы тетіктің бес жеке күйі бар.

ПАЙДАЛАНУ НҰСҚАУЛЫҒЫ

КҮН/УАҚЫТТЫ ОРНАТУ
Дискіні SET DAY/TIME (КҮН/УАҚЫТТЫ ОРНАТУ) күйіне бұраңыз. Дисплейде SET (ОРНАТУ) сөзі, сағат және жыпылықтап тұрған апта күні пайда болуы керек. Күн жыпылықтап тұрғанда, күнді қажетті күнге жылжыту үшін ЖОҒАРЫ батырмасын басыңыз. NEXT (КЕЛЕСІ) батырмасын басыңыз, бұл уақыттың жыпылықтауын және күннің тұрақты қалуын қамтамасыз етуі керек. ЖОҒАРЫ немесе ТӨМЕН батырмаларын пайдаланып, сағатты қажетті уақытқа реттеңіз. Егер ЖОҒАРЫ немесе ТӨМЕН батырмалары басылған күйде ұсталса, сағат цифрлары жылдам өзгереді.

ЖЫЛЫТУ ЖӘНЕ САЛҚЫНДАТУ
Жылыту немесе салқындату жүйесінің негізгі жұмысын ротациялық дискінің RUN (ІСКЕ ҚОСУ) күйінде болуын қамтамасыз ету және температура режимі қосқышын HEAT (ЖЫЛЫТУ) немесе COOL (САЛҚЫНДАТУ) күйіне жылжыту арқылы алуға болады. Бастапқыда реттеліп, реттелетін температура бағдарламасымен және бағдарламалық жасақтаманы қалпына келтіргеннен кейін, термостат төменде көрсетілгендей, термостат жадында алдын ала орнатылған Energy Star® м;ақұлданған температуралық процедураларды орындайды.

ЕҢ ТӨМЕН ЖҰМЫС УАҚЫТЫ КЕШІГУІ
Бұл термостатпен анықталады және термостаттың жылу немесе салқындату қосулы немесе өшірулі күйде қалуы тиіс ең аз уақытты басқарады, содан кейін ол автоматты түрде қосулы немесе өшірулі күйге ауысады. Бұл мүмкіндік жылдам немесе қысқа циклді болдырмайды және салқындату жабдығы үшін компрессорды қорғауды қамтамасыз етеді. Бұл кідіріс үшін уақыт мөлшері жүктеме өзгерістері қосылған немесе өшірілген кезде 5 минутқа бекітіледі.

ТЕМПЕРАТУРАНЫ АЛМАСТЫРУ
Температураны алмастыру жылу немесе салқындату режимінде, пайдаланушы сол күн мен уақытқа арналған сақталған бағдарлама температурасынан өзгеше мәнге температураны орнатқан кез келген уақытта RUN (ІСКЕ ҚОСУ) режимінде орын алады. Термостат алмастыру күйінде болғанда, дисплейдің температура аймағында Override (АЛМАСТЫРУ) сөзі пайда болады. Термостат келесі бағдарлама кезеңінің басталу уақытына жеткенше осы жаңа орнатылған температураны пайдаланып термиялық бақылауды сақтайды. Келесі бағдарлама кезеңінің басында орнатылған температура бағдарламаланған мәніне қайта оралады. Жылу немесе салқындату режимінде алмастыруды енгізу үшін ЖОҒАРЫ немесе ТӨМЕН батырмасын бір рет басыңыз, сонда орнатылған температура жыпылықтай бастайды. Жаңа қажетті орнатылған температура мәніне ЖОҒАРЫ немесе ТӨМЕН батырмасын басыңыз. Алмастыруды дискіні бұрау, температура режимі қосқышын өзгерту немесе температураны ұстап тұруды бастау арқылы жоюға болады.

ТЕМПЕРАТУРАНЫ ҰСТАП ТҰРУ
Температураны ұстап тұру алмастыруға ұқсас, бірақ ұзағырақ уақыт аралығында тұрақты орнатылған температураны сақтау үшін пайдаланылады. Ұстап тұру басталғаннан кейін термостат ұстап тұру орнатылған температурасын шексіз сақтайды. Температураны ұстап тұруды күндер, апталар немесе тіпті айлар бойы пайдалануға болады. Ұстап тұруды енгізу үшін HOLD (ҰСТАП ТҰРУ) батырмасын бір рет басыңыз, сонда экранның температура бөлігінде Hold (ҰСТАП ТҰРУ) сөзі және орнатылған температураның жыпылықтауы пайда болады. Орнатылған температура жыпылықтап тұрғанда, жаңа қажетті орнатылған температура мәніне ЖОҒАРЫ немесе ТӨМЕН батырмасын басыңыз. Ұстап тұруды жою үшін HOLD (ҰСТАП ТҰРУ) батырмасын қайтадан басып босатыңыз, дискіні бұраңыз немесе температура режимі қосқышын өзгертіңіз.

АУА ФИЛЬТРІНІҢ МОНИТОРЫ
Ауа фильтрінің мониторы пеш сүзгісі ауыстырылғаннан бергі күндер санын және пайдалану көлемін есептейді. RUN (ІСКЕ ҚОСУ) режимінде қалған сүзгі күндері нөлге жеткенде және сүзгіні ауыстыру қажет болғанда CHANGE FILTER (ФИЛЬТРДІ АУЫСТЫРУ) индикаторы пайда болады. Ауа фильтрінің мониторын орнату және пайдалану үшін ротациялық дискіні AIR FILTER (АУА ФИЛЬТРІ) күйіне бұраңыз. NEXT (КЕЛЕСІ) батырмасын басыңыз, сонда Filter Days Left (Қалған сүзгі күндері) мәні жыпылықтай бастайды. Сүзгіңіздің қанша күнге есептелгенін таңдау үшін ЖОҒАРЫ немесе ТӨМЕН батырмаларын пайдаланыңыз. Бұл мәнді OFF (ӨШІРУ) күйіне орнату сүзгі мониторын өшіреді. Сүзгінің қызмет ету мерзімін орнатып болғаннан кейін дискіні RUN (ІСКЕ ҚОСУ) күйіне қайтарыңыз. Filter Days Left (Қалған сүзгі күндерін) немесе Filter Percent Left (Қалған сүзгі пайызын) бақылау үшін дискіні AIR FILTER (АУА ФИЛЬТРІ) күйіне бұраңыз. Қалған сүзгінің қызмет ету мерзімі дисплей экранының сағат бөлігінде көрсетіледі. Қалған сүзгінің қызмет ету мерзімін қарап болғаннан кейін дискіні RUN (ІСКЕ ҚОСУ) күйіне қайтарыңыз.

ФИЛЬТР ЕСЕПТЕГІШІН ҚАЛПЫНА КЕЛТІРУ
Сүзгіні ауыстырғаннан кейін сүзгінің қызмет ету мерзімі есептегіші дискіні AIR FILTER (АУА ФИЛЬТРІ) күйіне бұрау және ЖОҒАРЫ және ТӨМЕН батырмаларын бір уақытта басу арқылы қалған толық мәніне қайтарылады. ЕСКЕРТПЕ: Есептегіш жоғарыда сипатталғандай сүзгі параметрінің мәнін басқа күндер санына өзгерту арқылы да қалпына келтіріледі.

КЕҢЕЙТІЛГЕН МҮМКІНДІКТЕР

АУЫТҚУ ПАРАМЕТРІ
Термостат бөлме температурасы орнатылған температурадан ауытқыған кезде жылыту немесе салқындату жүйесін қосып және өшіру арқылы жұмыс істейді. Бұл ауытқудың мөлшері "ауытқу" деп аталады. Сіздің жүйеңіз сағатына шамамен 3-тен 6 ретке дейін қосылуы керек. Кішірек ауытқу саны сағатына циклдер санын арттырады, сондықтан бөлме температурасы дәлірек және тұрақты болады. Үлкенірек ауытқу саны сағатына циклдер санын азайтады, бірақ көп жағдайда энергияны үнемдейді. Ауытқу параметрін өзгерту үшін дискіні RUN (ІСКЕ ҚОСУ) режиміне бұраңыз. NEXT (КЕЛЕСІ) батырмасын басып тұрыңыз және HOLD (ҰСТАП ТҰРУ) батырмасын бір рет басыңыз, содан кейін екеуін де босатыңыз. Экранда SWING (АУЫТҚУ) және SET (ОРНАТУ) сөздері және сан пайда болады. 1 мен 9 арасындағы сан мәнін өзгерту үшін ЖОҒАРЫ/ТӨМЕН батырмаларын пайдаланыңыз. 1 саны әдепкі параметр болып табылады. Параметрді қабылдау және қалыпты RUN (ІСКЕ ҚОСУ) режиміне қайта оралу үшін NEXT (КЕЛЕСІ) батырмасын басыңыз.

ТЕМПЕРАТУРАНЫ КАЛИБРЛЕУ
Бұл термостаттағы ішкі температура сенсоры зауытта дәл калибрленген. Температураны калибрлеу мүмкіндігі өлшенген температураны бастапқы мәнінен плюс немесе минус 5°F (3°C) градусқа дейін қолмен ығыстыруға мүмкіндік береді. Бұл мүмкіндік бір үйде бірнеше термостат пайдаланылса, осы термостатты басқа бір немесе бірнеше термостатқа сәйкестендіру үшін пайдалы болуы мүмкін. Температураны калибрлеуді өзгерту үшін дискіні RUN (ІСКЕ ҚОСУ) режиміне бұраңыз және температура режимі қосқышын OFF (ӨШІРУ) күйіне қойыңыз. ЖОҒАРЫ батырмасын басып тұрыңыз және ТӨМЕН батырмасын бір рет басыңыз, содан кейін екеуін де босатыңыз. Экранда CAL (КАЛИБРЛЕУ) және SET (ОРНАТУ) сөздері және сан пайда болады. 5°F (-3°C) және +5°F (+3°C) градус арасындағы сан мәнін өзгерту үшін ЖОҒАРЫ/ТӨМЕН батырмаларын пайдаланыңыз. Түзетудің 0 градусы әдепкі параметр болып табылады. Параметрді қабылдау және RUN (ІСКЕ ҚОСУ) режиміне қайта оралу үшін NEXT (КЕЛЕСІ) батырмасын басыңыз.

КІЛТТЕУ
Параметрлеріңізге немесе температураларыңызға рұқсатсыз өзгерістер енгізуді болдырмау үшін алдыңғы панельдің көптеген батырмаларын келесі төрт батырма тізбегін басу арқылы құлыптауға болады: NEXT (КЕЛЕСІ), NEXT (КЕЛЕСІ), NEXT (КЕЛЕСІ), HOLD (ҰСТАП ТҰРУ). Бұл пернелер тізбегі келесі элементтерді құлыптайды және құлыптан босатады: ЖОҒАРЫ, ТӨМЕН, NEXT (КЕЛЕСІ), HOLD (ҰСТАП ТҰРУ), ротациялық диск және бағдарламалық жасақтаманы қалпына келтіру батырмасы. Режимнің екі жылжымалы қосқышы да құлыпталмайды. Кілттеу іске қосылған кезде төменде көрсетілгендей сағаттың үстінде құлып белгішесі көрінеді.

ЕСКЕРТПЕ: Аппараттық құралды қалпына келтіру батырмасы басылса, кілттеу өшіріледі.

БАҒДАРЛАМАЛАУ

Төменде сипатталған барлық бағдарламалау аймақтары үшін бұл термостат жылу және салқындату режимдері үшін күніне төрт тәуелсіз кезеңді қамтамасыз етеді, олар: MORN (ТАҢ), DAY (КҮН), EVE (КЕШ) және NITE (ТҮН). Әрбір кезең келесі кезеңнің басталу уақытында аяқталады. Әрбір температура режиміне арналған бағдарламалар бөлек бағдарламаланады. Бағдарламалық жасақтаманы қалпына келтірген кезде Energy Star® м;ақұлданған бағдарлама барлық бағдарлама кезеңдеріне енгізіледі. Сіз бұл әдепкі бағдарламаларды пайдалана аласыз немесе олардың кез келген бөлігін өз қалауыңызға қарай өзгерте аласыз. Бағдарлама элементтерін орнатқан кезде жыпылықтап тұрған мән - сол уақытта өзгерте алатын элемент.

ЖҰМЫС КҮНДЕРІНЕ АРНАЛҒАН БАҒДАРЛАМАНЫ ОРНАТУ
Температура режимі қосқышымен HEAT (ЖЫЛЫТУ) немесе COOL (САЛҚЫНДАТУ) таңдаңыз. Дискіні WEEKDAY PROGRAM (ЖҰМЫС КҮНДЕРІНЕ АРНАЛҒАН БАҒДАРЛАМА) күйіне бұраңыз. Сіз бір уақытта барлық бес жұмыс күнін бағдарламалайсыз. Бірінші кезең - MORN (ТАҢ). ЖОҒАРЫ және ТӨМЕН батырмаларын пайдаланып, осы кезеңнің басталу уақытын орнатыңыз, содан кейін жалғастыру үшін NEXT (КЕЛЕСІ) батырмасын басыңыз. Енді ЖОҒАРЫ және ТӨМЕН батырмаларын пайдаланып MORN (ТАҢ) кезеңіне қажетті орнатылған температураны орнатыңыз және жалғастыру үшін NEXT (КЕЛЕСІ) батырмасын басыңыз. Енді DAY (КҮН) кезеңіне басталу уақытын және орнатылған температураны орнатыңыз, жылжыту үшін әрқайсысынан кейін NEXT (КЕЛЕСІ) батырмасын басыңыз. EVE (КЕШ) және NITE (ТҮН) бағдарлама кезеңдеріне басталу уақытын және орнатылған температураны орнату үшін осы қадамдарды жалғастырыңыз. Барлық төрт кезеңді орнатып болғаннан кейін жазбаларыңызды қарап шығу үшін барлық төрт кезең арқылы NEXT (КЕЛЕСІ) батырмасын басуды жалғастыра аласыз немесе аяқтаған болсаңыз, дискіні RUN (ІСКЕ ҚОСУ) күйіне бұраңыз. Барлық төрт кезеңге арналған осы бағдарламалау қадамдары жылу және салқындату температура режимдерінде бөлек орындалуы керек.

ДЕМ АЛЫС КҮНДЕРІНЕ АРНАЛҒАН БАҒДАРЛАМАНЫ ОРНАТУ
Дискіні WEEKEND PROGRAM (ДЕМ АЛЫС КҮНДЕРІНЕ АРНАЛҒАН БАҒДАРЛАМА) күйіне бұраңыз. Сіз бір уақытта сенбі және жексенбі күндерін бағдарламалайсыз. Сіз MORN (ТАҢ) кезеңінің басталу уақытынан бастайсыз және мәндер арқылы жылжыту үшін NEXT (КЕЛЕСІ) батырмасын пайдаланып, жұмыс күндеріне арналған бағдарлама кезеңдерін орнату кезінде орындалған процедураларды пайдаланасыз. Аяқтағаннан кейін дискіні RUN (ІСКЕ ҚОСУ) күйіне қайтарыңыз.

БАТАРЕЯЛАР ЖӘНЕ ҚЫЗМЕТ КӨРСЕТУ

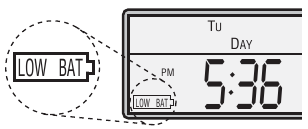

Бұл термостат екі "AA" сілтілік батареясымен жұмыс істейді. Батареяларды жылына КЕМІНДЕ бір рет ауыстыру керек немесе төменде көрсетілгендей дисплей экранының төменгі сол жақ бөлігінде LOW BAT (БАТАРЕЯСЫ АЗ) батареясының белгішесі пайда болса, ертерек ауыстыру керек.

Термостаттағы батареяларды ауыстыру үшін құрылғының төменгі ортасындағы бас бармақ ілгегін басып және корпусты өзіңізге қарай, жоғары және негізден алыстатып бұрау арқылы термостат корпусын қабырғаға бекітілген негізгі тақтадан алыңыз. Пайдаланылған батареяларды батарея науасынан алыңыз және тиісті түрде тастаңыз.
Батарея науасына екі жаңа Energizer® н;емесе DURACELL®, "AA" өлшемді сілтілік батареясын орнатыңыз. Дұрыс орнатуды қамтамасыз ету үшін батарея бөлігінде көрсетілген полярлық белгілерін сақтаңыз. Аяқтағаннан кейін құрылғының жоғарғы жағын негіздің жоғарғы бұрыштарындағы қойындылармен іліп қойыңыз, содан кейін құрылғының төменгі жағын орнына бекітіңіз. Артық күш қолданбаңыз. Егер корпус оңай бекітілмесе, корпусты алыңыз, оны қойындылардан қайта іліп қойыңыз және қайтадан байқап көріңіз.

ТЕХНИКАЛЫҚ КӨМЕК

Осы термостатты орнату немесе пайдалану кезінде қандай да бір мәселелер туындаса, нұсқаулықты мұқият және толық қарап шығыңыз. Көмек қажет болса, біздің техникалық көмек көрсету бөліміне 856-234-8803 телефоны бойынша дүйсенбі мен жұма аралығында Шығыс стандартты уақыты бойынша сағат 8:00-ден 16:30-ға дейін жұмыс уақытында хабарласыңыз. Сондай-ақ, http://www.luxproducts.com сайтында тәулік бойы кез келген уақытта техникалық көмек ала аласыз. Біздің веб-сайтымыз сізге ең көп таралған техникалық сұрақтарға жауаптар ұсынады, сондай-ақ сізге ыңғайлы уақытта техникалық қолдау көрсету қызметкерлерімізге сұрақтарыңызды электрондық пошта арқылы жіберуге мүмкіндік береді.

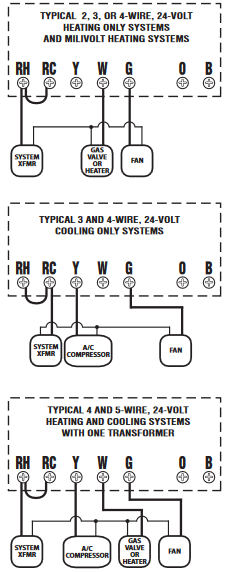

БІР ТРАНСФОРМАТОРЫ БАР 4 ЖӘНЕ 5 СЫМДЫ ЖЫЛЫТУ / САЛҚЫНДАТУ ЖҮЙЕЛЕРІ

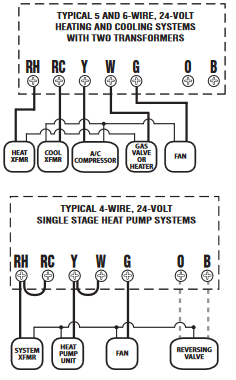

ЕКІ ТРАНСФОРМАТОРЫ БАР 5 ЖӘНЕ 6 СЫМДЫ ЖЫЛЫТУ / САЛҚЫНДАТУ ЖҮЙЕЛЕРІ

ЖЫЛУ НАСОСЫНЫҢ ӘДЕТТЕГІ БІР САТЫЛЫ ҚОСЫЛУЫ

СХЕМАНЫ ҚОСУ ЕСКЕРТПЕЛЕРІ:

• Сызықша сымдардың барлығы міндетті емес және пайдалану сіздің нақты жүйе түріне байланысты. Не "B" немесе "O" сымын пайдаланыңыз, бірақ екеуін бірдей емес. Әдетте, B және O терминалдары тек жылу сорғысы жүйелері үшін пайдаланылады.
• Егер Honeywell TM-11 ауыстырылса, "R" сымын оқшаулаңыз. "B" сымын "RH" терминалына қосыңыз.
• Егер термостатты "C" деп белгіленген сағат сымымен ауыстырсаңыз, бұл сымды оқшаулаңыз және оны осы термостатқа қоспаңыз.
• Егер "Y" және "C" сымдары бірдей болса, онда "C" жалпы сым болып табылады, оны осы термостатқа қоспаңыз.
• Егер сіздің жүйедегі "B" сымы жалпы сым болса, оны осы термостаттың "B" терминалына қосу сіздің жүйеңізге және термостатқа зақым келтіруі мүмкін, оны оқшаулаңыз және қоспаңыз.

КЕПІЛДІК

Шектеулі кепілдік: Егер бұл құрылғы материалдардағы немесе өндірістегі ақауларға байланысты бастапқы сатып алынған күннен бастап үш жыл ішінде істен шықса, LUX өз қалауы бойынша оны жөндеуге немесе ауыстыруға міндеттенеді. Бұл кепілдік апат, дұрыс пайдаланбау немесе орнату нұсқауларын орындамау салдарынан болған зақымдарды қамтымайды. Болжамды кепілдіктер бастапқы сатып алынған күннен бастап үш жылға дейін шектеледі. Кейбір штаттар болжамды кепілдіктің қанша уақытқа созылатынына шектеулер қоюға рұқсат бермейді, сондықтан жоғарыдағы шектеу сізге қолданылмауы мүмкін. Ақаулы немесе ақаулы құрылғыларды сатып алуды растайтын құжатпен бірге сатып алынған жерге қайтарыңыз. Термостатты қайтармас бұрын "ТЕХНИКАЛЫҚ КӨМЕККЕ" жүгініңіз. Сатып алушы осы құрылғыны орнату және пайдалану нәтижесінде туындаған кездейсоқ және жанама залалдар үшін барлық тәуекелдер мен жауапкершілікті өз мойнына алады. Кейбір штаттар кездейсоқ немесе жанама залалдарды алып тастауға рұқсат бермейді, сондықтан жоғарыдағы алып тастау сізге қолданылмауы мүмкін. Бұл кепілдік сізге нақты заңды құқықтар береді, сонымен қатар сізде штаттан штатқа өзгеретін басқа да құқықтарыңыз болуы мүмкін. Тек АҚШ пен Канадада қолданылады.
