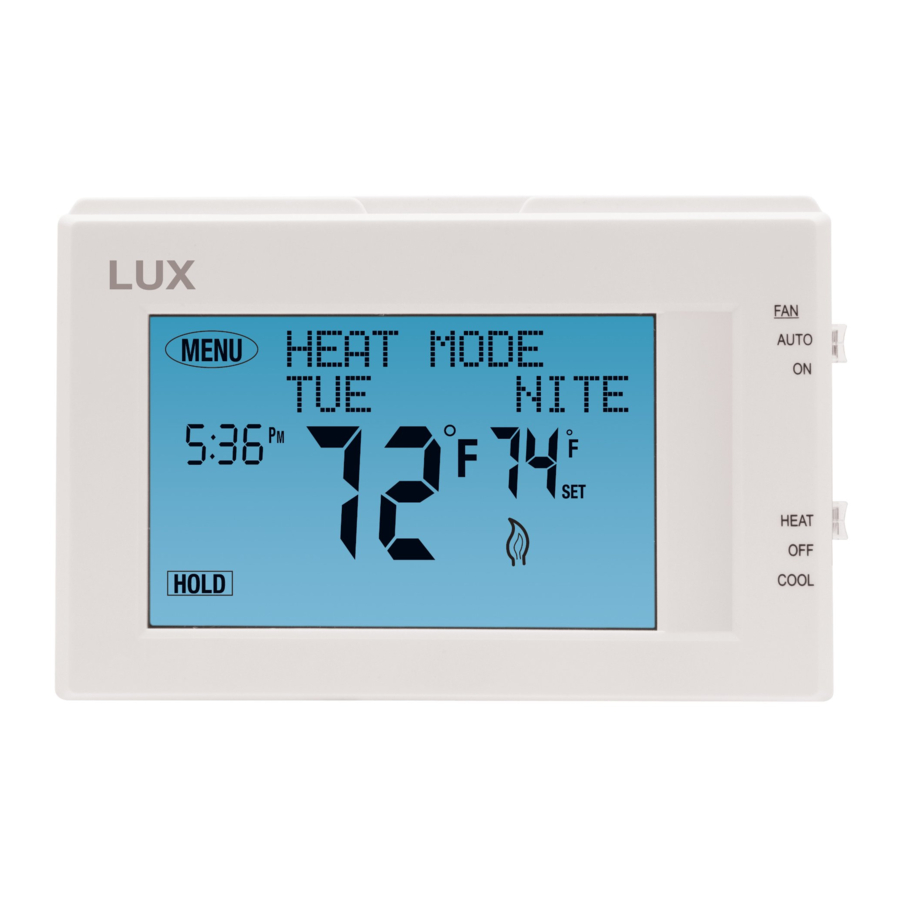

LUX TX9600TS 7 Günlük Programlanabilir Dokunmatik Ekranlı Termostat Kılavuzu

MONTAJ YERİ

Değiştirme kurulumlarında, aşağıda listelenen koşullar aksi yönde bir durum önermediği sürece, yeni termostatı eskisinin yerine monte edin. Yeni kurulumlarda, lütfen bu genel yönergeleri izleyin:

1. Termostatı bir iç duvara, yerden yaklaşık 1,5 m (5 ft.) yukarıya monte edin.
2. Termostatı, bir köşe, niş veya normalde açık bırakılan bir kapının arkası gibi hava sirkülasyonunun zayıf olduğu yerlere yerleştirmeyin.
3. Termostatı, doğrudan güneş ışığı, bir lamba, televizyon veya radyatörün üstü veya bir dış kapı veya pencerenin yanındaki bir duvar gibi olağandışı ısıtma veya soğutma koşullarının olabileceği yerlere yerleştirmeyin.
4. Termostatı nemli bir ortama yerleştirmeyin, çünkü bu, termostat ömrünü kısaltabilecek korozyona yol açabilir.
5. Hala devam eden boyama veya inşaat işleri varsa, termostatı tamamen kapatın veya kurulumdan önce bu işin tamamlanmasını bekleyin.

Tüm kablolar, bulunduğunuz yerdeki yerel yasalara ve yönetmeliklere uygun olmalıdır.

ESKİ TERMOSTATI ÇIKARIN

1. Tüm ısıtma ve soğutma bileşenlerine giden elektriği kapatın. Tüm işler tamamlanana kadar elektriği tekrar açmayın.
2. Kablo bağlantılarını ortaya çıkarmak için eski termostatınızın ön kısmını çıkarın.
3. Kullanılan her bir kablo terminalinin yanına yazdırılan harfleri ve ayrıca ona bağlanan her bir kablonun rengini not edin. Kendinden yapışkanlı kablo etiketleri de eklenmiştir.
4. Kabloları dikkatlice tek tek çıkarın ve duvara geri düşmemeleri için bükün. Çıplak kablo uçlarının birbirine temas etmesine izin vermeyin.
5. Eski termostatın montaj vidalarını gevşetin ve duvardan dikkatlice çıkarın.

TERMOSTAT TABANINI TAKIN

1. Sadece 9,5 mm (3/8 inç) çıplak kablo ucu bırakarak kablo yalıtımını sıyırın ve mevcut korozyonu temizleyin.
2. Termostatın normal çalışmasını etkileyen cereyanları önlemek için duvar açıklığını yanmaz yalıtımla doldurun.
3. Kabloları yeni termostat taban plakasındaki açıklıktan geçirin ve tabanı duvara karşı tutun. Önceki termostattan gelen vida deliklerini hizalamaya çalışın ve montaj vidalarını takın.
4. Önceki delikler kullanılamıyorsa, termostat tabanını düz ve seviyeli görünecek şekilde duvara karşı tutun (tabanı en iyi görünüm için konumlandırın) ve yeni vida delikleri için işaretleyin. Tabanı verilen vidaları kullanarak duvara takın (alçıpan gibi yumuşak bir malzemeye monte ederken verilen plastik dübelleri kullanın).

KABLOLAMA BİLGİLERİ

KABLOLARI BAĞLAMA:
Kabloları termostata takarken, vida sıkılırken çıplak kablo uçlarının terminal bloğuna SONUNA kadar tutulduğundan emin olun.

KABLOLAMA TABAN PLAKASI UYARISI:
Bu termostat modeli, aynı genel görsel görünüme sahip benzer modellerden oluşan bir ailenin parçasıdır. Bu taban plakası diğer modellerdeki taban plakalarıyla aynı görünse bile, kablo bağlantılarında farklı amaçlar için farklı terminal harfleri olabilir. Lütfen diğer benzer görünümlü modellerin arka plakalarını ve/veya termostat ön yarılarını değiştirmeyin. Bunun yapılması, istenmeyen ısıtma ve/veya soğutma işlemlerinin meydana gelmesine neden olabilir.

KONVANSİYONEL: SOĞUTMA
1 KADEMELİ
3, 4 KABLOLU

NOT: SİYAH TERMİNAL HARFLERİ TİPİKTİR, GRİ TERMİNAL HARFLERİ MARKAYA ÖZELDİR

KONVANSİYONEL: ISITMA VE SOĞUTMA
1 KADEMELİ ISITMA
4, 5 KABLOLU

NOT: SİYAH TERMİNAL HARFLERİ TİPİKTİR, GRİ TERMİNAL HARFLERİ MARKAYA ÖZELDİR

KONVANSİYONEL: ISITMA VE SOĞUTMA
2 KADEMELİ ISITMA
5, 6 KABLOLU

NOT: SİYAH TERMİNAL HARFLERİ TİPİKTİR, GRİ TERMİNAL HARFLERİ MARKAYA ÖZELDİR

NOT: SİYAH TERMİNAL HARFLERİ TİPİKTİR, GRİ TERMİNAL HARFLERİ MARKAYA ÖZELDİR

ISI POMPASI: ISITMA VE SOĞUTMA
SADECE TEK KADEMELİ
4, 5 KABLOLU

NOT: SİYAH TERMİNAL HARFLERİ TİPİKTİR, GRİ TERMİNAL HARFLERİ MARKAYA ÖZELDİR

ISI POMPASI: ISITMA VE SOĞUTMA
AUX / ACİL DURUM ISITMASI İLE
5, 6 KABLOLU

NOT: SİYAH TERMİNAL HARFLERİ TİPİKTİR, GRİ TERMİNAL HARFLERİ MARKAYA ÖZELDİR

DONANIM KURULUM SEÇENEKLERİ:

Termostatın devre kartında, #1'den #8'e kadar etiketlenmiş bir dizi DIP anahtarı bulunur. Bu anahtarların konumu, termostatın nasıl çalışacağını ve ayrıca LCD ekranında bilgilerin size nasıl iletileceğini değiştirecektir. Bu seçeneklerde herhangi bir değişiklik yaparsanız, aşağıdaki durumlardan biri olmadıkça değişiklikler tanınmaz: ISI/KAPALI/SOĞUTMA modu anahtarının konumunu değiştirin veya devre kartındaki "HW RST" (Donanım Sıfırlama) düğmesine basın. Bu düğmenin kullanımı, bu kılavuzun "GELİŞMİŞ ÖZELLİKLER" bölümünde daha ayrıntılı olarak açıklanmıştır.
Bu seçenek anahtarları çok küçüktür ve gözlük tornavidası, ince uçlu kalem, kürdan veya benzeri nesneler kullanılarak dikkatlice hareket ettirilmelidir. Aşağıdaki liste, her seçenek anahtarı için mevcut seçenekleri açıklamaktadır:

ANAHTAR #1 (SİSTEM): [KAPALI/SAĞ = FURN (fabrika ayarı)] Bu ayar, ısı pompası olmayan çoğu ısıtma sistemi için kullanılır. Bu ayar için örnekler: doğal gazlı fırın, sıcak su bazlı ısıtma ve yağlı ısıtma. [AÇIK/SOL = HP] Bir ısı pompası üniteniz varsa bu ayarı kullanın (dış mekan klima ünitesine benzer, ancak hem soğutma hem de ısıtma için kullanılır).
ANAHTAR #2 (TİP): [KAPALI/SAĞ = PROG (fabrika ayarı)] Termostat, günlük rutininize göre ayarladığınız sıcaklık programı dönemlerini izleyerek oda sıcaklığını kontrol eder. [AÇIK/SOL = MAN] Termostat, tıpkı mekanik veya programlanamayan bir model gibi manuel olarak çalışır. Bu çalışma yöntemi çok basittir ve yalnızca oda sıcaklığını ve ayarlanan sıcaklığı gösterir; sıcaklık programları, haftanın günleri veya saatler yoktur.
ANAHTAR #3 (DÖNEMLER): [KAPALI/SAĞ = 4 (fabrika ayarı)] Termostat, hem ısıtma hem de soğutmada dört sıcaklık programı dönemi kullanır (SABAH, GÜN, AKŞAM ve GECE). Her dönemin ayrı bir başlangıç saati ve ayarlanan sıcaklığı vardır. [AÇIK/SOL = 2] Termostat yukarıdakiyle aynı şekilde çalışır, ancak ısıtma ve soğutma için yalnızca iki sıcaklık programı dönemi vardır (GÜN ve GECE). Bu, tipik olarak gün içinde evdeyseniz ve yalnızca uyurken ayarlanan sıcaklığın farklı olması gerekiyorsa daha uygun olabilir.
ANAHTAR #4 (ÖLÇEK): [KAPALI/SAĞ = F (fabrika ayarı)] Tüm sıcaklık değerleri Fahrenheit ölçeği kullanılarak görüntülenir. [AÇIK/SOL = C] Bu ayar, tüm sıcaklık değerlerini Celsius ölçeği kullanılarak görüntüler.
ANAHTAR #5 (SAAT): [KAPALI/SAĞ = 12 SAAT (fabrika ayarı)] Bu ayar, saatleri ve sıcaklık programı dönemi başlangıç saati değerlerini ekranda ABD standardı AM ve PM değerlerini kullanarak görüntüler. [AÇIK/SOL = 24 SAAT] Bu ayar, saat ve sıcaklık programı dönemi başlangıç saati değerlerini ekranda 24 SAAT askeri saat biçimini kullanarak görüntüler (17:30 saat, 22:00 saat, AM/PM kullanmadan).
ANAHTAR #6 (GECİKME): [KAPALI/SAĞ = 5 DAKİKA (fabrika ayarı)] Bu, Isı veya Soğutma'nın otomatik olarak alternatif Açık veya Kapalı durumuna geçmeden önce Açık veya Kapalı kalması gereken minimum süreyi ayarlar. Bu dahili gecikme, sisteminizin hızlı döngü yapmasını önler ve özellikle soğutma üniteleri için ekipman koruması sağlar. 5 dakikalık ayar çoğu uygulama için uygundur. [AÇIK/SOL = 2 DAKİKA] Sisteminizin termostatın izin verdiğinden daha sık döngü yapması gerektiğini düşünüyorsanız, 2 dakikalık ayarı kullanabilirsiniz.
ANAHTAR #7 (GERİ KAZANIM): [KAPALI/SAĞ = DEVRE DIŞI (fabrika ayarı)] Erken Geri Kazanım özelliği, termostatın günlük sıcaklık programlarını izlerken, bir enerji tasarrufu geri çekme (GÜN ve GECE) programı döneminden bir konfor (SABAH ve AKŞAM) programı dönemi sıcaklığına nasıl geçtiğini etkiler. Bu devre dışı bırakıldığında, termostat yaklaşan bir dönemin başlangıç saatinde ayarlanan sıcaklıkta bir değişiklik yapar. [AÇIK/SOL = ETKİN] Erken Geri Kazanım özelliği, sisteminizin yeteneğini hesaplayacak ve evinizdeki sıcaklığın dönemin başlangıcına mümkün olduğunca yakın bir şekilde istenen ayar noktasına ulaşması için ısıtmayı veya soğutmayı erken açacaktır. Termostat bir geri kazanım gerçekleştirirken, ekranın üst kısmında mevcut sistem moduyla dönüşümlü olarak "GERİ KAZANIMDA" kelimeleri gösterilecektir.
ANAHTAR #8 (PİL İZLEME): [KAPALI/SAĞ = AÇIK (fabrika ayarı)] Bu ayar, pil seviyesini düzenli olarak izler ve pillerin değiştirilmesi gerekiyorsa ekranda "DÜŞÜK PİL" gösterir. Termostatta piller varken bu ayarı her zaman kullanın. [AÇIK/SOL = KAPALI] Bu ayar yalnızca termostatta fiziksel olarak pil KULLANMIYORSANIZ ve termostata tamamen sistemden ("C" kablo terminali) güç veriyorsanız geçerlidir.
GAZ / ELEKTRİK KAYDIRMALI ANAHTAR (FAN ÇALIŞMASI): Bu anahtar, devre kartında kendi başına fiziksel bir bileşendir ve yukarıda listelenen DIP anahtarlarından çok daha büyüktür. [AŞAĞI = GAZ (fabrika ayarı)] Bu ayar, ısıtma sisteminin üfleyici fanını otomatik olarak kendi başına kontrol etmesini sağlar. Tipik olarak "GAZ" ayarını kullanacak sistemler şunlardır: doğal gaz, propan veya yağlı fırınlar. Bu ayarın Soğutma modu çalışması üzerinde hiçbir etkisi yoktur. [YUKARI = ELEKTRİK/HP] Bu ayar, ısıtma istendiğinde sistemin üfleyici fanını çalıştırır ve termostat ISI modundayken kendi fanını kontrol etmeyen ısıtma sistemleri için gereklidir. Isı pompası sistemleri ve elektrikli ısıtma elemanına sahip üniteler tipik olarak bu ayarı gerektirir.

KURULUMU TAMAMLA

Donanım seçenekleri ayarlandıktan sonra, iki yeni Energizer® veya DURACELL® "AA" boyutunda alkalin pil takın. Pillerin pil yuvasında gösterilen işaretlere göre doğru yönde takıldığından emin olun. Donanım kurulum seçeneklerini değiştirmeden önce piller zaten takılıysa, yeni donanım seçeneği anahtar ayarlarını kabul etmek için ISI/KAPALI/SOĞUTMA Sistemi Modu anahtarının konumunu değiştirin.

ÖN PANEL ÖĞELERİ

Aşağıdaki bu iki öğe de termostat muhafazasının sağ tarafında bulunur.
ISI / KAPALI / SOĞUTMA, SİSTEM MODU ANAHTARI: Isıtma sisteminizi kontrol etmek için bu anahtarı ISI'ya ve soğutma sisteminizi kontrol etmek için SOĞUTMA'ya ayarlayın. KAPALI konumu hem ısıtma hem de soğutma ünitelerini devre dışı bırakır.
OTOMATİK / AÇIK, FAN MODU ANAHTARI: Bu anahtar OTOMATİK konumundayken, üfleyici fanı (sisteminizde varsa) ısıtma veya soğutma çalışırken otomatik olarak açılıp kapanacaktır. AÇIK konumundayken, üfleyici fanı ısıtma veya soğutma talebi olsun veya olmasın sürekli olarak çalışır, Sistem Modu anahtarı KAPALI konumundayken bile.
NOT: Fan Modu anahtarı yalnızca sisteminiz termostatın "G" kablo terminali için bir kablo sağlıyorsa, bir üfleyici fanını kontrol etmek için çalışır. Fan Modu anahtarının, üfleyici fanı olmayan sistemlerde (örneğin, sıcak su radyatör sistemi) hiçbir etkisi yoktur.

ÇALIŞMA TALİMATLARI

DOKUNMATİK EKRAN MENÜ İÇERİĞİ

• GÜN/SAAT AYARLA
• "ISI/SOĞUTMA" PROGRAMLARINI AYARLA/GÖZDEN GEÇİR (KAPALI modda mevcut değil)
• FİLTRE KULLANIMINI AYARLA/GÖZDEN GEÇİR
• "ISI/SOĞUTMA" ENERJİ KULLANIMINI GÖZDEN GEÇİR (KAPALI modda mevcut değil)
• SALINIM DEĞERİNİ AYARLA/GÖZDEN GEÇİR
• KLAVYE KİLİDİ KODUNU AYARLA (KAPALI modda mevcut değil)
• "ISI/SOĞUTMA" SICAKLIK DURDURMASINI AYARLA (KAPALI modda mevcut değil)
• SICAKLIK GERİ ÇEKME (KAPALI modda mevcut değil)

GÜNÜ VE SAATİ AYARLA

MENU (menü) düğmesine basın. Gösterilen ilk menü öğesi "GÜN/SAAT AYARLA"dır, OK (tamam) düğmesine basın. Gün yanıp sönerken, haftanın gününü ayarlamak için YUKARI veya AŞAĞI düğmesine basın. NEXT (sonraki) düğmesine basın ve saat yanıp sönmeye başlayacaktır. Saati ayarlamak için YUKARI veya AŞAĞI düğmesini kullanın, AM/PM göstergesinin doğru olduğundan emin olun. YUKARI veya AŞAĞI düğmelerini basılı tutmak, saat rakamlarının hızla kaymasını sağlayacaktır. Normal Çalışma ekranına dönmek için EXIT (çıkış) düğmesine basın.

ISITMA VE SOĞUTMA

Isıtma veya soğutma sisteminizin temel çalışması, Sistem Modu anahtarında ISI veya SOĞUTMA'yı seçerek elde edilebilir. Ekrandaki Ayarlanan Sıcaklık rakamlarına dokunun ve yanıp sönmeye başlayacaklardır. Yanıp sönerken, geçerli Ayarlanan Sıcaklığı ayarlamak için kullanabileceğiniz YUKARI ve AŞAĞI düğmeleri de gösterilecektir. Termostat ilk açıldığında, saat ayarlanana kadar fabrikadan önceden ayarlanmış varsayılan bir sıcaklık rutinini (aşağıda gösterilmiştir) izleyecektir.

Termostatın ısıtma veya soğutma yapmasını istediğini göstermek için ekranda göstergeler vardır. Isı modu anahtar konumunda, ekranda bir alev olacaktır. Sabit bir alev, termostatın ısıtma sisteminizin çalışmasını istemediği anlamına gelirken, yanıp sönen bir alev, ısıtma sisteminizin şu anda çalışıyor olması gerektiği anlamına gelir. Soğutma modu anahtar konumunda, ekranda bir kar tanesi olacaktır. Sabit bir kar tanesi, termostatın soğutma sisteminizin çalışmasını istemediği anlamına gelirken, yanıp sönen bir kar tanesi, soğutma sisteminizin şu anda çalışıyor olması gerektiği anlamına gelir.

ACİL ISI

(Yalnızca Isı Pompası Yapılandırması). Normal Isı modundayken, EMER (acil) düğmesine tek bir kez basmak Acil Isı modunu etkinleştirecektir. Acil Isı modundayken, ekranın üst kısmı "Isı Modu"ndan "Acil Isı"ya dönüşecektir. EMER (acil) düğmesine tekrar tek bir kez basmak Acil Isı'yı sona erdirecek ve normal Isı moduna geri dönecektir. Acil Isı modundayken bir güç kaybı olursa, güç geri geldikten sonra bile termostat Acil Isı modunda kalmaya devam edecektir.
Acil Isı modu, ısı pompası sisteminizin ilk aşamasının açılmasını engelleyecek ve birincil ısıtma kaynağı olarak yalnızca "W2" ısı terminalini (Yardımcı Isı) kullanacaktır. Bu, yalnızca dış sıcaklıklar verimli çalışmayı desteklemek için çok düşükse, ısı pompasının enerji israfını önlemekle kalmayacak, aynı zamanda dış sıcaklıklar üreticinin önerilerinin altındaysa ısı pompasında hasarı da önleyebilir. Her ısı pompasının farklı çalışma özellikleri olduğundan, ısı pompasını ne zaman devre dışı bırakacağınızı ve Acil Isı modunda ne zaman çalıştıracağınızı belirlemek için ısı pompası literatürünüze başvurmalısınız.

LCD EKRAN ARKA IŞIĞI

Ekran, gece veya düşük ışık seviyelerine sahip yerlerde görüntülemeye yardımcı olmak için aydınlatılır. Dokunmatik paneldeki herhangi bir alana basmak, ekranı yaklaşık 10 saniye boyunca aydınlatacaktır. Işık yanarken meydana gelen herhangi bir ekran basışı, 10 saniyelik zamanlayıcıyı sıfırlayacak ve ekranın ek 10 saniye daha aydınlatılmış kalmasına neden olacaktır.

SICAKLIK GEÇERSİZ KILMA

Normal Çalışma ekranındayken, Ayarlanan Sıcaklık rakamlarına basıp ardından YUKARI veya AŞAĞI düğmelerine basarak ayarlanan sıcaklık geçici olarak değiştirilebilir. Ayarlanan sıcaklık, bir sonraki yaklaşan program döneminin (Sabah, Gün, Akşam, Gece) başlangıç saatine ulaşıldığında bellekte depolanan programlanmış değere geri dönecektir. Geçici Bir Geçersiz Kılma yürürlükteyken, ekranında "ISI GEÇERSİZ KILMA" veya "SOĞUTMA GEÇERSİZ KILMA" kelimeleri gösterilecektir. Bir Geçersiz Kılma, ya HOLD (tut) düğmesine iki kez basılarak ya da mod anahtarını KAPALI konumuna getirip kısaca duraklayıp ardından ISI veya SOĞUTMA konumuna geri getirilerek iptal edilebilir. Normal Çalışma modundayken, ekranda "ISI MODU" veya "SOĞUTMA MODU" yazmalıdır.

MİNİMUM ÇALIŞMA SÜRESİ

Termostat, çok sık döngüden kaynaklanabilecek ısıtma veya soğutma sistemi hasarını önlemek için yükte ve yükte olmayan aktivasyonlar arasında varsayılan 5 dakikalık bir dahili zaman gecikmesine sahiptir. Ayarlanan sıcaklıkta manuel bir değişiklik yapıldığında ısıtma veya soğutma hemen açılmazsa, lütfen en az 5 dakika bekleyin ve sistem normal çalışmaya devam etmelidir.

SICAKLIK TUTMA

Sıcaklık Tutma, sabit bir ayarlanan sıcaklığı korumak için kullanılır. Bir Tutma başlatıldıktan sonra, termostat ayarlanan sıcaklığı süresiz olarak koruyacaktır. Termostatın yeterli gücü olduğu sürece, bir Tutma günlerce, haftalarca ve hatta aylarca kullanılabilir. Tutma moduna girmek için: HOLD (tut) düğmesine bir kez basın ve ekranda "ISI TUTMA" veya "SOĞUTMA TUTMA" kelimeleri görünecektir. Bir Tutmayı iptal etmek için HOLD (tut) düğmesine bir kez daha basın. Bir Sıcaklık Tutma sırasında bir şebeke güç kesintisi meydana gelirse, güç geri geldikten sonra bile termostat Tutma modunda kalmaya devam edecektir.
NOT: Termostatı uzun bir süre (gözetimsiz) Tutma modunda bırakmayı planlıyorsanız, ısıtma ve soğutma sisteminizin güvenilir bir şekilde çalışmasını sağlamak için ayrılmadan önce yeni Energizer® veya DURACELL® "AA" boyutunda alkalin piller takmanız önerilir.

STATİK UYARI

Bu termostat normal statik elektrik deşarjlarına karşı korunmaktadır, ancak aşırı kuru havalarda üniteye zarar verme riskini en aza indirmek için lütfen termostatınıza dokunmadan önce topraklanmış bir metal nesneye dokunun.

SICAKLIK PROGRAMLARI

Varsayılan olarak, bu termostatın hem Isı hem de Soğutma modu için 4 ayrı program dönemi vardır: SABAH, GÜN, AKŞAM ve GECE. Her dönem, bir sonraki dönemin başlangıç saatinde sona erer. Isı programları ISI modunda ayarlanır ve soğutma programları SOĞUTMA modunda ayarlanır.
NOT: Termostat günde 4 yerine yalnızca 2 dönem kullanacak şekilde yapılandırılmışsa (DONANIM KURULUM SEÇENEKLERİ), termostat yalnızca GÜN ve GECE dönemlerini kullanacaktır. SABAH ve AKŞAM dönemleri ekranda görünmeyecektir.
Aşağıdaki örnekler Isı modu kullanılarak gösterilmiştir. Soğutma modunda programlama, Sistem Modu anahtarı Soğutma konumundayken aynı şekilde yapılır.

SICAKLIK PROGRAMLARINI AYARLA

MENU (menü) düğmesine basın, ardından "ISI PROGRAMLARINI AYARLA/GÖZDEN GEÇİR" gösterilene kadar SCROLL (kaydır) düğmesine basın, ardından programlama ekranına girmek için OK (tamam) düğmesine basın. SABAH dönemi için başlangıç saatini ayarlamak için YUKARI ve AŞAĞI düğmelerini kullanın, ardından ilerlemek için NEXT (sonraki) düğmesine basın. SABAH dönemi için ayarlanan sıcaklığı ayarlamak için YUKARI ve AŞAĞI düğmelerini kullanın, ardından ilerlemek için NEXT (sonraki) düğmesine basın. Şimdi GÜN dönemi için başlangıç saatini ve ayarlanan sıcaklığı ayarlayın, ilerlemek için her birinden sonra NEXT (sonraki) düğmesine basın. AKŞAM ve GECE programı dönemleri için başlangıç saatlerini ve ayarlanan sıcaklıkları ayarlamak için bu aynı adımlara devam edin.
GECE dönemi bittiğinde, termostat Salı gününe ilerleyecek ve SABAH dönemi başlangıç saati yanıp sönecektir. Pazartesi dönemlerini ayarlamak için kullandığınız aynı adımları uygulayın, her bir yanıp sönen değerde ilerlemek için NEXT (sonraki) düğmesine basın.

PROGRAM KOPYALAMA ÖZELLİĞİ

Kopyalama özelliği, herhangi bir tek günün tüm program bilgilerini haftanın diğer herhangi bir gününe kopyalamanıza olanak tanır. Isı programlarını kopyalamak için termostatın Isı modunda olması ve soğutma programlarını kopyalamak için termostatın Soğutma modunda olması gerekir. Acil Isı (yalnızca ısı pompası yapılandırmaları) Isı sıcaklık programını kullanır. Bir sıcaklık programlama ekranındayken, "COPY" (kopyala) düğmesine bir kez basın. Ekranın üst kısmında kısaca "PROGRAMI KOPYALA" kelimeleri yanıp sönecek, ardından "ŞURADAN" ve "ŞURAYA" kelimeleri gelecektir. "ŞURADAN" kelimesinin altında haftanın yanıp sönen bir günü olacaktır. YUKARI ve AŞAĞI düğmelerini kullanarak, kopyalamak istediğiniz günü seçin. NEXT (sonraki) düğmesine bir kez basın. Kopyaladığınız gün artık sabit olmalı ve "ŞURAYA" kelimesinin altındaki gün yanıp sönmelidir. Kopyalamak istediğiniz günü seçmek için YUKARI ve AŞAĞI düğmelerini kullanın. COPY (kopyala) düğmesine tek bir kısa basış kopyalamayı gerçekleştirecek ve "ŞURAYA" kelimesinin altında yanıp sönen gün bir sonraki güne ilerleyecektir. Orijinal kaynak günden kalan günlere, birbiri ardına kopyalamaya devam etmek için COPY (kopyala) düğmesine kısa tek basışlar yapmaya devam edebilirsiniz. "ŞURAYA" kelimesinin altında yanıp sönerken YUKARI düğmesine basarak belirli günler atlanabilir. Normal Çalışma ekranına dönmek için EXIT (çıkış) düğmesine basın.

GELİŞMİŞ ÖZELLİKLER

SICAKLIK SALINIM AYARI, OFSET AYARI VE SICAKLIK KALİBRASYONU

NOT: Salınım ayarı, Ofset ayarı ve Kalibrasyon ayarlarının zamanında yapılması gerekir, aksi takdirde termostat zaman aşımına uğrayacak ve yaklaşık 10 saniye boyunca herhangi bir düğmeye basılmadığında bu ayar ekranlarından otomatik olarak çıkacaktır.

SALINIM AÇIKLAMASI: Bir termostat, oda sıcaklığı istenen ayar sıcaklığından saptığında ısıtma veya soğutma sisteminizi açıp kapatarak çalışır. Bu sapmanın miktarına Salınım denir. Genellikle sisteminiz saatte yaklaşık 3 ila 6 kez açılıp kapanmalıdır. Daha küçük bir salınım sayısı, sistemin daha sık açılıp kapanmasını sağlar, böylece oda sıcaklığı daha hassas ve sabit olur. Daha büyük bir salınım sayısı, sistemin her seferinde daha uzun süre açık kalmasını sağlar ve saatteki açılıp kapanma sayısını azaltır. Yalnızca bir Salınım ayarı vardır ve bu, hem Isıtma modunda hem de Soğutma modunda, birinci ve ikinci kademeler (varsa) için açma ve kapama noktalarını belirler. Salınım ayar aralığı #1 ile #9 arasındadır (0,25°F ila 2,25°F, 0,25°F derece artışlarla (veya Santigrat için 0,14°C ila 1,25°C, 0,14°C derece artışlarla)). Salınım numarası 1 varsayılan ayardır.
OFSET AÇIKLAMASI: Bu ayar derece sayısı olarak gösterilir ve doğası gereği Salınıma benzer, ancak bu yalnızca varsa ikinci (yardımcı) ısıtma kademesinin çalışmasını etkiler. Ofset için ayar aralığı 0°F ila 9°F derece (0°C ila 5°C derece) arasındadır. 0 dereceye ayarlandığında, ikinci ısıtma kademesi normal Isıtma modunda tamamen devre dışı bırakılır (Acil Durum Isıtma modu, ısı pompası yapılandırmaları için hala çalışacaktır). Ofset değeri, ikinci ısıtma kademesinin açılması için gereken ayar noktasından derece sayısını belirleyecektir. Bu ayar, ikinci ısıtma kademesinin birinci kademeye kıyasla çalıştırılması daha maliyetli olduğunda enerji tasarrufu yapmak için kullanılabilir.

SICAKLIK KALİBRASYONU AÇIKLAMASI: Bu termostattaki dahili sıcaklık sensörü fabrikada doğru bir şekilde kalibre edilmiştir ve çoğu durumda bu ayarda değişiklik yapılmasına gerek yoktur. Sıcaklık Kalibrasyonu özelliği, ölçülen sıcaklığı orijinal değerinden artı veya eksi 5°F (3°C) dereceye kadar manuel olarak kaydırmanıza olanak tanır. Bu özellik, aynı evde birden fazla termostat kullanılıyorsa, bu termostatı bir veya daha fazla termostatla eşleştirmek veya senkronize etmek için yararlı olabilir.
SALINIMI, OFSETİ VE KALİBRASYONU DEĞİŞTİRMEK İÇİN: MENU (menü) düğmesine basın, ardından ekranda "SET/REVIEW SWING VALUE" ("SALINIM DEĞERİNİ AYARLA/GÖZDEN GEÇİR") gösterilene kadar SCROLL (kaydırma) düğmesine basın, ardından OK (tamam) düğmesine basın. Ekranda "ADJUST VALUE SWING" ("SALINIM DEĞERİNİ AYARLA") sözcükleri ve tek bir yanıp sönen rakam görünecektir. Sayı değerini #1'den #9'a değiştirmek için YUKARI ve AŞAĞI düğmelerini kullanın. Salınım ayarını kabul etmek ve Ofset ayarına geçmek için NEXT (ileri) düğmesine basın.
Salınım değeri kabul edildikten sonra, ekranda "ADJUST VALUE OFFSET" ("OFSET DEĞERİNİ AYARLA") sözcükleri ve tek bir yanıp sönen sıcaklık rakamı görünecektir. Sayı değerini 0°F ile 9°F derece (0°C ila 5°C) arasında değiştirmek için YUKARI ve AŞAĞI düğmelerini kullanın. 0° (sıfır) derece ayarı, normal Isıtma modundayken 2. ısıtma kademesini devre dışı bırakır. Ofset ayarını kabul etmek ve Kalibrasyon ayarına geçmek için NEXT (ileri) düğmesine basın.
Ofset değeri kabul edildikten sonra, ekranda "ADJUST VALUE CAL" ("KALİBRASYON DEĞERİNİ AYARLA") sözcükleri ve tek bir yanıp sönen sıcaklık rakamı görünecektir. Sayı değerini – 5°F ile +5°F (–3°C ile +3°C) arasında değiştirmek için YUKARI ve AŞAĞI düğmelerini kullanın. 0° (sıfır) derece ayarı varsayılan değerdir ve görüntülenen oda sıcaklığını ölçülen değerden değiştirmeyecektir. Kalibrasyon ayarını kabul etmek ve Salınım ayarına geri dönmek için NEXT (ileri) düğmesine basın. Üç ayar değerinizi gözden geçirmek için NEXT (ileri) düğmesine basmaya devam edebilir veya Normal Çalışma ekranına dönmek için EXIT (çıkış) düğmesine basabilirsiniz.

GERİ ÇEKME ÖZELLİĞİ

Geri çekme özelliği, hem Sıcaklık Geçersiz Kılma hem de Sıcaklık Bekletmeye benzer, çünkü her ikisi de programlanmış bir günlük rutin izlemek yerine sabit bir ayar sıcaklığını korumak için kullanılır. Geri Çekme, 1-12 saat veya 1-30 gün arasında ayarlayabileceğiniz daha uzun bir süre sürebilen bir Sıcaklık Geçersiz Kılma ile aynı olarak kabul edilebilir. Varsayılan olarak, Isıtma modunda bir Geri Çekme etkinleştirildiğinde, kullanılan ayar sıcaklığı mevcut ayar sıcaklığından 5F (3C) derece daha düşük olacaktır. Soğutma modu için, kullanılan ayar sıcaklığı mevcut ayar sıcaklığından 5F (3C) derece daha yüksek olacaktır.

NOT: Geri çekme ayarlarının zamanında yapılması gerekir, aksi takdirde termostat zaman aşımına uğrayacak ve yaklaşık 10 saniye boyunca herhangi bir düğmeye basılmadığında bu ayar ekranlarından otomatik olarak çıkacaktır.

GERİ ÇEKME BAŞLATMAK İÇİN: MENU (menü) düğmesine basın, ardından "TEMPERATURE SETBACK" ("SICAKLIK GERİ ÇEKME") gösterilene kadar SCROLL (kaydırma) düğmesine basın, ardından OK (tamam) düğmesine basın. Ekranda "OVERRIDE LEFT" ("GEÇERSİZ KILMA KALAN") sözcükleri ve iki rakam ve "HRS" sözcüğü görünecektir. Sabit bir ayar sıcaklığını ne kadar süreyle korumak istediğinizin süresini ayarlamak için YUKARI ve AŞAĞI düğmelerini kullanın (1 ila 12 saat arası). Süreyi 12 saatten daha uzun süreye ayarlamak istiyorsanız, YUKARI düğmesine basmaya devam edin. Ekran, "HRS" kalandan "DAYS" kalana dönüşecek ve 1 ila 30 gün arasında bir süre kullanılabilecektir. İstediğiniz Geri Çekme süresini seçtikten sonra, ilerlemek için NEXT (ileri) düğmesine basın. Ekran, "OVERRIDE LEFT" ("GEÇERSİZ KILMA KALAN") kalandan "OVERRIDE TEMPERATURE" ("GEÇERSİZ KILMA SICAKLIĞI") değerine dönüşecektir. Geri Çekme süresi boyunca kullanılacak istediğiniz Ayar Sıcaklığını seçmek için YUKARI ve AŞAĞI düğmelerini kullanın. Tamamlandığında, ayarı kabul etmek ve Normal Çalışma ekranına dönmek için NEXT (ileri) düğmesine basın.

GERİ ÇEKMEYİ İPTAL ETMEK İÇİN: Bir Geri Çekme, HOLD (bekletme) düğmesine iki kez basılarak veya mod anahtarını OFF (kapalı) konumuna getirerek, kısa bir süre duraklayarak ve ardından HEAT (ısıtma) veya COOL (soğutma) konumuna geri getirerek iptal edilebilir. Normal Çalışma modundayken, ekranda "HEAT MODE" ("ISITMA MODU") veya "COOL MODE" ("SOĞUTMA MODU") yazmalıdır.

SICAKLIK LİMİT DURDURUCULARI

İki bağımsız ayar sıcaklığı limit durdurucusu vardır: maksimum ısı ayar sıcaklığı ve minimum soğuk ayar sıcaklığı. Bu durdurucular, bir kullanıcının Sıcaklık Geçersiz Kılma veya Bekletme gibi normal eylemler gerçekleştirmesini engellemez. Isı Limit Durdurucu, ayar sıcaklığının ısı limit ayarından daha yükseğe ayarlanmasını engeller. Soğuk Limit Durdurucu, ayar sıcaklığının soğuk limit ayarından daha düşüğe ayarlanmasını engeller. Bu sıcaklık durdurucularının her biri, birer derece artışlarla kullanıcı tarafından ayarlanabilir ve bu ayarlar, yetkisiz kurcalamayı önlemek için seçilebilir 2 haneli bir kodla korunur. Varsayılan olarak, bu 2 haneli kod "00"dır ve sıcaklık durdurucuları bu kodla olduğu gibi kullanılabilir.

NOT: Sıcaklık Limit Durdurucu ayarlarının zamanında yapılması gerekir, aksi takdirde termostat zaman aşımına uğrayacak ve yaklaşık 10 saniye boyunca herhangi bir düğmeye basılmadığında ayar ekranlarından otomatik olarak çıkacaktır.

Aşağıdaki örnekler, Isıtma modu için maksimum ayar sıcaklığının ayarlanması için gösterilmiştir. Soğutma modu için Sıcaklık Limit Durdurucusunu ayarlamak, Sistem Modu anahtarı Soğutma konumundayken aynı şekilde yapılır ve bunun yerine soğutma için minimum ayar sıcaklığını ayarlarsınız. Bir Sıcaklık Durdurma Kilit Kodu seçildikten sonra, bu aynı kod hem Isıtma hem de Soğutma sıcaklık durdurucuları için kullanılır.
SICAKLIK LİMİT DURDURUCUSUNU AYARLAMAK İÇİN:
MENU (menü) düğmesine basın, ardından "SET HEAT TEMP STOP" ("ISITMA SICAKLIK DURDURUCUSUNU AYARLA") gösterilene kadar SCROLL (kaydırma) düğmesine basın, ardından OK (tamam) düğmesine basın. Ekranda "ENTER CODE" ("KOD GİRİN") ve "TEMP STOP" ("SICAKLIK DURDURUCU") sözcükleri ve solda iki rakam görünecektir. Geçerli Sıcaklık Durdurma Kilit Kodunu girmek için YUKARI ve AŞAĞI düğmelerini kullanın (varsayılan olarak "00"). İlerlemek için NEXT (ileri) düğmesine basın. Girilen kod geçerli Sıcaklık Durdurma Kilit Koduyla eşleşmiyorsa, "WRONG CODE" ("YANLIŞ KOD") sözcükleri kısaca yanıp sönecek ve doğru kodu tekrar girmeyi deneyebilirsiniz. Geçerli kod doğru girildiyse, istediğiniz Sıcaklık Durdurma Kilit Kodunu başka bir şeyle değiştirme olanağına sahip olacaksınız. Ekranda "SET CODE" ("KOD AYARLA") ve "TEMP STOP" ("SICAKLIK DURDURUCU") sözcükleri ve solda iki rakam görünecektir. Kullanılacak istediğiniz Sıcaklık Durdurma Kilit Kodunu girmek için YUKARI ve AŞAĞI düğmelerini kullanın ve ilerlemek için NEXT (ileri) düğmesine basın.
Ekranda "SET HEAT RANGE STOP" ("ISITMA ARALIĞI DURDURUCUSUNU AYARLA") sözcükleri ve ortada iki büyük sıcaklık rakamı görünecektir. İstediğiniz maksimum ısı ayar sıcaklığı değerini (veya Soğutma modu için minimum ayar sıcaklığı değerini) ayarlamak için YUKARI ve AŞAĞI düğmelerini kullanın. Tamamlandığında, ayarı kabul etmek ve Normal Çalışma ekranına dönmek için NEXT (ileri) düğmesine basın.

SICAKLIK DURDURMA KİLİT KODUNUZU UNUTURSANIZ: Kod, aşağıdaki adımları uygulayarak fabrika varsayılanı "00" olarak sıfırlanabilir. Sistem Modu anahtarı Isıtma veya Soğutma konumundayken başlayın, ardından OFF (kapalı) konumuna geçin. HOLD (bekletme), NEXT (ileri) ve OK (tamam) düğmelerini aynı anda en az 10 saniye basılı tutun. Ekran, Sıcaklık Durdurma Kilit Kodunun fabrika varsayılanı olan "00" olarak başarıyla sıfırlandığını doğrulamak için kısaca "00" gösterecektir.

TUŞ TAKIMI KİLİDİ

Termostat ayarlarınızın yetkisiz kurcalanmasını önlemek için dokunmatik panel düğmelerini kilitleyebilirsiniz.

NOT: Bu tuş takımı kilitleme talimatlarının zamanında yapılması gerekir, aksi takdirde termostat zaman aşımına uğrayacak ve yaklaşık 10 saniye boyunca herhangi bir düğmeye basılmadığında tuş takımı kilitleme ekranlarından otomatik olarak çıkacak ve Normal Çalışma ekranına dönecektir.

TUŞ TAKIMINI KİLİTLEMEK İÇİN: Sistem Modu anahtarı Isıtma veya Soğutma konumunda olmalıdır. MENU (menü) düğmesine basın, ardından "SET KEYBOARD LOCK CODE" ("KLAVYE KİLİT KODUNU AYARLA") gösterilene kadar SCROLL (kaydırma) düğmesine basın, ardından OK (tamam) düğmesine basın. Ekranda "ENTER CODE" ("KOD GİRİN") sözcükleri ve solda dört rakam görünecektir. Termostatı kilitlemek için kullanmak istediğiniz 4 haneli bir kod seçin. Hangi rakamın seçildiğini görmek için NEXT (ileri) düğmesini kullanarak her bir rakamı ayrı ayrı değiştirmek için YUKARI ve AŞAĞI düğmelerini kullanın. OK (tamam) düğmesine basmak, ekranda gösterilen 4 haneli kodu kullanarak termostat dokunmatik panelini kilitleyecek ve termostatın artık kilitli olduğunu doğrulamak için bir asma kilit gösterilerek Normal Çalışma ekranına dönecektir.

TUŞ TAKIMININ KİLİDİNİ AÇMAK İÇİN: Asma kilit simgesine basın ve ekranda "UNLOCK KEYBOARD?" ("KLAVYE KİLİDİNİ AÇ?") sözcükleri görünecektir. Kilit açma kodunu girmeye devam etmek için OK (tamam) düğmesine basın (veya iptal etmek için EXIT (çıkış) düğmesine basın). Ekranda "ENTER CODE" ("KOD GİRİN") sözcükleri ve solda dört rakam görünecektir. Termostatı ilk kilitlemek için kullanılan uygun kilit açma kodunu girmeniz gerekecektir. Hangi rakamın seçildiğini görmek için NEXT (ileri) düğmesini kullanarak her bir rakamı ayrı ayrı değiştirmek için YUKARI ve AŞAĞI düğmelerini kullanın. Ekranda doğru kilit kodu girildiğinde, OK (tamam) düğmesine basmak termostatın kilidini açacaktır. Girilen kod geçerli tuş takımı kilit koduyla eşleşmiyorsa, "WRONG CODE" ("YANLIŞ KOD") sözcükleri kısaca yanıp sönecek ve doğru kodu tekrar girmeyi deneyebilirsiniz.

TUŞ TAKIMI KİLİT KODUNUZU UNUTURSANIZ: Aşağıdaki adımlar termostata yeniden erişim sağlayabilir. Termostatın ön kısmını duvardan çıkarın ve termostat devre kartındaki "HW RST" HARDWARE RESET (donanım sıfırlama) düğmesine kısaca basın. Bu düğmenin kullanımı hakkında daha fazla bilgi bu bölümün ilerleyen kısımlarında açıklanmıştır.

HAVA FİLTRESİ İZLEME

Bir üfleyici fanı ve hava kanalları kullanan çoğu sistemde, değiştirilebilir veya temizlenmesi gereken bir hava filtresi bulunur. Filtre genellikle üfleyici fanının bulunduğu hava işleyicide bulunur. Bu termostat özelliği, sisteminizin filtresi için uygun bakım ve/veya periyodik değiştirme aralıklarını takip etmenize yardımcı olur.
Hava Filtresi İzleme, Filtre İzleme'nin son sıfırlanmasından bu yana meydana gelen filtre kullanım süresini sayar. Bu özellik yalnızca bilgi amaçlıdır ve ısıtma veya soğutma ekipmanınızın veya termostatın çalışmasını etkilemez. Filtre kullanım süresi dolduğunda, ekranda "CHANGE FILTER" ("FİLTREYİ DEĞİŞTİR") sözcükleri görünecek ve mevcut GÜN ve DÖNEM ile dönüşümlü olarak görüntülenecektir.

FİLTRE BİLGİLERİNE ERİŞMEK İÇİN: MENU (menü) düğmesine basın, ardından "SET/REVIEW FILTER USAGE" ("FİLTRE KULLANIMINI AYARLA/GÖZDEN GEÇİR") gösterilene kadar SCROLL (kaydırma) düğmesine basın, ardından OK (tamam) düğmesine basın. Ekranda "FILTER USAGE COUNT" ("FİLTRE KULLANIM SAYISI") sözcükleri ve filtre sayacının son sıfırlanmasından bu yana geçen toplam saat sayısı görünecektir. İlerlemek için NEXT (ileri) düğmesine basın.
Ekranda "FILTER USAGE RESET?" ("FİLTRE KULLANIMINI SIFIRLA?") sözcükleri görünecektir. Filtre sayacını mevcut limit ayarının başlangıcına sıfırlamak için OK (tamam) düğmesine basın. İlerlemek için NEXT (ileri) düğmesine basın.
Ekranda "ADJUST VALUE FILTER LIMIT" ("FİLTRE LİMİT DEĞERİNİ AYARLA") sözcükleri görünecektir. Bu, Normal Çalışma ekranında "CHANGE FILTER" ("FİLTREYİ DEĞİŞTİR") göstermeden önce kaç filtre çalışma saatinin geçebileceği için geçerli ayar değerini gösterir. Bu ayar için ayar aralığı 0 saat ile 2000 saat arasındadır ve varsayılan değer 720 saattir. 0 (sıfır) saatlik bir filtre limit ayarı, filtre izleme özelliğini devre dışı bırakır. Tamamlandığında, tüm ayarları kaydetmek ve Normal Çalışma ekranına dönmek için EXIT (çıkış) düğmesine basın.
NOT: Hava filtreleri, kaç gün için derecelendirildiklerine göre satılır. Bir günlük filtre çalışma süresi aslında yalnızca 8 saat olarak kabul edilir (tam 24 değil, çünkü ısıtma ve/veya soğutma sisteminiz zamanın yalnızca yaklaşık üçte biri kadar çalışır). "90 günlük" bir filtre için 720 saatlik bir limit ayarı kullanılmalı ve "30 günlük" bir filtre için 240 saatlik bir limit ayarı kullanılmalıdır.

ENERJİ KULLANIMI İZLEME

Termostatınız, ısıtma ve soğutma sistemleriniz için "açık kalma süresini" kaydeden bir zamanlayıcı içerir. Hem Isıtma hem de Soğutma modları için görüntülenebilen üç kayıt vardır:
1) Bugün için sistemin şimdiye kadarki çalışma süresi.
2) Dün için sistemin çalışma süresi.
3) Zamanlayıcı sıfırlandığından beri toplam kümülatif sistem çalışma süresi.

Isı Enerjisi Kullanımı bilgileri, Sistem Modu anahtarı Isıtma konumundayken gösterilir ve Soğuk Enerji Kullanımı bilgileri, Sistem Modu anahtarı Soğutma konumundayken gösterilir. Aşağıdaki örnekler, Isıtma modundayken Enerji Kullanımını görüntülemek için gösterilmiştir. Soğutma modu bilgilerini görüntülemek, Soğutma modunda aynı şekilde yapılır.

ENERJİ KULLANIMI ZAMANLAYICILARINI GÖRÜNTÜLEMEK İÇİN: MENU (menü) düğmesine basın, ardından "REVIEW HEAT ENERGY USAGE" ("ISITMA ENERJİ KULLANIMINI GÖZDEN GEÇİR") gösterilene kadar SCROLL (kaydırma) düğmesine basın, ardından OK (tamam) düğmesine basın. Ekranda "TODAYS ENERGY USAGE" ("BUGÜNKÜ ENERJİ KULLANIMI") sözcükleri ve ısıtma sisteminin çalışma süresi (saat ve dakika için "SS:DD" olarak görüntülenir) görünecektir. Bugünün Kullanımı, Dünün Kullanımı ve ısı modu için Toplam Kümülatif Kullanım arasında geçiş yapmak için NEXT (ileri) düğmesini kullanın. NOT: Toplam Kümülatif Kullanım için, zamanlayıcı maksimum 99 saat 59 dakikaya kadar kayıt yapacak, ardından ekran ortasında iki nokta üst üste olmadan yalnızca saatler için "SSSS" olarak değişecektir.
Toplam Kümülatif Kullanımdan sonra NEXT (ileri) düğmesine basmak, ekranın üst kısmında "TOTAL USAGE RESET?" ("TOPLAM KULLANIM SIFIRLANSIN MI?") sözcüklerini gösterecektir. Bu ekranda OK (tamam) düğmesine basmak, Isı Enerjisi Kullanımı zamanlayıcısını temizleyecek ve 0'dan (sıfır) başlayacaktır. Normal Çalışma ekranına dönmek için EXIT (çıkış) düğmesine basın.

DONANIM SIFIRLAMA

Donanım Sıfırlama düğmesi ("HW RST" etiketli), devre kartının sağ tarafına doğru, HW pil yuvasının hemen altında bulunan küçük, yuvarlak bir basma düğmesidir. Bu düğmeye basmak, LCD RST ekranının tamamen dolmasına, ısıtma ve soğutma yükü rölelerinin kapanmasına, Donanım Kurulum Seçeneği anahtarlarının konumunu okumasına ve termostat bileşenlerinin dahili bir sistem kontrolünü gerçekleştirmesine neden olur. Termostatınız düzensiz bir şekilde davranıyor gibi görünüyorsa, Donanım Sıfırlama düğmesine basmak bu davranışı düzeltebilir. Bir donanım sıfırlaması yapıldığında sıcaklık programları silinmez, ancak saatin mevcut gün ve saate uyacak şekilde değiştirilmesi gerekecektir.

YAZILIM SIFIRLAMA

Yazılım Sıfırlama düğmesi ("SW RST" etiketli), devre kartının sağ tarafına doğru, SW pil yuvasının hemen altında bulunan küçük, yuvarlak bir basma düğmesidir. Bir Yazılım Sıfırlaması, tüm RST ısıtma ve soğutma sıcaklık programlarını ve Salınım, Ofset ve Kalibrasyon gibi kullanıcı tarafından ayarlanabilen tüm yazılım değerlerini orijinal fabrika varsayılan değerlerine silmek için kullanılır. Bir Yazılım Sıfırlaması gerçekleştirmek için, Yazılım Sıfırlama düğmesini en az 5 saniye basılı tutun. LCD ekran tamamen dolacak ve ardından normale dönecektir. Bir Yazılım Sıfırlaması yapıldıktan sonra bile termostat mevcut gün ve saati koruyacaktır.

KOMPRESÖR KORUMA BAYPASI

Bu isteğe bağlı özellik, kurulumcunun veya servis teknisyeninin yerleşik kompresör koruma gecikmelerini geçici olarak devre dışı bırakmasına olanak tanır. Bu, kurulum tamamlandıktan sonra ısıtma ve soğutma sistemlerini teşhis etmek ve test etmek için en kullanışlıdır ve normal çalışma sırasında kullanılmamalıdır. Bu özelliği etkinleştirmek için, Sistem Modu anahtarı Isıtma veya Soğutma konumundayken başlayın, ardından OFF (kapalı) konumuna geçin. OK (tamam) düğmesini en az 5 saniye basılı tutun. Termostat, bu özelliğin etkinleştirildiğini doğrulamak için tek bir bip sesi çıkaracaktır. Tüm kompresör koruma gecikmeleri (tüm çalışma modlarında) 5 dakika süreyle devre dışı bırakılacaktır. 5 dakikalık süre dolduktan sonra, termostat otomatik olarak normal çalışmaya dönecektir.

PİL DEĞİŞİMİ

Bu termostat, iki adet "AA" alkalin pille çalışır. Güvenilir çalışmayı sağlamak için piller EN AZ yılda bir kez değiştirilmelidir (veya ekranın alt kısmında "LO-BATTERY" (DÜŞÜK PİL) simgesi görünürse daha erken). Piller, termostatın arkasında, devre kartının üst kısmında bulunur. Termostatın ön kısmı, termostat gövdesinin üst ve alt kısmında bulunan ve üst ve alt kenarların ortasında bulunan büyük girintilerden düz bir şekilde dışarı çekilerek arka yarıdan ayrılabilir.
Yeni piller takarken, yalnızca yepyeni Energizer® veya DURACELL®, "AA" boyutunda alkalin piller kullanmanızı öneririz. Lütfen doğru kurulumu sağlamak için pil bölmesinde gösterilen polarite işaretlerine dikkat edin. İşiniz bittiğinde, termostatın önünü tabana hizalayın ve ön ve arka yarımları düzgün bir şekilde birbirine kenetlemek için sıkıca bastırın.

TEKNİK YARDIM

Bu termostatı kurarken veya kullanırken herhangi bir sorun yaşarsanız, lütfen kullanım kılavuzunu dikkatlice ve iyice inceleyin. Yardıma ihtiyacınız olursa, lütfen Pazartesi'den Cuma'ya Doğu Standart Saati ile 08:00 ile 16:30 arasındaki normal çalışma saatlerinde 856-234-8803 numaralı telefondan Teknik Yardım departmanımızla iletişime geçin. Ayrıca, günün veya gecenin herhangi bir saatinde http://www.luxproducts.com adresinden çevrimiçi olarak teknik yardım alabilirsiniz. Web sitemiz size sorun giderme kılavuzları, en sık sorulan teknik soruların yanıtlarını sunar ve ayrıca sorularınızı uygun gördüğünüzde teknik destek personelimize e-posta ile göndermenize olanak tanır.

SINIRLI GARANTİ

Bu ünite, orijinal satın alma tarihinden itibaren üç yıl içinde malzeme veya işçilikteki kusurlar nedeniyle arızalanırsa, LUX kendi tercihine bağlı olarak onu onaracak veya değiştirecektir. Bu garanti, kaza, yanlış kullanım veya kurulum talimatlarına uyulmaması nedeniyle oluşan hasarları kapsamaz. Zımni garantiler, orijinal satın alma tarihinden itibaren üç yıl ile sınırlıdır. Bazı eyaletler, zımni bir garantinin ne kadar süreceği konusunda sınırlamalara izin vermez, bu nedenle yukarıdaki sınırlama sizin için geçerli olmayabilir. Lütfen arızalı veya kusurlu üniteleri, satın alma kanıtıyla birlikte satın alma işleminin yapıldığı yere iade edin. Termostatı iade etmeden önce lütfen "TEKNİK YARDIM" bölümüne bakın. Alıcı, bu ünitenin kurulumu ve kullanımından kaynaklanan arızi ve dolaylı hasarlar için tüm riskleri ve sorumluluğu üstlenir. Bazı eyaletler, arızi veya dolaylı hasarların hariç tutulmasına izin vermez, bu nedenle yukarıdaki hariç tutma sizin için geçerli olmayabilir. Bu garanti size belirli yasal haklar verir ve eyaletten eyalete değişen başka haklarınız da olabilir. Yalnızca ABD ve Kanada'da geçerlidir.

CIVA UYARISI VE GERİ DÖNÜŞÜM BİLDİRİMİ:

Civa tehlikeli bir madde olarak kabul edilir. Bu ürün, kapalı bir tüpte civa içeren bir termostatın yerine geçiyorsa, geri dönüşüm ve uygun imha ile ilgili talimatlar için yerel atık yönetimi yetkilinizle iletişime geçin. Eyaletinizde çöpe atmak yasa dışı olabilir.
