BIGTREETECH SKR Mini E3 V3.0 Motherboard qo'llanmasi.

Ko'rsatma

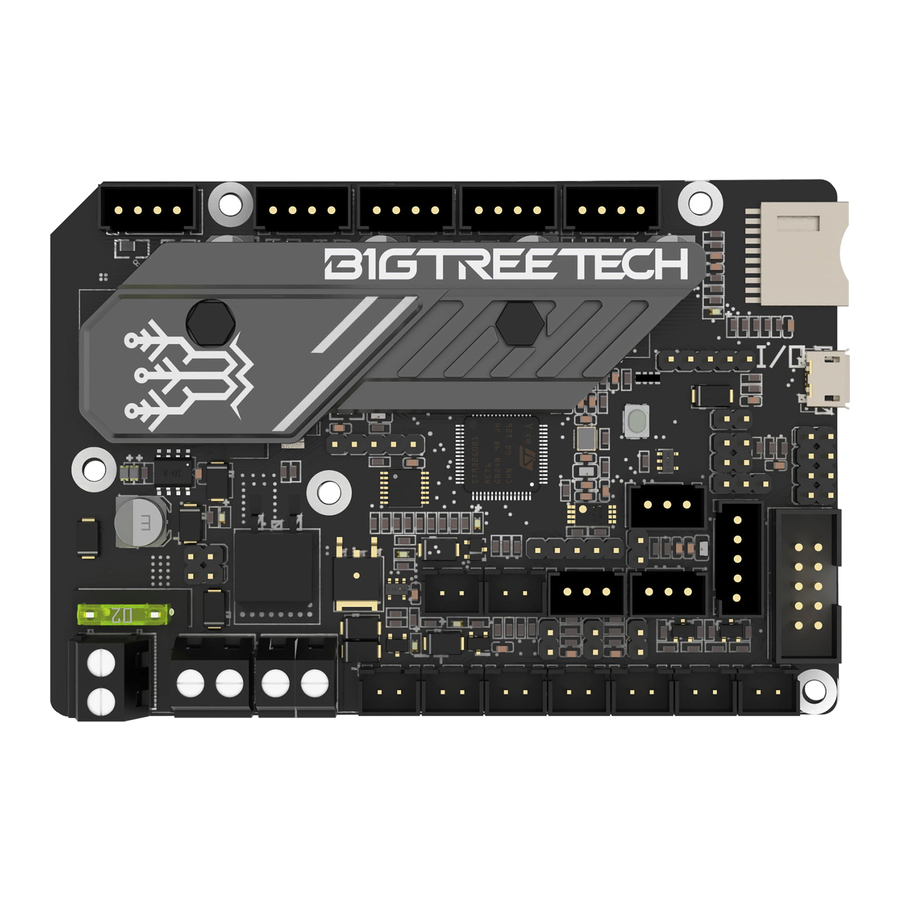

BTT SKR MINI E3 V3.0 - bu Shenzhen Big Tree Technology Co., Ltd kompaniyasining 3D bosib chiqarish guruhi tomonidan ishlab chiqilgan Ender3 uchun mo'ljallangan anakart. Bu Ender3 ning original anakartini mukammal almashtirishdir.

Xususiyatlar

• Qayta ishlangan anakart ID (Industrial Design) uni chiroyli qiladi
• STMicroelectronics G0 seriyali MCU STM32G0B1RET6 ni qabul qiladi
• Yaxshilangan issiqlik qabul qilgich issiqlik tarqalishini yaxshilaydi
• Termistor kirishlari Vin ga qisqa tutashuvdan himoyalangan
• Uchinchi PWM boshqariladigan sovutish fanining chiqishi qo'shildi
• MiniUSB interfeysi o'rniga MicroUSB ni qabul qiling
• SPI chiqish sarlavhasi uchun +3.3V quvvat manbai qo'shildi

Parametrlar

Anakart LED ma'nolari

• Anakart yoqilganda:
  • Quvvat LED = Qizil. Doimiy yonib turadi = Normal quvvat manbai
  • Holat LED = Qizil. Dasturiy ta'minot yangilanishi paytida miltillaydi. Aks holda dasturiy ta'minot tomonidan boshqariladi
  • D8 issiq to'shak HB holat indikatori uchun yashil chiroq: isitishda doimo yonadi, isitilmaganda o'chadi;
  • D6 isitish novdasi E0 holat indikatori uchun yashil chiroq: D6 isitish novdasi E0 holat indikatori uchun yashil chiroq: isitish, isitilmaganda o'chadi; isitishda doimo yonadi, isitilmaganda o'chadi;
  • D10 CNC fan FAN0 holat indikatori uchun yashil chiroq : ochiq bo'lganda yonadi, D6 isitish novdasi E0 holat indikatori uchun yashil chiroq: yopiq bo'lganda o'chadi. isitishda doimo yonadi, isitilmaganda o'chadi;
  • D7 CNC fan FAN1 holat indikatori uchun yashil chiroq: ochiq bo'lganda yonadi, yopiq bo'lganda o'chadi.
  • D3 CNC fan FAN2 holat indikatori uchun yashil chiroq : ochiq bo'lganda yonadi, yopiq bo'lganda o'chadi.
  • D9 SD karta holat indikatori uchun yashil chiroq: SD ga kiritilganda yonadi, chiqarilganda o'chadi.

Anakart va kompyuterning aloqasi

• Anakart USB interfeysi yordamida kompyuter bilan aloqa qilishi mumkin. Xuddi shu USB interfeysi Raspberry pi yoki boshqa xost qurilmasi bilan aloqa qilish uchun ishlatilishi mumkin.


Anakart interfeyslari

Hajm diagrammasi

Ulanish diagrammasi

Sensorsiz uyga qaytish funktsiyasi

Ko'rsatilgandek, Sensorsiz uyga qaytish funktsiyasini tanlash uchun mos keladigan o'qlarni sakrash qopqoqlari bilan ulang
ESLATMA: Agar siz ushbu funktsiyani tanlasangiz, tashqi ENDSTOP dan foydalana olmaysiz!

BLtouch, TFT, RGB interfeyslari uchun 5V quvvat manbai

1. O'rnatilgan 5V PSU dan foydalanish uchun quyidagi rasmda ko'rsatilgan pinlarni jumper yordamida qisqartiring.

2. Tashqi BIGTREETECH DCDC5V V1.0 modulidan foydalanish uchun quyidagi rasmda ko'rsatilgan pinlarni jumper yordamida qisqartiring.


Sovutish fanini ulash

Butun mashinani sovutishni amalga oshirish uchun fanni FAN2 orqali ulang.
Shikastlanmaslik uchun ish kuchlanishi kirish quvvat manbai kuchlanishi bilan bir xil ekanligiga e'tibor bering.

BIGTREETECH Relay V1.2 ga ulanish

BTT UPS 24V V1.0 ga ulanish

Neopixel chiroqqa ulanish

BL touch ga ulanish

Anakartning dasturiy ta'minoti

Paketda sinov uchun dasturiy ta'minot (Ender3) mavjud bo'lib, uni to'g'ridan-to'g'ri ishlatish yoki ehtiyojlaringizga qarab o'zgartirish mumkin.

• Dasturiy ta'minotni qanday olish mumkin
  Mijozlarga xizmat ko'rsatish yoki texnik yordamimizga murojaat qiling;
  Yuklab olish uchun veb-saytimizga kiring: https://github.com/bigtreetech
• Anakart dasturiy ta'minotini yangilash
  firmware.bin faylini SD karta ildiz katalogiga nusxalash
  ESLATMA: Fayl nomini o'zgartirmang!
  SD kartani uyaga joylashtiring, qayta yoqing yoki qayta o'rnating, yangilanish 10S dan keyin yakunlanadi va yangilanish paytida holat LEDining qizil miltillashini ko'rishingiz kerak.
• Anakart dasturiy ta'minotini DIY uchun BTT SKR MINI E3 V3.0-PIN.pdf ga qarang.

• SD kartadagi dasturiy ta'minotning matn shakli va fayl nomi "firmware.bin" dan o'zgartirilishi mumkin emas.
• Quvvatni yoqishdan oldin simlarni ulash kerak.
• LCD ekran faqat CR10_STOCKDISPLAY interfeysiga ega LCD12864 ekranini qo'llab-quvvatlaydi.
