BIGTREETECH SKR Mini E3 V3.0 аналық платасының нұсқаулығы.

Нұсқау

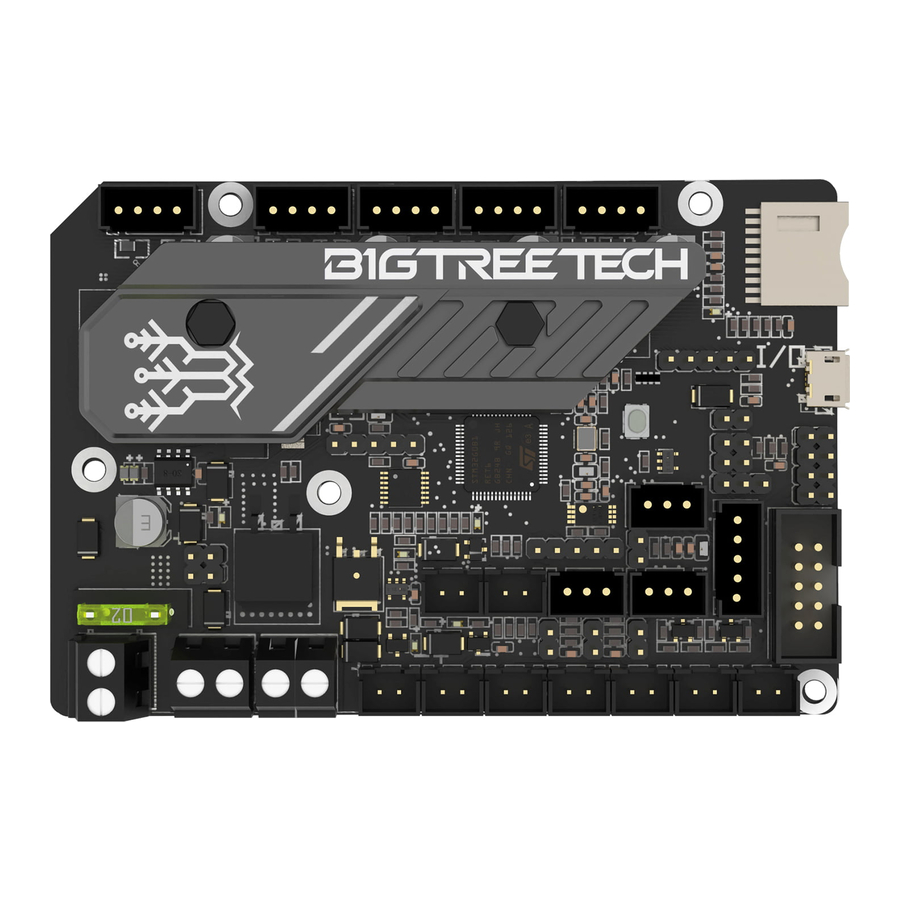

BTT SKR MINI E3 V3.0 — Shenzhen Big Tree Technology Co., Ltd. компаниясының 3D басып шығару тобы әзірлеген Ender3 үшін арналған аналық плата. Бұл Ender3-тің түпнұсқа аналық платасын тамаша ауыстыру.

Ерекшеліктері

• Қайта жасалған аналық платаның ID (Industrial Design) дизайны оны әдемі етеді
• STMicroelectronics G0 сериялы MCU STM32G0B1RET6 қабылдайды
• Жаңартылған жылу таратқыш жылудың таралуын жақсартады
• Термистор кірістері Vin-ге қысқа тұйықталудан қорғалған
• Үшінші PWM басқарылатын салқындату желдеткішінің шығысы қосылды
• MiniUSB интерфейсінің орнына MicroUSB қабылданды
• SPI шығыс қосқышы үшін +3.3V қуат көзі қосылды

Параметрлері

Аналық платаның LED индикаторларының мағынасы

• Аналық плата қосылған кезде:
  • Power LED = Қызыл. Тұрақты жану = Қалыпты қуат көзі
  • Status LED = Қызыл. Бағдарламалық құралды жаңарту кезінде жыпылықтайды. Әйтпесе бағдарламалық құралмен басқарылады
  • D8 жасыл шамы ыстық төсек HB күйінің индикаторы үшін: қыздыру кезінде әрқашан жанып тұрады, қыздырмаған кезде өшеді;
  • D6 жасыл шамы қыздыру білігі E0 күйінің индикаторы үшін: D6 жасыл шамы қыздыру білігі E0 күйінің индикаторы үшін: қыздыру, қыздырмаған кезде өшеді; қыздыру кезінде әрқашан жанып тұрады, қыздырмаған кезде өшеді;
  • D10 жасыл шамы CNC желдеткіші FAN0 күйінің индикаторы үшін: ашық кезде жанып тұрады, D6 жасыл шамы қыздыру білігі E0 күйінің индикаторы үшін: жабық кезде өшеді. қыздыру кезінде әрқашан жанып тұрады, қыздырмаған кезде өшеді;
  • D7 жасыл шамы CNC желдеткіші FAN1 күйінің индикаторы үшін: ашық кезде жанып тұрады, жабық кезде өшеді.
  • D3 жасыл шамы CNC желдеткіші FAN2 күйінің индикаторы үшін: ашық кезде жанып тұрады, жабық кезде өшеді.
  • D9 жасыл шамы SD картасы күйінің индикаторы үшін: SD картасына салынған кезде жанып тұрады, шығарылған кезде өшеді.

Аналық плата мен компьютердің байланысы

• Аналық плата USB интерфейсін пайдаланып компьютермен байланыса алады. Сол USB интерфейсі Raspberry pi немесе кез келген басқа хост құрылғысымен байланысу үшін пайдаланылуы мүмкін.


Аналық платаның интерфейстері

Өлшем диаграммасы

Схемалық диаграмма

Сенсорсыз үйге қайту функциясы

Көрсетілгендей, сенсорсыз үйге қайту функциясын таңдау үшін сәйкес осьтерді секіру қақпақтарымен қосыңыз
ЕСКЕРТПЕ: Егер сіз бұл функцияны таңдасаңыз, сыртқы ENDSTOP-ты пайдалана алмайсыз!

BLtouch, TFT, RGB интерфейстері үшін 5V қуат көзі

1. Борттағы 5V PSU-ды пайдалану үшін төмендегі суретте көрсетілген түйреуіштерді секіргіш арқылы тұйықтаңыз.

2. Сыртқы BIGTREETECH DCDC5V V1.0 модулін пайдалану үшін төмендегі суретте көрсетілген түйреуіштерді секіргіш арқылы тұйықтаңыз.


Салқындату желдеткішін қосу

Бүкіл машинаны салқындатуды жүзеге асыру үшін желдеткішті FAN2 арқылы қосыңыз.
Зақымдануды болдырмау үшін жұмыс кернеуі кіріс қуат көзінің кернеуімен бірдей екенін ескеріңіз.

BIGTREETECH Relay V1.2-ге қосылу

BTT UPS 24V V1.0-ге қосылу

Neopixel шамына қосылу

BL touch-қа қосылу

Аналық платаның бағдарламалық құралы

Пакетте сынақ үшін арналған бағдарламалық құрал (Ender3) бар, оны тікелей пайдалануға немесе қажеттіліктеріңізге сәйкес өзгертуге болады.

• Бағдарламалық құралды қалай алуға болады
  Біздің тұтынушыларға қызмет көрсету немесе техникалық қолдау көрсету орталығына хабарласыңыз;
  Жүктеп алу үшін біздің веб-сайтымызға кіріңіз: https://github.com/bigtreetech
• Аналық платаның бағдарламалық құралын жаңарту
  firmware.bin файлын SD картасының түбірлік каталогына көшіріңіз
  ЕСКЕРТПЕ: Файл атауын өзгертпеңіз!
  SD картасын ұяға салыңыз, қайта қосыңыз немесе қалпына келтіріңіз, жаңарту 10 секундтан кейін аяқталады және жаңарту кезінде күй LED индикаторының қызыл болып жыпылықтағанын көруіңіз керек.
• Аналық платаның бағдарламалық құралын өз бетіңізше жасау үшін BTT SKR MINI E3 V3.0-PIN.pdf файлын қараңыз.

• SD картасындағы бағдарламалық құралдың мәтіндік пішіні мен файл атауын "firmware.bin" деп өзгертуге болмайды.
• Қуатты қосу алдында сымдарды жалғау керек.
• LCD экраны тек CR10_STOCKDISPLAY интерфейсі бар LCD12864 экранын қолдайды.
