BIGTREETECH SKR Mini E3 V2 Нұсқаулығы. Сымдар схемасы, Pinout.

Кіріспе

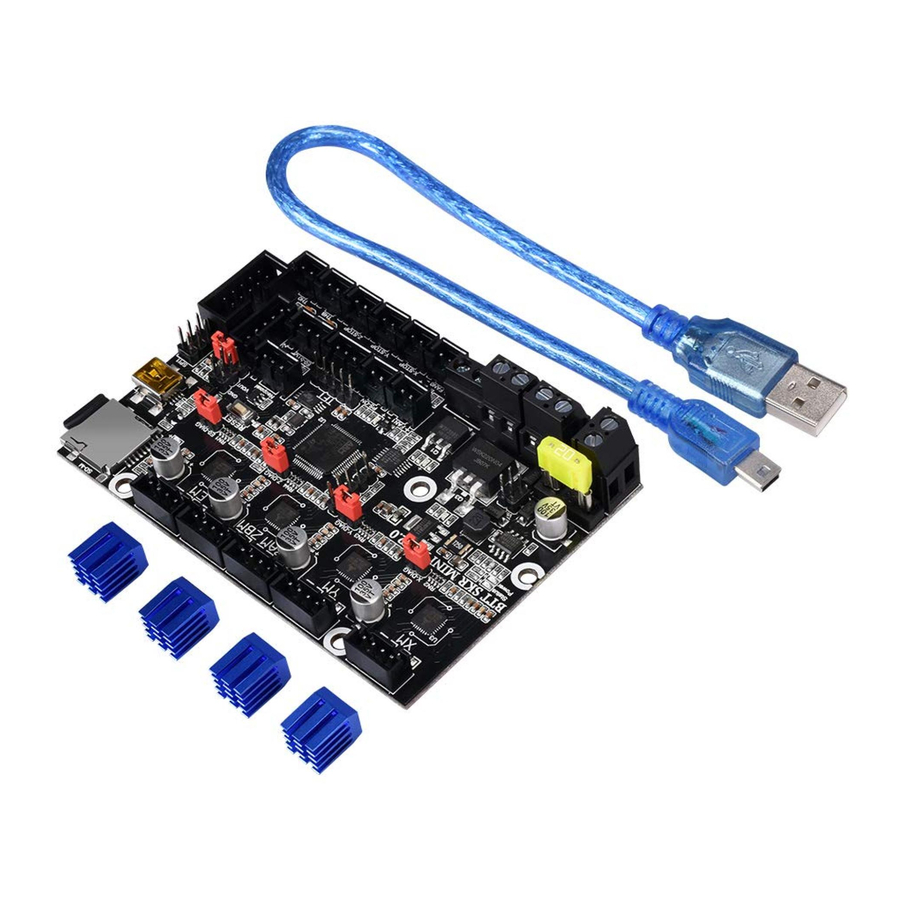

BTT SKR MINI E3 V2.0 — Shenzhen BIGTREE technology co., LTD компаниясының 3D басып шығару тобы шығарған Ender3 принтеріне арналған реттелетін аналық плата, ол түпнұсқа Ender3 принтерінің аналық платасын тамаша ауыстыра алады.

Аналық платаның мүмкіндіктері (негізінен V1.2 негізіндегі жаңартуларды таныстырады)

1. MP1584EN қуат чипін пайдаланыңыз, 12-24V қуат кірісін қолдаңыз, максималды шығыс тогы 2,5А-ға жетуі мүмкін;
2. Ыстық төсек MOS түтігі WSK220N04-ті, төмен қосу кедергісін, үлкен жылу диссипациясы аймағын пайдаланады және жылу шығаруды азайтады;
3. Бортта Sensorless homing функциясы бар, оны секіру қалпақшасын қосу арқылы пайдалануға болады;
4. Бұрандалы тесік саңылауы мен бұрандалардың құрамдас бөліктерге тию құбылысын болдырмау үшін PCB тақтасы мен жақтауын оңтайландырыңыз;
5. BLtouch, жіпшелерді анықтау, BTT UPS 24V V1.0, BTT Relay V1.2 және т.б. қолдау;
6. Борттағы EEPROM: AT24C32;
7. Параллель қос Z-білігі интерфейсін қосыңыз;
8. Тақта қабатын арттырыңыз: 4 қабатты тақта;
9. Артқы драйвердің жылу диссипациясы аймағын ұлғайтыңыз және жылу диссипациясы қабілетін күшейтіңіз;
10. Екі CNC желдеткіш интерфейсі;
11. Жылу раковинасынан туындаған қиындықтарды болдырмау үшін жетекші чип пен құрамдас бөліктер арасындағы қашықтықты арттырыңыз;
12. Термистор интерфейсіне қорғаныс құрылғысын қосыңыз;
13. BLtouch, TFT және RGB интерфейстері бар 5V қуат көзі міндетті емес;
14. Драйвер IO сақтайтын және тұрақтылықты арттыратын физикалық UART портын бөліседі.

Аналық платаның параметрлері

Сыртқы түрінің өлшемі: 100,75 * 70,25 мм
Орнату өлшемі: Толық мәліметтерді BTT SKR MINI E3 V2.0-SIZE.pdf файлынан қараңыз
Қабат: 4 қабат
MCU: ARM Cortex-M3 STM32F103RCT6
Қуат кірісі: DC 12 / 24V
Логикалық кернеу: 3.3V
Мотор драйвері: Борттағы TMC2209 UART режимі;
Мотор жетегінің интерфейсі: XM, YM, ZAM, ZBM, EM
Температура сенсорының интерфейсі: TH0, THB, 2 арна 100K NTC (жылу кедергісі)
Дисплей: 2,4 дюймдік TFT, 3,5 дюймдік TFT, Ender3 түпнұсқа LCD12864 экраны және т.б.
Компьютерлік байланыс интерфейсі: mini-USB-B түрі, қосу және ажырату оңай, байланыс жылдамдығы 115200
Қолдау көрсетілетін файл пішімі: G-code
Ұсынылатын бағдарламалық құрал: Cura, Simplify3D, pronterface, Repetier-host, Makerware

Аналық плата индикаторларының сипаттамасы

Негізгі тақта қосылғаннан кейін:

3.3v қызыл шамы қуат индикаторы болып табылады: қызыл шам жанады, бұл қалыпты қуат көзін көрсетеді;

Күй қызыл шамы күй индикаторы болып табылады: бағдарламалық құралды жаңартқан кезде жыпылықтайды.

D8 жасыл шамы ыстық төсектің HB күйінің индикаторы болып табылады: қыздырылған кезде әрдайым жанады және қыздырылмаған кезде сөнеді.

D6 жасыл шамы қыздыру түтігінің E0 күйінің индикатор шамы болып табылады: қыздыру кезінде әрдайым жанады және қыздырылмаған кезде сөнеді.

CNC желдеткішінің FAN0 күйінің D10 жасыл шамы индикаторы: қосылған кезде жанады және өшірілген кезде сөнеді.

CNC желдеткішінің FAN1 күйінің D7 жасыл шамы индикаторы: қосылған кезде жанады және өшірілген кезде сөнеді.

Аналық плата мен компьютер арасындағы байланыс

Аналық плата компьютермен (Windows жүйесі) [USB] интерфейсі арқылы байланысады. Байланыс алдында драйверді қалыпты пайдалану үшін орнату керек.

Драйверді алу әдісі: Веб-сайт: https://github.com/bigtreetech Оны орнату үшін mapleDrv деп аталатын файлды жүктеп алыңыз.

Интерфейс нұсқаулығы

1. Аналық платаның өлшемдерінің диаграммасы


2. Аналық платаның сымдар схемасы


3. Sensorless Homing функциясын таңдау:

   Суретте көрсетілгендей, Sensorless homing функциясын сәйкес білікті секіргіш қалпақшасымен қосу үшін пайдалануға болады.
   Ескертпе: егер сіз бұл мүмкіндікті таңдасаңыз, сыртқы ENDSTOP-ты пайдалана алмайсыз!!

4. BLtouch, TFT және RGB интерфейстері үшін 5V қуатты таңдау:
   1. Борттағы +5V қуат көзі:


   2. BIGTREETECH DCDC5V V1.0 модулі + 5V қуат көзін пайдаланыңыз:


5. BIGTREETECH Relay V1.2-мен қосылым:


6. BTT UPS 24V V1.0-мен қосылым:


7. Neopixel шамдарымен қосылым:


8. BLtouch-пен қосылым:


Аналық платаның бағдарламалық құралының сипаттамасы

Зауыттық аналық плата сынақтан өткізуге арналған бағдарламалық құралмен (Ender3 моделі) жабдықталған, оны тікелей пайдалануға немесе өз қажеттіліктеріңізге сәйкес өзгертуге болады.

1. Аналық платаның бағдарламалық құралын алу әдісі:
   Клиенттерге қызмет көрсету немесе техникалық персоналдан алыңыз;
   Біздің компанияның ашық бастапқы веб-сайтында жүктеп алыңыз: https://github.com/bigtreetech
2. Аналық платаның бағдарламалық құралын жаңарту әдісі
   Жүктеп алынған бағдарламалық құрал бумасынан моделіңізге сәйкес келетін файлды таңдап, SD картасының түбірлік каталогына көшіріңіз.
   Ескертпе: Файл атауын өзгертуге болмайды, firmware.bin кіші әріппен жазылуы керек!
   SD картасын негізгі тақтаның SD карта ұясына салыңыз, қайта қосыңыз немесе қалпына келтіру пернесін басыңыз, шамамен 10 секунд күтіңіз. Содан кейін жаңартуды аяқтауға болады. 3. DIY аналық платасының бағдарламалық құралы үшін BTT SKR MINI E3 V2.0-PIN.pdf деректерін қараңыз.

Ескертпелер

1. SD картасындағы бағдарламалық құрал файлдарының атауларын өзгертуге болмайды. (жоғарғы және төменгі регистрдегі әріптерді қоса).
2. Сымдарды қосу процесі және плагин жетегі процесі қуат өшірілген жағдайда жүзеге асырылуы керек. Желінің дұрыс қосылғанын және жетектің дұрыс салынғанын тексергеннен кейін қуатты қосуға болады, осылайша негізгі тақтаның дұрыс емес қосылуына және жетектің жанып кетуіне және қажетсіз шығындарға жол бермеуге болады.
3. E3 аналық платасы CR10_STOCKDISPLAY интерфейсі бар LCD12864 экранын қолдай алады.

Егер сізде басқа мәселелер туындаса, бізге хабарласыңыз. Біз сіздің сұрақтарыңызға міндетті түрде шыдамдылықпен жауап береміз. Егер сізде біздің өнімдерімізге қатысты қандай да бір жақсы ұсыныстарыңыз болса, бізге кері байланыс беріңіз. Біз оларды байыппен қарастырамыз. BIGTREETECH өнімдерін таңдағаныңыз үшін рақмет!
