BIGTREETECH SKR Mini E3 V2 instrukcija. Elektros schema, išvadų išdėstymas.

Įvadas

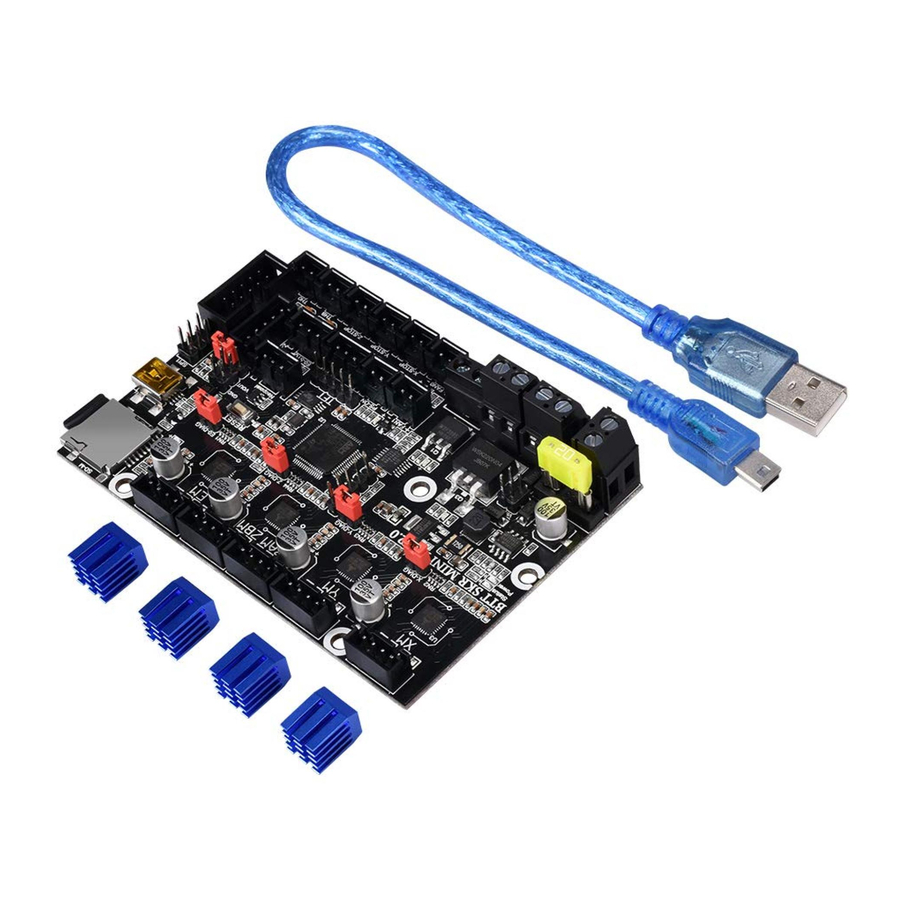

BTT SKR MINI E3 V2.0 yra pritaikyta pagrindinė plokštė, skirta Ender3 spausdintuvui, kurią pristatė Shenzhen BIGTREE technology co., LTD. 3D spausdinimo komanda. Ji puikiai pakeičia originalaus Ender3 spausdintuvo pagrindinę plokštę.

Pagrindinės plokštės funkcijos (daugiausia pristatomi atnaujinimai, palyginti su V1.2)

1. Naudojamas MP1584EN maitinimo lustas, palaikantis 12-24 V maitinimo įvestį, maksimali išėjimo srovė gali siekti 2,5 A;
2. Karšto stalo MOS vamzdis naudoja WSK220N04, mažą įjungimo varžą, didesnį šilumos išsklaidymo plotą ir sumažina šilumos generavimą;
3. Integruota Sensorless (be jutiklių) grįžimo į pradinę padėtį funkcija, kurią galima naudoti įjungus trumpiklį;
4. Optimizuota PCB plokštė ir rėmas, siekiant išvengti varžtų skylės tarpo ir varžtų atsitrenkimo į komponentus;
5. Palaiko BLtouch, filamentų aptikimą, BTT UPS 24V V1.0, BTT Relay V1.2 ir kt.;
6. Integruota EEPROM: AT24C32;
7. Pridėta lygiagreti dviguba Z ašies sąsaja;
8. Padidintas plokštės sluoksnis: 4 sluoksnių plokštė;
9. Padidintas galinio tvarkyklės šilumos išsklaidymo plotas ir sustiprintas šilumos išsklaidymo pajėgumas;
10. Dvi CNC ventiliatoriaus sąsajos;
11. Padidintas atstumas tarp tvarkyklės lusto ir komponentų, siekiant išvengti problemų, kurias sukelia šilumos kriauklė;
12. Pridėtas apsaugos įtaisas prie termistoriaus sąsajos;
13. 5 V maitinimo šaltinis su BLtouch, TFT ir RGB sąsajomis yra pasirenkamas;
14. Tvarkyklė dalijasi fiziniu UART prievadu, kuris taupo IO ir padidina stabilumą.

Pagrindinės plokštės parametrai

Išvaizdos dydis: 100,75 * 70,25 mm
Montavimo dydis: išsamią informaciją rasite BTT SKR MINI E3 V2.0-SIZE.pdf
Sluoksnis: 4 sluoksniai
MCU: ARM Cortex-M3 STM32F103RCT6
Maitinimo įvestis: DC 12 / 24V
Loginė įtampa: 3,3 V
Variklio tvarkyklė: integruoto TMC2209 UART režimas;
Variklio pavaros sąsaja: XM, YM, ZAM, ZBM, EM
Temperatūros jutiklio sąsaja: TH0, THB, 2 kanalai 100K NTC (šiluminė varža)
Ekranas: 2,4 colio TFT, 3,5 colio TFT, Ender3 originalus LCD12864 ekranas ir kt.
PC komunikacijos sąsaja: mini-USB-B tipas, lengva prijungti ir atjungti, komunikacijos sparta 115200
Palaikomas failo formatas: G-code
Rekomenduojama programinė įranga: Cura, Simplify3D, pronterface, Repetier-host, Makerware

Pagrindinės plokštės indikatorių aprašymas

Įjungus pagrindinę plokštę:

3,3 V raudona lemputė yra maitinimo indikatorius: raudona lemputė dega, rodydama normalų maitinimą;

Statuso raudona lemputė yra Statuso indikatorius: atnaujinant programinę-aparatinę įrangą, ji mirksės.

D8 žalia lemputė yra karšto stalo HB būsenos indikatorius: ji visada dega, kai šildoma, ir užgęsta, kai nešildoma.

D6 žalia lemputė yra E0 šildymo vamzdžio būsenos indikatorius: ji visada dega, kai šildoma, ir užgęsta, kai nešildoma.

D10 žalia lemputė CNC ventiliatoriaus FAN0 būsenos indikatorius: ji užsidega, kai įjungiamas, ir užgęsta, kai išjungiamas.

D7 žalia lemputė CNC ventiliatoriaus FAN1 būsenos indikatorius: ji užsidega, kai įjungiamas, ir užgęsta, kai išjungiamas.

Ryšys tarp pagrindinės plokštės ir PC

Pagrindinė plokštė bendrauja su PC (Windows sistema) per [USB] sąsają. Prieš pradedant bendravimą, reikia įdiegti tvarkyklę, kad būtų galima normaliai naudotis.

Tvarkyklės gavimo būdas: Svetainė: https://github.com/bigtreetech Atsisiųskite failą pavadinimu: mapleDrv, kad jį įdiegtumėte.

Sąsajos instrukcija

1. Pagrindinės plokštės dydžio diagrama


2. Pagrindinės plokštės elektros schema


3. Sensorless (be jutiklių) grįžimo į pradinę padėtį funkcijos pasirinkimas:

   Kaip parodyta paveikslėlyje, Sensorless (be jutiklių) grįžimo į pradinę padėtį funkciją galima naudoti prijungiant atitinkamą ašį su trumpikliu.
   Pastaba: jei pasirinksite šią funkciją, negalėsite naudoti išorinio ENDSTOP!!

4. 5 V maitinimo pasirinkimas BLtouch, TFT ir RGB sąsajoms:
   1. integruotas +5 V maitinimo šaltinis:


   2. Naudokite BIGTREETECH DCDC5V V1.0 modulį + 5 V maitinimo šaltinį:


5. Ryšys su BIGTREETECH Relay V1.2:


6. Ryšys su BTT UPS 24V V1.0:


7. Ryšys su Neopixel lemputėmis:


8. Ryšys su BLtouch:


Pagrindinės plokštės programinės-aparatinės įrangos aprašymas

Gamykloje įdiegta pagrindinė plokštė yra su programine-aparatine įranga, skirta testavimui (modelis Ender3), kurią galima naudoti tiesiogiai arba pakeisti pagal savo poreikius.

1. Pagrindinės plokštės programinės-aparatinės įrangos gavimo būdas:
   Gaukite kreipdamiesi į klientų aptarnavimo skyrių arba techninį personalą;
   Atsisiųskite iš mūsų įmonės atvirojo kodo svetainės: https://github.com/bigtreetech
2. Pagrindinės plokštės programinės-aparatinės įrangos atnaujinimo būdas
   Atsisiųsto programinės-aparatinės įrangos paketo SD kortelės šakniniame kataloge pasirinkite failą, tinkantį jūsų modeliui.
   Pastaba: failo pavadinimo negalima keisti, firmware.bin turi būti mažosiomis raidėmis!
   Įdėkite SD kortelę į pagrindinės plokštės SD kortelės lizdą, iš naujo įjunkite maitinimą arba paspauskite atstatymo klavišą, palaukite apie 10 sekundžių. Po to atnaujinimas gali būti baigtas. 3. Norėdami patys pasidaryti pagrindinės plokštės programinę-aparatinę įrangą, žiūrėkite BTT SKR MINI E3 V2.0-PIN.pdf duomenis.

Pastabos

1. SD kortelėje esančių programinės-aparatinės įrangos failų pavadinimų negalima keisti. (įskaitant didžiąsias ir mažąsias raides).
2. Elektros laidų prijungimo ir įjungimo procesas turi būti atliekamas išjungus maitinimą. Maitinimą galima įjungti patikrinus, ar linija prijungta teisingai ir ar pavara įdėta teisingai, kad būtų išvengta neteisingo pagrindinės plokštės prijungimo ir pavaros sudeginimo bei nereikalingų nuostolių.
3. E3 pagrindinė plokštė gali palaikyti LCD12864 ekraną su sąsaja CR10_STOCKDISPLAY.

Jei susiduriate su kitomis problemomis, susisiekite su mumis. Mes tikrai kantriai atsakysime į jūsų klausimus. Jei turite gerų pasiūlymų dėl mūsų produktų, pateikite mums atsiliepimą. Mes rimtai į juos atsižvelgsime. Dėkojame, kad pasirinkote BIGTREETECH produktus!
