Introducción

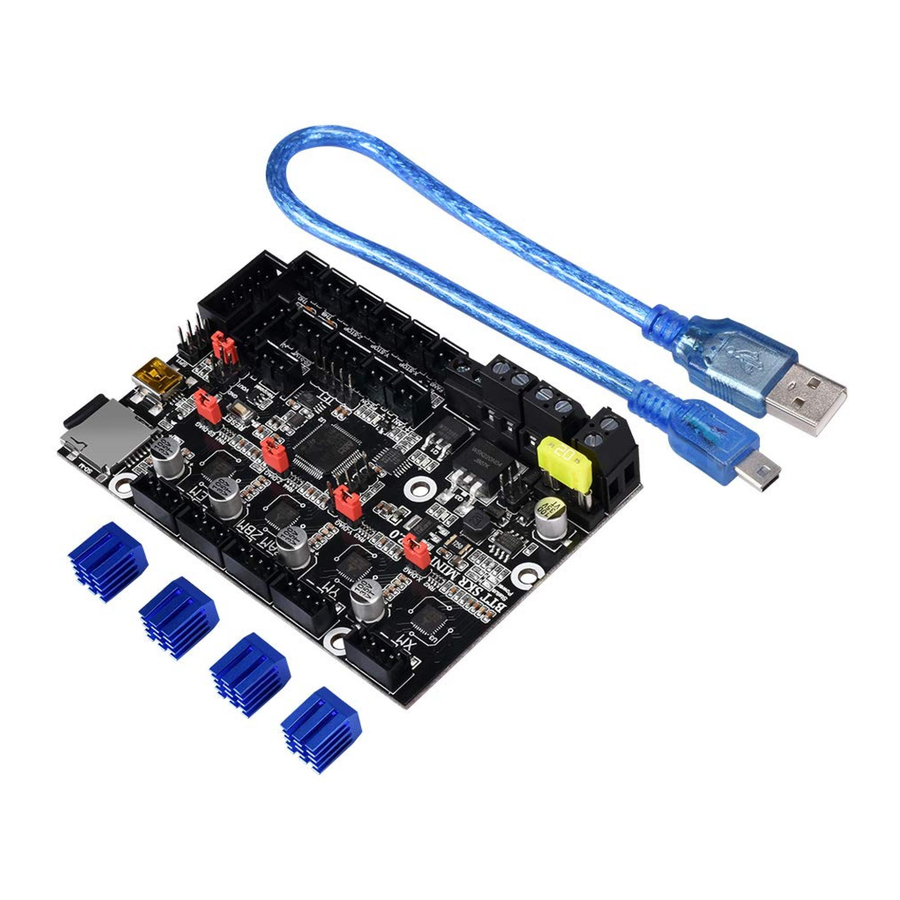

BTT SKR MINI E3 V2.0 es una placa base personalizada para la impresora Ender3 lanzada por el equipo de impresión 3D de Shenzhen BIGTREE technology co., LTD., que puede reemplazar perfectamente la placa base de la impresora Ender3 original.

Características de la placa base (principalmente introduce actualizaciones basadas en la V1.2)

  1. Utilice el chip de alimentación MP1584EN, admite entrada de alimentación de 12-24 V, la corriente de salida máxima puede alcanzar 2.5A;
  2. El tubo MOS de la cama caliente utiliza WSK220N04, baja resistencia en el encendido, mayor área de disipación de calor y reduce la generación de calor;
  3. Función de "homing" (inicio) sin sensor incorporada, que se puede utilizar enchufando la tapa de puente;
  4. Optimice la placa y el marco de la PCB para evitar el fenómeno de espacio entre los orificios de los tornillos y los tornillos que golpean los componentes;
  5. Soporte para BLtouch, detección de filamento, BTT UPS 24V V1.0, BTT Relay V1.2, etc.;
  6. EEPROM integrada: AT24C32;
  7. Añadir interfaz paralela de doble eje Z;
  8. Aumentar la capa de la placa: placa de 4 capas;
  9. Aumentar el área de disipación de calor del controlador trasero y fortalecer la capacidad de disipación de calor;
  10. Dos interfaces de ventilador CNC;
  11. Aumentar la distancia entre el chip de accionamiento y los componentes para evitar los problemas causados por el disipador de calor;
  12. Añadir un dispositivo de protección a la interfaz del termistor;
  13. La fuente de alimentación de 5V con interfaces BLtouch, TFT y RGB es opcional;
  14. El controlador comparte un puerto UART físico, lo que ahorra IO y mejora la estabilidad.

Parámetros de la placa base

Tamaño de la apariencia: 100.75 * 70.25mm
Tamaño de la instalación: consulte BTT SKR MINI E3 V2.0-SIZE.pdf para obtener más detalles
Capa: 4 capas
MCU: ARM Cortex-M3 STM32F103RCT6
Entrada de alimentación: DC 12 / 24V
Voltaje lógico: 3.3V
Controlador de motor: Modo UART de TMC2209 integrado;
Interfaz de accionamiento del motor: XM, YM, ZAM, ZBM, EM
Interfaz del sensor de temperatura: TH0, THB, 2 canales 100K NTC (resistencia térmica)
Pantalla: TFT de 2.4 pulgadas, TFT de 3.5 pulgadas, pantalla LCD12864 original de Ender3, etc.
Interfaz de comunicación con PC: tipo mini-USB-B, fácil de enchufar y desenchufar, velocidad de transmisión de comunicación 115200
Formato de archivo admitido: G-code
Software recomendado: Cura, Simplify3D, pronterface, Repetier-host, Makerware

Descripción de los indicadores de la placa base

Después de encender la placa principal:

La luz roja de 3.3v es el indicador de alimentación: la luz roja está encendida, lo que indica una fuente de alimentación normal;

La luz roja de estado es el indicador de estado: al actualizar el firmware, parpadeará.

La luz verde D8 es el indicador de estado HB para la cama caliente: siempre está encendida cuando se calienta y se apaga cuando no se calienta.

La luz verde D6 es la luz indicadora del estado E0 del tubo de calentamiento: siempre está encendida cuando se calienta y se apaga cuando no se calienta.

Luz verde D10 para el indicador de estado del ventilador CNC FAN0: se enciende cuando se enciende y se apaga cuando se apaga.

Luz verde D7 para el indicador de estado del ventilador CNC FAN1: se enciende cuando se enciende y se apaga cuando se apaga.

Comunicación entre la placa base y la PC

La placa base se comunica con la PC (sistema Windows) a través de la interfaz [USB]. Antes de la comunicación, es necesario instalar el controlador para que se utilice normalmente.

Método de adquisición del controlador: Sitio web: https://github.com/bigtreetech Descargue el archivo llamado: mapleDrv para instalarlo.

Comunicación entre la placa base y la PC

Instrucción de la interfaz

  1. Diagrama de tamaño de la placa base
    Diagrama de tamaño de la placa base
  2. Diagrama de cableado de la placa base
    Diagrama de cableado de la placa base
  3. Selección de la función de "Homing" (inicio) sin sensor:
    Selección de la función de Homing sin sensor
    Como se muestra en la figura, la función de "homing" (inicio) sin sensor se puede utilizar para conectar el eje correspondiente con la tapa de puente.
    Nota: si selecciona esta función, ¡no puede utilizar ENDSTOP externo!
  4. Selección de alimentación de 5V para interfaces BLtouch, TFT y RGB:
    1. Fuente de alimentación integrada de +5V:
      Fuente de alimentación integrada de +5V
    2. Utilice el módulo BIGTREETECH DCDC5V V1.0 + fuente de alimentación de 5V:
      Utilice el módulo BIGTREETECH DCDC5V V1.0 + fuente de alimentación de 5V
  5. Conexión con BIGTREETECH Relay V1.2:
    Conexión con BIGTREETECH Relay V1.2
  6. Conexión con BTT UPS 24V V1.0:
    Conexión con BTT UPS 24V V1.0
  7. Conexión con luces Neopixel:
    Conexión con luces Neopixel
  8. Conexión con BLtouch:
    Conexión con BLtouch

La descripción del firmware de la placa base

La placa base de fábrica está instalada con el firmware para pruebas (modelo Ender3), que se puede utilizar directamente o cambiar según sus propias necesidades.

  1. El método de adquisición del firmware de la placa base:
    Obtenga información preguntando al servicio de atención al cliente o al personal técnico;
    Descargue en el sitio web de código abierto de nuestra empresa: https://github.com/bigtreetech
  2. Método de actualización del firmware de la placa base
    Elija el archivo adecuado para su modelo en el paquete de firmware descargado para copiarlo en el directorio raíz de la tarjeta SD.
    Nota: ¡El nombre del archivo no se puede cambiar, firmware.bin debe estar en minúsculas!
    Inserte la tarjeta SD en la ranura para tarjetas SD de la placa principal, vuelva a energizar o presione la tecla de reinicio, espere unos 10 segundos. Después de eso, la actualización se puede completar. 3. Para el firmware de la placa base DIY, consulte los datos de BTT SKR MINI E3 V2.0-PIN.pdf.

Notas

  1. Los nombres de los archivos de firmware en la tarjeta SD no se pueden cambiar (incluidas las letras mayúsculas y minúsculas).
  2. El proceso de cableado y el proceso de accionamiento del enchufe deben llevarse a cabo bajo la premisa de que la alimentación esté apagada. El encendido se puede iniciar después de verificar la conexión correcta de la línea y la inserción correcta del accionamiento, para evitar que la conexión incorrecta de la placa principal y el accionamiento se quemen y causen pérdidas innecesarias.
  3. La placa base E3 puede admitir la pantalla LCD12864 con la interfaz CR10_STOCKDISPLAY.

Si encuentra otros problemas, contáctenos. Definitivamente responderemos sus preguntas con paciencia. Si tiene alguna buena sugerencia sobre nuestros productos, envíenos sus comentarios. Los consideraremos seriamente. ¡Gracias por elegir los productos BIGTREETECH!
