BIGTREETECH SKR Mini E3 V2 Manuál. Schéma zapojení, Pinout.

Úvod

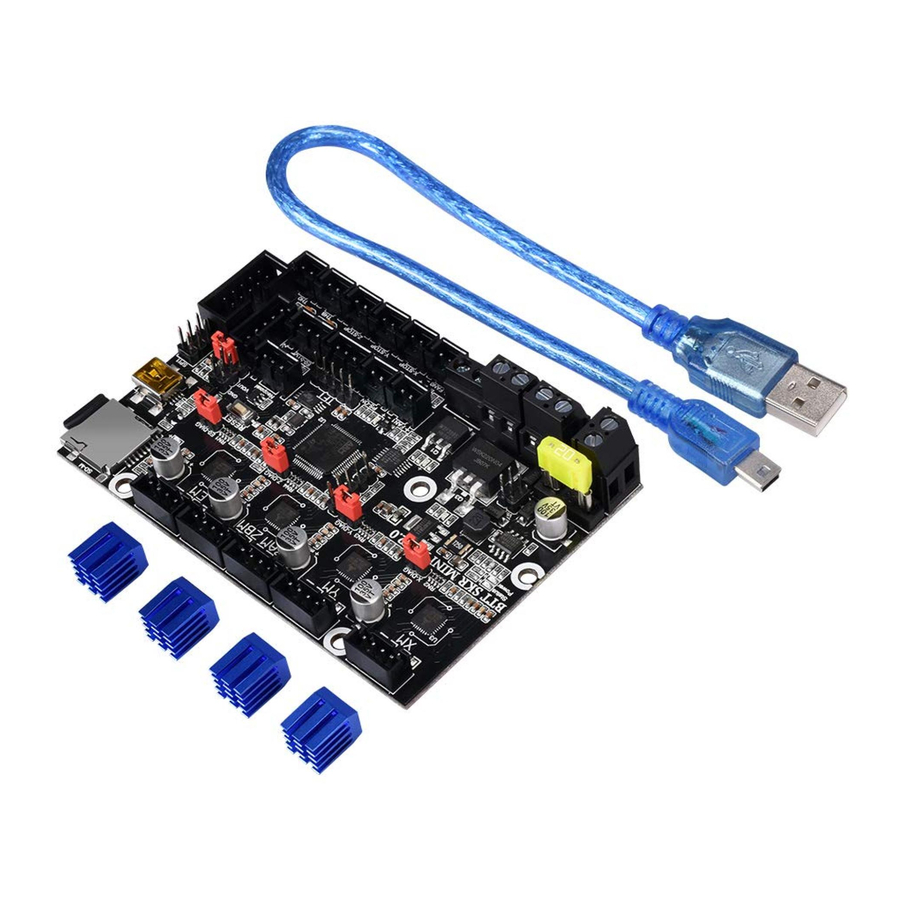

BTT SKR MINI E3 V2.0 je přizpůsobená základní deska pro tiskárnu Ender3, kterou uvedl na trh 3D tiskový tým společnosti Shenzhen BIGTREE technology co., LTD., která může dokonale nahradit základní desku původní tiskárny Ender3.

Funkce základní desky (hlavně představuje upgrady založené na V1.2)

1. Použijte napájecí čip MP1584EN, podporujte napájecí vstup 12-24V, maximální výstupní proud může dosáhnout 2,5A;
2. MOS trubice vyhřívané podložky používá WSK220N04, nízký odpor v sepnutém stavu, větší oblast rozptylu tepla a snižuje tvorbu tepla;
3. Integrovaná funkce bezsenzorového návratu do výchozí polohy, kterou lze použít zapojením propojky;
4. Optimalizujte desku plošných spojů a rám, abyste se vyhnuli jevu mezery v otvorech pro šrouby a šroubům narážejícím na součástky;
5. Podpora BLtouch, detekce filamentu, BTT UPS 24V V1.0, BTT Relay V1.2 atd.;
6. Integrovaná EEPROM: AT24C32;
7. Přidejte paralelní rozhraní dvojité osy Z;
8. Zvyšte vrstvu desky: 4vrstvá deska;
9. Zvětšete oblast rozptylu tepla zadního ovladače a posilte kapacitu rozptylu tepla;
10. Dvě CNC rozhraní ventilátoru;
11. Zvětšete vzdálenost mezi budicím čipem a součástkami, abyste se vyhnuli problémům způsobeným chladičem;
12. Přidejte ochranné zařízení k rozhraní termistoru;
13. 5V napájecí zdroj s rozhraními BLtouch, TFT a RGB je volitelný;
14. Ovladač sdílí fyzický port UART, což šetří IO a zvyšuje stabilitu.

Parametry základní desky

Velikost vzhledu: 100,75 * 70,25 mm
Velikost instalace: podrobnosti naleznete v BTT SKR MINI E3 V2.0-SIZE.pdf
Vrstva: 4 vrstvy
MCU: ARM Cortex-M3 STM32F103RCT6
Napájecí vstup: DC 12 / 24V
Logické napětí: 3,3V
Ovladač motoru: Režim UART integrovaného TMC2209;
Rozhraní pohonu motoru: XM, YM, ZAM, ZBM, EM
Rozhraní teplotního senzoru: TH0, THB, 2 kanály 100K NTC (tepelný odpor)
Displej: 2,4 palcový TFT, 3,5 palcový TFT, originální LCD12864 obrazovka Ender3 atd.
Komunikační rozhraní PC: mini-USB-B typ, snadné zapojení a odpojení, komunikační přenosová rychlost 115200
Formát souboru podpory: G-code
Doporučený software: Cura, Simplify3D, pronterface, Repetier-host, Makerware

Popis indikátorů základní desky

Po zapnutí základní desky:

Červené světlo 3,3 V je indikátor napájení: červené světlo svítí, což indikuje normální napájení;

Červené světlo Status je indikátor stavu: při aktualizaci firmwaru bude blikat.

Zelené světlo D8 je indikátor stavu HB pro vyhřívanou podložku: při zahřívání trvale svítí a při nezahřívání zhasne.

Zelené světlo D6 je kontrolka stavu E0 topné trubice: při zahřívání trvale svítí a při nezahřívání zhasne.

Zelené světlo D10 pro indikátor stavu CNC ventilátoru FAN0: svítí, když je zapnutý, a zhasne, když je vypnutý.

Zelené světlo D7 pro indikátor stavu CNC ventilátoru FAN1: svítí, když je zapnutý, a zhasne, když je vypnutý.

Komunikace mezi základní deskou a PC

Základní deska komunikuje s PC (systém Windows) prostřednictvím rozhraní [USB]. Před komunikací je třeba nainstalovat ovladač, aby bylo možné jej normálně používat.

Metoda získání ovladače: Webové stránky: https://github.com/bigtreetech Stáhněte si soubor s názvem: mapleDrv a nainstalujte jej.

Instrukce rozhraní

1. Schéma velikosti základní desky


2. Schéma zapojení základní desky


3. Výběr funkce bezsenzorového návratu do výchozí polohy:

   Jak je znázorněno na obrázku, funkci bezsenzorového návratu do výchozí polohy lze použít k propojení odpovídající osy s propojkou.
   Poznámka: pokud vyberete tuto funkci, nemůžete používat externí ENDSTOP!!

4. Výběr 5V napájení pro rozhraní BLtouch, TFT a RGB:
   1. integrovaný +5V napájecí zdroj:


   2. Použijte modul BIGTREETECH DCDC5V V1.0 + 5V napájecí zdroj:


5. Připojení k BIGTREETECH Relay V1.2:


6. Připojení k BTT UPS 24V V1.0:


7. Připojení k Neopixel světlům:


8. Připojení k BLtouch:


Popis firmwaru základní desky

Základní deska z výroby je nainstalována s firmwarem pro testování (model Ender3), který lze použít přímo nebo změnit podle vlastních potřeb.

1. Metoda získání firmwaru základní desky:
   Získejte od zákaznického servisu nebo technického personálu;
   Stáhněte si na našich webových stránkách s otevřeným zdrojovým kódem: https://github.com/bigtreetech
2. Metoda aktualizace firmwaru základní desky
   Vyberte soubor vhodný pro váš model ve staženém balíčku firmwaru a zkopírujte jej do kořenového adresáře SD karty.
   Poznámka: Název souboru nelze změnit, firmware.bin musí být malými písmeny!
   Vložte SD kartu do slotu pro SD kartu na hlavní desce, znovu zapněte nebo stiskněte resetovací tlačítko, počkejte asi 10 sekund. Poté lze aktualizaci dokončit. 3. Pro firmware základní desky pro kutily se podívejte na data BTT SKR MINI E3 V2.0-PIN.pdf.

Poznámky

1. Názvy souborů firmwaru na SD kartě nelze měnit. (včetně velkých a malých písmen).
2. Proces zapojování a proces zásuvného modulu musí být provedeny za předpokladu vypnutí napájení. Zapnutí lze spustit po kontrole správného připojení vedení a správného zasunutí pohonu, aby se zabránilo spálení nesprávného připojení hlavní desky a pohonu a způsobení zbytečných ztrát.
3. Základní deska E3 může podporovat obrazovku LCD12864 s rozhraním CR10_STOCKDISPLAY.

Pokud narazíte na jiné problémy, kontaktujte nás. Na vaše dotazy určitě trpělivě odpovíme. Pokud máte nějaké dobré návrhy na naše produkty, dejte nám prosím zpětnou vazbu. Budeme je vážně zvažovat. Děkujeme, že jste si vybrali produkty BIGTREETECH!
