NETGEAR WBC502 - Wireless AirBridge tezkor ishga tushirish qo'llanmasi

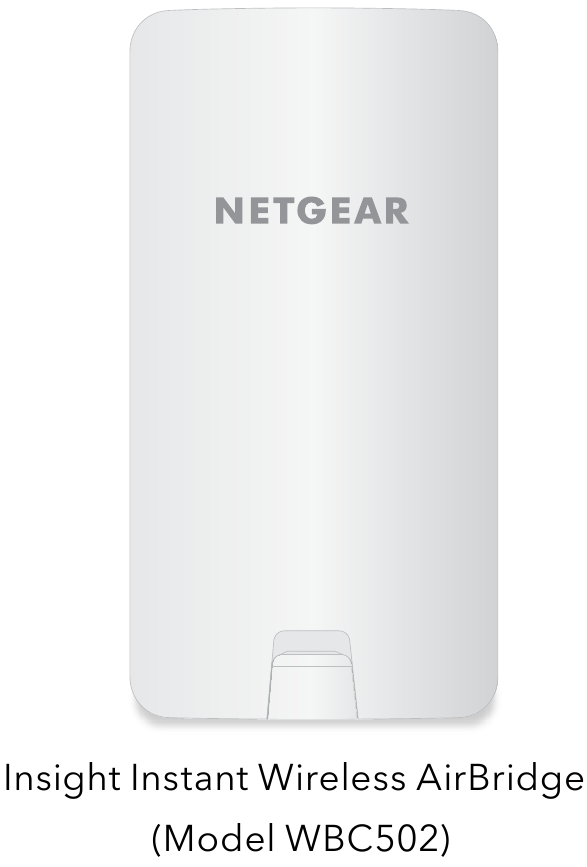

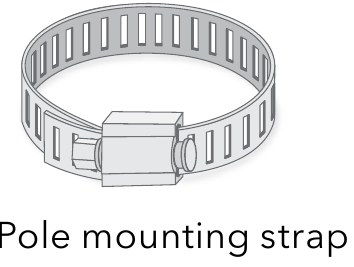

Paket tarkibi

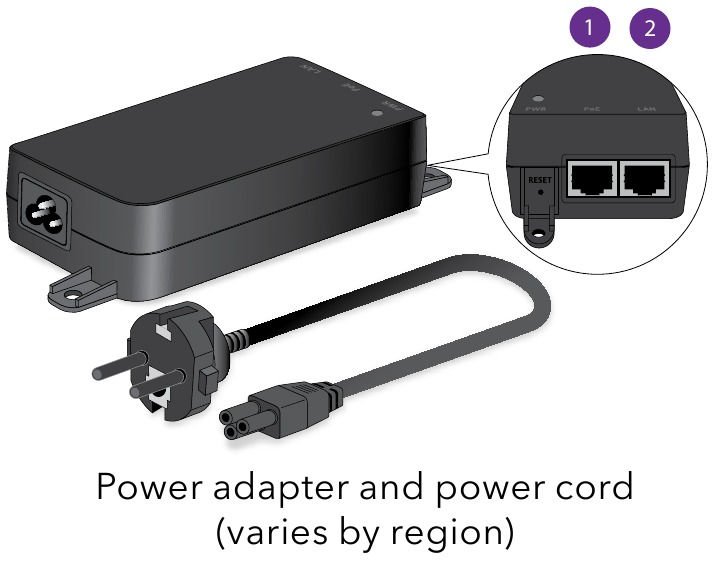

1. PoE porti: AirBridge LAN1 ga ulaning
2. LAN porti: Tarmoqqa ulaning

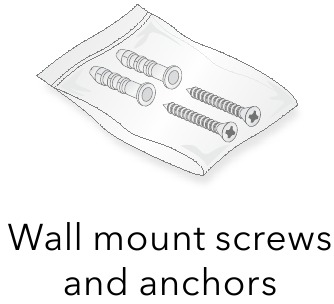

Vintlarni joylashtirish bo'yicha qo'llanma
O'rnatish bo'yicha qo'llanma

Boshqa AirBridge (WBC502) funksiyalari:

• 2.4 GHz boshqaruv SSID
• 5 GHz SSID tarmog'ingizni kengaytiradi
• 1.8 milya (3 km) yoki undan ortiq masofa

Foydalanish shartlari
Ushbu qurilma professional tarzda o'rnatilishi kerak. O'rnatuvchi mahalliy mamlakat qoidalariga, shu jumladan qonuniy chastota kanallari, chiqish quvvati va DFS talablari doirasida ishlashga rioya qilish uchun javobgardir. Sotuvchi yoki Reseller yoki Distributor noqonuniy simsiz operatsiyalar uchun javobgar emas. Tafsilotlar uchun Qurilmaning Foydalanish shartlari bilan tanishing.

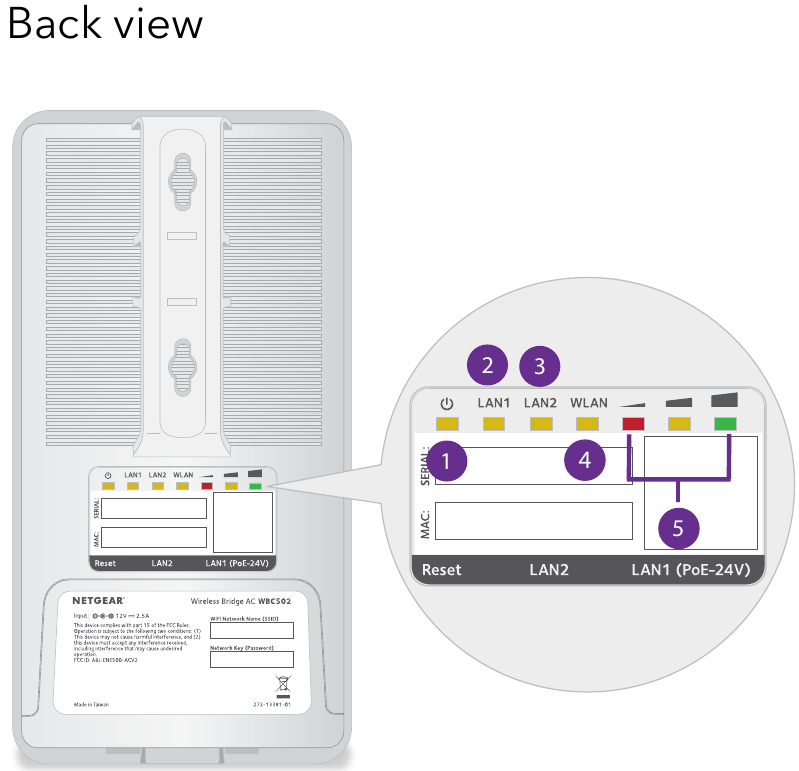

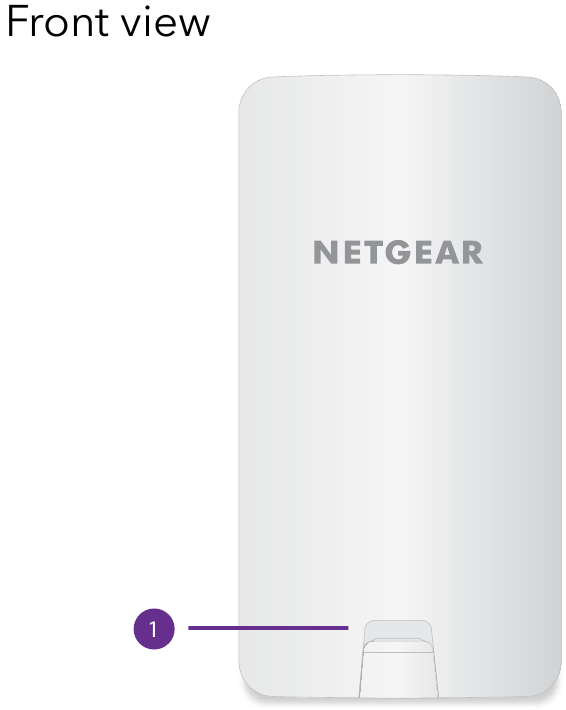

AirBridge umumiy ko'rinishi

1. Pastki panel uchun qulf

1. Quvvat LEDi
2. LAN1 LEDi: Quvvat va tarmoq
3. LAN2 LEDi: Ethernet qurilmasi
4. WLAN LEDi: WiFi ulanishi
5. Signal kuchi indikatori LEDlari

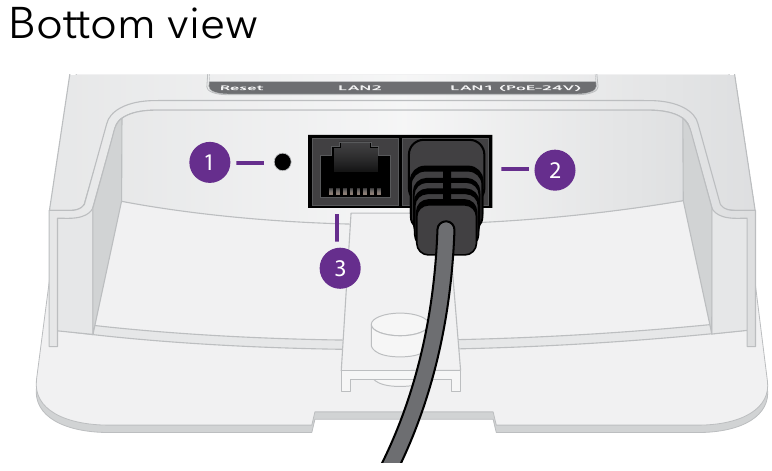

1. Qayta o'rnatish tugmasi
2. LAN1: PoE va tarmoq ulanishi
3. LAN2: Faqat sun'iy yo'ldosh uchun ixtiyoriy qurilma

O'rnatishga tayyorgarlik

Ushbu o'rnatish qo'llanmasida ikki Insight Instant Wireless AirBridge qurilmasi o'rtasida nuqtadan-nuqtaga master-sun'iy yo'ldosh sozlamasida WiFi ko'prigini o'rnatish uchun mahalliy brauzer foydalanuvchi interfeysidan (UI) qanday foydalanish mumkinligi tasvirlangan.

Eslatma: Nuqtadan-nuqtaga (yoki nuqtadan-ko'p nuqtaga) master-sun'iy yo'ldosh sozlamasini sozlash uchun NETGEAR Insightdan ham foydalanishingiz mumkin. Biroq, kirish nuqtasi yoki mijoz ko'prigi sozlamasini sozlash uchun siz WBC502 mahalliy brauzer UI-dan foydalanishingiz kerak.

Avval AirBridge masterini o'rnating, so'ngra AirBridge sun'iy yo'ldoshini o'rnating. Master sun'iy yo'ldoshni ajratilgan joyga o'rnatganingizdan so'ng, sun'iy yo'ldoshga ulanishni ta'minlash uchun tarmoqqa ulangan holda qoladi.

Dastlabki ulashni masterga ulanishni ta'minlaydigan tarmoqqa oson kirish imkoniyati bo'lgan sahnalashtirish joyida yakunlashingizni tavsiya qilamiz.

Qurilmangizni NETGEAR Insightda ro'yxatdan o'tkazing

1. Mobil qurilmangizda Apple App Store yoki Google Play Storega tashrif buyuring, NETGEAR Insightni qidiring va ilovaning so'nggi versiyasini yuklab oling.
2. Mobil qurilmangizda NETGEAR Insight ilovasini oching.




3. Agar sizda NETGEAR hisob qaydnomangiz bo'lmasa, Create NETGEAR Account (NETGEAR hisob qaydnomasini yaratish) tugmasini bosing va ekrandagi ko'rsatmalarga amal qiling.
4. Hisob qaydnomangiz uchun elektron pochta manzili va parolni kiriting va LOG IN (Kirish) tugmasini bosing.
5. Yuqori o'ng burchakdagi + belgisini bosing.
6. Telefoningizdagi kameradan foydalanib shtrix kodini skanerlang yoki seriya raqamini kiriting.
7. Qurilmani ro'yxatdan o'tkazish uchun ekrandagi ko'rsatmalarga amal qiling.

AirBridge-ni yoqing

1. Qurilmaning old tomonidagi qulfni pastga torting va portlarni ochish uchun AirBridge-ning pastki panelini olib tashlang.

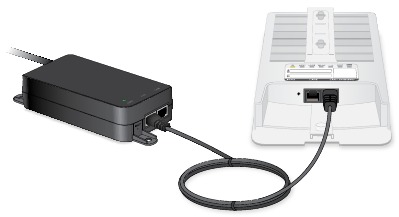

2. AirBridge-ning orqa tomoni sizga qarab turgan holda, RJ‑45 Ethernet kabelini (ta'minlanmagan) qurilmaning O'NG tomonidagi AirBridge 24V PoE portiga ulang. Kabelning boshqa uchini quvvat adapteridagi PoE portiga ulang.

   AirBridge-ni faqat taqdim etilgan quvvat adapteriga ulangan Ethernet kabeli bilan yoqing. Boshqa quvvat manbalaridan foydalanmang. Bu standart PoE porti emas. Boshqa quvvat manbasidan foydalanish qurilmaga zarar etkazishi mumkin.


3. Vilkani quvvat manbaiga ulang.
   Barcha LEDlar yonadi va keyin o'chadi. Quvvat LEDi yonib turadi.

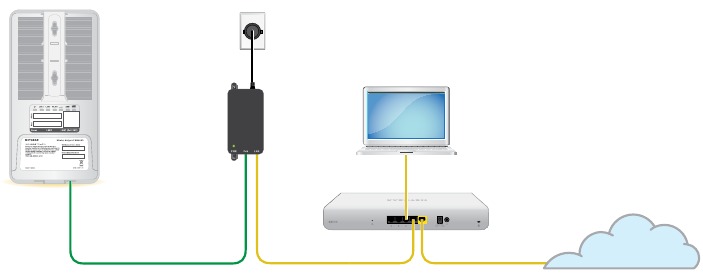

Tarmoqqa ulanish

AirBridge-ni sozlash vaqtida Internetga kirish imkoniyati bo'lgan tarmoqqa ulashingizni tavsiya qilamiz. Agar tarmoqqa router kabi DHCP serveri kirsa, AirBridge-ga avtomatik ravishda yangi IP manzil beriladi. (Standart IP manzil 192.168.0.100.)

Tarmoq aylanmasining oldini olish uchun avval AirBridge masterini o'rnating, so'ngra AirBridge sun'iy yo'ldoshini o'rnatishdan oldin uni tarmoqdan uzing.

1. Quvvat adapteridagi LAN portini tarmog'ingizdagi router yoki kommutatorga ulang.
   (Masterdagi LAN2 portini to'g'ridan-to'g'ri tarmog'ingizga ulamang.)
2. Mobil qurilmangizni yoki kompyuteringizni siz sozlayotgan AirBridge ulangan bir xil tarmoqqa ulang.

Day Zero Easy Setup-ga kiring

1. AirBridge-ning IP manzilini kiriting.
   Agar AirBridge-ning IP manzilini bilmasangiz, NETGEAR Insight ilovasidan yoki boshqa aniqlash usulidan foydalaning.
   Brauzeringiz xavfsizlik xabarini ko'rsatishi mumkin. Uni e'tiborsiz qoldiring yoki istisno qo'shing.
2. Management Mode (Boshqaruv rejimi) uchun Standalone Mode (Aloqasiz rejim) radio tugmasini tanlang.
   Sahifa Day Zero Easy Setup sozlamalarini ko'rsatish uchun moslashadi.

Master-ni sozlang

AirBridge-ning mahalliy brauzer UI-ga birinchi marta kirganingizda, operatsiya rejimini, yangi admin mahalliy qurilma parolini, 5 GHz SSID uchun noyob nom va yangi parol va boshqaruv SSID uchun yangi parolni o'rnatishingiz kerak.

Maslahat: SSID nomini va barcha parollaringizni yozib oling.

1. AP Login New Password (APga kirish uchun yangi parol) maydoniga yangi admin mahalliy qurilma parolini kiriting.
2. Operation mode (Operatsiya rejimi) menyusidan AirBridge Master (AirBridge Master) ni tanlang.
3. SSID maydoniga 5 GHz SSID uchun yangi nom kiriting.
4. Passphrase (Parol) maydoniga 5 GHz SSID uchun yangi parol kiriting.
5. Management WPA2 Passphrase (Boshqaruv WPA2 paroli) maydoniga boshqaruv SSID uchun yangi parol kiriting, bu sizga WiFi ulanishi orqali master-ni boshqarish imkonini beradi.
6. Apply (Qo'llash) tugmasini bosing.
   Sozlamalaringiz saqlanadi va sozlamalaringizni qo'llash uchun master qayta yuklanadi.
7. Yangi mahalliy qurilma paroli bilan admin sifatida kiring va Foydalanish shartlariga rozilik bildiring.
   Endi siz tizimdan chiqib, master-ni uzishingiz mumkin.

Sun'iy yo'ldoshni sozlang

1. AirBridge master-ni tarmoqdan uzing, so'ngra AirBridge sun'iy yo'ldoshini tarmoqqa ulang.
2. Sun'iy yo'ldoshda 3. AirBridge-ni yoqing va 5. Day Zero Easy Setup-ga kiring qadamlarini takrorlang.
3. AP Login New Password (APga kirish uchun yangi parol) maydoniga yangi admin mahalliy qurilma parolini kiriting.
4. Operation mode (Operatsiya rejimi) menyusidan AirBridge Satellite (AirBridge sun'iy yo'ldoshi) ni tanlang.
5. SSID maydoniga master uchun o'rnatgan bir xil nomni kiriting.
6. Passphrase (Parol) maydoniga master uchun o'rnatgan bir xil parolni kiriting.
7. Management WPA2 Passphrase (Boshqaruv WPA2 paroli) maydoniga boshqaruv SSID uchun yangi parol kiriting, bu sizga WiFi ulanishi orqali sun'iy yo'ldoshni boshqarish imkonini beradi.
8. Apply (Qo'llash) tugmasini bosing.
   Sozlamalaringiz saqlanadi va sozlamalaringizni qo'llash uchun sun'iy yo'ldosh qayta yuklanadi.
9. Yangi mahalliy qurilma paroli bilan admin sifatida kiring va Foydalanish shartlariga rozilik bildiring.
10. Sun'iy yo'ldosh qurilmasining orqa tomonidagi LEDlarni ko'ring. O'ng tomondagi yashil LED yonadi, bu kuchli signalni ko'rsatadi. Endi siz tizimdan chiqib, sun'iy yo'ldoshni uzishingiz mumkin.

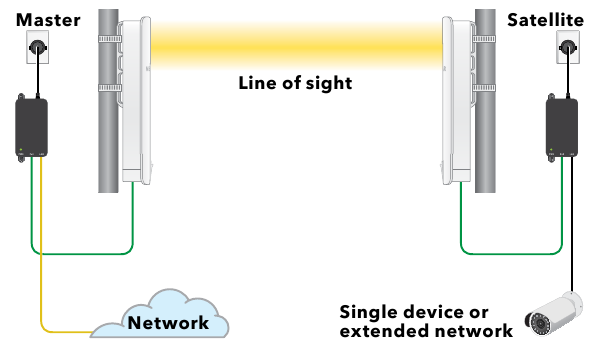

Master va sun'iy yo'ldoshni o'rnating

1. Master uchun quvvat adapteridagi LAN portini simli tarmog'ingizga ulang.
2. Master-ni shunday o'rnatingki, u sun'iy yo'ldoshni o'rnatmoqchi bo'lgan joyga to'g'ri yo'nalishda bo'lsin.
3. Sun'iy yo'ldoshni asosiy saytdagi master-ning old paneliga qarab, ajratilgan joyga o'rnating.
   Sun'iy yo'ldoshni masterdan 1.8 milya (3 km) yoki undan ortiq masofaga joylashtirishingiz mumkin.
4. Qurilmalarga quvvatni ulang.
   Sun'iy yo'ldosh master bilan WiFi ulanishini o'rnatgandan so'ng, signal kuchi indikatori (SSI) LEDlari yonadi.
5. Optimal WiFi signali uchun sun'iy yo'ldoshning holatini sozlash uchun SSI LEDlaridan foydalaning.

   Yashil LED		O'ng SSI LEDi doimiy yashil. WiFi ulanishi uchun signal kuchli. Chap va o'rta SSI LEDlari o'chirilgan.
   Sariq LED		O'rta SSI LEDi doimiy sariq. WiFi ulanishi uchun signal o'rtacha yaxshi. Chap va o'ng SSI LEDlari o'chirilgan.
   Qizil LED		Chap SSI LEDi doimiy qizil. WiFi ulanishi uchun signal zaif. O'rta va o'ng SSI LEDlari o'chirilgan.

Boshqa qo'llab-quvvatlanadigan rejimlar

AirBridge uchun boshqa qo'llab-quvvatlanadigan operatsiya rejimlariga nuqtadan ko'p nuqtaga master-sun'iy yo'ldosh, kirish nuqtasi va mijoz ko'prigi kiradi. Qo'shimcha ma'lumot olish uchun foydalanuvchi qo'llanmasiga qarang: netgear.com/support/product/WBC502.

Insight Premium va Insight Pro obunachilari nuqtadan-nuqtaga master-sun'iy yo'ldosh sozlamasini sozlash uchun Insight Cloud portalidan foydalanishlari mumkin. Qo'shimcha ma'lumot olish uchun NETGEAR bilimlar bazasiga qarang.

Qo'llab-quvvatlash va hamjamiyat

Savollaringizga javob olish va so'nggi yuklamalarga kirish uchun netgear.com/support saytiga tashrif buyuring.

Shuningdek, community.netgear.com saytida foydali maslahatlar uchun NETGEAR hamjamiyatimizni tekshirishingiz mumkin.

Insight Instant Mesh-ga qodir mahsulotlar haqida ko'proq ma'lumot olish uchun netgear.com saytiga tashrif buyuring.

Me'yoriy-huquqiy

Agar ushbu mahsulot Kanadada sotilsa, ushbu hujjatga Kanada frantsuz tilida https://www.netgear.com/support/download/ saytida kirishingiz mumkin.

Evropa Ittifoqi muvofiqlik deklaratsiyasi, shu jumladan me'yoriy muvofiqlik haqida ma'lumot olish uchun https://www.netgear.com/about/regulatory/ saytiga tashrif buyuring.

Quvvat manbaini ulashdan oldin me'yoriy muvofiqlik hujjatini ko'rib chiqing.

NETGEAR-ning Maxfiylik siyosati uchun https://www.netgear.com/about/privacy-policy saytiga tashrif buyuring.

Ushbu qurilmadan foydalanish orqali siz NETGEAR-ning https://www.netgear.com/about/terms-and-conditions saytidagi Shartlariga rozilik bildirasiz. Agar siz rozi bo'lmasangiz, qurilmani qaytarish muddati ichida sotib olgan joyingizga qaytaring.
