NETGEAR WAX615, WAX615PA - Kirish nuqtasini o'rnatish bo'yicha qo'llanma

Paket tarkibi

ESLATMA: WAX615ni PoE+ kommutatoriga yoki quvvat adapteriga ulash orqali quvvatlantirishingiz mumkin. WAX615PA modeli quvvat adapterini o'z ichiga oladi, yoki siz uni alohida sotib olishingiz mumkin.

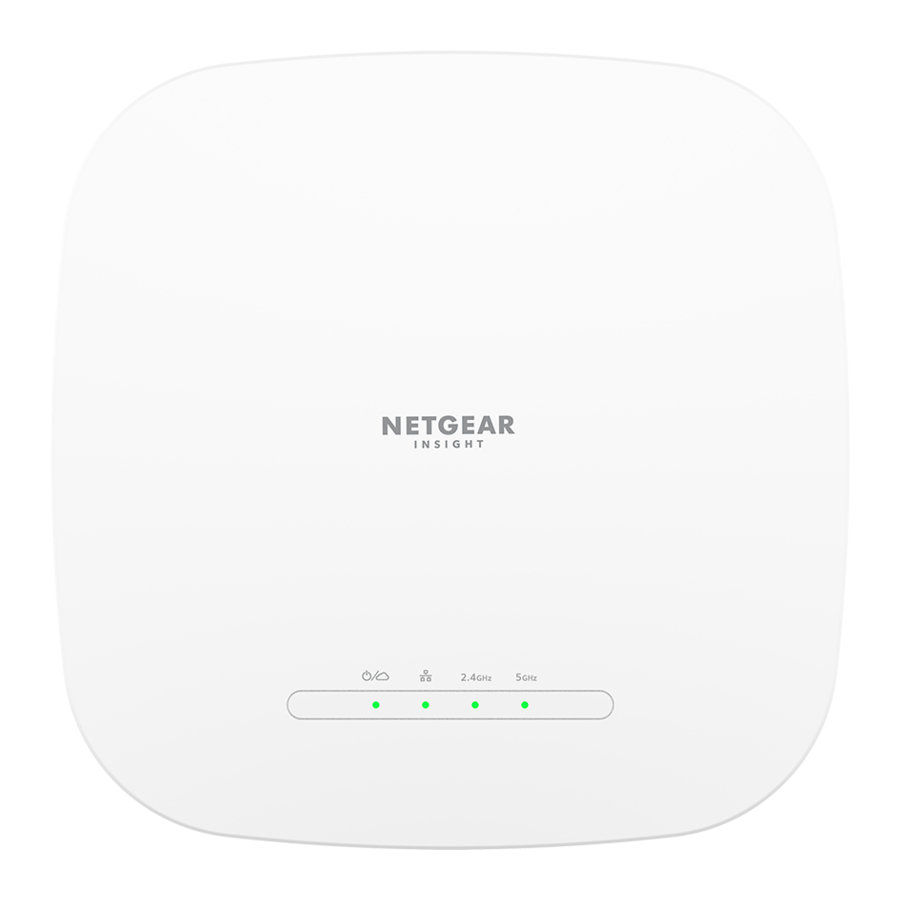

Umumiy ko'rinish

1. Quvvat/Bulut LEDi
2. LAN LEDi
3. 2.4 GHz WLAN LEDi
4. 5 GHz WLAN LEDi
5. DC quvvat ulagichi
6. LAN PoE+ porti
7. Qayta o'rnatish tugmasi

Foydalanish shartlari
Ushbu qurilma professional tarzda o'rnatilishi kerak. O'rnatuvchi, qonuniy chastota kanallari, chiqish quvvati va DFS talablari doirasidagi operatsiyalarni o'z ichiga olgan mahalliy mamlakat qoidalariga rioya qilish uchun javobgardir. Sotuvchi yoki Reseller yoki Distribyutor noqonuniy simsiz operatsiyalar uchun javobgar emas. Tafsilotlar uchun Qurilmaning Foydalanish shartlari bilan tanishing.

Quvvat va Internetga ulanish

WAX615 kirish nuqtasini (AP) quvvat adapterini ulash yoki LAN PoE+ portini 802.at quvvat (PoE+) bilan ta'minlaydigan PoE+ kommutatoriga ulash orqali quvvatlantiring.

AP Internetga ulanganligiga ishonch hosil qiling:

• Agar siz APni kommutatorga ulasangiz, kommutator Internetga ulanganligiga ishonch hosil qiling.
• Agar siz quvvatni ta'minlash uchun quvvat adapteridan foydalansangiz, APdagi LAN PoE+ portini Internetga ulangan tarmoqdagi routerga yoki boshqa tarmoq qurilmasiga ulash uchun Ethernet kabelidan foydalaning.

Ulanish namunalari

Ishga tushgandan so'ng va sozlash vaqtida AP LEDlari quyidagi ranglarda yonishi mumkin:

Quvvat/Bulut		Sekin miltillovchi sarg'ish: AP ishga tushmoqda, dasturiy ta'minot yangilanmoqda yoki AP IP-manzilni olishga harakat qilmoqda.
		Doimiy yashil: AP ishga tushdi va u mustaqil AP sifatida yoki hozirda Insight bulutiga ulanmagan Insight tomonidan aniqlangan AP sifatida ishlaydi.
		Doimiy ko'k: AP Insight rejimida ishlaydi va Insight bulutiga ulangan.
LAN (ikkita tezlik variantidan biri)		Doimiy yashil: LAN 1 porti 2.5 Gbps tezlikni aniqlaydi.
		Doimiy sarg'ish: LAN 1 porti 2.5 Gbps dan kam tezlikni aniqlaydi, masalan, 1 Gbps (bu umumiy tezlik).
2.4 GHz WLAN 5 GHz WLAN		Doimiy yashil: Radio mijozlarsiz ishlaydi.
		Doimiy ko'k: Radioda kamida bitta ulangan mijoz bor.
		Miltillovchi ko'k: Radio trafikni qayta ishlamoqda.

LEDlar haqida ko'proq ma'lumot olish uchun foydalanuvchi qo'llanmasiga qarang, uni netgear.com/support/download. saytiga tashrif buyurib yuklab olishingiz mumkin.

WAX615 LAN PoE+ porti 2.5 Gbps gacha bo'lgan Ethernet tezligini qo'llab-quvvatlaydi. Yuqoridagi rasmda 2.5 Gbps va undan yuqori tezliklarni, shuningdek, PoE+ ni qo'llab-quvvatlaydigan NETGEAR MS510TXUP kommutatori ko'rsatilgan. Biroq, agar sizning Internet ulanishingiz, modemingiz yoki kommutatoringiz faqat 1 Gbps tezlikni qo'llab-quvvatlasa (bu umumiy tezlik), APning LAN 1 ulanishi 1 Gbps tezlikda ishlaydi.

APni sozlash

Siz APni masofadan turib NETGEAR Insight yordamida bulut/masofaviy rejimda yoki veb-brauzer yordamida mahalliy avtonom rejimda boshqarishingiz mumkin.

Insight masofaviy boshqaruvi avtonom rejimda mavjud bo'lmagan qo'shimcha funksiyalar va qo'shimcha xizmatlarni taklif etadi. Sizning yangi Insight bilan boshqariladigan qurilmangiz Insight bilan birga keladi.

Qo'shimcha ma'lumot olish uchun www.netgear.com/insight/subscription.aspx manziliga tashrif buyuring.

AP IP-manzilni tarmoqdagi DHCP serveridan (yoki DHCP serveri vazifasini bajaradigan routerdan) oladi. Agar sizning tarmog'ingizda DHCP serveri bo'lmasa, AP o'zining standart IP-manzilidan foydalanadi: 192.168.0.100.

NETGEAR Insight bilan APni sozlash

1. Mobil qurilmangizni APning sozlash SSID'iga (WiFi tarmoq nomi) ulang.
   Sozlash SSID'si APning pastki qismidagi AP yorlig'ida joylashgan va NETGEARxxxxxx‑SETUP formatida ko'rsatilgan, bu yerda xxxxxx APning MAC-manzilining oxirgi olti raqami hisoblanadi. Standart WiFi parol sharedsecret.
2. NETGEAR Insight ilovasini oching.
   Agar sizda NETGEAR hisob qaydnomangiz bo'lmasa, hozir hisob qaydnomasini yaratishingiz mumkin.
3. Hisob qaydnomangiz uchun elektron pochta manzili va parolni kiriting va LOG IN (KIRISH) tugmasini bosing.
4. Mavjud tarmoq joylashuvini tanlang yoki yangi tarmoq joylashuvini yaratish uchun Next button (Keyingi tugma) ni bosing va keyin OK (OK) ni bosing.
   Yangi tarmoq joylashuvi uchun kiritgan qurilma administrator paroli tarmoq joylashuviga qo'shgan barcha qurilmalarda mavjud bo'lgan administrator parolining o'rnini bosadi.
   Ko'pgina hollarda Insight APni avtomatik ravishda aniqlaydi, bu bir necha daqiqa vaqt olishi mumkin.
5. Insight Manageable Devices bo'limida AP icon (AP belgisi) ni bosing.
   Agar siz AP belgisini ko'rmasangiz, ekranni yangilash uchun pastga tortish ishorasidan foydalaning.
6. ADD DEVICE (QURILMA QO'SHISH) tugmasini bosing.
7. Agar so'ralsa, APga nom bering va Next (Keyingi) tugmasini bosing.
   AP avtomatik ravishda eng so'nggi Insight firmwaresiga yangilanadi. Bu 10 daqiqagacha vaqt olishi mumkin, bu vaqt ichida AP qayta ishga tushishi mumkin. AP hozirda Insight bulutga asoslangan boshqaruv platformasiga ulangan Insight bilan boshqariladigan qurilma hisoblanadi. Agar Power/Cloud LEDi doimiy yashil rangda bo'lsa, u endi doimiy ko'k rangda yonadi.
8. APni sozlash va boshqarish uchun Insight Cloud portalidan yoki Insight ilovasidan foydalaning. Insight Cloud portali va Insight ilovasi haqida qo'shimcha ma'lumot olish uchun netgear.com/support/product/insight.aspx manziliga tashrif buyuring.

APni veb-brauzerda sozlash

Agar siz APni avtonom rejimda ishlatmoqchi bo'lsangiz, ushbu usuldan foydalaning.

1. Kompyuteringizni yoki mobil qurilmangizni APning sozlash SSID'iga (WiFi tarmoq nomi) ulang.
   Sozlash SSID'si APning pastki qismidagi AP yorlig'ida joylashgan va NETGEARxxxxxx‑SETUP formatida ko'rsatilgan, bu yerda xxxxxx APning MAC-manzilining oxirgi olti raqami hisoblanadi. Standart WiFi parol sharedsecret.
2. Kompyuteringizda veb-brauzerni ishga tushiring va manzil satriga aplogin.net kiriting.
   Brauzeringiz APdagi o'z-o'zidan imzolangan sertifikat tufayli xavfsizlik ogohlantirishini ko'rsatishi mumkin, bu kutilgan harakat. Siz davom etishingiz yoki xavfsizlik ogohlantirishi uchun istisno qo'shishingiz mumkin. Qo'shimcha ma'lumot olish uchun https://kb.netgear.com/000062980/ ga qarang.
3. AP foydalanuvchi nomi va standart parolni kiriting. Foydalanuvchi nomi admin. Standart parol password. Foydalanuvchi nomi va parol registrga sezgir.
4. Web-browser (Local) (Veb-brauzer (Mahalliy)) radio tugmasini tanlang.
   Day Zero Easy Setup sahifasi paydo bo'ladi.
5. Day Zero Easy Setup sahifasidagi ko'rsatmalarga amal qiling va keyin Apply (Qo'llash) tugmasini bosing.
   Yangi administrator parolini, SSID (WiFi tarmoq nomi), WiFi parolini va IP-manzilini xavfsiz joyda saqlashni tavsiya qilamiz.
   Sozlamalaringiz qo'llanilayotganini ko'rsatish uchun xabar paydo bo'ladi.
6. Agar kompyuteringiz yoki mobil telefoningizning WiFi ulanishi uzilsa, Day Zero Easy Setup sahifasida o'rnatgan yangi SSID va WiFi parol yordamida APga qayta ulaning.
7. Kirish sahifasi paydo bo'lganda, APni sozlash uchun yangi administrator parolingiz yordamida APga kirishingiz mumkin.
8. Internetga ulangan kompyuter yoki mobil qurilmadan my.netgear.com saytiga tashrif buyuring.
9. NETGEAR hisob qaydnomangizga kiring.
   Agar sizda NETGEAR hisob qaydnomangiz bo'lmasa, hozir hisob qaydnomasini yaratishingiz mumkin. My Products sahifasi paydo bo'ladi.
10. Chap tomondagi menyudan Register a Product (Mahsulotni ro'yxatdan o'tkazing) ni tanlang.
11. Serial Number (Seriya raqami) maydoniga AP seriya raqamini kiriting. T
    seriya raqami 13 xonali. U AP yorlig'ida chop etilgan.
12. Date of Purchase (Xarid sanasi) menyusidan APni sotib olgan sanani tanlang.
13. REGISTER (Ro'yxatdan o'tkazish) tugmasini bosing.
    Sizning AP NETGEAR hisob qaydnomangizda ro'yxatdan o'tkazildi.
    Tasdiqlovchi elektron pochta xabari sizning NETGEAR hisob qaydnomangiz elektron pochta manziliga yuboriladi.

O'rnatish variantlari

Siz APni qattiq sirtga (devor yoki shiftga) yoki 15/16 dyuymli (23,8 mm) T-panelli shiftga o'rnatishingiz mumkin.
Biz tekis Ethernet kabelidan foydalanishni tavsiya qilamiz, shunda kabel AP va u o'rnatilgan sirt orasidagi tor joyga mos keladi.
APni o'rnatishdan oldin, WiFi tarmoq ulanishi va qamrovini tekshirish uchun avval APni o'rnatishni va sinovdan o'tkazishni tavsiya qilamiz.

ESLATMA: Agar siz APni shiftga o'rnatayotgan bo'lsangiz, APni devorga qanday o'rnatish bo'yicha ko'rsatmalarga amal qiling.

APni devorga o'rnatish

1. O'rnatish plastinkasini devorga qo'ying.
2. O'rnatish teshiklari joylashgan devorni belgilang.
3. O'rnatish plastinkasini devorga mahkamlash uchun devor langarlari va vintlardan foydalaning.
4. Kabellarni APga ulang.
5. APni o'rnatish plastinkasiga mahkamlang.

6. APni o'rnatish plastinkasiga qulflash uchun soat yo'nalishi bo'yicha burang.


APni T-panelga o'rnatish

1. T-panelni metall qavs ichiga qisman suring.
2. Metall qavsni shift paneliga mahkamlang.
3. T-panelni shift paneli ustiga suring.
4. Metall qavsni joyiga qulflash uchun qulf vintidan foydalaning.

5. O'rnatish plastinkasini T-panelga mahkamlash uchun to'rtta kalta vintdan foydalaning.
6. O'rnatishdan oldin APga PoE kabelini yoki quvvat adapterini ulang.
   AP ko'zga tashlanmaydigan qilib yaratilgan, shuning uchun u o'rnatilganda shift yuzasida tekis turadi.

7. APni teskari holda ushlab turing va uni o'rnatish plastinkasiga mahkamlang.

8. Kirish nuqtasini o'rnatish plastinkasiga qulflash uchun soat yo'nalishi bo'yicha burang.


APni yechish

O'rnatish plastinkasidan bo'shatganda AP tushib ketmasligi uchun uni ushlab turing.

1. Qulflash mandalini topish uchun bosh barmog'ingizni LEDlarning o'rtasiga, barmog'ingizni esa qurilmaning qarama-qarshi tomoniga, to'g'ridan-to'g'ri bosh barmog'ingizga qo'ying.
2. Qulfni bo'shatish uchun mandalni pastga bosib ushlab turing va qulfni ochiq holda saqlang.

3. APni o'rnatish plastinkasidan bo'shaguncha soat sohasi teskari yo'nalishda aylantiring.
   O'rnatish plastinkasi shiftga yoki devorga biriktirilgan holda qoladi.


Qo'llab-quvvatlash va hamjamiyat

Savollaringizga javob olish va eng so'nggi yuklab olishlarga kirish uchun netgear.com/support saytiga tashrif buyuring.

Shuningdek, community.netgear.com saytida NETGEAR hamjamiyatimizda foydali maslahatlar bilan tanishishingiz mumkin.

Me'yoriy va qonuniy

Agar ushbu mahsulot Kanadada sotilsa, ushbu hujjatga Kanada fransuz tilida https://www.netgear.com/support/download/ manzilida kirishingiz mumkin.

(If this product is sold in Canada, you can access this document in Canadian French at https://www.netgear.com/support/download/.)

Yevropa Ittifoqi muvofiqlik deklaratsiyasi, shu jumladan me'yoriy muvofiqlik haqida ma'lumot olish uchun https://www.netgear.com/about/regulatory/ manziliga tashrif buyuring.

Elektr ta'minotini ulashdan oldin me'yoriy muvofiqlik hujjatiga qarang.

Agar rozi bo'lmasangiz, qurilmani qaytarish muddati ichida xarid qilgan joyingizga qaytaring.

Ushbu qurilmani tashqarida ishlatmang. PoE manbai faqat bino ichidagi ulanish uchun mo'ljallangan.

Faqat 6 GHz chastotali qurilmalarga tegishli: Qurilmadan faqat ichki makonda foydalaning. 6 GHz chastotali qurilmalardan neft platformalarida, avtomobillarda, poezdlarda, qayiqlar va samolyotlarda foydalanish taqiqlanadi, bundan tashqari, ushbu qurilmadan katta samolyotlarda 10 000 futdan balandda uchayotganda foydalanishga ruxsat beriladi. 5,925-7,125 GHz diapazonida transmitterlardan uchuvchisiz uchish apparatlari tizimlarini boshqarish yoki ular bilan aloqa qilish uchun foydalanish taqiqlanadi.

NETGEAR, Inc.
350 East Plumeria Drive
San Jose, CA 95134, USA

NETGEAR INTERNATIONAL LTD
Floor 1, Building 3,
University Technology Centre
Curraheen Road, Cork,
T12EF21, Ireland

© NETGEAR, Inc., NETGEAR va NETGEAR logotipi NETGEAR, Inc.ning savdo belgilari hisoblanadi. Har qanday NETGEARga tegishli bo'lmagan savdo belgilari faqat ma'lumot olish uchun ishlatiladi.
