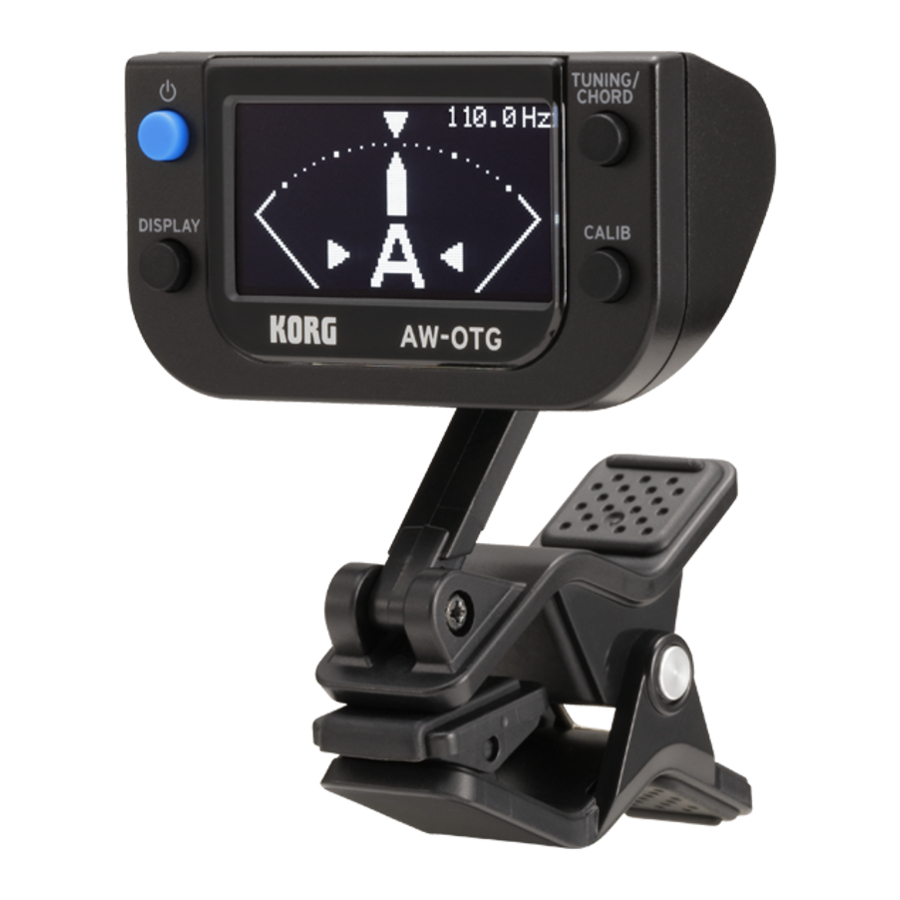

Korg AW-OTG, AW-OTB - Clip-On Tuner Tez Boshlash Qo'llanmasi

Ehtiyot choralari

Joylashuv

Qurilmani quyidagi joylarda ishlatish nosozlikka olib kelishi mumkin.

• To'g'ridan-to'g'ri quyosh nurida.
• Haddan tashqari harorat yoki namlik bo'lgan joylarda.
• Haddan tashqari chang yoki iflos joylarda.
• Haddan tashqari tebranish bo'lgan joylarda.
• Magnit maydonlariga yaqin joylarda.

Elektr ta'minoti

Qurilma ishlatilmayotganda quvvatni o'chirishga ishonch hosil qiling. Qurilma uzoq vaqt davomida ishlatilmayotganda batareyaning oqib ketishini oldini olish uchun uni olib tashlang.

Boshqa elektr qurilmalariga shovqin

Yaqin joyda joylashgan radio va televizorlar qabul qilishda shovqinlarga duch kelishi mumkin. Ushbu qurilmani radio va televizorlardan mos masofada ishlating.

Ishlash

Sinishni oldini olish uchun kalitlar yoki boshqaruv elementlariga haddan tashqari kuch qo'llamang.

G'amxo'rlik

Agar tashqi qismi iflos bo'lsa, uni toza, quruq mato bilan artib oling. Benzol yoki suyultiruvchi kabi suyuq tozalagichlar, tozalash vositalari yoki yonuvchan jilolardan foydalanmang.

Ushbu qo'llanmani saqlang

Ushbu qo'llanmani o'qib chiqqandan so'ng, iltimos, uni keyinroq ma'lumot olish uchun saqlab qo'ying.

Chet moddalarni uskunangizdan uzoqroq tuting

Hech qachon ushbu uskunaning yoniga suyuqlik solingan idish qo'ymang. Agar suyuqlik uskunaga tushsa, bu buzilish, yong'in yoki elektr toki urishiga olib kelishi mumkin. Metall buyumlar uskunaga tushmasligiga ehtiyot bo'ling.

Batareyani o'rnatish (1-rasm)

1. Tyunerning orqa tomonidagi batareya bo'linmasi qopqog'ini oching.
2. Batareyani to'g'ri polaritga rioya qilgan holda joylashtiring va keyin qopqoqni yoping.

Asbobga biriktirish (2-rasm)

AW-OTG/OTB ni asbobingizning bosh qismiga biriktiring.

Iltimos, AW-OTG/OTB ni asbobingizga ehtiyotkorlik bilan biriktiring. AW-OTG/OTB ni uzoq vaqt davomida biriktirilgan holda qoldirish asbobning yuzasiga zarar yetkazishi yoki belgi qoldirishi mumkin. Yoshga bog'liq o'zgarish yoki sirt qoplamasi kabi turli omillarga qarab, ushbu mahsulotni biriktirish orqali asbobingizga zarar yetishi mumkin.

Sozlash (3-rasm)

1. AW-OTG/OTB ni yoqish uchun quvvat tugmasini (a) bosing.
2. Bitta notani chalib, torlarni sozlang.

Mos yozuvlar balandligini sozlash

Mos yozuvlar balandligi uchun standart sozlama 440 Hz. Mos yozuvlar balandligini o'zgartirish mumkin. CALIB tugmasini (e) bosing. Joriy mos yozuvlar balandligi displeyda (c) paydo bo'lganda, sozlamani o'zgartirish uchun CALIB tugmasini bosing.

Displey turini sozlash

(→ Foydalanuvchi qo'llanmasiga murojaat qiling.)

DISPLAY tugmasini (b) har bosish displey turini o'zgartiradi, shunda siz kerakli displey ko'rsatkichidan foydalanib sozlashingiz mumkin.

Akkordlarni aniqlash (faqat AW-OTG)

Akkordlarni aniqlash rejimiga kirish uchun TUNING/CHORD tugmasini (d) bosing. Asbobingizda akkordni chalganingizda, akkord displeyda paydo bo'ladi.

Temponi aniqlash (faqat AW-OTB)

Tempo-aniqlash rejimiga kirish uchun TUNING/TEMPO tugmasini (d) bosing. Asbobingizni doimiy ritmda, masalan, ikki barobar tezlikda yoki yarim tezlikda chalganingizda, tempo aniqlanadi va displeyda paydo bo'ladi.

Texnik xususiyatlar (Umumiy ko'rinish)

• Elektr ta'minoti: Bitta AAA batareyasi (ishqoriy yoki nikel-metall gidrid batareyasi)
• Batareyaning ishlash muddati: taxminan 18 soat (tyuner doimiy ravishda ishlaydi, A4 doimiy kirish, ishqoriy batareyadan foydalanganda)
• Avtomatik o'chirish: Taxminan 3 daqiqa
• O'lchamlari: 51 mm(W) x 64 mm(D) x 71 mm(H) / 2.01" x 2.52" x 2.80".
• Og'irligi: 35 g / 1.23 oz (batareya bilan birga)
• Qo'shilgan elementlar: Tez Boshlash Qo'llanmasi, Bitta AAA batareyasi

* Texnik xususiyatlar va tashqi ko'rinish yaxshilash uchun ogohlantirishsiz o'zgartirilishi mumkin.

FCC QOIDALARIGA MUVOFIQ OGOHLANTIRISH (AQSh uchun) ESLATMA: Ushbu uskunalar sinovdan o'tkazildi va FCC qoidalarining 15-qismiga muvofiq B sinfidagi raqamli qurilma uchun belgilangan chegaralarga mos kelishi aniqlandi. Ushbu chegaralar turar joylarda zararli shovqinlardan oqilona himoya qilish uchun mo'ljallangan. Ushbu uskunalar radiochastotalik energiyasini ishlab chiqaradi, ishlatadi va tarqatishi mumkin va agar ko'rsatmalarga muvofiq o'rnatilmasa va ishlatilmasa, radioaloqa uchun zararli shovqinlarni keltirib chiqarishi mumkin. Biroq, muayyan o'rnatishda shovqin bo'lmaydi degan kafolat yo'q. Agar ushbu uskunalar radio yoki televideniye qabul qilishiga zararli shovqin keltirib chiqarsa, buni uskunani o'chirish va yoqish orqali aniqlash mumkin bo'lsa, foydalanuvchiga quyidagi choralardan biri yoki bir nechtasi bilan shovqinni tuzatishga urinish tavsiya etiladi: Qabul qiluvchi antennaning yo'nalishini o'zgartiring yoki joyini o'zgartiring. Uskunalar va qabul qilgich o'rtasidagi masofani oshiring. Uskunalarni qabul qilgich ulanganidan farqli bo'lgan zanjirdagi rozetkaga ulang. Yordam uchun diler yoki tajribali radio/TV texnikiga murojaat qiling. Agar ushbu uskunalar bilan kabellar kabi elementlar kiritilgan bo'lsa, siz ushbu kiritilgan elementlardan foydalanishingiz kerak. Ushbu tizimga ruxsatsiz o'zgartirishlar yoki modifikatsiyalar foydalanuvchining ushbu uskunani ishlatish huquqini bekor qilishi mumkin.

Yo'q qilish bo'yicha bildirishnoma (faqat Yevropa Ittifoqi) Agar ushbu belgi mahsulot, qo'llanma, batareya yoki paketda ko'rsatilgan bo'lsa, inson salomatligiga zarar yetkazmaslik yoki atrof-muhitga zarar yetkazmaslik uchun uni to'g'ri tarzda yo'q qilishingiz kerak. To'g'ri yo'q qilish usuli haqida batafsil ma'lumot olish uchun mahalliy ma'muriy organingizga murojaat qiling. Agar batareyada tartibga solingan miqdordan ortiq og'ir metallar bo'lsa, batareya yoki batareya paketidagi belgining ostida kimyoviy belgi ko'rsatiladi.

Ushbu qurilma FCC qoidalarining 15-qismiga mos keladi. Ishlash quyidagi ikki shartga bog'liq: Ushbu qurilma zararli shovqinlarni keltirib chiqarmasligi kerak va ushbu qurilma qabul qilingan har qanday shovqinni, shu jumladan istalmagan ishlashga olib kelishi mumkin bo'lgan shovqinni qabul qilishi kerak. CAN ICES-3 B / NMB-3 B.

ISTE'MOLCHILAR UCHUN MUHIM XABARNOMA Ushbu mahsulot qat'iy texnik xususiyatlarga va ushbu mahsulot ishlatilishi mo'ljallangan mamlakatda qo'llaniladigan kuchlanish talablariga muvofiq ishlab chiqarilgan. Agar siz ushbu mahsulotni internet orqali, pochta orqali buyurtma orqali va/yoki telefon orqali sotuv orqali sotib olgan bo'lsangiz, ushbu mahsulot siz yashayotgan mamlakatda ishlatilishi mo'ljallanganligini tekshirishingiz kerak. Ushbu mahsulotni mo'ljallanganidan boshqa har qanday mamlakatda ishlatish xavfli bo'lishi mumkin va ishlab chiqaruvchining yoki distribyutorning kafolatini bekor qilishi mumkin. Iltimos, xaridingizni tasdiqlovchi kvitansiyangizni ham saqlab qo'ying, aks holda mahsulotingiz ishlab chiqaruvchining yoki distribyutorning kafolatidan mahrum bo'lishi mumkin.

* Barcha mahsulot nomlari va kompaniya nomlari tegishli egalarining savdo belgilari yoki ro'yxatdan o'tgan savdo belgilaridir.

KORG INC.
4015-2 Yanokuchi, Inagi-City, Tokyo 206-0812 JAPAN

© 2017 KORG INC.

Nashr etilgan 07/2017 Vyetnamda chop etilgan
