Korg pitchblack PORTABLE - Polifonik Tyuner Qo'llanmasi

Mundarija

1 Ehtiyot choralari
2 Boshqaruv elementlari
3 Batareyani o'rnatish
4 Ulanishlar
5 Sozlash
6 Texnik xususiyatlar
7 Qo'llanmani yuklab olish
8 Boshqa tillarda

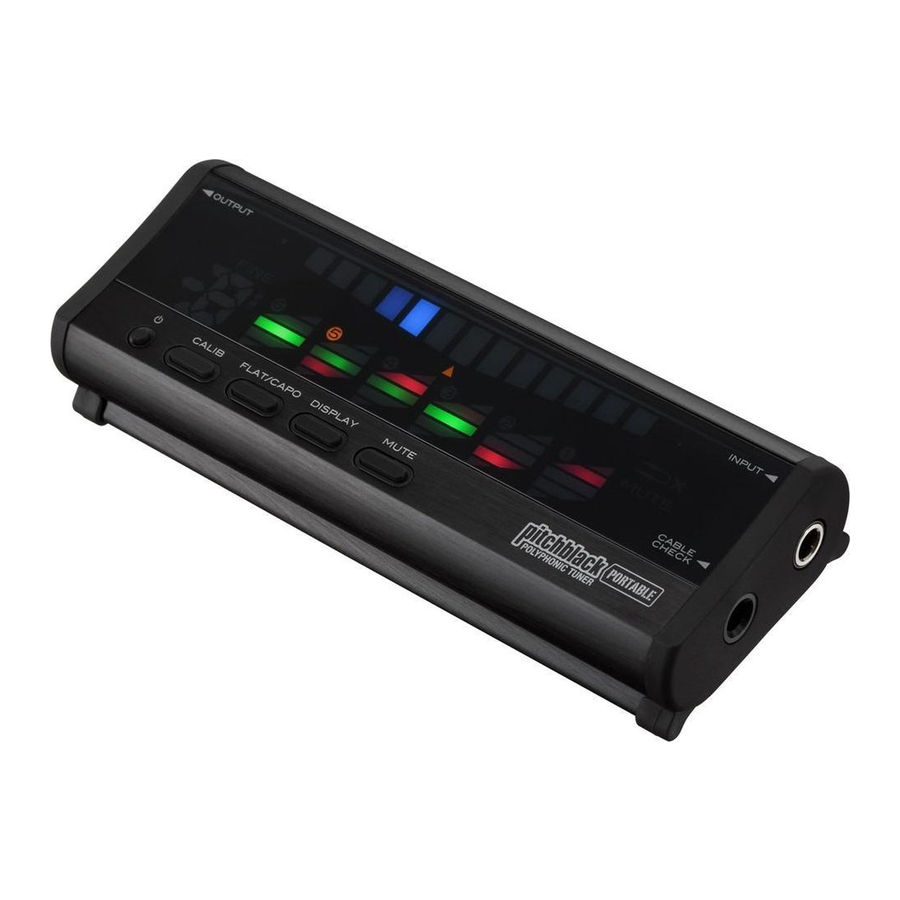

rasm

Ehtiyot choralari

Joylashuv

Qurilmani quyidagi joylarda ishlatish nosozlikka olib kelishi mumkin.

To'g'ridan-to'g'ri quyosh nurida
Haddan tashqari issiq yoki nam joylarda
Haddan tashqari chang yoki iflos joylarda
Haddan tashqari tebranish joylarida
Magnit maydonlariga yaqin joylarda

Elektr ta'minoti

Iltimos, belgilangan AC adapterini to'g'ri kuchlanishli AC rozetkaga ulang. Uni qurilmangiz mo'ljallanmagan kuchlanishli AC rozetkaga ulamang.

Boshqa elektr qurilmalariga xalaqit berish

Yaqin joyda joylashgan radio va televizorlar qabul qilishda shovqinlarga duch kelishi mumkin.
Ushbu qurilmani radio va televizorlardan mos masofada ishlating.

Foydalanish

Sinishni oldini olish uchun kalitlar yoki boshqaruv elementlariga haddan tashqari kuch qo'llamang.

G'amxo'rlik

Agar tashqi ko'rinishi iflos bo'lsa, uni toza, quruq mato bilan artib oling. Benzol yoki suyultiruvchi kabi suyuq tozalagichlar, tozalash vositalari yoki yonuvchan jilolardan foydalanmang.

Ushbu qo'llanmani saqlang
Ushbu qo'llanmani o'qib chiqqandan so'ng, iltimos, uni keyinroq ma'lumot olish uchun saqlab qo'ying.

Chet jismlarni uskunangizdan uzoqroq tuting

Hech qachon ushbu uskunaning yoniga ichida suyuqlik bo'lgan idish qo'ymang. Agar suyuqlik uskunaga tushsa, bu buzilish, yong'in yoki elektr toki urishiga olib kelishi mumkin.
Ehtiyot bo'ling, metall buyumlar uskunaga tushmasin. Agar biror narsa uskunaga tushib qolsa, AC adapterini rozetkadan uzing. Keyin eng yaqin Korg dileriga yoki uskunani sotib olgan do'konga murojaat qiling.

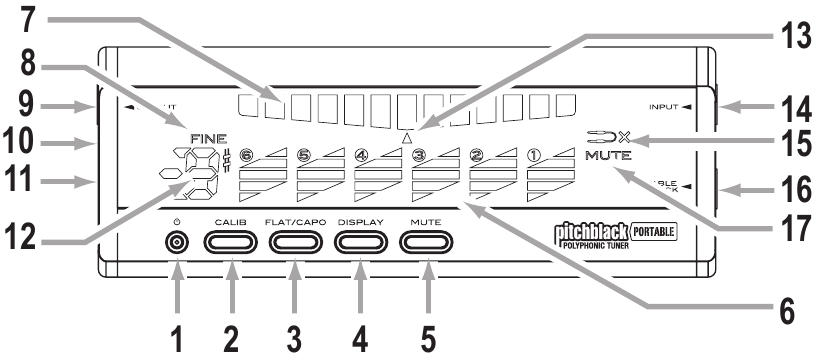

Boshqaruv elementlari

STANDBY/ON tugmasi
CALIB tugmasi
FLAT/CAPO tugmasi
DISPLAY tugmasi
MUTE tugmasi
Polifonik O'lchagich Displeyi
O'lchagich Displeyi
FINE LED
OUTPUT raz'yomi (mono)
DC 9V IN raz'yomi
DC 9V OUT raz'yomi
Displey
TUNER ON LED
INPUT raz'yomi (mono)
CABLE CHECK LED
CABLE CHECK raz'yomi
MUTE LED

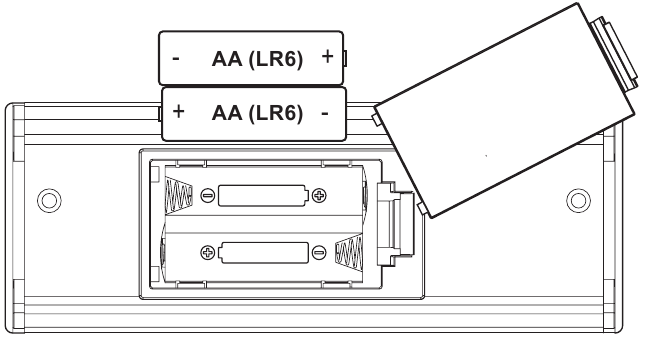

Batareyani o'rnatish

Tyunerning pastki qismida joylashgan batareya qopqog'ini oching.
Batareyalarni polariteti to'g'ri ekanligiga ishonch hosil qilib o'rnating.
Batareyalar o'rnatilgandan so'ng, qopqoqni yoping.

Batareyaning ishlash muddati tugashiga yaqinlashganda, TUNER ON LED miltillaydi. Bunday bo'lganda, imkon qadar tezroq yangi batareyani o'rnating.

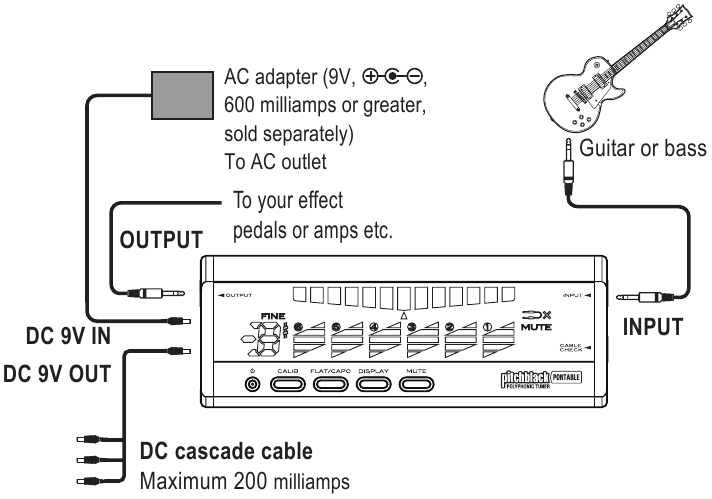

Ulanishlar

Uskunangizga zarar yetkazmaslik uchun asbobni ulashdan oldin barcha qurilmalarning quvvatini o'chiring.

INPUT, CABLE CHECK va OUTPUT raz'yomlari mono. Stereo (TRS) kabellari ishlamaydi.

INPUT raz'yomi

Asbobingizdan kabelni tyunerning INPUT raz'yomiga ulang.

OUTPUT raz'yomi

OUTPUT raz'yomidan kabelni effekt pedallaringizga yoki kuchaytirgichga va hokazolarga ulang.

INPUT raz'yomidan kiradigan signal buferdan o'tadi va OUTPUT raz'yomiga chiqariladi. MUTE tugmasini bosish orqali OUTPUT raz'yomidan chiqariladigan signal uchun ovozsiz rejim funksiyasini yoqishingiz yoki o'chirishingiz mumkin. Ovozsiz rejim funksiyasi yoqilganda, MUTE LED yonadi va signal OUTPUT raz'yomidan chiqarilmaydi.

MASLAHAT Tyuner kutish rejimida bo'lganda, signal OUTPUT raz'yomidan chiqarilmaydi.

DC 9 V IN raz'yomi

Agar quvvat uchun ixtiyoriy AC adapteridan foydalansangiz, uning 9 volt ( rasm ) va kamida 600 mA ekanligiga ishonch hosil qiling.
Korg tavsiya qilganidan boshqa AC adapteridan foydalanish nosozlikka yoki shikastlanishga olib kelishi mumkin.

DC 9 V OUT raz'yomi

Agar siz ixtiyoriy AC adapteridan foydalanayotgan bo'lsangiz, ixtiyoriy DC kaskad kabeli bilan bir nechta effekt pedalini quvvat bilan ta'minlashingiz mumkin.

Ixtiyoriy DC kaskad kabelidan foydalanganda, ulangan pedallar uchun umumiy tok iste'moli 200 mA dan oshmasligiga ishonch hosil qiling. Bundan tashqari, ulangan effekt pedallarining kerakli polaritesiga e'tibor bering.
AC adapterini DC 9V OUT raz'yomiga ulamang. Bu nosozlikka yoki shikastlanishga olib keladi.
Agar pitchblack PORTABLE batareyadan foydalanib faollashtirilgan bo'lsa, DC 9V OUT raz'yomidan quvvat bera olmaysiz.

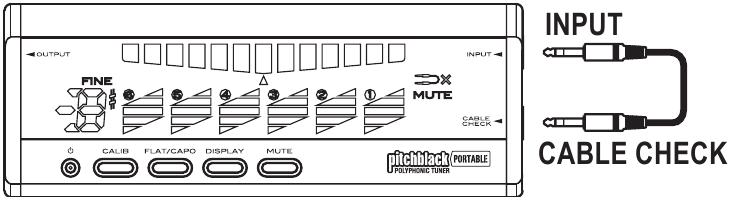

Kabelni tekshirish raz'yomi

Mono standart telefon kabelining bir uchini INPUT raz'yomiga, ikkinchi uchini esa CABLE CHECK raz'yomiga ulang.

Kabel ulanganida, kabelni tekshirish funksiyasi ishga tushadi va natijalar CABLE CHECK LEDlarida ko'rsatiladi.

Normal:
Ulanmagan yoki qisqa tutashuv:

MASLAHAT Stereo kabellarni tekshirib bo'lmaydi.

Sozlash

Asbobingizni INPUT raz'yomiga ulang.
Quvvatni yoqish uchun STANDBY/ON tugmasini bosing.
TUNER ON LED yonadi va kalibrlash sozlamalari (0–9) va tekis/kapo sozlamalari (-5–7) bir necha soniya davomida displeyda tartib bilan paydo bo'ladi (" yonadi " miltillaydi).

MASLAHAT Agar 4 soatgacha foydalanuvchi tomonidan hech qanday harakat bajarilmasa, tyuner avtomatik ravishda kutish rejimiga o'tadi.

Kalibrlash, tekis/kapo sozlamasini va o'lchagich displey sozlamasini kerak bo'lganda sozlang.
Asbobingizdagi barcha ochiq torlarni chaling va polifonik o'lchagich displeyidagi yashil LED yonishi uchun ularni sozlang.
Torni sozlashingizda, tyuner siz hozirda sozlayotgan torni aniqlaydi va uning aniq balandligini o'lchagich displeyida ko'rsatadi.

MASLAHAT DISPLAY tugmasini bir soniya yoki undan ko'proq bosib ushlab turish orqali o'lchagich displeyini o'chirishingiz mumkin.

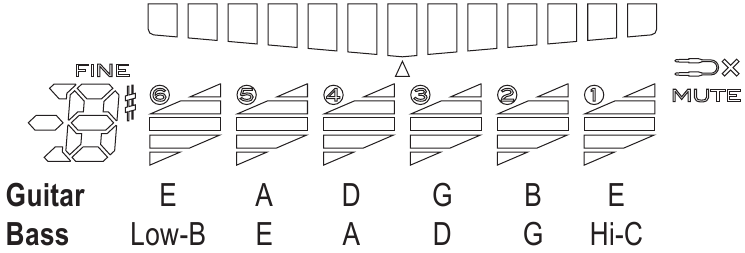

MASLAHAT Tyuner avtomatik ravishda asbobingiz gitara yoki 4/5/6 torli bas ekanligini aniqlaydi. Oddiy sozlash bilan tyuner gitara uchun E, A, D, G, B, E (qalin tordan ingichkagacha) ko'rsatadi. Bas uchun tyuner Low-B, E, A, D, G, Hi-C ko'rsatadi.

Agar asbobingizdagi bitta notani sozlamoqchi bo'lsangiz, o'lchagich displeyiga qarab sozlang.
Displey siz kiritgan balandlikka eng yaqin bo'lgan nota nomini ko'rsatadi.

Kalibrlashni sozlash

pitchblack PORTABLE zavoddan A=440Hz ga o'rnatilgan kalibrlash bilan keladi. Agar sozlash zarur bo'lsa, siz buni 436–445Hz oralig'ida qilishingiz mumkin.

CALIB tugmasini bosing.
Kalibrlash ko'rsatkichi "C" paydo bo'ladi va keyin joriy qiymat bir necha soniya davomida displeyda ko'rsatiladi.
Joriy kalibrlash sozlamasi nota nomi displeyida ko'rsatilganda, sozlamani sozlash uchun CALIB tugmasini yana bosing.
CALIB tugmasini har bosganingizda, quyidagi sozlamalar bo'ylab aylanib o'tasiz.
0: 440 Hz, 1: 441 Hz, 2: 442 Hz, 3: 443 Hz, 4: 444 Hz, 5: 445 Hz, 6: 436 Hz, 7: 437 Hz, 8: 438 Hz, 9: 439 Hz
Kerakli kalibrlash sozlamasini tanlaganingizdan so'ng, hech qanday tugmani bosmasdan taxminan ikki soniya kuting. Yangi sozlama kalibrlash o'rnatilganligini ko'rsatuvchi nota nomi displeyida bir necha marta miltillaydi. pitchblack PORTABLE avtomatik ravishda tyuner rejimiga qaytadi.

Tekis/kapo sozlamalari

Siz tekis, drop D va kapo sozlamalaridan foydalanishingiz mumkin.
Zavod sozlamalari bilan "0: Oddiy sozlash" tanlangan.

FLAT/CAPO tugmasini bosing.
Tekis/kapo ko'rsatkichi "F" paydo bo'ladi va keyin joriy sozlama bir necha soniya davomida displeyda ko'rsatiladi (" yoritilgan " miltillaydi).
Ushbu sozlama ko'rsatilganda, kerakli tekis yoki kapo sozlamasini tanlash uchun FLAT/CAPO tugmasini bosing.
Siz balandlik ko'tarilgan yoki tushirilgan yarim tonlar sonini belgilashingiz mumkin. Shuningdek, siz drop D sozlashini ham belgilashingiz mumkin (faqat gitaraning 6-tori D ga sozlangan).
0: Oddiy sozlash
-1: Bir yarim ton pastga tushirilgan ... -5: Besh yarim ton pastga tushirilgan (tekis sozlash)
D: Drop D sozlash
1: Bir yarim ton ko'tarilgan ... 7: Yetti yarim ton ko'tarilgan (kapo qo'llab-quvvatlashi)
Kerakli sozlamani qilganingizdan so'ng, hech qanday tugmani bosmasdan ikki soniya kuting.
Displey ko'rsatkichi bir necha marta miltillaydi va tekis/kapo sozlamasi amalga oshiriladi. Keyin tyuner normal holatiga qaytadi va sizga sozlash imkonini beradi.

MASLAHAT Bitta nota aniqlanganda displeyda ko'rsatilgan nota nomi tekis/kapo sozlamalarini aks ettirganligi sababli, tekis/kapo sozlashini oddiy sozlash bilan bir xil notaga sozlash orqali amalga oshirish mumkin, hatto tekis/kapo sozlamalari qilingan bo'lsa ham. (Biroq, bu drop D sozlashini istisno qiladi.)

O'lchagich displey sozlamasi

Siz o'lchagich displeyida ko'rsatiladigan displey naqshini belgilashingiz mumkin. Siz uchta naqshdan birini tanlashingiz mumkin. Zavod sozlamalari bilan "1:
Oddiy o'lchagich" tanlangan.

DISPLAY tugmasini bosing.
Joriy sozlama bir necha soniya davomida displeyda ko'rsatiladi (" yoritilgan" miltillaydi).
Ushbu sozlama ko'rsatilganda, kerakli displey naqshini tanlash uchun DISPLAY tugmasini bosing. Tugmani har bosganingizda sozlama o'zgaradi.
1. Oddiy o'lchagich

  Asbobingizni o'lchagich displeyining markaziy LEDi yoritilishi uchun sozlang. Agar nota o'tkir bo'lsa, LED yoritilishi markazdan o'ngga, agar nota tekis bo'lsa, markazdan chapga siljiydi.
2. Strob o'lchagich

  Asbobingizni yoritilish o'lchagich displeyida oqishni to'xtatishi uchun sozlang. Agar nota o'tkir bo'lsa, yoritilish chapdan o'ngga, agar nota tekis bo'lsa, o'ngdan chapga oqadi. Strob o'lchagich sifatida ishlaganda, FINE LED yonadi va 0,1 sentlik balandlikdagi farqlar ko'rsatilishi mumkin.
3. Yarim strob o'lchagich

  Asbobingizni oqim to'xtashi va faqat markaziy LED yoritilishi uchun sozlang. Agar nota o'tkir bo'lsa, o'lchagich displeyining o'ng tomoni strob bo'ladi, agar nota tekis bo'lsa, o'lchagich displeyining chap tomoni strob bo'ladi. Balandlik to'g'ri bo'lganda, faqat markaziy LED yonadi.
Kerakli sozlamani tanlaganingizdan so'ng, hech qanday tugmani bosmasdan ikki soniya kuting.
Displey ko'rsatkichi bir necha marta miltillaydi va o'lchagich displey sozlamasi amalga oshiriladi. Keyin tyuner normal holatiga qaytadi va sizga sozlash imkonini beradi.

Texnik xususiyatlar

Sozlash:	12 notali teng temperament
Aniqlash diapazoni:	E0 (20,60 Hz)–C8 (4186 Hz), sinus to'lqini
Kalibrlash diapazoni:	A4 = 436–445 Hz (1 Hz qadamlar)
Aniqlash aniqligi:	±0,1 sent
Kirish impedansi:	1 M-om (tyuner yoqilgan)
Ulanishlar:	INPUT raz'yomi, OUTPUT raz'yomi, CABLE CHECK raz'yomi, DC 9V IN raz'yomi, DC 9V OUT raz'yomi (maksimal 200 milliamper)
Elektr ta'minoti:	ikkita AA batareyasi (LR6) yoki AC adapteri (9V, , 600 milliamper yoki undan yuqori)
Batareyaning ishlash muddati:	tyuner yoqilgan holda taxminan 15 soat uzluksiz foydalanish (LR6, Polifonik kirish uzluksiz, Oddiy o'lchagich)
Tok iste'moli:	maksimal 130 mA
O'lchamlar (K x U x B):	161mm x 60mm x 33mm / 6,34" x 2,36" x 1,30" (rezina oyoqlar bilan birga)
Og'irligi:	268g / 9,45 oz. (batareya bilan birga)
Kiritilgan elementlar:	ikkita AA batareyasi
Variantlar (alohida sotiladi):	AC adapteri (9V, , 600 milliamper)

* Tashqi ko'rinish va texnik xususiyatlar yaxshilash uchun ogohlantirishsiz o'zgartirilishi mumkin.

rasm

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

Korg pitchblack PORTABLE - Polifonik Tyuner Qo'llanmasi ni yuklab olish
