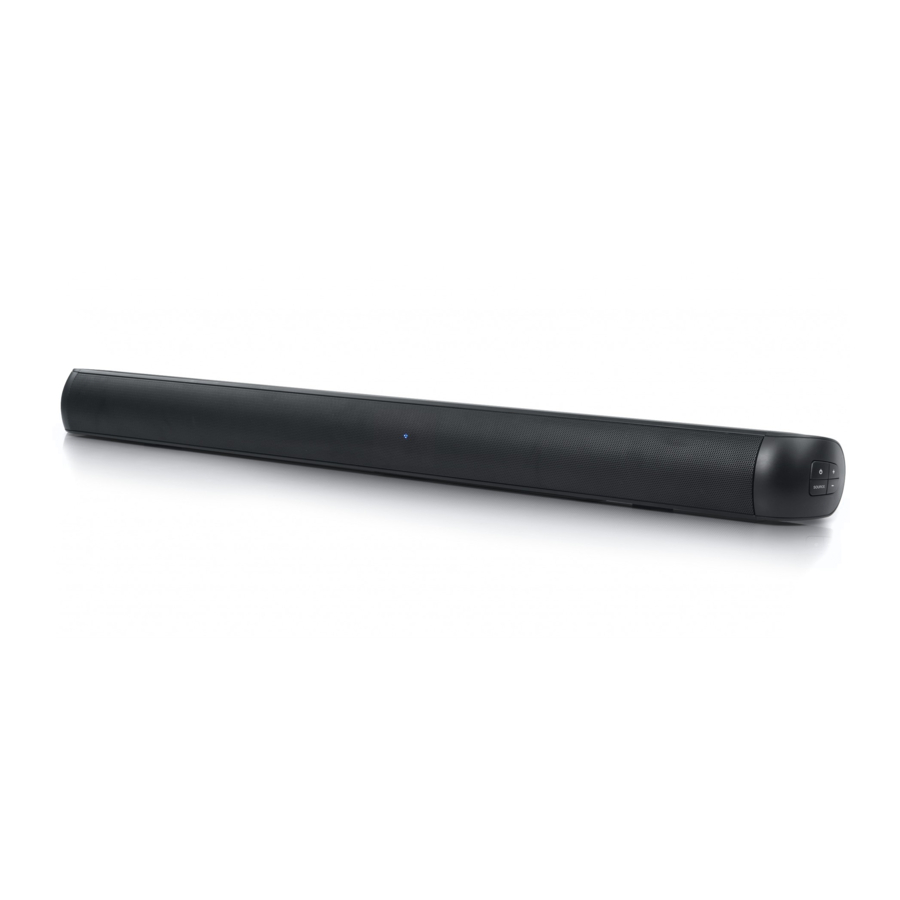

Muse M-1650 SBT - Bluetooth bilan TV karnayi qo'llanmasi

Qurilmani ishlatishdan oldin ko'rsatmalarni diqqat bilan o'qing.

BOSHQARUV ELEMENTLARINING JOYLASHTIRILISHI

Asosiy qurilma

1. Indikator
2. Masofadan boshqarish sensori
3. Karnaylar
4. HDMI ARC porti
5. MP3 ijro etish uchun USB porti
6. LINE IN uyasi
7. OPTICAL uyasi
8. DC IN uyasi
9. Devorga o'rnatish moslamalari
10. (Kutish) tugmasi: qurilmani yoqish/o'chirish uchun
11. SOURCE tugmasi: tanlash uchun BLUETOOTH, LINE IN, OPTICAL, HDMI ARC yoki USB rejimi
12. + / - tugmasi: Ovozni balandlatish/pasaytirish

Masofadan boshqarish pulti

R1. (Kutish) tugmasi

R2. LINE tugmasi

R3. (Bluetooth) tugmasi

R4. + / - tugmasi: Ovozni balandlatish/pasaytirish

R5. / tugmalari: Keyingi/oldingi trekka o'tish uchun qisqa bosing; Oldinga/orqaga tezlashtirish uchun uzoq bosing

R6. (Ijro etish/to'xtatish) tugmasi

R7. EQ tugmasi

R8. SOURCE tugmasi

R9. (Ovozni o'chirish) tugmasi

Batareyani ishlatish (Masofadan boshqarish pulti)

1. Batareya bo'linmasi eshigini ochish uchun, batareya eshigida ko'rsatilgan joyga bosh barmog'ingiz bilan bosim o'tkazing va keyin eshikni ko'tarib, korpusdan chiqarib oling.
2. Batareyalarni o'rnatishdan oldin, batareyaning qutblarini (+ va -) kuzating, so'ngra qutblarni batareya bo'linmasi ichidagi o'yilgan diagrammaga moslashtiring, bo'linmaga 2x1.5V, R3/UM4/"AAA" batareyasini (qo'shilgan) joylashtiring.
3. Bo'linma eshigini joyiga qo'ying.

Har qanday batareyani tashlashdan oldin, distribyutoringiz bilan maslahatlashing, u ularni maxsus qayta ishlash uchun qaytarib olishi mumkin.

Batareyalar haqida eslatmalar

• Hech qachon batareyalarni qayta zaryad qilmang, ularni isitmang yoki qismlarga ajratmang.
• Batareya quyosh nuri, olov yoki shunga o'xshash haddan tashqari issiqlikka ta'sir qilmasligi kerak.
• Batareyani utilizatsiya qilishning ekologik jihatlariga e'tibor qaratish lozim.
• Agar masofadan boshqarish pulti uzoq vaqt davomida ishlatilmasa, batareyaning oqishi natijasida kelib chiqadigan shikastlanishning oldini olish uchun batareyani olib tashlang.
• Optimal ishlash uchun ishqoriy batareyalar tavsiya etiladi. Ushbu batareyalarni har olti oyda almashtirish kerak.

Batareya noto'g'ri almashtirilsa, portlash xavfi mavjud. Faqat bir xil yoki ekvivalent turdagi batareya bilan almashtiring.

DEVORGA O'RNATISH BO'YICHA YO'RIQNOMA

1. Devorda kuchli elektr burg'usi bilan 2 ta teshik oching.
2. O'rnatish tiqinini (ta'minlangan) teshiklarga joylashtiring.
3. Vintlarni (ta'minlangan) o'rnatish tiqinlariga mahkamlang va ovoz panelini ilib qo'yish uchun taxminan 4 mm uzunlik qoldiring.


4. Ovoz panelini o'rnatish vintlariga qo'ying. Ularning mustahkam va barqaror ekanligiga ishonch hosil qiling.

ELEKTR TA'MINOTI

AC ADAPTOR

Ta'minlangan AC adaptor AC 100-240V ~ 50/60Hz AC asosiy ta'minotida foydalanish uchun mos keladi va faqat ushbu parametrlar doirasidagi asosiy ta'minotga ulanishi kerak.

• Ushbu qurilma bilan birga kelgan AC adaptor faqat undan foydalanish uchun mo'ljallangan. Uni boshqa uskunalar bilan ishlatmang.
• Qurilmaga zarar yetkazmaslik uchun AC adaptorni qurilmadan uzishdan oldin qurilmani o'chiring.
• Qurilma uzoq vaqt davomida ishlatilmasa, AC adaptorni AC rozetkasidan uzing.
• Uni devor rozetkasiga yaqin va oson kirish mumkin bo'lgan joyda ishlatishga ishonch hosil qiling. Agar nosozlik yuzaga kelsa, vilkasini darhol devor rozetkasidan uzing.
• AC adaptor uzish moslamasi sifatida ishlatiladi. U oson ishlaydigan bo'lib qolishi kerak va mo'ljallangan foydalanish vaqtida to'sqinlik qilmasligi kerak. Apparatni elektr tarmog'idan butunlay uzish uchun apparatning AC adaptori elektr rozetkasidan butunlay uzilishi kerak.
• Hech qachon shikastlangan AC adaptordan foydalanmang, elektr simini xavfsiz tarzda o'tkazing va uning qamalib qolishiga yoki qisilishiga yo'l qo'ymang. Agar elektr simi shikastlangan bo'lsa, malakali xizmat ko'rsatuvchi agentga murojaat qiling.

QURILMANI YOQISH/O'CHIRISH

Qurilmani yoqish uchun tugmasini bosing. Qurilmani o'chirish uchun ushbu tugmani yana bosing.

FUNKSIYANI TANLASH

Funksiya (BLUETOOTH/LINE IN/USB/OPTICAL/HDMI ARC) SOURCE tugmasini qayta-qayta bosish orqali tanlanadi. Indikator chiroqining tegishli rangi ko'rsatiladi.

AUDIO BOSHQARUVLARI

OVZ

Ovozni qulay darajaga sozlash uchun + / - tugmasini bosing.

OVZNI O'CHIRISH

Karnaylardan kelayotgan ovozni vaqtincha o'chirish uchun masofadan boshqarish pultidagi tugmasini bosing. Ovozni o'chirish rejimini bekor qilish va karnaylardan ovozni tiklash uchun tugmasini yana bosing.

EQ

Turli xil ovoz effektlari o'rtasida o'tish uchun masofadan boshqarish pultidagi EQ tugmasini bosing:

• MUSIQA: oq chiroq 2 soniya miltillaydi
• KINO: yashil chiroq 2 soniya miltillaydi
• Yangiliklar: qizil chiroq 2 soniya miltillaydi

BLUETOOTH FUNKSIYASI

Bluetooth^® so'z belgisi va logotiplari Bluetooth SIG, Inc. kompaniyasining ro'yxatdan o'tgan savdo belgilaridir va bunday belgilardan New One S.A.S tomonidan har qanday foydalanish litsenziya ostida amalga oshiriladi. Boshqa savdo belgilari va savdo nomlari tegishli egalariga tegishli.

Bluetooth qurilmasini ulash

1. Qurilma YOQILGAN bo'lsa, Bluetooth rejimiga kirish uchun SOURCE tugmasini qayta-qayta bosing yoki masofadan boshqarish pultidagi tugmasini to'g'ridan-to'g'ri bosing. Indikator tezda ko'k rangda miltillaydi, bu uning ulanish rejimida ekanligini bildiradi.
2. Bluetooth qurilmasida Bluetooth-ni yoqing va Qurilmalar ro'yxatidan "M-1650SBT" ni tanlang. (Batafsil operatsiyalar uchun ulanadigan qurilmaning foydalanuvchi qo'llanmasiga qarang.) Agar Bluetooth qurilmasi parol so'rasa, "0000" dan foydalaning. Ba'zi Bluetooth qurilmalari sizdan ulanishni qabul qilishni so'raydi. Agar qurilmalar to'g'ri ulangan bo'lsa, siz tasdiqlash musiqasini eshitasiz.

Maslahat: Agar ovoz panelingizni boshqa Bluetooth audio qurilmasiga ulashni istasangiz, qurilmani uzish uchun tugmasini bosib ushlab turing va keyin yangi ulanishni amalga oshirish uchun yuqoridagi amallarni bajaring.

Bluetooth qurilmasidan foydalanish

1. Ulanish qurilmasi bilan (oldingi bo'limga qarang), Bluetooth qurilmangizni ishlating va uning ovozi M-1650 SBT karnaylari orqali eshitiladi.
2. Ijroni to'xtatib turish uchun tugmasini bosing. Ijroni davom ettirish uchun yana bosing.
3. Kerakli trekni tanlash uchun / tugmasini qisqa bosing.
4. Ovozni + / - tugmalari yordamida sozlang. Shuningdek, siz ulangan qurilmada ham ovozni sozlashingiz mumkin.

Shu bilan, NEW ONE S.A.S, ushbu MUSE M-1650 SBT 2014/53/EU Direktivasining asosiy talablari va boshqa tegishli qoidalariga muvofiq ekanligini e'lon qiladi. Muvofiqlik deklaratsiyasi bilan www.muse-europe.com saytida tanishishingiz mumkin.

USB-NI TINGLASH

1. Qurilmadagi USB portiga USB flesh-diskini (qo'shilmagan) ulang.
2. Qurilma YOQILGAN bo'lsa, USB rejimiga kirish uchun SOURCE tugmasini qayta-qayta bosing. Ijroni boshlash uchun tugmasini bosing, ijroni to'xtatib turish uchun yana bosing.
3. Kerakli trekni tanlash uchun / tugmasini qisqa bosing; Qidiruvni oldinga/orqaga tezlashtirish uchun / tugmasini bosib ushlab turing.
4. Ovozni + / - tugmalari yordamida sozlang.

Eslatmalar:

• Bozorda ko'plab USB qurilmalari mavjud. Biz barcha turli modellarni qo'llab-quvvatlashga kafolat bera olmaymiz. Agar sizniki qo'llab-quvvatlanmasa, boshqa USB qurilmasini sinab ko'ring.
• Qurilma USB-da saqlangan barcha multimedia fayllarini qo'llab-quvvatlamasligi mumkin, chunki u ushbu qurilmaning protsedurasi bilan mos kelmasligi mumkin bo'lgan ba'zi maxsus ijro etish protsedurasini o'z ichiga oladi.

TASHQI QURILMALAR BILAN ULANISH

LINE IN uyasiga

Ushbu ovoz panelida audio kirish terminallarining qo'shimcha guruhlari mavjud. Siz VCD, CD, VCR, DVD pleer va boshqalar kabi qo'shimcha qurilmalardan analog stereo audio signallarini kiritishingiz mumkin.

Qurilma YOQILGAN bo'lsa, Line in rejimiga kirish uchun SOURCE tugmasini qayta-qayta bosing yoki masofadan boshqarish pultidagi LINE tugmasini to'g'ridan-to'g'ri bosing. VCD, CD, VCR, DVD pleerning stereo audio chiqish terminallarini ushbu ovoz panelining stereo kirish terminallari LINE IN ga ulash uchun audio kabeldan (kabel qo'shilmagan) foydalaning.

OPTICAL uyasiga

Qurilma YOQILGAN bo'lsa, optik rejimga kirish uchun SOURCE tugmasini qayta-qayta bosing. Audio manbangizni raqamli optik audio kabeli (kabel qo'shilmagan) bilan qurilmadagi OPTICAL uyasiga ulang.

ARC uyasiga

ARC - bu audio qaytarish kanali funksiyasi, u optimal sinxron ovoz sifatini olish uchun suyuq kristall displeyli televizorning raqamli audio chiqishida ishlatiladi. Qurilma YOQILGAN bo'lsa, ARC rejimiga kirish uchun SOURCE tugmasini qayta-qayta bosing. Ushbu ovoz panelining HDMI-ARC kirish portini suyuq kristall displeyli televizorning ARC chiqish portiga ulash uchun HDMI kabelidan (kabel qo'shilmagan) foydalaning.

Eslatma: Televizorning o'zida HDMI ARC funksiyasi bo'lishi kerak va uni ishlatishdan oldin yoqish kerak. Televizor va Ovoz paneli o'rtasidagi HDMI ARC orqali ulanish HDMI ARC-ning turli markadagi televizorlardan farq qilishi sababli muvaffaqiyatsiz bo'lishi mumkin. Agar u muvaffaqiyatsiz bo'lsa, Ovoz panelini televizorga ulash uchun 3,5 mm Line in yoki Optical in dan foydalaning.

TEXNIK XUSUSIYATLAR

UMUMIY

ELEKTR TA'MINOTI: DC 18.0V 2.0A

BLUETOOTH

Bluetooth versiyasi: V4.2

Bluetooth: 2.400-2.480 GHz

RF chiqish quvvati: Maks 6.6 dBm

Ishlash masofasi: Ochiq joyda o'lchangan 10 metrgacha (devor va tuzilmalar qurilmaning diapazoniga ta'sir qilishi mumkin)

Masofadan ishlash masofasi: 8 metrgacha, +/- 30 daraja.

Texnik xususiyatlar ogohlantirishsiz o'zgartirilishi mumkin.

XAVFSIZLIK MA'LUMOTI

Elektr toki urishi xavfini kamaytirish uchun qurilmani ochmang, ichkarida foydalanuvchi uchun hech qanday qism yo'q. Barcha xizmat ko'rsatishni malakali xodimlarga topshiring.

Uchburchak ichidagi o'q belgisi bilan chaqmoq - bu foydalanuvchini qurilma ichidagi "xavfli kuchlanish" haqida ogohlantiruvchi ogohlantirish belgisidir.

Uchburchak ichidagi undov belgisi - bu foydalanuvchini mahsulot bilan birga keladigan muhim ko'rsatmalar haqida ogohlantiruvchi ogohlantirish belgisidir.

• Belgilash plastinkasi qurilmaning orqa tomonida joylashgan
• Etarli shamollatish uchun qurilma atrofida kamida 5 sm masofa bo'lishiga ishonch hosil qiling.
• Shamollatish teshiklari gazeta, dasturxon, parda va hokazo narsalar bilan yopilmaganligiga ishonch hosil qiling.
• Qurilmaga yalang'och olov manbalarini, masalan, yoqilgan shamlarni qo'ymang.
• Ushbu qurilmani tomchilatuvchi yoki chayqaluvchi suvga ta'sir qilmang.
• Qurilmaga suyuqlik bilan to'ldirilgan narsalarni, masalan, stakan, vazani qo'ymang.
• Qurilmani faqat mo'tadil iqlimda ishlating.
• Batareyalarni olovga tashlamang! Ishlatilgan batareyalarni utilizatsiya qilishda atrof-muhitga hurmat ko'rsating.
• Batareyalar quyosh nuri, olov yoki boshqa shunga o'xshash issiqlik manbai kabi haddan tashqari issiqlikka ta'sir qilmasligi kerak.
• AC adaptor uzish moslamasi sifatida ishlatiladi. U oson ishlaydigan bo'lib qolishi kerak va mo'ljallangan foydalanish vaqtida to'sqinlik qilmasligi kerak. Apparatni elektr tarmog'idan butunlay uzish uchun apparatning AC adaptori elektr rozetkasidan butunlay uzilishi kerak.
• Mahsulotning normal ishlashiga kuchli elektromagnit shovqinlar xalaqit berishi mumkin. Agar shunday bo'lsa, ko'rsatma qo'llanmasiga amal qilib, normal ishlashni tiklash uchun mahsulotni shunchaki qayta o'rnating. Agar funksiya tiklana olmasa, mahsulotni boshqa joyda ishlating.

Agar kelajakda ushbu mahsulotdan qutulishingiz kerak bo'lsa, shuni yodda tutingki, elektr chiqindilari maishiy chiqindilar bilan birga tashlanmasligi kerak. Qayta ishlash inshootlari mavjud. Mahalliy hokimiyatingiz bilan tekshiring yoki maslahat uchun dileringizdan so'rang. (Elektr va elektron uskunalar chiqindilari bo'yicha direktiva)

NEW ONE S.A.S
10, Rue de la Mission, 25480 Ecole Valentin, France
