Saramonic V2M - Стерео решение за запис на аудио със свободни ръце към смартфони - Ръководство
Съдържание
Общо въведение
Smart V2M е универсално стерео решение за запис на аудио със свободни ръце към вашите смартфони и компютър. Не изисква батерия и може да извежда истински стерео звук към вашите смарт устройства. SmartV2M включва два клип-он всепосочни кондензаторни микрофона Lavalier с дължина 3M (9.84ft.) и 5M (16.4 ft.), двуканален аудио интерфейс и три кабела за предаване на сигнал.
Два 1/8" (3.5mm) микрофонни входа ви позволяват да записвате аудио в левия и десния канал, като силата на звука на всеки канал може да се регулира отделно. Можете да изберете моно или стерео режим на изход в зависимост от различните приложения за запис. Жакът за слушалки осигурява наблюдение на аудио в реално време и възпроизвеждане.

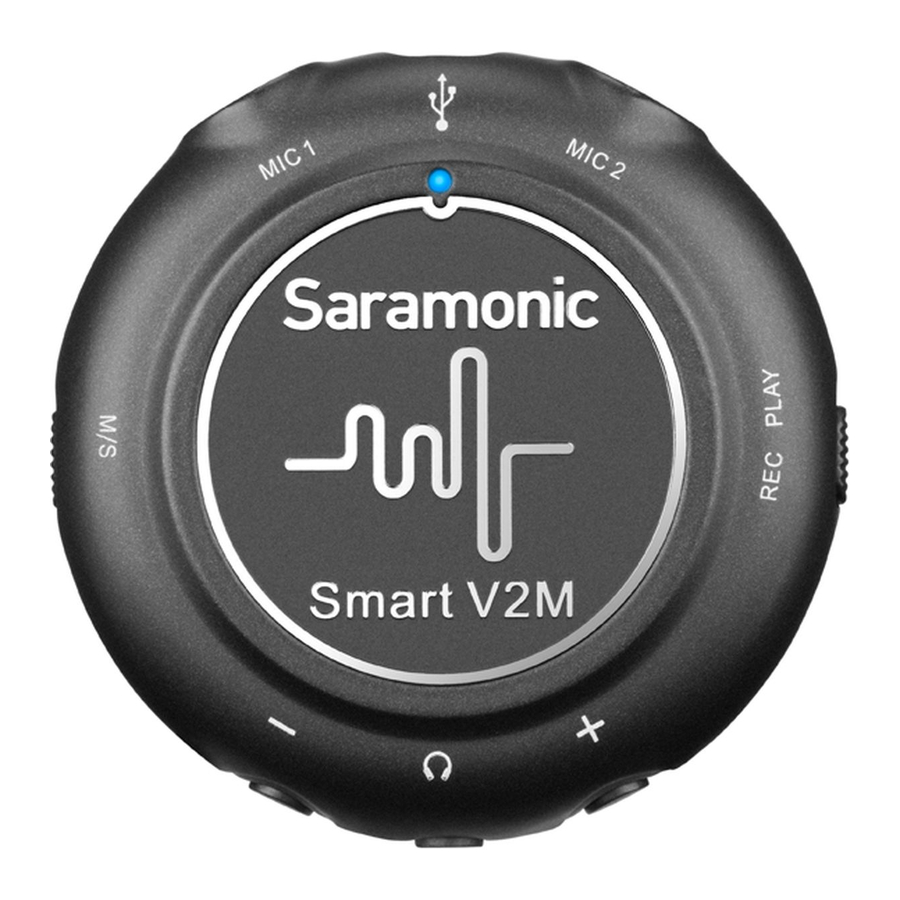

Структура на продукта
- MIC 1 input (вход за MIC 1): 1/8" (3.5mm) TRS вход за микрофон със заключване с винт
- MIC 2 input (вход за MIC 2): 1/8" (3.5mm) TRS вход за микрофон със заключване с винт.
- LED indicator (LED индикатор): показва състоянието на записа и настройката за контрол на входното ниво.
- Audio output jack (жак за аудио изход): един Micro USB 2.0 стерео аудио изход.
- Mono/Stereo switch (превключвател моно/стерео): изберете моно или стерео режими на изход.
- "+""-" input level control buttons (бутони за контрол на входното ниво): регулирайте входното ниво на записа.
- 1/8" (3.5mm) stereo TRS headphone jack (стерео TRS жак за слушалки): свържете слушалки, за да наблюдавате аудиото.
- REC/PLAY monitor switch (превключвател за мониторинг REC/PLAY): изберете мониторинг в реално време или режим на мониторинг на възпроизвеждане.
- Grip holder to mount the hook & loop touch fastener strap (Държач за захващане за монтиране на лентата за закрепване с кука и примка)
- Hook & loop touch fastener strap (Лента за закрепване с кука и примка).
- A 1M Micro USB to USB Type-C cable for connecting the Smart V2M to Android devices with USB Type-C jack (1M Micro USB към USB Type-C кабел за свързване на Smart V2M към Android устройства с USB Type-C жак).
- A 1M Micro USB to Lightning cable for connecting the Smart V2M to Apple iOS (1M Micro USB към Lightning кабел за свързване на Smart V2M към Apple iOS).
- A 20cm Micro USB to standard USB cable for devices. connecting the Smart V2M to a computer (20cm Micro USB към стандартен USB кабел за устройства. свързване на Smart V2M към компютър).
- A 3M clip-on omnidirectional condenser lavalier microphone (3M клип-он всепосочен кондензаторен микрофон Lavalier).
- A 5M clip-on omnidirectional condenser lavalier microphone (5M клип-он всепосочен кондензаторен микрофон Lavalier).
Ръководство за настройка
- Свържете предоставените микрофони Lavalier към входа Mic1 и/или Mic2.
За сигурна връзка, моля, уверете се, че сте завъртели по посока на часовниковата стрелка и сте заключили конектора. - Свържете SmartV2M към смартфон или компютър чрез предоставения съответстващ кабел.
- LED индикаторът ще светне в синьо, след като отворите приложение за запис.
- Задайте превключвателя Mono/Stereo: изберете моно или стерео режим на изход.
Моно режимът е за запис с един моно микрофон. Той може да изпраща моно аудио сигнал към всеки канал и да ги смесва заедно, за да изведе стерео аудио сигнал.
Стерео режимът е за запис с два канала, той записва микрофоните на два отделни аудио канала. - Закачете микрофона Lavalier към ризата си близо до яката.
- Включете слушалки в жака за слушалки, за да наблюдавате аудиото. Изберете REC за наблюдение в реално време или изберете PLAY за наблюдение на възпроизвеждането.
LED индикаторът ще светне в зелено по време на възпроизвеждане. - Регулирайте входното ниво.
MIC1: Натиснете продължително бутона "-", LED индикаторът мига в зелено и свети постоянно в синьо. Натиснете кратко бутоните "+" "-", за да регулирате входното ниво на MIC1, натиснете продължително отново, за да запазите настройките и да излезете.
MIC2: Натиснете продължително бутона "+", LED индикаторът мига в синьо и свети постоянно в зелено. Натиснете кратко бутоните "+" "-", за да регулирате входното ниво на MIC2, натиснете продължително отново, за да запазите настройките и да излезете.
MIC1&MIC2: Натиснете кратко "+" / "-", входното ниво на двата канала ще се регулира едновременно. - Препоръчваме ви да направите тестов запис и да възпроизведете аудиото, за да видите дали е приемливо.
Спецификации
| Inputs (Входове) | 1 x MIC1 1/8"(3.5mm) jack for mono mics (жак за моно микрофони) |
| 1 x MIC2 1/8"(3.5mm) jack for mono mics (жак за моно микрофони) | |
| Frequency Response (Честотен обхват) | 20Hz-20kHz |
| Gain (Усилване) | 0-30dBu |
| Sampling Frequency (Честота на дискретизация) | 44.1kHz / 48kHz |
| Bitrate (Битрейт) | 16Bit / 24Bit |
| Power Requirements (Изисквания за захранване) | Supplied by iOS Devices / Android Devices / PC (Осигурява се от iOS устройства / Android устройства / PC) |
| Output Cables (Изходни кабели) | Micro USB to Apple MFi Certified Lightning |
| Micro USB to USB Type-C | |
| Micro USB to USB-A | |
| Lavalier Mic (Микрофон Lavalier) | 3M (9.84 ft.) |
| Cable Length (Дължина на кабела) | 5M (16.40 ft.) |
| Weight (Тегло) | 250g (about 8.82oz.) |
| Dimension (Размер) | 65x65x25.5mm |
Съвместимост
- iPhone
- iPad and iPod Touch Android devices with USB Type-C jack Mac and PC Computers with USB-A jack (Android устройства с USB Type-C жак Mac и PC компютри с USB-A жак)
Списък на опаковката
- Smart V2M main unit (Основен блок Smart V2M)
- Two lavalier microphones (Два микрофона Lavalier)
- Three output cables (Три изходни кабела)
- Hook & loop touch fastener strap (Лента за закрепване с кука и примка)
- Storage bag (Чанта за съхранение)
- User manual (Ръководство за потребителя)
- Warranty card (Гаранционна карта)
