Saramonic V2M - Стерео решение для записи аудио на смартфоны в режиме hands-free. Руководство пользователя
Содержание
Общее описание
Smart V2M — это универсальное стерео решение для записи аудио на смартфоны и ПК в режиме hands-free. Он не требует батареи и может выводить настоящий стереозвук на ваши интеллектуальные устройства. SmartV2M включает в себя два петличных всенаправленных конденсаторных микрофона с клипсой длиной 3 м (9,84 фута) и 5 м (16,4 фута), двухканальный аудиоинтерфейс и три кабеля передачи сигнала.
Два микрофонных входа 1/8" (3,5 мм) позволяют записывать звук на левый и правый каналы, громкость каждого канала можно регулировать отдельно. Вы можете выбрать моно или стерео режим вывода в зависимости от приложения для записи. Разъем для наушников обеспечивает мониторинг звука в реальном времени и при воспроизведении.

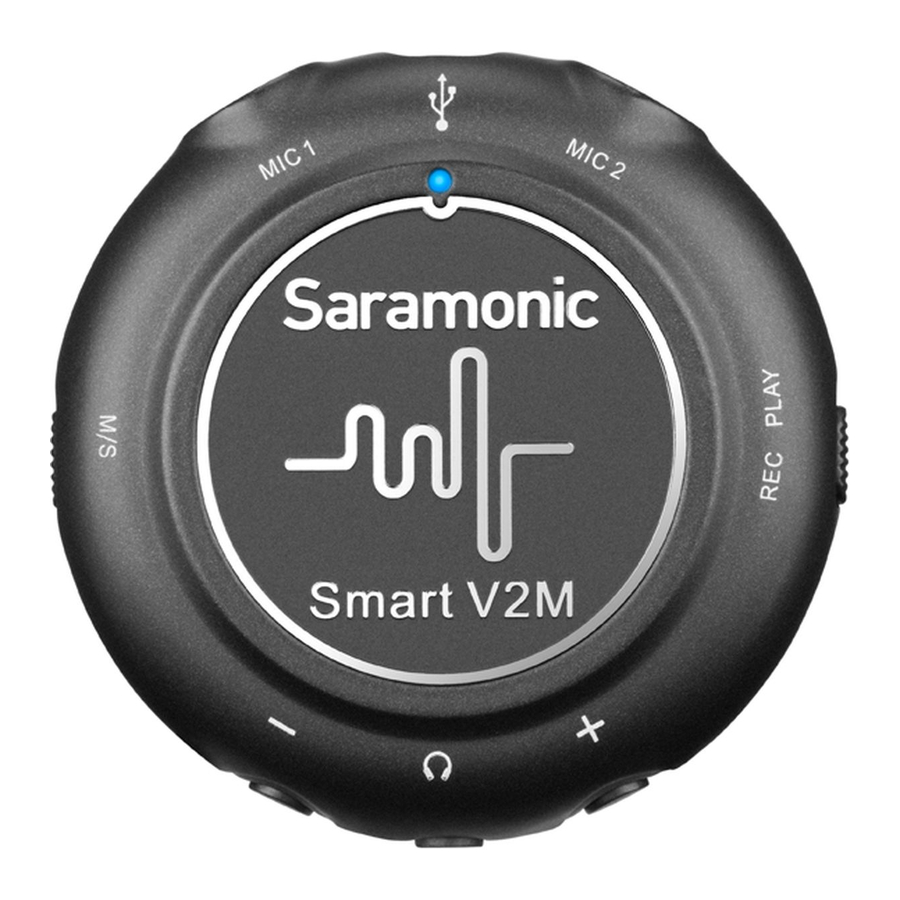

Структура продукта
- Вход MIC 1: микрофонный вход 1/8" (3,5 мм) TRS с винтовым замком
- Вход MIC 2: микрофонный вход 1/8" (3,5 мм) TRS с винтовым замком.
- LED индикатор: показывает состояние записи и настройки управления уровнем входного сигнала.
- Разъем аудиовыхода: один стерео аудиовыход Micro USB 2.0.
- Переключатель Mono/Stereo (Моно/Стерео): выбор моно или стерео режимов вывода.
- Кнопки управления уровнем входного сигнала "+""-": регулировка уровня входного сигнала записи.
- Стерео разъем для наушников 1/8" (3,5 мм) TRS: подключите наушники для мониторинга звука.
- Переключатель мониторинга REC/PLAY (Запись/Воспроизведение): выбор режима мониторинга в реальном времени или режима мониторинга воспроизведения.
- Держатель для крепления ремешка с застежкой-липучкой
- Ремешок с застежкой-липучкой.
- Кабель Micro USB — USB Type-C длиной 1 м для подключения Smart V2M к устройствам Android с разъемом USB Type-C.
- Кабель Micro USB — Lightning длиной 1 м для подключения Smart V2M к Apple iOS
- Кабель Micro USB — стандартный USB длиной 20 см для устройств. для подключения Smart V2M к компьютеру.
- Петличный всенаправленный конденсаторный микрофон с клипсой длиной 3 м.
- Петличный всенаправленный конденсаторный микрофон с клипсой длиной 5 м.
Руководство по настройке
- Подключите прилагаемые петличные микрофоны к входу Mic1 и/или Mic2.
Для надежного соединения убедитесь, что вы повернули разъем по часовой стрелке и зафиксировали его. - Подключите SmartV2M к смартфону или ПК с помощью соответствующего кабеля из комплекта поставки.
- LED индикатор загорится синим цветом после открытия приложения для записи.
- Установите переключатель Mono/Stereo (Моно/Стерео): выберите моно или стерео режим вывода.
Моно режим предназначен для записи одним моно микрофоном. Он может отправлять моно аудиосигнал на каждый канал и микшировать их вместе для вывода стерео аудиосигнала.
Стерео режим предназначен для записи двумя каналами, он записывает микрофоны на два отдельных аудиоканала. - Прикрепите петличный микрофон к рубашке возле воротника.
- Подключите наушники к входу для наушников для мониторинга звука. Выберите REC (Запись) для мониторинга в реальном времени или выберите PLAY (Воспроизведение) для мониторинга воспроизведения.
LED индикатор загорится зеленым цветом во время воспроизведения. - Отрегулируйте уровень входного сигнала.
MIC1: Длительное нажатие кнопки "-", LED мигает зеленым цветом и горит синим. Короткое нажатие кнопок "+""-" для регулировки уровня входного сигнала MIC1, повторное длительное нажатие для сохранения настроек и выхода.
MIC2: Длительное нажатие кнопки "+", LED мигает синим цветом и горит зеленым. Короткое нажатие кнопок "+""-" для регулировки уровня входного сигнала MIC2, повторное длительное нажатие для сохранения настроек и выхода.
MIC1&MIC2: Короткое нажатие "+"/ "-", уровень входного сигнала обоих каналов будет регулироваться одновременно. - Мы рекомендуем вам сделать тестовую запись и воспроизвести звук, чтобы убедиться, что он приемлем.
Характеристики
| Входы | 1 x MIC1 разъем 1/8"(3,5 мм) для моно микрофонов |
| 1 x MIC2 разъем 1/8"(3,5 мм) для моно микрофонов | |
| Частотная характеристика | 20 Гц-20 кГц |
| Усиление | 0-30 дБу |
| Частота дискретизации | 44,1 кГц / 48 кГц |
| Битрейт | 16 бит / 24 бита |
| Требования к питанию | Питание от устройств iOS / устройств Android / ПК |
| Выходные кабели | Micro USB — Apple MFi Certified Lightning |
| Micro USB — USB Type-C | |
| Micro USB — USB-A | |
| Петличный микрофон | 3 м (9,84 фута) |
| Длина кабеля | 5 м (16,40 фута) |
| Вес | 250 г (около 8,82 унции) |
| Размеры | 65x65x25,5 мм |
Совместимость
- iPhone
- iPad и iPod Touch Android устройства с разъемом USB Type-C Компьютеры Mac и ПК с разъемом USB-A
Комплектация
- Основной блок Smart V2M
- Два петличных микрофона
- Три выходных кабеля
- Ремешок с застежкой-липучкой
- Сумка для хранения
- Руководство пользователя
- Гарантийный талон
