Saramonic V2M - Stereo-Lösung für freihändige Audioaufnahmen auf Smartphones Handbuch

Allgemeine Einführung

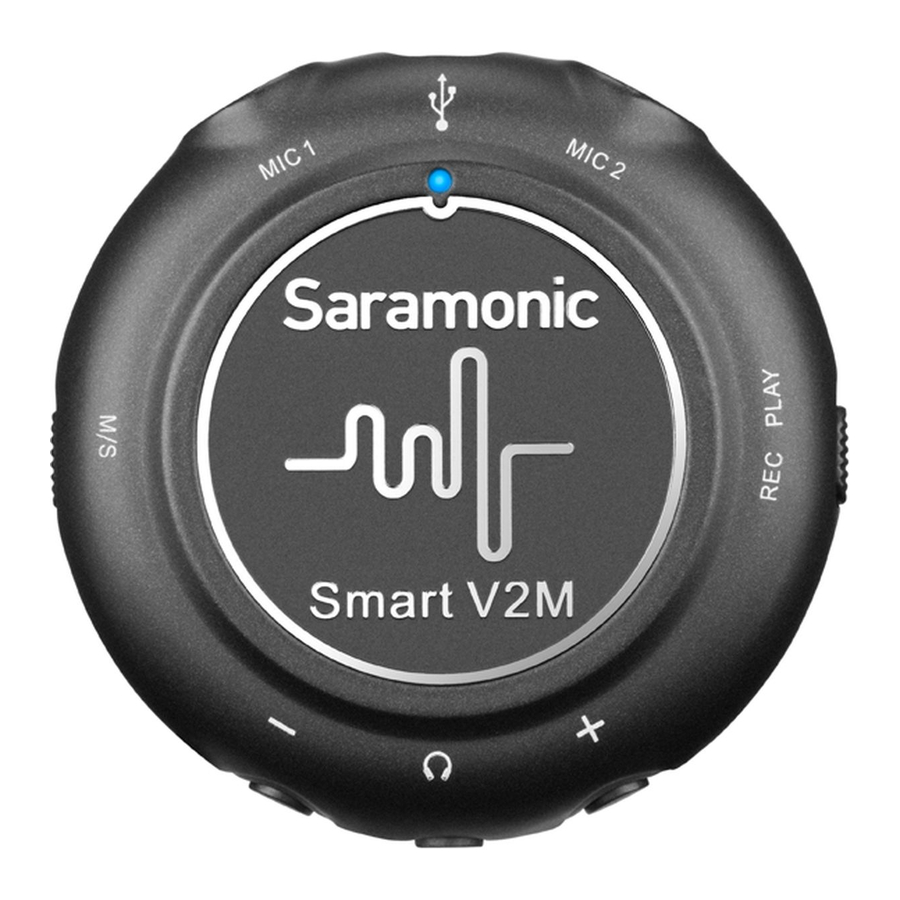

Das Smart V2M ist eine All-in-One-Stereo-Lösung für die Aufnahme von freihändigem Audio auf Smartphones und PCs. Es benötigt keine Batterie und kann echten Stereoklang an Ihre Smart Devices ausgeben. Das SmartV2M umfasst zwei ansteckbare omnidirektionale Kondensator-Lavaliermikrofone in 3M (9,84 Fuß) und 5M (16,4 Fuß), ein zweikanaliges Audio-Interface und drei Signalübertragungskabel.

Zwei 1/8" (3,5 mm) Mikrofoneingänge ermöglichen die Audioaufnahme auf den linken und rechten Kanal, wobei die Lautstärke jedes Kanals separat eingestellt werden kann. Sie können je nach Aufnahmeanwendung den Mono- oder Stereo-Ausgangsmodus auswählen. Die Kopfhörerbuchse bietet Echtzeit- und Wiedergabe-Audioüberwachung.

Produktstruktur

1. MIC 1 Eingang: 1/8" (3,5 mm) TRS-Schraubverschluss-Mikrofoneingang
2. MIC 2 Eingang: 1/8" (3,5 mm) TRS-Schraubverschluss-Mikrofoneingang.
3. LED-Anzeige: Zeigt den Aufnahmestatus und die Einstellung der Eingangspegelregelung an.
4. Audio-Ausgangsbuchse: Ein Micro-USB 2.0 Stereo-Audioausgang.
5. Mono/Stereo-Schalter: Wählt Mono- oder Stereo-Ausgangsmodi.
6. „+“-„-“-Tasten zur Eingangspegelregelung: Regeln den Aufnahmeeingangspegel.
7. 1/8" (3,5 mm) Stereo-TRS-Kopfhörerbuchse: Zum Anschluss von Kopfhörern zur Audioüberwachung.
8. REC/PLAY Monitor-Schalter: Wählt den Echtzeit- oder Wiedergabe-Monitoring-Modus.
9. Griffhalterung zur Befestigung des Klettverschlussbands
10. Klettverschlussband.
11. Ein 1M Micro-USB-auf-USB-Typ-C-Kabel zum Anschluss des Smart V2M an Android-Geräte mit USB-Typ-C-Buchse.
12. Ein 1M Micro-USB-auf-Lightning-Kabel zum Anschluss des Smart V2M an Apple iOS-Geräte
13. Ein 20 cm Micro-USB-auf-Standard-USB-Kabel zum Anschluss des Smart V2M an einen Computer.
14. Ein 3M ansteckbares omnidirektionales Kondensator-Lavaliermikrofon.
15. Ein 5M ansteckbares omnidirektionales Kondensator-Lavaliermikrofon.

Einrichtungsanleitung

1. Schließen Sie die mitgelieferten Lavaliermikrofone an den Mic1- und/oder Mic2-Eingang an.
   Für eine sichere Verbindung drehen Sie den Stecker bitte im Uhrzeigersinn und verriegeln Sie ihn.
2. Verbinden Sie das SmartV2M mit einem Smartphone oder PC über das mitgelieferte entsprechende Kabel.
3. Die LED-Anzeige leuchtet blau, sobald eine Aufnahmeanwendung geöffnet wird.
4. Mono/Stereo-Schalter einstellen: Wählen Sie den Mono- oder Stereo-Ausgangsmodus.
   Der Mono-Modus ist für die Aufnahme mit einem Mono-Mikrofon vorgesehen. Er kann das Mono-Audiosignal an jeden Kanal senden und zusammenmischen, um ein Stereo-Audiosignal auszugeben.
   Der Stereo-Modus ist für die Zweikanalaufnahme vorgesehen; er nimmt die Mikrofone auf zwei separaten Audiokanälen auf.
5. Befestigen Sie das Lavaliermikrofon an Ihrem Hemd in Kragennähe.
6. Stecken Sie Kopfhörer in den Kopfhörereingang, um das Audio zu überwachen. Wählen Sie REC für Echtzeit-Monitoring oder PLAY für Wiedergabe-Monitoring.
   Die LED-Anzeige leuchtet während der Wiedergabe grün.
7. Eingangspegel einstellen.
   MIC1: Halten Sie die „-“-Taste gedrückt, die LED blinkt grün und leuchtet konstant blau. Drücken Sie kurz die „+“-„-“-Tasten, um den Eingangspegel von MIC1 einzustellen, halten Sie sie erneut gedrückt, um die Einstellungen zu speichern und zu beenden.
   MIC2: Halten Sie die „+“-Taste gedrückt, die LED blinkt blau und leuchtet konstant grün. Drücken Sie kurz die „+“-„-“-Tasten, um den Eingangspegel von MIC2 einzustellen, halten Sie sie erneut gedrückt, um die Einstellungen zu speichern und zu beenden.
   MIC1&MIC2: Drücken Sie kurz „+“/„-“, der Eingangspegel beider Kanäle wird gleichzeitig angepasst.
8. Wir empfehlen Ihnen, eine Testaufnahme durchzuführen und das Audio wiederzugeben, um zu prüfen, ob es akzeptabel ist.

Spezifikationen

Kompatibilität

• iPhone
• iPad und iPod Touch Android-Geräte mit USB Type-C-Buchse Mac- und PC-Computer mit USB-A-Buchse

Lieferumfang

• Smart V2M Haupteinheit
• Zwei Lavaliermikrofone
• Drei Ausgangskabel
• Klettverschlussband
• Aufbewahrungstasche
• Benutzerhandbuch
• Garantiekarte
