Saramonic V2M - Stereo rješenje za snimanje hands-free zvuka na pametne telefone Upute za upotrebu

Sadržaj

Općeniti uvod

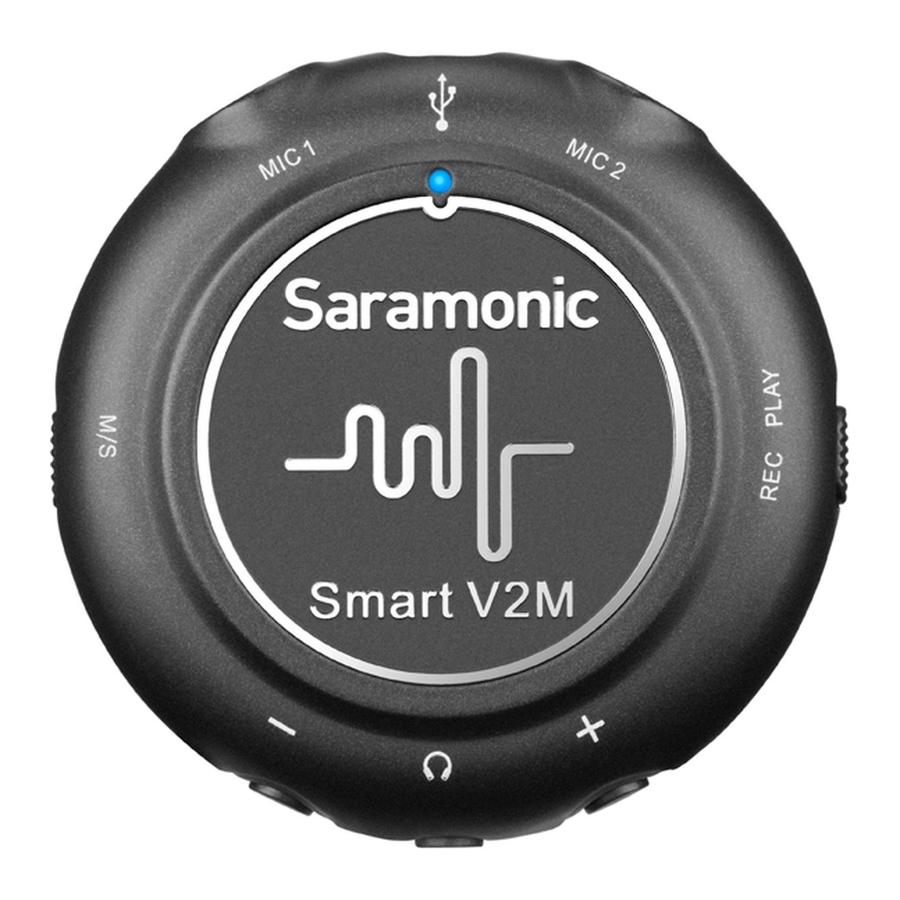

Smart V2M je sve-u-jednom stereo rješenje za snimanje hands-free zvuka na vaše pametne telefone i računala. Ne zahtijeva bateriju i može emitirati pravi stereo zvuk na vaše pametne uređaje. SmartV2M uključuje dva clip-on (pričvršćena) omnidirekcijska kondenzatorska lavalier mikrofona od 3M (9.84ft.) i 5M (16.4 ft.), dvokanalno audio sučelje i tri kabela za prijenos signala.

Dva 1/8" (3.5mm) ulaza za mikrofon omogućuju vam snimanje zvuka na lijevi i desni kanal, a glasnoća svakog kanala može se zasebno podešavati. Možete odabrati mono ili stereo izlazni način rada prema različitim aplikacijama za snimanje. Priključak za slušalice omogućuje praćenje zvuka u stvarnom vremenu i reprodukciju.

Struktura proizvoda

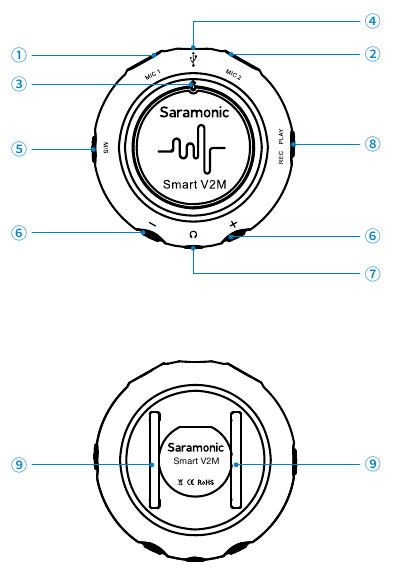

Struktura proizvoda - 1. dio

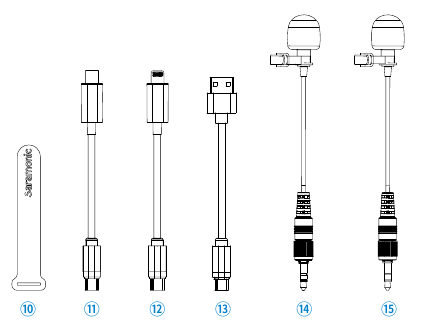

Struktura proizvoda - 2. dio

  1. MIC 1 input (ulaz za MIC 1): 1/8" (3.5mm) TRS ulaz za mikrofon s vijčanim zaključavanjem
  2. MIC 2 input (ulaz za MIC 2): 1/8" (3.5mm) TRS ulaz za mikrofon s vijčanim zaključavanjem.
  3. LED indicator (LED indikator): označava status snimanja i postavke kontrole razine ulaza.
  4. Audio output jack (priključak za audio izlaz): jedan Micro USB 2.0 stereo audio izlaz.
  5. Mono/Stereo switch (prekidač za Mono/Stereo): odaberite mono ili stereo izlazni način rada.
  6. "+""-" input level control buttons (tipke za kontrolu razine ulaza): podesite razinu ulaza za snimanje.
  7. 1/8" (3.5mm) stereo TRS headphone jack (priključak za stereo TRS slušalice): spojite slušalice za praćenje zvuka.
  8. REC/PLAY monitor switch (prekidač za REC/PLAY monitor): odaberite praćenje u stvarnom vremenu ili način praćenja reprodukcije.
  9. Grip holder to mount the hook & loop touch fastener strap (držač za pričvršćivanje trake s kukicama i omčama)
  10. Hook & loop touch fastener strap (traka s kukicama i omčama).
  11. A 1M Micro USB to USB Type-C cable for connecting the Smart V2M to Android devices with USB Type-C jack (1M Micro USB na USB Type-C kabel za spajanje Smart V2M na Android uređaje s USB Type-C priključkom).
  12. A 1M Micro USB to Lightning cable for connecting the Smart V2M to Apple iOS (1M Micro USB na Lightning kabel za spajanje Smart V2M na Apple iOS).
  13. A 20cm Micro USB to standard USB cable for devices. connecting the Smart V2M to a computer (20cm Micro USB na standardni USB kabel za uređaje. za spajanje Smart V2M na računalo).
  14. A 3M clip-on omnidirectional condenser lavalier microphone (3M clip-on omnidirekcijski kondenzatorski lavalier mikrofon).
  15. A 5M clip-on omnidirectional condenser lavalier microphone (5M clip-on omnidirekcijski kondenzatorski lavalier mikrofon).

Vodič za postavljanje

  1. Spojite isporučene lavalier mikrofone na Mic1 i/ili Mic2 ulaz.
    Za sigurno spajanje, provjerite jeste li rotirali u smjeru kazaljke na satu i zaključali konektor.
  2. Spojite SmartV2M na pametni telefon ili računalo pomoću isporučenog odgovarajućeg kabela.
  3. LED indikator će se upaliti plavo nakon otvaranja aplikacije za snimanje.
  4. Set Mono/Stereo switch (postavite prekidač Mono/Stereo): odaberite mono ili stereo izlazni način rada.
    Mono način rada je za snimanje s jednim mono mikrofonom. Može poslati mono audio signal na svaki kanal i pomiješati ih zajedno za izlaz stereo audio signala.
    Stereo način rada je za snimanje s dva kanala, snima mikrofone na dva odvojena audio kanala.
  5. Pričvrstite lavalier mikrofon na svoju košulju blizu ovratnika.
  6. Uključite slušalice u ulaz za slušalice za praćenje zvuka. Odaberite REC za praćenje u stvarnom vremenu ili odaberite PLAY za praćenje reprodukcije.
    LED indikator će se upaliti zeleno tijekom reprodukcije.
  7. Podesite razinu ulaza.
    MIC1: Dugo pritisnite tipku "-", LED dioda treperi zeleno i svijetli plavo. Kratko pritisnite tipke "+" i "-" za podešavanje razine ulaza MIC1, ponovno dugo pritisnite za spremanje postavki i izlaz.
    MIC2: Dugo pritisnite tipku "+", LED dioda treperi plavo i svijetli zeleno. Kratko pritisnite tipke "+" i "-" za podešavanje razine ulaza MIC2, ponovno dugo pritisnite za spremanje postavki i izlaz.
    MIC1&MIC2: Kratko pritisnite "+"/"-", razina ulaza oba kanala bit će podešena istovremeno.
  8. Predlažemo da napravite probno snimanje i reproducirate zvuk kako biste provjerili je li prihvatljiv.

Specifikacije


Ulazi		 1 x MIC1 1/8"(3.5mm) priključak za mono mikrofone
1 x MIC2 1/8"(3.5mm) priključak za mono mikrofone
Frekvencijski odziv 20Hz-20kHz
Pojačanje 0-30dBu
Frekvencija uzorkovanja 44.1kHz / 48kHz
Brzina prijenosa 16Bit / 24Bit
Zahtjevi za napajanjem Napajaju iOS uređaji / Android uređaji / PC

Izlazni kabeli
 Micro USB na Apple MFi Certified Lightning
Micro USB na USB Type-C
Micro USB na USB-A
Lavalier Mic 3M (9.84 ft.)
Duljina kabela 5M (16.40 ft.)
Težina 250g (oko 8.82oz.)
Dimenzije 65x65x25.5mm

Kompatibilnost

  • iPhone
  • iPad and iPod Touch Android devices with USB Type-C jack Mac and PC Computers with USB-A jack (iPad i iPod Touch Android uređaji s USB Type-C priključkom Mac i PC računala s USB-A priključkom)

Popis pakiranja

  • Smart V2M main unit (glavna jedinica Smart V2M)
  • Two lavalier microphones (dva lavalier mikrofona)
  • Three output cables (tri izlazna kabela)
  • Hook & loop touch fastener strap (traka s kukicama i omčama)
  • Storage bag (torba za pohranu)
  • User manual (korisnički priručnik)
  • Warranty card (jamstveni list)

Preuzmi priručnik

Ovdje možete preuzeti punu pdf verziju priručnika, koja može sadržavati dodatne sigurnosne upute, informacije o jamstvu, FCC pravila, itd.

Preuzmi Saramonic V2M - Stereo rješenje za snimanje hands-free zvuka na pametne telefone Upute za upotrebu
