ELRO CCD420 - Ръководство за CCD куполна камера

СПЕЦИФИКАЦИИ

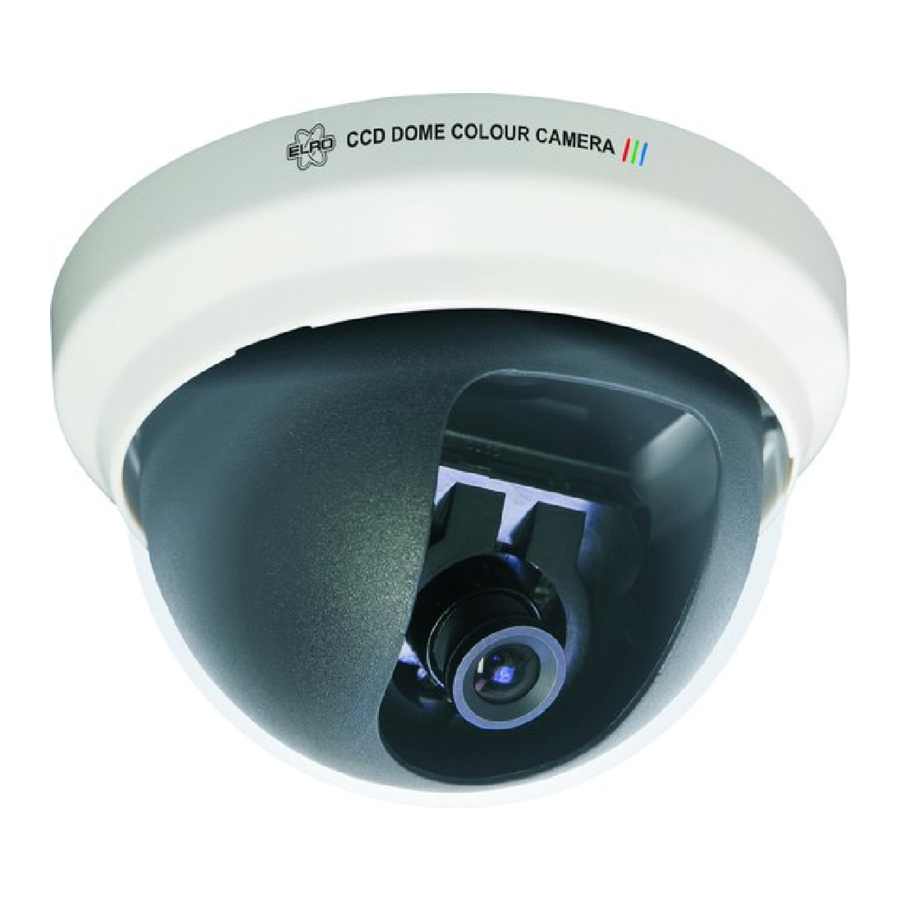

CCD420 CCD КУПОЛНА КАМЕРА

Поради своите свойства, тази CCD камера може да се използва практически навсякъде на закрито. Пластмасовият корпус предпазва камерата от прах и разрушаване. Камерата може да се монтира както на тавана, така и на стената. Благодарение на CCD сензора, остротата и цветът на изображението са перфектни. Инсталацията е проста. Използвайки RCA или BNC конектор, камерата може да бъде свързана към видео жак на телевизор, VCR, DVR и др. Моля, прочетете цялото ръководство за потребителя, преди да започнете инсталацията/монтажа!

СЪДЪРЖАНИЕ

1. Куполна камера.
2. Захранващ адаптер
3. Удължителен кабел
4. RCA(чинч) -BNC адаптер

ИНСТАЛИРАНЕ НА КАМЕРАТА

• Отворете пластмасовия купол, като завъртите 1cm наляво, докато спре (2).

• Отстранете пластмасовия капак (3).

• Използвайте 2 винта, за да закрепите монтажната плоча на желаното място (4).


СВЪРЗВАНЕ НА КАМЕРАТА

• Свържете камерата (1a) с удължителния кабел (1c) към AV оборудването, ако е необходимо, като използвате RCA(чинч)-BNC адаптера (5).

• Свържете камерата (1a) с удължителния кабел към захранващия адаптер (6).

• Изберете AV входа на устройството за запис/гледане.

НАСТРОЙКА НА КАМЕРАТА

• Леко разхлабете винта на основната плоча (7) и насочете и завъртете камерата в желаната позиция.

• Затегнете отново винтовете на основната плоча.
• Уверете се, че прозрачният отвор остава пред обектива на камерата (8).

• За да затворите купола, поставете капака и го завъртете 1cm надясно.

СЪВЕТИ

• Когато има недостатъчна нощна видимост, може да се използва допълнително IR прожектор, като CS17.
• Тази куполна камера е предназначена за употреба на закрито, а не за употреба на открито. Дори когато е защитена, ви съветваме да използвате водоустойчива външна камера.
