ELRO CCD420 - Manual de la Cámara Domo CCD

ESPECIFICACIONES

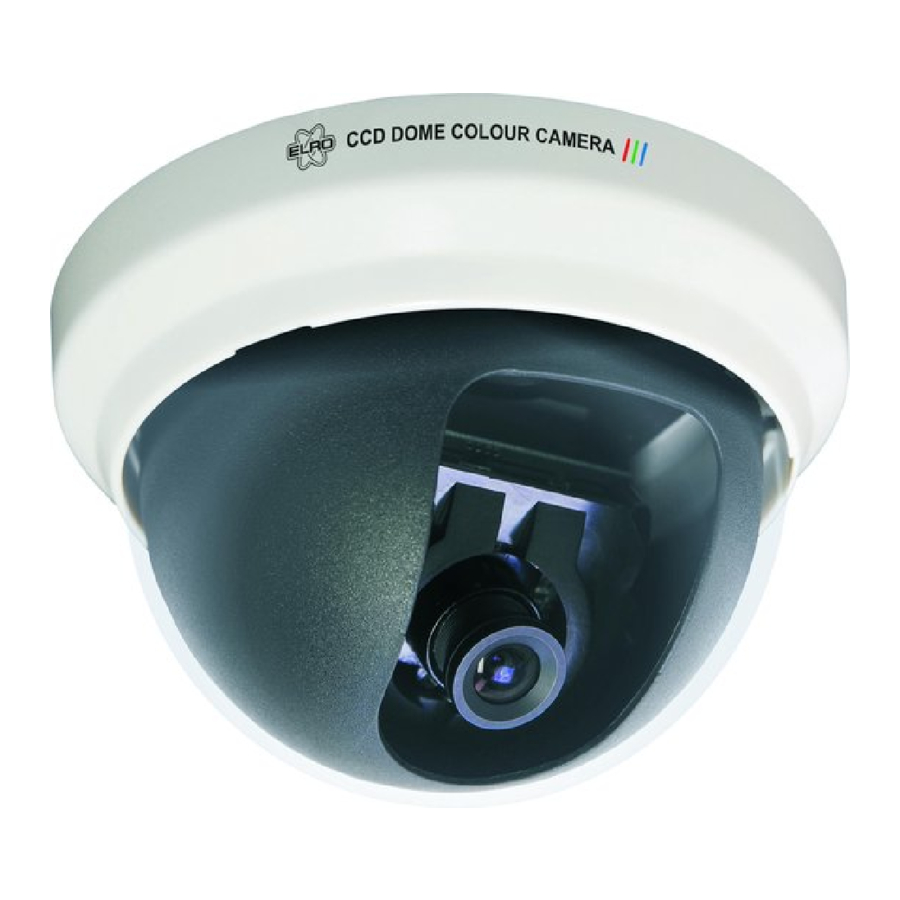

CÁMARA DOMO CCD CCD420

Debido a sus propiedades, esta cámara CCD puede utilizarse prácticamente en cualquier lugar interior. La carcasa de plástico protege la cámara contra el polvo y la destrucción. La cámara puede montarse tanto en el techo como en la pared. Gracias al sensor CCD, la nitidez y el color de la imagen son perfectos. La instalación es sencilla. Utilizando un conector RCA o BNC, la cámara puede conectarse a una toma de vídeo de un televisor, VCR, DVR, etc. Por favor, lea todo el manual de usuario antes de comenzar la instalación/montaje.

CONTENIDO

1. Cámara Domo.
2. Adaptador de corriente
3. Cable de extensión
4. Adaptador RCA(cinch) -BNC

INSTALACIÓN DE LA CÁMARA

• Abra el domo de plástico girando 1cm hacia la izquierda hasta que se detenga (2).

• Retire la cubierta de plástico (3).

• Utilice 2 tornillos para fijar la placa de montaje en la ubicación deseada (4).


CONEXIÓN DE LA CÁMARA

• Conecte la cámara (1a) con el cable de extensión (1c) al equipo AV si es necesario utilizando el adaptador RCA(cinch)-BNC (5).

• Conecte la cámara (1a) con el cable de extensión al adaptador de corriente (6).

• Seleccione la entrada AV en el dispositivo de grabación/visualización.

AJUSTE DE LA CÁMARA

• Afloje ligeramente el tornillo de la placa base (7) y apunte y gire la cámara a la posición deseada.

• Apriete de nuevo los tornillos de la placa base.
• Asegúrese de que la abertura transparente permanezca frente a la lente de la cámara (8).

• Para cerrar el domo, coloque la cubierta y gírela 1cm hacia la derecha.

CONSEJOS

• Cuando no haya suficiente visión nocturna, se puede utilizar un foco IR auxiliar como el CS17.
• Esta cámara domo está destinada para uso en interiores, no para uso en exteriores. Incluso cuando esté protegida, le aconsejamos que utilice una cámara exterior impermeable.
