ELRO CCD420 - CCD күмбезді камера нұсқаулығы

Мазмұны

ТЕХНИКАЛЫҚ СИПАТТАМАЛАРЫ

Image sensor (Кескін сенсоры) 1/4" SHARP colour CCD
Lens (Линза) 3,6mm angle 72,5°
Pixels (Пикселдер) 500x582
Signal System (Сигнал жүйесі) PAL/NTSC
Resolution (Ажыратымдылық) 420 lines
Minimum illumination (Минималды жарықтандыру) 0.8Lux
Turnable dome: (Айналмалы күмбез:) H58°, V40°
Video output (Бейне шығысы) 1.0Vp-p, 75O, Composite
Power requirement (Қуат талабы) DC12V
Operating temperature (Жұмыс температурасы) -10°C ~ +50°C
Cable (Кабель) 18+2m

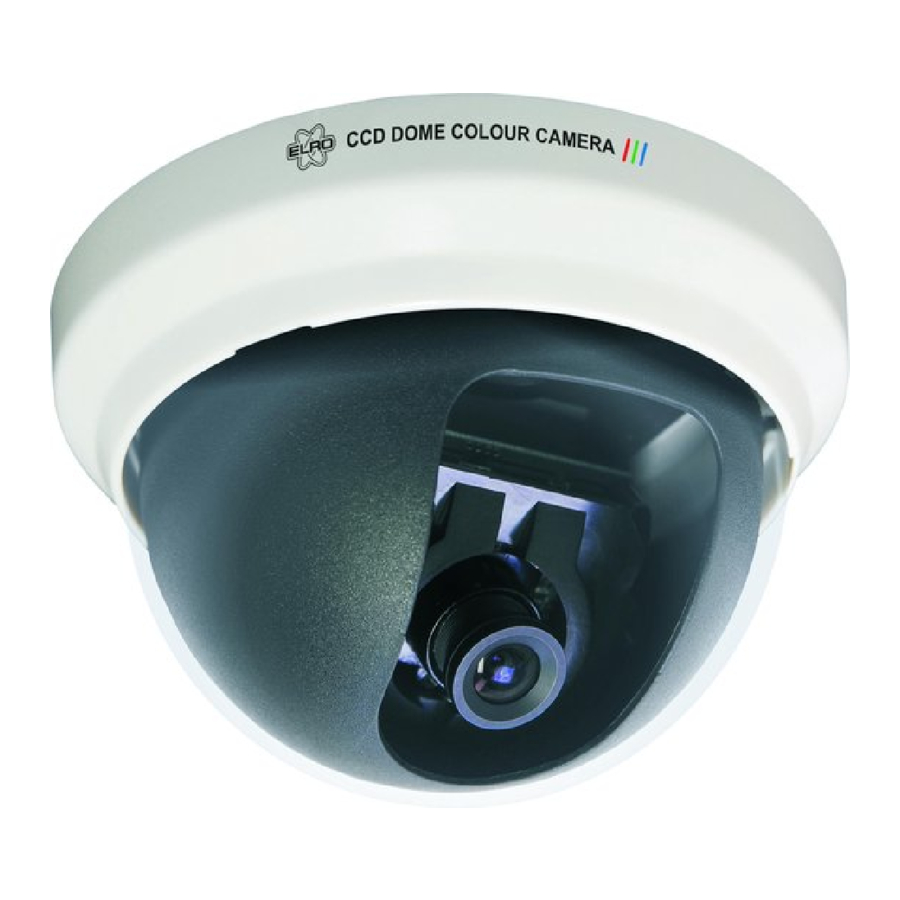

CCD420 CCD КҮМБЕЗДІ КАМЕРА

Бұл CCD камерасының қасиеттеріне байланысты оны кез келген жерде ішкі кеңістікте қолдануға болады. Пластикалық корпус камераны шаңнан және бүлінуден қорғайды. Камераны төбеге де, қабырғаға да орнатуға болады. CCD сенсорының арқасында кескіннің айқындығы мен түсі өте жақсы. Орнату оңай. RCA немесе BNC қосқышын пайдаланып, камераны теледидардың, бейнемагнитофонның, DVR-дің және т.б. бейне ұясына қосуға болады. Орнатуды/бекітуді бастамас бұрын пайдаланушы нұсқаулығын толығымен оқып шығыңыз!

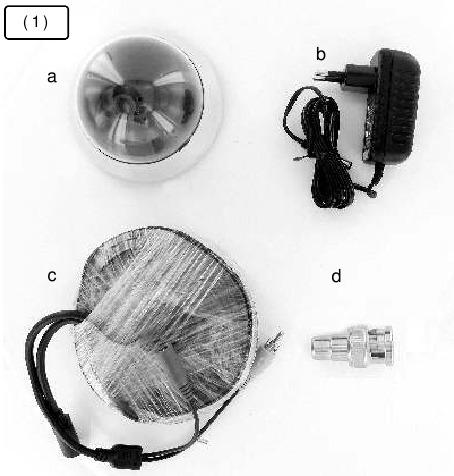

ЖАБДЫҚТАУ

ЖАБДЫҚТАУ

  1. Күмбезді камера.
  2. Қуат адаптері
  3. Ұзартқыш кабель
  4. RCA(cinch) -BNC адаптері

КАМЕРАНЫ ОРНАТУ

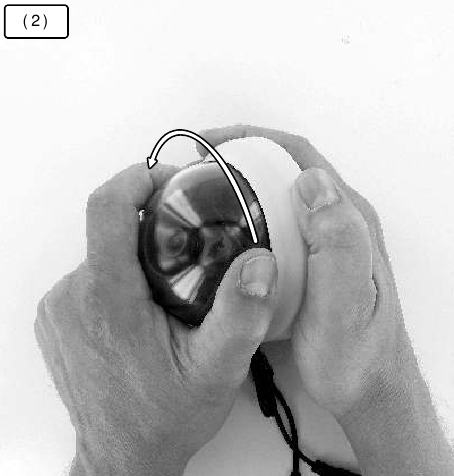

  • Пластикалық күмбезді солға қарай 1 см тоқтағанша бұрап ашыңыз (2).
    КАМЕРАНЫ ОРНАТУ - 1-бөлік

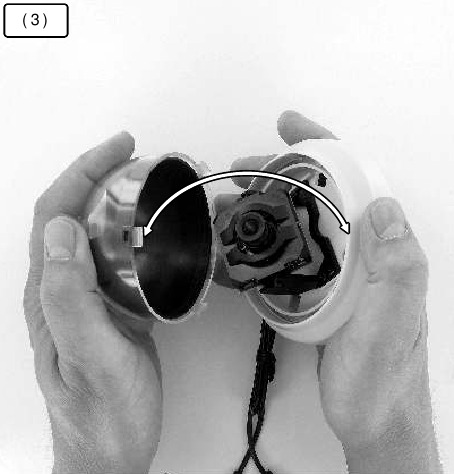

  • Пластикалық қақпақты алыңыз (3).
    КАМЕРАНЫ ОРНАТУ - 2-бөлік

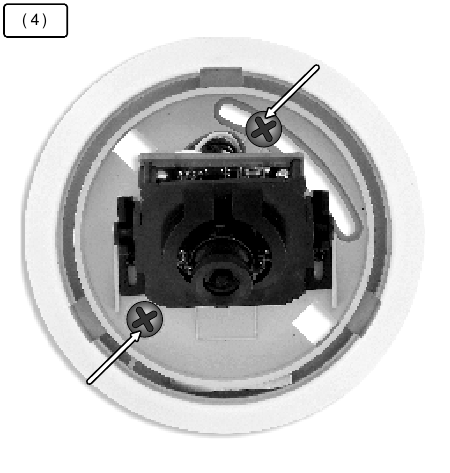

  • Құрастыру тақтасын қажетті жерге бекіту үшін 2 бұранданы пайдаланыңыз (4).
    КАМЕРАНЫ ОРНАТУ - 3-бөлік

КАМЕРАНЫ ҚОСУ

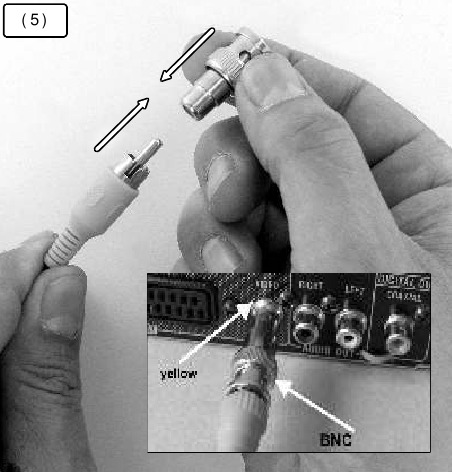

  • Камераны (1a) ұзартқыш кабельмен (1c) AV жабдығына RCA(cinch)-BNC адаптерін пайдаланып қосыңыз (5).
    КАМЕРАНЫ ҚОСУ - 1-бөлік

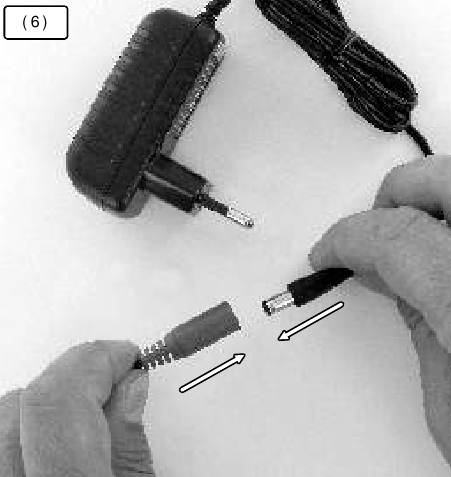

  • Камераны (1a) ұзартқыш кабельмен қуат адаптеріне қосыңыз (6).
    КАМЕРАНЫ ҚОСУ - 2-бөлік
  • Жазу/көру құрылғысындағы AV кірісін таңдаңыз.

КАМЕРАНЫ РЕТТЕУ

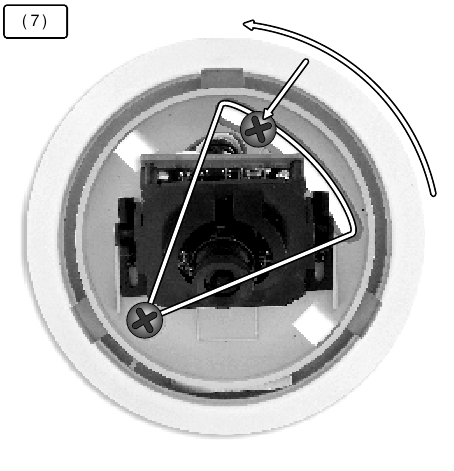

  • Негізгі тақтаның бұрандасын сәл босатыңыз (7) және камераны қажетті күйге келтіріп бұраңыз.
    КАМЕРАНЫ РЕТТЕУ - 1-бөлік
  • Негізгі тақтаның бұрандаларын қайтадан бекітіңіз.

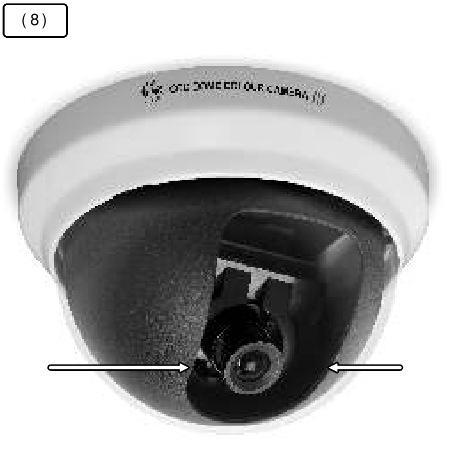

  • Мөлдір тесік камера линзасының алдында тұрғанына көз жеткізіңіз (8).
    КАМЕРАНЫ РЕТТЕУ - 2-бөлік
  • Күмбезді жабу үшін қақпақты орнына қойып, оны оңға қарай 1 см бұраңыз.

КЕҢЕСТЕР

  • Түнгі көрініс жеткіліксіз болған кезде CS17 сияқты қосымша IR нүктесін пайдалануға болады.
  • Бұл күмбезді камера үй ішінде пайдалануға арналған, сыртта пайдалануға арналмаған. Тіпті қорғалған жағдайда да, сізге су өткізбейтін сыртқы камераны пайдалануға кеңес береміз.

Нұсқаулықты жүктеп алу

Мұнда нұсқаулықтың толық pdf нұсқасын жүктеп алуға болады, онда қосымша қауіпсіздік нұсқаулары, кепілдік туралы ақпарат, FCC ережелері және т.б. болуы мүмкін.

ELRO CCD420 - CCD күмбезді камера нұсқаулығы жүктеп алу
