ELRO CCD420 - Instrukcja obsługi kamery kopułkowej CCD

SPECYFIKACJE

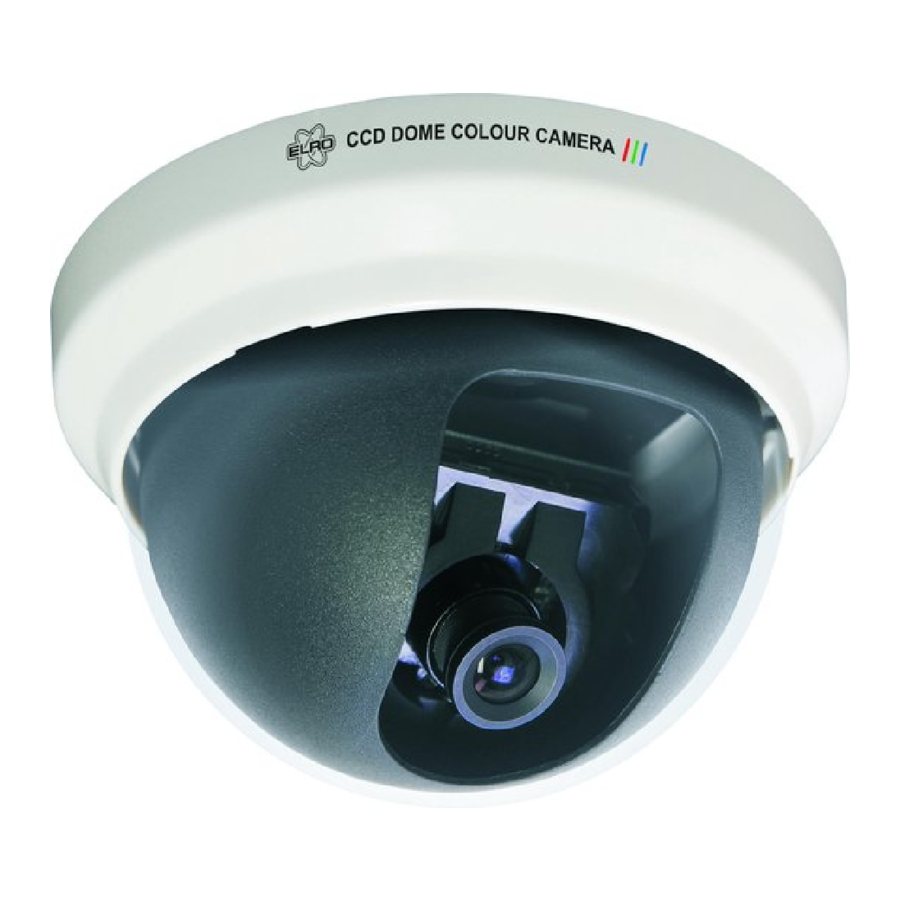

KAMERA KOPUŁKOWA CCD CCD420

Ze względu na swoje właściwości, ta kamera CCD może być używana praktycznie wszędzie w pomieszczeniach. Plastikowa obudowa chroni kamerę przed kurzem i zniszczeniem. Kamerę można zamontować zarówno na suficie, jak i na ścianie. Dzięki sensorowi CCD ostrość i kolor obrazu są idealne. Instalacja jest prosta. Za pomocą złącza RCA lub BNC kamerę można podłączyć do gniazda wideo telewizora, magnetowidu, rejestratora DVR itp. Prosimy o przeczytanie całej instrukcji obsługi przed rozpoczęciem instalacji/montażu!

ZAWARTOŚĆ

1. Kamera kopułkowa.
2. Zasilacz
3. Przedłużacz
4. Adapter RCA(cinch) -BNC

INSTALACJA KAMERY

• Otwórz plastikową kopułę, obracając ją o 1 cm w lewo, aż się zatrzyma (2).

• Zdejmij plastikową osłonę (3).

• Użyj 2 śrub, aby przymocować płytę montażową w żądanym miejscu (4).


PODŁĄCZANIE KAMERY

• Podłącz kamerę (1a) za pomocą przedłużacza (1c) do sprzętu AV, w razie potrzeby, używając adaptera RCA(cinch)-BNC (5).

• Podłącz kamerę (1a) za pomocą przedłużacza do zasilacza (6).

• Wybierz wejście AV na urządzeniu nagrywającym/wyświetlającym.

DOSTRAJANIE KAMERY

• Lekko poluzuj śrubę płyty podstawy (7) i skieruj i obróć kamerę w żądane położenie.

• Ponownie dokręć śruby płyty podstawy.
• Upewnij się, że przezroczysty otwór znajduje się przed obiektywem kamery (8).

• Aby zamknąć kopułę, umieść pokrywę i obróć ją o 1 cm w prawo.

PORADY

• Gdy widok w nocy jest niewystarczający, można użyć pomocniczego reflektora IR, takiego jak CS17.
• Ta kamera kopułkowa jest przeznaczona do użytku w pomieszczeniach, a nie na zewnątrz. Nawet w przypadku osłonięcia zalecamy użycie wodoodpornej kamery zewnętrznej.
