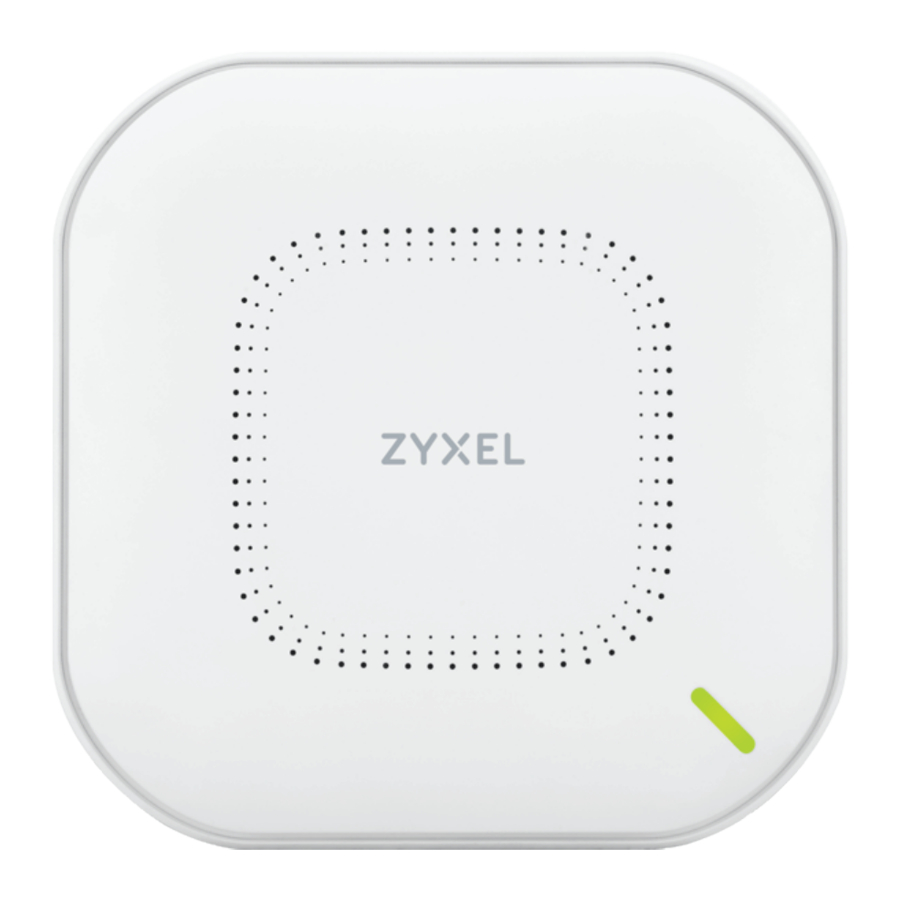

Zyxel NWA110AX - 802.11ax (WiFi 6) Dual-Radio PoE Access Point Ръководство за бърз старт

Инсталиране на хардуера

Първо заземете за ваша безопасност

Изчакайте, докато светодиодът започне да мига постоянно в зелено

Свържете порта UPLINK към рутер с достъп до интернет. Ако не използвате PoE, свържете захранващия контакт на NWA110AX към подходящ източник на захранване.

Управление в облака

Използвайте MAC адрес и сериен номер, за да добавите устройство в NCC

Следвайте стъпките по-долу, за да управлявате NWA110AX чрез базираната на облак система за управление на мрежата Zyxel.
Забележка: Уверете се, че свързаният рутер има достъп до интернет.

1. Отидете на уебсайта на Zyxel Nebula Control Center (NCC) (https://nebula.zyxel.com). Щракнете върху Get Started (Започнете), за да се регистрирате за акаунт в myZyxel и да влезете.

2. Създайте организация и сайт (мрежа) в NCC.

3. Въведете LAN MAC адреса и серийния номер (S/N) на NWA110AX (вижте етикета на устройството) в конфигурационния екран на NCC.
   Забележка: NWA110AX автоматично ще премине в режим на управление в облака и ще се рестартира, след като бъде регистриран в сайт. Вижте Ръководството за потребителя на NCC за повече информация относно конфигурирането на NWA110AX чрез NCC.

Използвайте мобилното приложение Zyxel Nebula, за да добавите устройство в NCC

Изтеглете и отворете мобилното приложение Zyxel Nebula. Влезте с вашия акаунт в myZyxel.

Създайте организация и сайт или изберете съществуващ сайт. Сканирайте QR кода на NWA110AX, за да го добавите към сайта. (Можете да намерите QR кода в неговия уеб конфигуратор или на етикет на устройството или кутията му.)
Забележка: NWA110AX автоматично ще премине в режим на управление в облака и ще се рестартира, след като бъде регистриран в сайт.

Къде да намерите QR код:

1. Връзка:
   1. WiFi връзка
      От компютър с активиран WiFi потърсете името на WiFi мрежата по подразбиране на NWA110AX (Zyxel-xxxx, където xxxx са последните четири знака от MAC адреса) и се свържете с нея. Отворете вашия уеб браузър и въведете "http://1.1.1.1" за първоначална конфигурация. Въведете потребителското име по подразбиране (admin) и паролата (1234). Щракнете върху Login (Вход).
      Забележка: Ако NWA110AX не може да се свърже с интернет, използвайте DHCP-присвоения IP адрес на NWA110AX, за да получите достъп до неговия уеб конфигуратор. Проверете свързания рутер или DHCP сървър за IP адреса на NWA110AX.
   2. Кабелна връзка
      Използвайте Ethernet кабел, за да свържете вашия компютър към порта UPLINK на NWA110AX чрез PoE инжектор или PoE суич.
      Използвайте неговия DHCP-присвоен IP или статичен IP адрес по подразбиране "http://192.168.1.2", за да получите достъп до уеб конфигуратора. Уверете се, че IP адресът на вашия компютър е в същата подмрежа като тази на NWA110AX.

2. Съветникът се появява автоматично. Използвайте съветника, за да настроите вашия NWA110AX. Забележка: Отнема от 1 до 2 минути, за да приложите промените на съветника. Светодиодът за захранване ще мига последователно в червено и зелено. След това светодиодите за захранване и WiFi светват постоянно в зелено, когато системата е готова. Проверете екрана на таблото и запишете IP адреса на NWA110AX в случай, че трябва да получите достъп до уеб конфигуратора му отново.
   Забележка : 1.1.1.1 е само за първоначална настройка. Той не е използваем, след като NWA110AX е конфигуриран.

3. Използвайте новите безжични настройки на NWA110AX (SSID и ключ), за да се свържете отново към WiFi мрежата на NWA110AX за достъп до интернет, ако ги промените в съветника.


Монтаж на стена / таван

1. Монтаж:
   1. Монтаж на стена:
      Пробийте два отвора за дюбелите за винтове (A) на разстояние 62,4 mm един от друг. Поставете дюбелите за винтове в стената.

   2. Монтаж на таван:
      Пробийте два отвора за дюбелите за винтове (A) на разстояние 62,4 mm или 70,1 mm един от друг. Поставете дюбелите за винтове в тавана.


2. Инсталирайте два монтажни винта през отворите на скобата (B) в дюбелите/анкерите, за да закрепите скобата към стената/тавана. Уверете се, че винтовете са плътно и сигурно закрепени към стената/тавана.

3. След като скобата е прикрепена към стената/тавана, плъзнете NWA110AX върху скобата, докато щракне на място.


Монтаж на таван с T-образни профили

1. Прикрепете два клипса към таванните решетки, както е показано.

2. Инсталирайте два винта, за да закрепите скобата към клипсовете.

3. Плъзнете NWA110AX върху скобата, докато щракне на място.
   Забележка: Клипсовете (ACCESSORY-ZZ0105F) се продават отделно.



Заземяване

1. Отстранете заземяващия винт M4 от задния панел на NWA110AX, както е показано. Закрепете зелен/жълт заземяващ кабел (18 AWG или по-малък) към задния панел на NWA110AX, като използвате заземяващия винт M4.

2. Прикрепете другия край на заземяващия кабел към стена или земята. Следвайте разпоредбите и инструкциите за безопасност на вашата страна, за да заземите електрически устройството правилно. Квалифициран сервизен персонал трябва да потвърди, че защитният заземителен терминал на сградата е валиден.


Информация за поддръжка

Северна Америка
+ 1 800 255 4101
https://support.zyxel.eu
support@zyxel.com

Вижте Ръководството за потребителя на www.zyxel.com за повече информация, включително поддръжка на клиенти и предупреждения за безопасност.
