Zyxel NWA110AX - 802.11ax (WiFi 6) Dual-Radio PoE pristupna točka - Vodič za brzi početak

Sadržaj

1 Instalacija hardvera
2 Upravljanje oblakom
- 2.1 Koristite MAC adresu i serijski broj za dodavanje uređaja u NCC
- 2.2 Koristite mobilnu aplikaciju Zyxel Nebula za dodavanje uređaja u NCC
3 Montaža na zid / strop
4 Montaža na stropnu T-šinu
5 Uzemljenje
6 Informacije o podršci
7 Reference
8 Preuzmi priručnik
9 Na drugim jezicima

Instalacija hardvera

Prvo uzemljite radi vaše sigurnosti

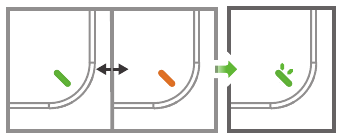

Pričekajte dok LED dioda ne zatreperi zeleno

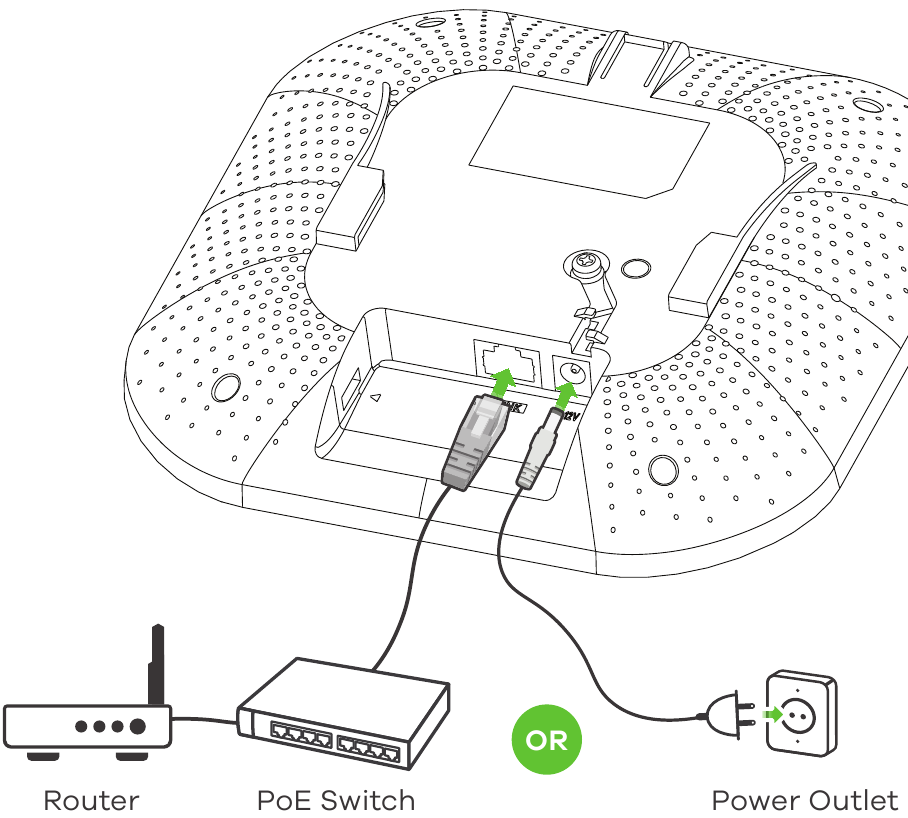

Spojite UPLINK priključak na usmjerivač s pristupom internetu. Ako ne koristite PoE, spojite utičnicu za napajanje NWA110AX na odgovarajući izvor napajanja.

Upravljanje oblakom

Koristite MAC adresu i serijski broj za dodavanje uređaja u NCC

Slijedite korake u nastavku za upravljanje NWA110AX putem Zyxel sustava za upravljanje mrežom u oblaku.
Napomena: Provjerite ima li povezani usmjerivač pristup internetu.

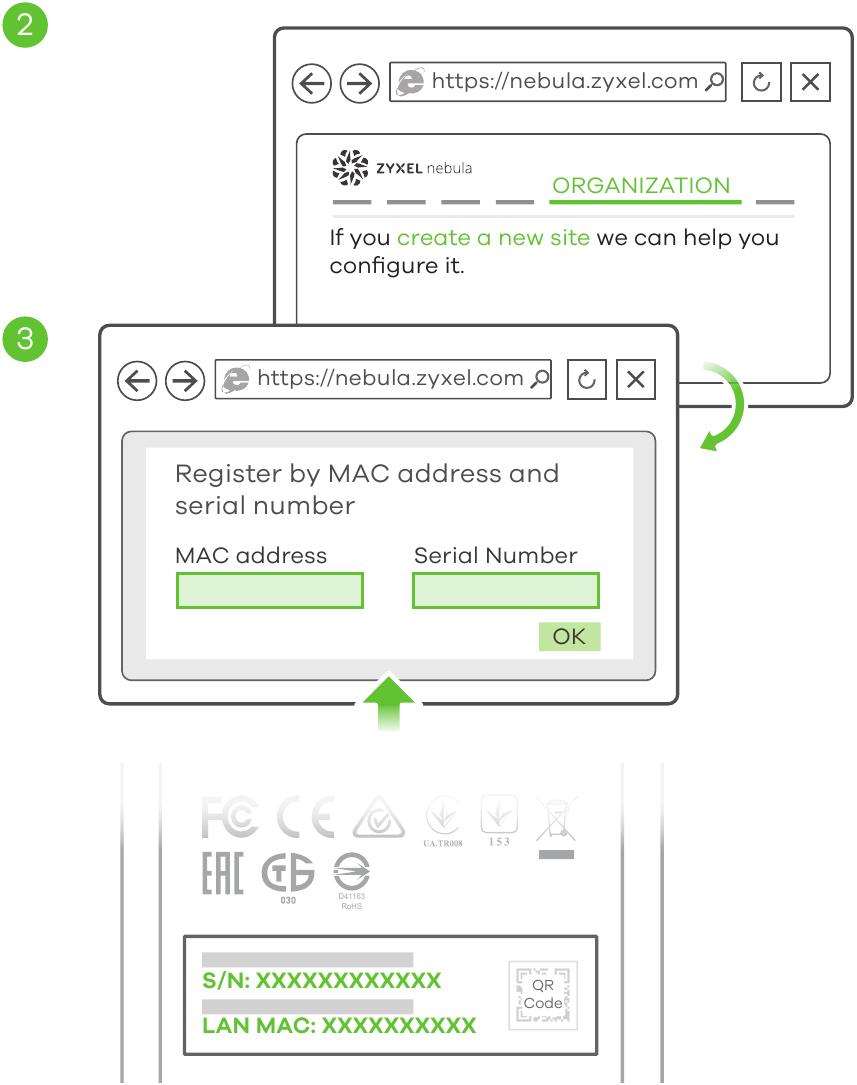

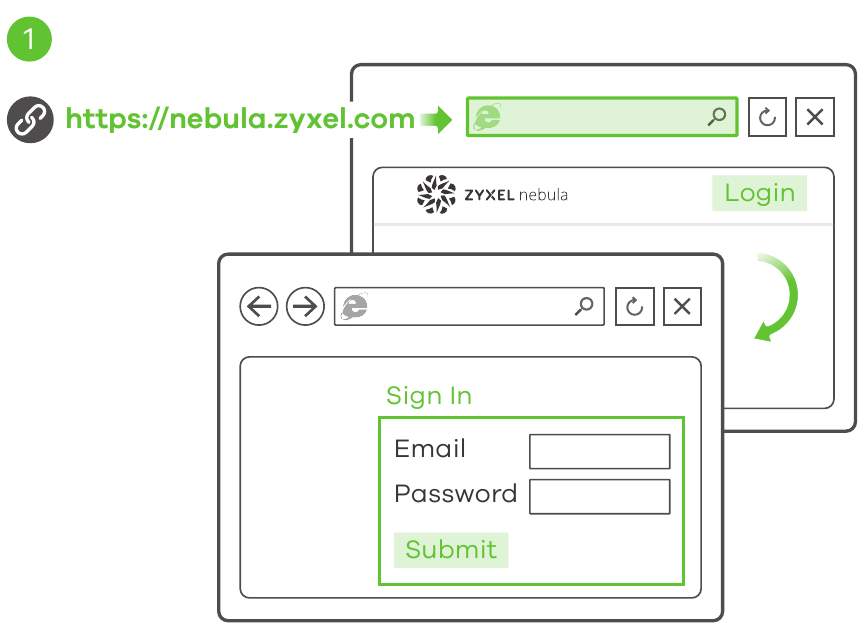

Idite na web stranicu Zyxel Nebula Control Center (NCC) (https://nebula.zyxel.com). Kliknite Get Started (započnite) da biste se prijavili za myZyxel račun i prijavili se.
Stvorite organizaciju i web mjesto (mrežu) u NCC-u.
Unesite LAN MAC adresu i serijski broj (S/N) NWA110AX (pogledajte naljepnicu na uređaju) na zaslonu za konfiguraciju NCC-a.
Napomena: NWA110AX će automatski ući u način upravljanja oblakom i ponovno se pokrenuti nakon što se registrira na web mjestu. Pogledajte korisnički priručnik za NCC za više informacija o konfiguriranju NWA110AX putem NCC-a.

Koristite mobilnu aplikaciju Zyxel Nebula za dodavanje uređaja u NCC

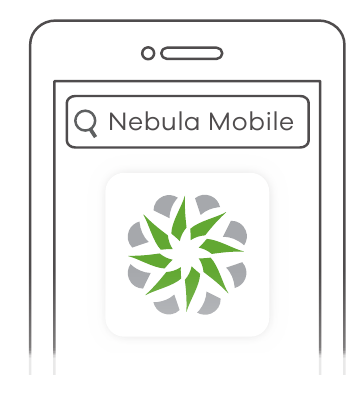

Preuzmite i otvorite mobilnu aplikaciju Zyxel Nebula. Prijavite se svojim myZyxel računom.

Stvorite organizaciju i web mjesto ili odaberite postojeće web mjesto. Skenirajte QR kod NWA110AX da biste ga dodali na web mjesto. (QR kod možete pronaći u njegovom web konfiguratoru ili na naljepnici na uređaju ili njegovoj kutiji.)
Napomena: NWA110AX će automatski ući u način upravljanja oblakom i ponovno se pokrenuti nakon što se registrira na web mjestu.

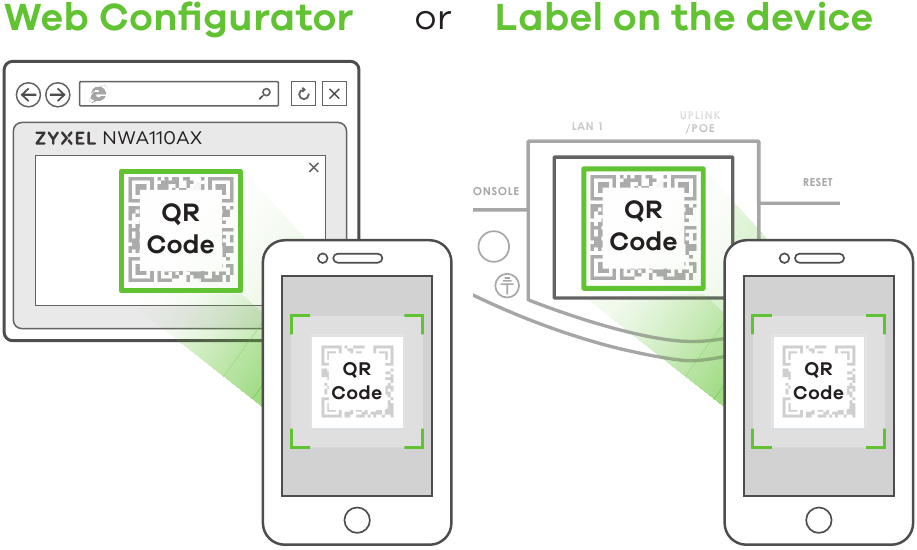

Gdje pronaći QR kod:

Veza:
1. WiFi veza

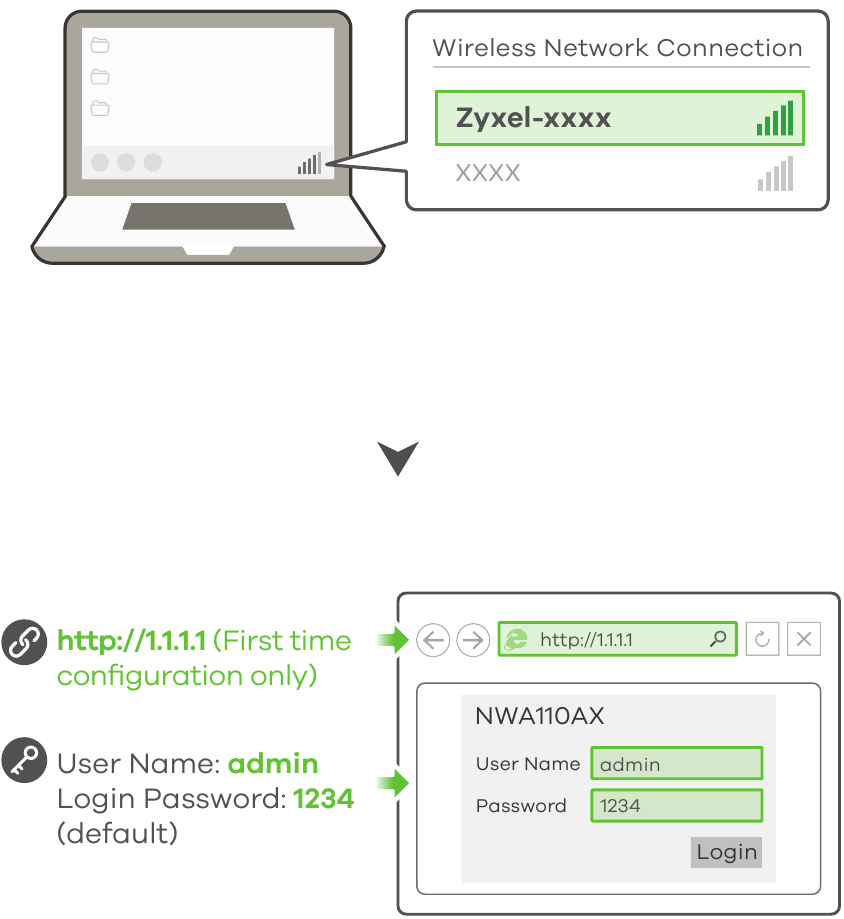

  S računala s omogućenom WiFi mrežom potražite zadani naziv WiFi mreže NWA110AX (Zyxel-xxxx, gdje je xxxx zadnja četiri znaka MAC adrese) i povežite se s njom. Otvorite svoj web preglednik i unesite "http://1.1.1.1" za početnu konfiguraciju. Unesite zadano korisničko ime (admin) i lozinku (1234). Kliknite Login (prijava).
  Napomena: Ako se NWA110AX ne može povezati s internetom, upotrijebite DHCP-dodijeljenu IP adresu NWA110AX za pristup njegovom web konfiguratoru. Provjerite povezani usmjerivač ili DHCP poslužitelj za IP adresu NWA110AX.
2. Žičana veza

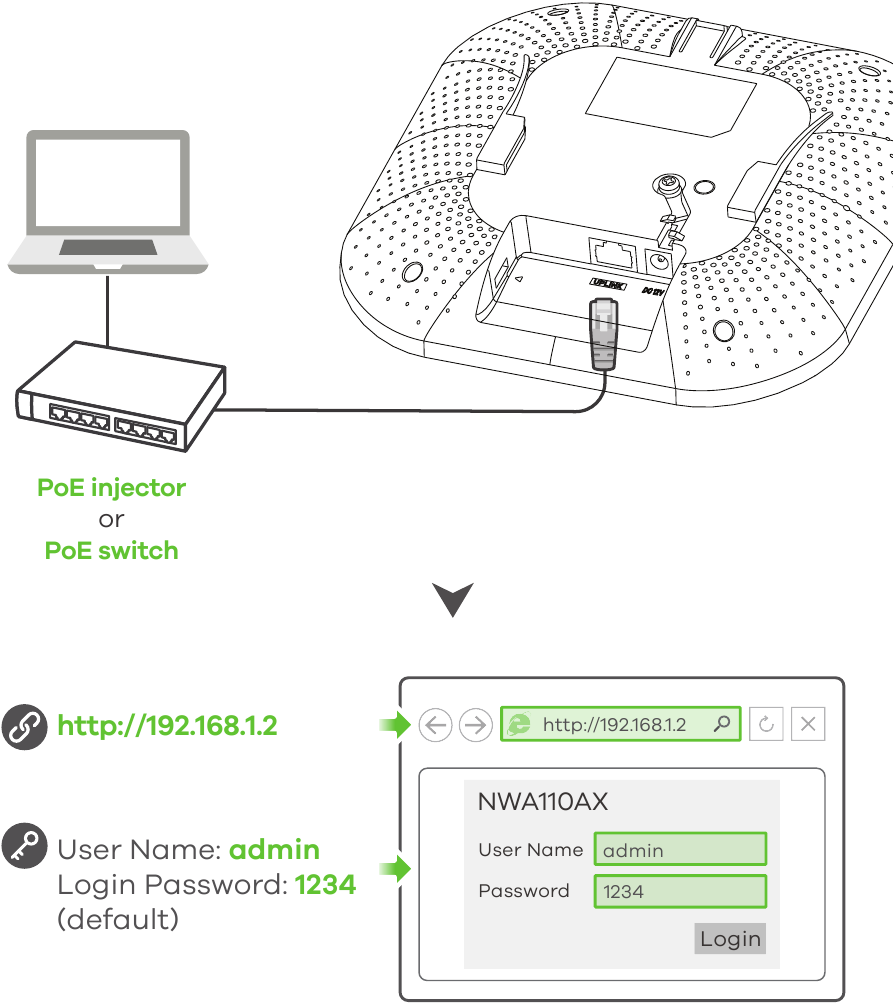

  Upotrijebite Ethernet kabel za spajanje računala na UPLINK priključak NWA110AX putem PoE injektora ili PoE prekidača.
  Upotrijebite njegovu DHCP-dodijeljenu IP adresu ili zadanu statičku IP adresu "http://192.168.1.2" za pristup web konfiguratoru. Provjerite je li IP adresa vašeg računala u istoj podmreži kao i NWA110AX.

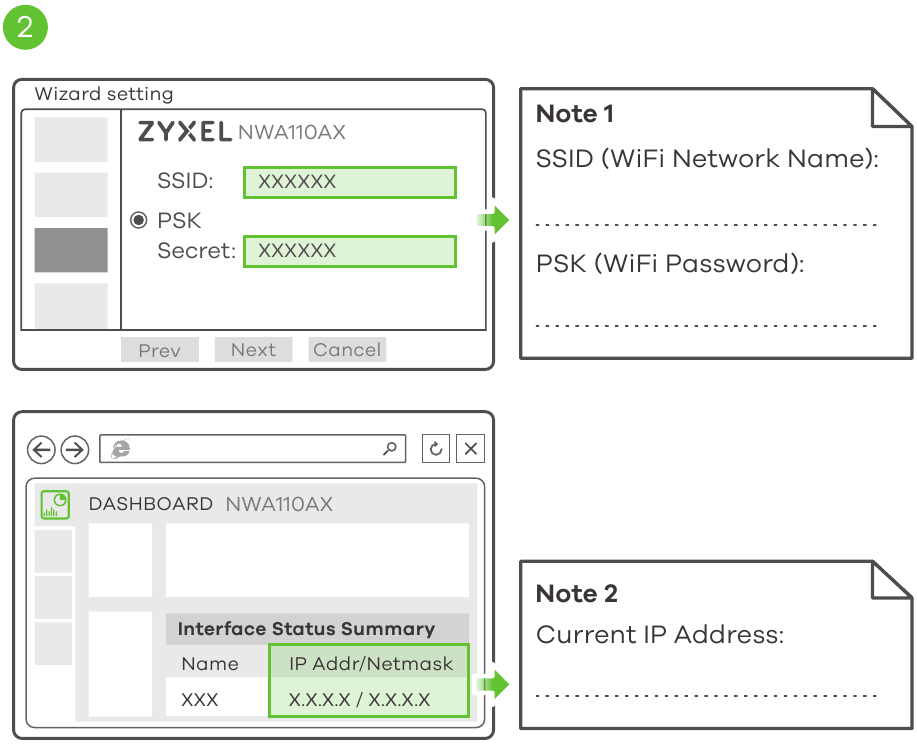

Čarobnjak se pojavljuje automatski. Upotrijebite čarobnjaka za postavljanje NWA110AX. Napomena: Primjena promjena čarobnjaka traje 1 do 2 minute. LED dioda napajanja će naizmjenično treperiti crveno i zeleno. LED diode napajanja i WiFi zatim svijetle zeleno kada je sustav spreman. Provjerite zaslon nadzorne ploče i zabilježite IP adresu NWA110AX u slučaju da trebate ponovno pristupiti njegovom web konfiguratoru.
Napomena : 1.1.1.1 je samo za početno postavljanje. Ne može se koristiti nakon što je NWA110AX konfiguriran.

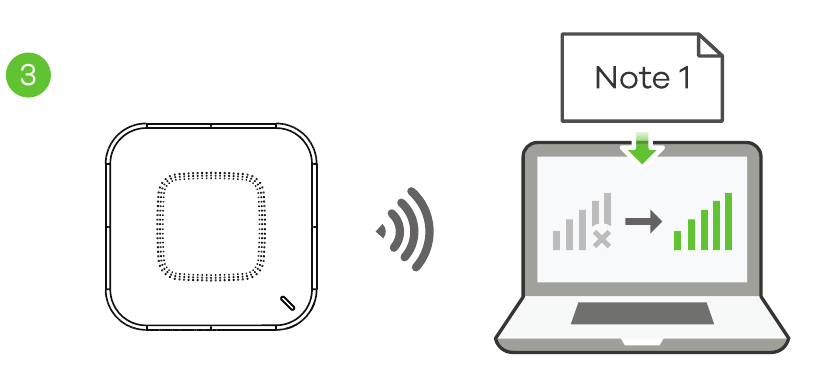

Upotrijebite nove bežične postavke NWA110AX (SSID i ključ) za ponovno povezivanje s WiFi mrežom NWA110AX za pristup internetu ako ih promijenite u čarobnjaku.

Montaža na zid / strop

Montaža:
1. Montaža na zid:

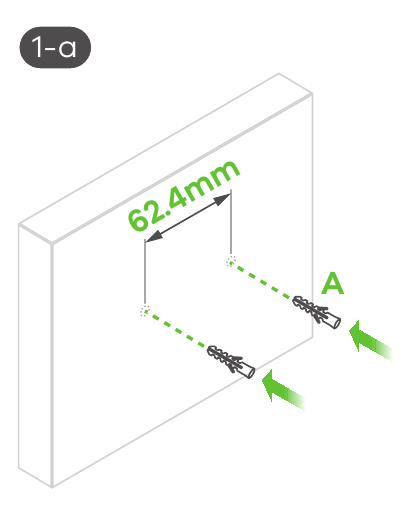

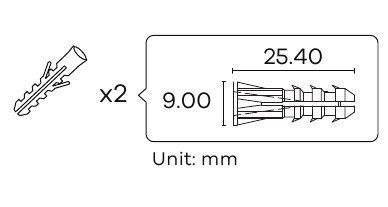

  Izbušite dvije rupe za tiple za vijke (A), udaljene 62,4 mm. Umetnite tiple za vijke u zid.
2. Montaža na strop:

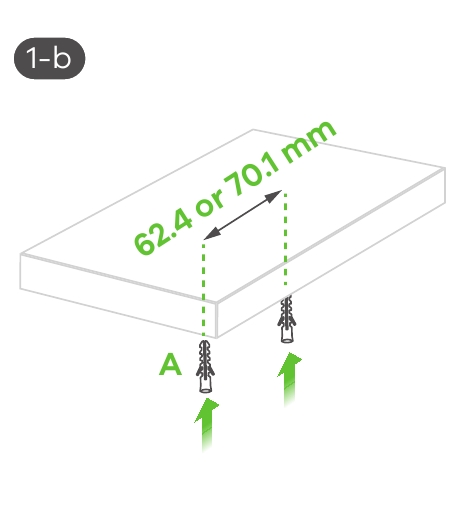

  Izbušite dvije rupe za tiple za vijke (A), udaljene 62,4 mm ili 70,1 mm. Umetnite tiple za vijke u strop.

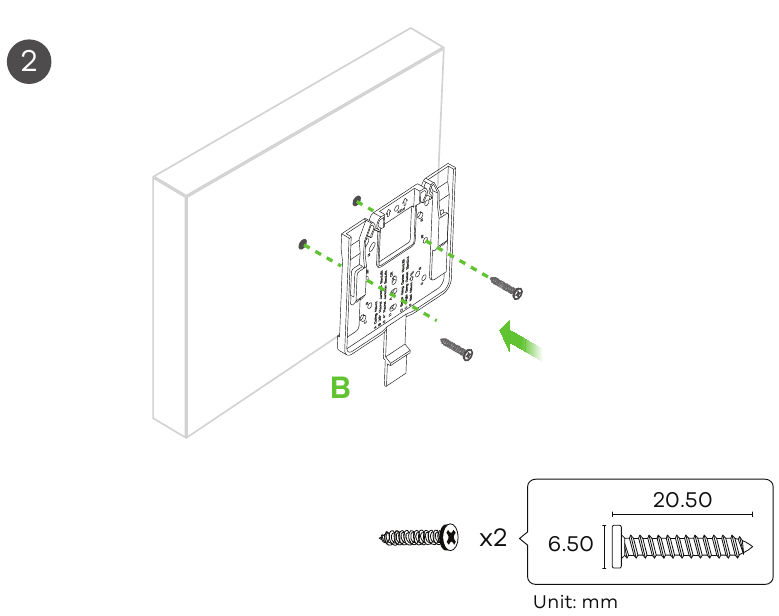

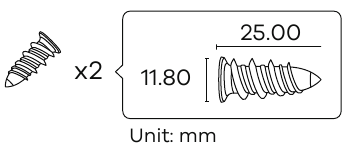

Ugradite dva vijka za montažu kroz rupe na nosaču (B) u utikače/sidra kako biste pričvrstili nosač na zid/strop. Provjerite jesu li vijci čvrsto i sigurno pričvršćeni na zid/strop.

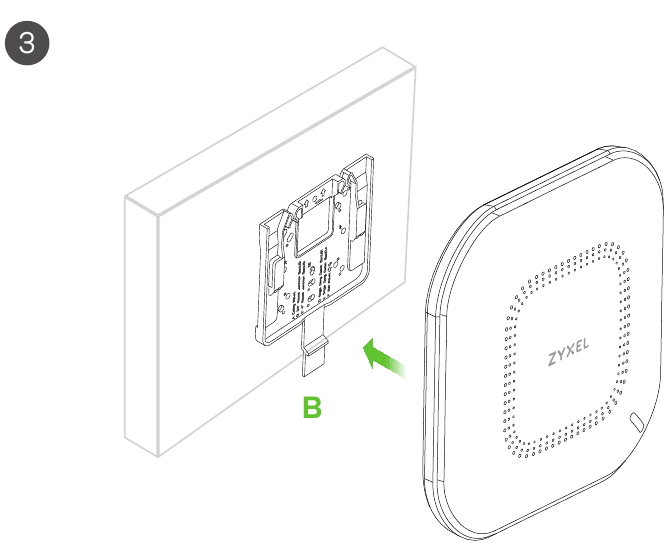

Nakon što je nosač pričvršćen na zid/strop, gurnite NWA110AX na nosač dok ne klikne na mjesto.

Montaža na stropnu T-šinu

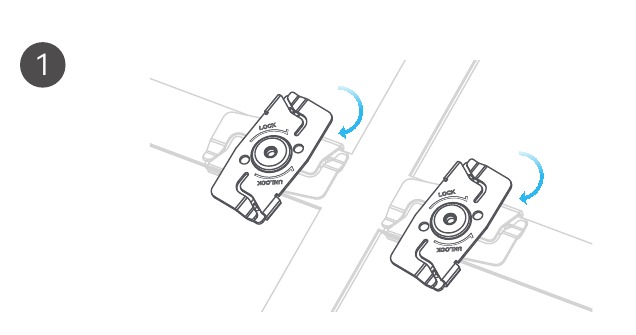

Pričvrstite dvije kopče na stropne rešetke kao što je prikazano.

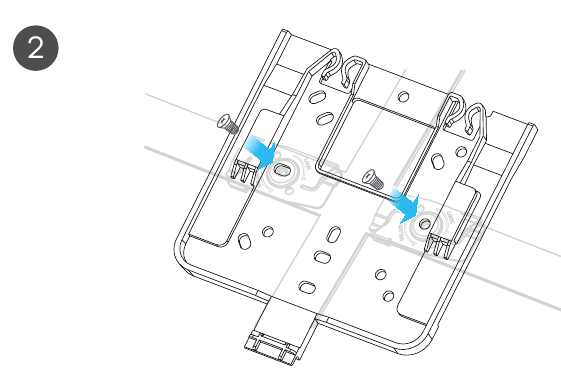

Ugradite dva vijka za pričvršćivanje nosača na kopče.

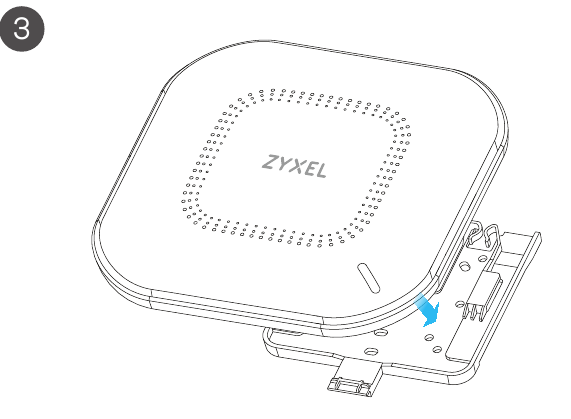

Gurnite NWA110AX na nosač dok ne klikne na mjesto.
Napomena: Kopče (ACCESSORY-ZZ0105F) prodaju se zasebno.

Uzemljenje

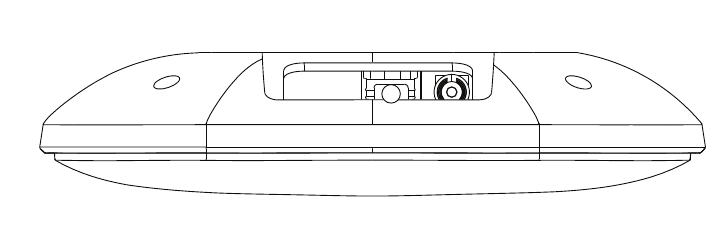

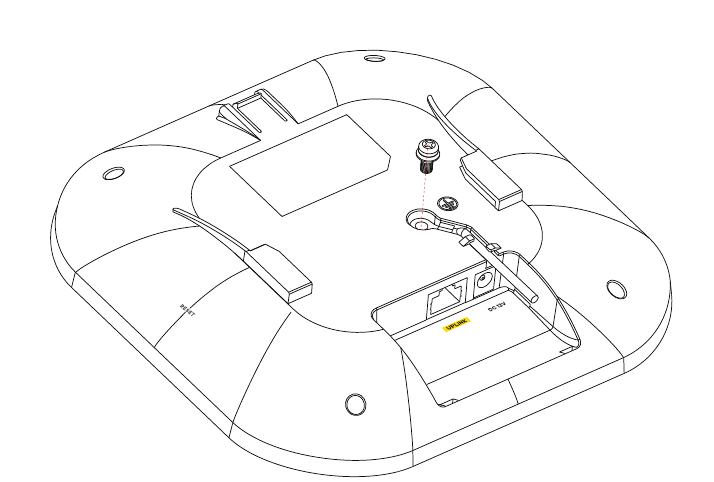

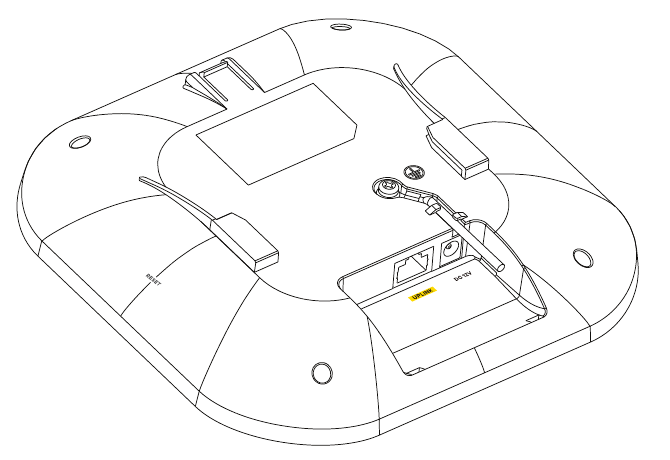

Uklonite M4 vijak za uzemljenje sa stražnje ploče NWA110AX kao što je prikazano. Pričvrstite zeleno/žuti kabel za uzemljenje (18 AWG ili manji) na stražnju ploču NWA110AX pomoću M4 vijka za uzemljenje.
Pričvrstite drugi kraj kabela za uzemljenje na zid ili uzemljenje. Slijedite propise i sigurnosne upute svoje zemlje kako biste električki ispravno uzemljili uređaj. Kvalificirano servisno osoblje mora potvrditi da je zaštitni terminal za uzemljenje zgrade valjan.
