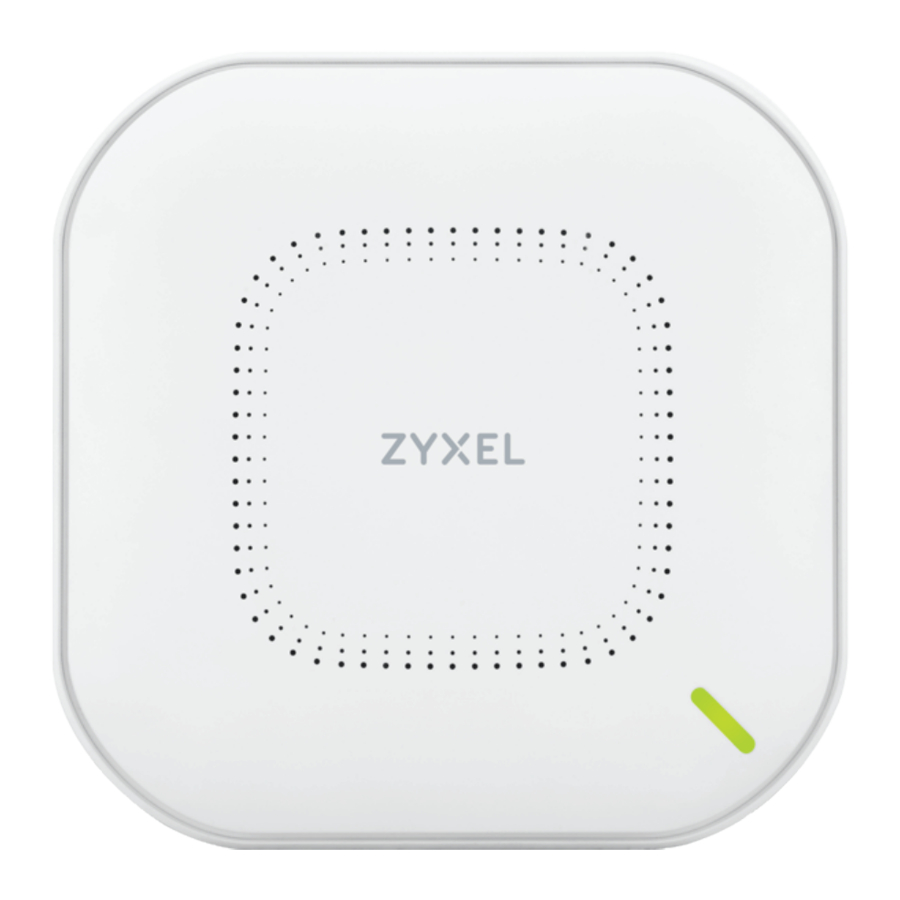

Краткое руководство по установке точки доступа Zyxel NWA110AX - 802.11ax (WiFi 6) Dual-Radio PoE

Установка оборудования

Сначала заземлите устройство для вашей безопасности

Подождите, пока светодиод не начнет постоянно мигать зеленым

Подключите порт UPLINK к маршрутизатору с доступом в Интернет. Если вы не используете PoE, подключите разъем питания NWA110AX к соответствующему источнику питания.

Облачное управление

Используйте MAC-адрес и серийный номер для добавления устройства в NCC

Выполните следующие действия, чтобы управлять NWA110AX через облачную систему управления сетью Zyxel.
Примечание: убедитесь, что подключенный маршрутизатор имеет доступ в Интернет.

1. Перейдите на веб-сайт Zyxel Nebula Control Center (NCC) (https://nebula.zyxel.com). Нажмите Get Started (Начать), чтобы зарегистрировать учетную запись myZyxel и войти в систему.

2. Создайте организацию и сайт (сеть) в NCC.

3. Введите LAN MAC-адрес и серийный номер (S/N) NWA110AX (см. этикетку на устройстве) на экране конфигурации NCC.
   Примечание: NWA110AX автоматически перейдет в режим облачного управления и перезапустится после регистрации на сайте. Дополнительные сведения о настройке NWA110AX через NCC см. в Руководстве пользователя NCC.

Используйте мобильное приложение Zyxel Nebula для добавления устройства в NCC

Загрузите и откройте мобильное приложение Zyxel Nebula. Войдите в систему, используя свою учетную запись myZyxel.

Создайте организацию и сайт или выберите существующий сайт. Отсканируйте QR-код NWA110AX, чтобы добавить его на сайт. (Вы можете найти QR-код в его веб-конфигураторе или на этикетке на устройстве или его коробке.)
Примечание: NWA110AX автоматически перейдет в режим облачного управления и перезапустится после регистрации на сайте.

Где найти QR-код:

1. Подключение:
   1. WiFi connection (WiFi-соединение)
      С компьютера с поддержкой WiFi найдите имя сети WiFi NWA110AX по умолчанию (Zyxel-xxxx, где xxxx — последние четыре символа MAC-адреса) и подключитесь к ней. Откройте веб-браузер и введите "http://1.1.1.1" для начальной настройки. Введите имя пользователя по умолчанию (admin) и пароль (1234). Нажмите Login (Войти).
      Примечание: если NWA110AX не может подключиться к Интернету, используйте IP-адрес NWA110AX, назначенный DHCP, для доступа к его веб-конфигуратору. Проверьте подключенный маршрутизатор или DHCP-сервер на наличие IP-адреса NWA110AX.
   2. Wired connection (Проводное соединение)
      Используйте кабель Ethernet для подключения компьютера к порту UPLINK NWA110AX через инжектор PoE или коммутатор PoE.
      Используйте назначенный DHCP IP-адрес или статический IP-адрес по умолчанию "http://192.168.1.2" для доступа к веб-конфигуратору. Убедитесь, что IP-адрес вашего компьютера находится в той же подсети, что и NWA110AX.

2. Мастер появляется автоматически. Используйте мастер для настройки NWA110AX. Примечание: для применения изменений мастера требуется от 1 до 2 минут. Светодиод питания будет попеременно мигать красным и зеленым цветом. Затем, когда система будет готова, светодиоды питания и WiFi загорятся ровным зеленым цветом. Проверьте экран Dashboard (Панель управления) и запишите IP-адрес NWA110AX на случай, если вам понадобится снова получить доступ к его веб-конфигуратору.
   Примечание : 1.1.1.1 предназначен только для первоначальной настройки. Он не будет работать после настройки NWA110AX.

3. Используйте новые настройки беспроводной сети NWA110AX (SSID и ключ) для повторного подключения к сети WiFi NWA110AX для доступа в Интернет, если вы измените их в мастере.


Крепление на стену / потолок

1. Монтаж:
   1. Wall mounting (Крепление на стену):
      Просверлите два отверстия для дюбелей (A) на расстоянии 62,4 мм друг от друга. Вставьте дюбели в стену.

   2. Ceiling mounting (Крепление на потолок):
      Просверлите два отверстия для дюбелей (A) на расстоянии 62,4 мм или 70,1 мм друг от друга. Вставьте дюбели в потолок.


2. Установите два крепежных винта через отверстия на кронштейне (B) в дюбели/анкеры, чтобы закрепить кронштейн на стене/потолке. Убедитесь, что винты плотно и надежно закреплены на стене/потолке.

3. После того, как кронштейн прикреплен к стене/потолку, надвиньте NWA110AX на кронштейн до щелчка.


Крепление к потолку с Т-образным профилем

1. Прикрепите два зажима к потолочным решеткам, как показано на рисунке.

2. Установите два винта, чтобы закрепить кронштейн на зажимах.

3. Надвиньте NWA110AX на кронштейн до щелчка.
   Примечание: зажимы (ACCESSORY-ZZ0105F) продаются отдельно.



Заземление

1. Снимите винт заземления M4 с задней панели NWA110AX, как показано на рисунке. Закрепите зеленый/желтый кабель заземления (18 AWG или меньше) на задней панели NWA110AX с помощью винта заземления M4.

2. Прикрепите другой конец кабеля заземления к стене или земле. Соблюдайте правила и инструкции по технике безопасности вашей страны, чтобы правильно заземлить устройство. Квалифицированный обслуживающий персонал должен подтвердить, что защитный заземляющий терминал здания действителен.


Информация о поддержке

Северная Америка
+ 1 800 255 4101
https://support.zyxel.eu
support@zyxel.com

Дополнительную информацию, включая поддержку клиентов и предупреждения о безопасности, см. в Руководстве пользователя на сайте www.zyxel.com.
