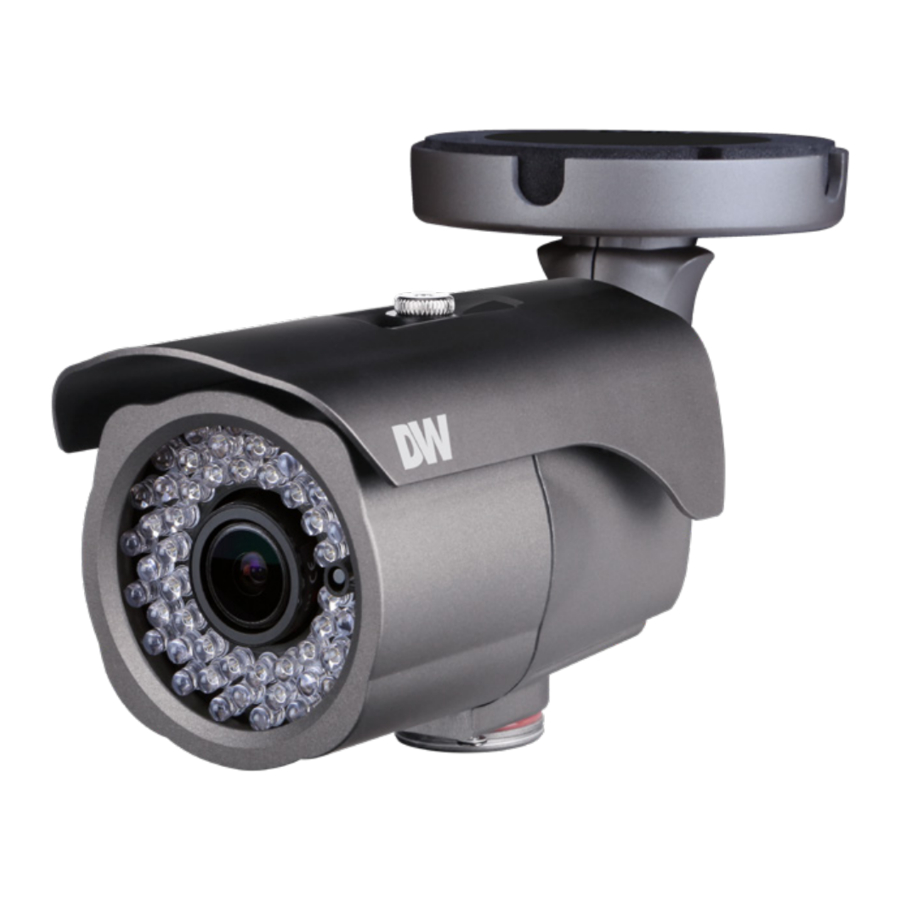

Ръководство за бърз старт на Digital Watchdog MEGApix DWC-MB44WiA

КАКВО ИМА В КУТИЯТА

Ръководство за бърза настройка			1
Шаблон за монтаж			1
Тестов видео кабел			1
Водоустойчива капачка			1 комплект
Винтове и пластмасови дюбели – 4 бр.			1 комплект
Динамометричен ключ			1
DC щепсел кабел			1

Внимание: Този документ е предназначен да служи като бърза справка за първоначална настройка. Препоръчва се потребителят да прочете цялото ръководство с инструкции за пълна и правилна инсталация и употреба.

СТЪПКА 1 – ПОДГОТОВКА ЗА МОНТАЖ НА КАМЕРАТА

1. Монтажната повърхност трябва да издържа пет пъти теглото на вашата камера.
2. Не позволявайте кабелите да се захващат на неподходящи места или електрическата линия да се повреди. Това може да причини повреда или пожар.
3.
   Тези инструкции за обслужване са предназначени само за квалифициран сервизен персонал. За да намалите риска от токов удар, не извършвайте никакви обслужвания, освен тези, съдържащи се в инструкциите за експлоатация, освен ако не сте квалифицирани да го направите.
4. Този продукт е предназначен да бъде захранван от UL Listed захранващ блок, обозначен с "Class 2" или "LPS" или "PS2" и номинално 12 Vdc, 920 mA мин.
5. Кабелният LAN хъб, осигуряващ захранване през Ethernet (PoE) в съответствие с IEEE 802-3af, трябва да бъде UL Listed устройство с изхода, оценен като Limited Power Source, както е определено в UL60950-1 или PS2, както е определено в UL62368-1.
6. Устройството е предназначено за инсталиране в мрежова среда 0, както е определено в IEC TR 62102. Като такова, свързаното Ethernet окабеляване трябва да бъде ограничено до вътрешността на сградата.
7. Използвайки листа с шаблон за монтаж или самата камера, маркирайте и пробийте необходимите отвори в стената или тавана.

СТЪПКА 2 – СВЪРЗВАНЕ НА КАМЕРАТА КЪМ ВЪНШНИ УСТРОЙСТВА

Прекарайте проводниците и направете всички необходими връзки.

1. МРЕЖОВИ ВРЪЗКИ – Използвайки PoE Switch или PoE Injector, свържете камерата с Ethernet кабел както за данни, така и за захранване.
2. МРЕЖОВИ ВРЪЗКИ – Ако не използвате PoE Switch или PoE Injector, свържете камерата към комутатора с Ethernet кабел за предаване на данни и използвайте захранващ адаптер за захранване на камерата.

СТЪПКА 3 – ИНСТАЛИРАНЕ НА КАМЕРАТА

1. След като всички кабели са свързани, закрепете камерата към монтажната повърхност с помощта на включените винтове.
2. Разхлабете винтовете за панорамиране и накланяне в основата на скобата на камерата, за да регулирате изгледа и позицията на камерата.
3. За да използвате водоустойчивото окабеляване на камерата:
   1. Инсталирайте LAN кабела в .
   2. ще бъде сглобен към с 1/4 оборот.
   3. Затегнете плътно към .
      ЗАБЕЛЕЖКА: За да осигурите уплътнение срещу влага, уверете се, че о-пръстенът е на място между и . В екстремни среди се препоръчва използването на уплътнител, предназначен за външна употреба.

      ЗАБЕЛЕЖКА: Когато използвате водоустойчивата капачка, кримпвайте RJ45 конектора, след като прекарате кабела през водоустойчивата капачка.
4. Разхлабете винтовете за панорамиране и накланяне в основата на скобата на камерата, за да регулирате изгледа и позицията на камерата.

Нулиране на камерата: За да нулирате камерата, използвайте върха на кламер или молив и натиснете бутона за нулиране. Натискането на бутона за пет (5) секунди ще инициира нулиране на всички настройки на камерата, включително мрежовите настройки.

СТЪПКА 4 – ОКАБЕЛЯВАНЕ

СТЪПКА 5 – УПРАВЛЕНИЕ НА SD КАРТАТА

1. За да инсталирате SD картата на камерата, намерете слота за SD карта в долната част на камерата, като развиете капачката.
2. Поставете class 10 SD/SDHC/SDXC карта в слота за SD карта, като натиснете SD картата, докато щракне.
3. За да извадите SD картата, натиснете картата навътре, докато щракне, за да се освободи от слота за карта, след което я издърпайте от слота.


ЗАБЕЛЕЖКА: Максимален поддържан размер на SD картата: 64GB. Когато поставяте SD картата в слота за карта, контактите на SD картата трябва да са обърнати нагоре, както е показано на диаграмата.

СТЪПКА 6 – DW IP FINDER^™

Използвайте софтуера DW IP Finder™, за да сканирате мрежата и да откриете всички MEGApix камери, да зададете мрежовите настройки на камерата или да получите достъп до уеб клиента на камерата. камери, да зададете мрежовите настройки на камерата или да получите достъп до уеб клиента на камерата.

Мрежова настройка

1. За да инсталирате DW IP Finder™, отидете на: http://www.digital-watchdog.com
2. Въведете "DW IP Finder" в полето за търсене в горната част на страницата и натиснете Enter.
3. Кликнете върху DW IP Finder от резултатите от търсенето и отидете в раздела Software (Софтуер). Кликнете върху иконата за изтегляне, за да изтеглите инсталационния файл на DW IP Finder.
4. Изпълнете инсталационния файл и следвайте съветника, за да инсталирате DW IP Finder™. Отворете DW IP Finder™ и кликнете върху 'Scan Devices' (Сканиране на устройства). Той ще сканира избраната мрежа за всички поддържани устройства и ще изброи резултатите в таблицата. По време на сканирането логото на DW ще стане сиво.
   Изберете DHCP, ако интернет услугата е динамичен IP. Това ще позволи на камерата да получи своя IP адрес от DHCP сървъра.
   Изберете "Static" (Статичен), за да въведете ръчно IP адреса на камерата, (Sub) Netmask, Gateway и DNS информация.
   * IP адресът на камерата трябва да бъде зададен на Static (Статичен), ако се свързва към DW Spectrum
   Свържете се с вашия мрежов администратор за повече информация.
   Информация за TCP/IP по подразбиране: DHCP
5. Изберете камера от списъка, като щракнете двукратно върху изображението на камерата или щракнете върху бутона 'Click' (Щракване) под колоната IP Conf. Изскачащият прозорец ще покаже текущите мрежови настройки на камерата, което позволява на администраторите да коригират настройките според нуждите.
6. За да получите достъп до уеб страницата на камерата, щракнете върху 'View Camera Website' (Преглед на уебсайта на камерата).
7. За да запазите промените, направени в настройката на камерата, въведете потребителското име и паролата на камерата и щракнете върху Apply (Прилагане). Щракнете върху "Scan Devices" (Сканиране на устройства) от главния екран отново, за да покажете актуализираната информация.

   'Port forwarding' (Пренасочване на портове) трябва да бъде настроено в рутера на вашата мрежа за външен достъп до камерата.
   ID / PW по подразбиране: admin / admin
   *ЗАБЕЛЕЖКА: От съображения за сигурност силно се препоръчва да смените паролата си след първоначалната настройка.

СТЪПКА 7 – WEB VIEWER

GUI дисплеят може да се различава в зависимост от моделите на камерите.

След като мрежовите настройки на камерата са настроени правилно, можете да получите достъп до уеб визуализатора на камерата с помощта на DW IP Finder^™.

За да отворите уеб визуализатора на камерата:

1. Намерете камерата с помощта на DW IP Finder^™.
2. Щракнете двукратно върху изгледа на камерата в таблицата с резултати.
3. Натиснете 'View Camera Website' (Преглед на уебсайта на камерата). Уеб визуализаторът на камерата ще се отвори във вашия уеб браузър по подразбиране.
4. Въведете потребителското име и паролата на камерата (по подразбиране са admin / admin).
5. Ако осъществявате достъп до камерата за първи път, инсталирайте VLC player за уеб файлове, за да видите видео от камерата.

* ЗАБЕЛЕЖКА: Някои опции от менюто може да не са налични в зависимост от модела на камерата. Вижте пълното ръководство за повече информация.

ЗАБЕЛЕЖКА: Моля, вижте пълното ръководство за продукта за настройка на уеб визуализатора, функции и опции за настройки на камерата.
