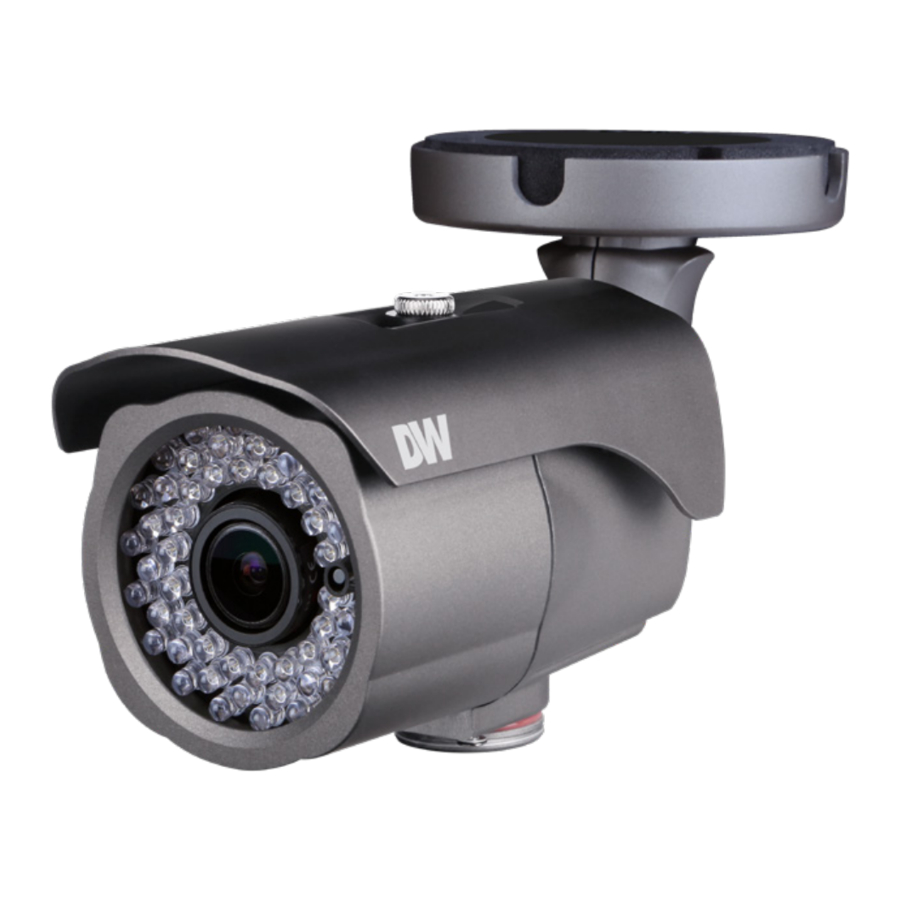

Udhëzues i Shpejtë i Kamerës Dixhitale Digital Watchdog MEGApix DWC-MB44WiA

ÇFARË KA NË KUTI

Udhëzues i shpejtë i konfigurimit			1
Model montimi			1
Kabllo testuese videoje			1
Kapaku i papërshkueshëm nga uji			1 Set
Vida dhe spiranca plastike – 4 copë			1 Set
Çelës rrotullues			1
Kabllo me prizë DC			1

Kujdes: Ky dokument ka për qëllim të shërbejë si një referencë e shpejtë për konfigurimin fillestar. Rekomandohet që përdoruesi të lexojë të gjithë manualin e udhëzimeve për instalim dhe përdorim të plotë dhe të duhur.

HAPI 1 – PËRGATITJA PËR TË MONTTUAR KAMERËN

1. Sipërfaqja e montimit duhet të mbajë pesë herë peshën e kamerës suaj.
2. Mos lejoni që kabllot të kapen në vende të papërshtatshme ose që mbulesa e linjës elektrike të dëmtohet. Kjo mund të shkaktojë një prishje ose zjarr.
3.
   Këto udhëzime servisimi janë vetëm për përdorim nga personel i kualifikuar i shërbimit. Për të zvogëluar rrezikun e goditjes elektrike, mos kryeni asnjë servis tjetër përveç atij që përmbahet në udhëzimet e përdorimit, përveç nëse jeni të kualifikuar për ta bërë këtë.
4. Ky produkt është menduar të furnizohet nga një Njësi Furnizimi me Energji Elektrike e Listuar UL e shënuar "Klasa 2" ose "LPS" ose "PS2" dhe e vlerësuar 12 Vdc, 920 mA min.
5. Qendra e LAN-it me tela që siguron energji përmes Ethernet (PoE) në përputhje me IEEE 802-3af duhet të jetë një pajisje e Listuar UL me daljen e vlerësuar si një Burim i Kufizuar Energjie siç përcaktohet në UL60950-1 ose PS2 siç përcaktohet në UL62368-1.
6. Njësia është menduar për instalim në një Mjedis Rrjeti 0 siç përcaktohet në IEC TR 62102. Si e tillë, instalimi i lidhur i Ethernet duhet të kufizohet brenda ndërtesës.
7. Duke përdorur fletën e modelit të montimit ose vetë kamerën, shënoni dhe shponi vrimat e nevojshme në mur ose tavan.

HAPI 2 – LIDHJA E KAMERËS ME KABËL ME PAJISJE TË JASHTME

Kaloni telat dhe bëni të gjitha lidhjet e nevojshme.

1. LIDHJET E RRJETIT – Duke përdorur një Çelës PoE ose Injektor PoE, lidhni kamerën duke përdorur një kabllo Ethernet për të dhëna dhe energji.
2. LIDHJET E RRJETIT – Duke mos përdorur Çelës PoE ose Injektor PoE, lidhni kamerën me çelësin duke përdorur një kabllo Ethernet për transmetimin e të dhënave dhe përdorni një përshtatës energjie për të furnizuar kamerën.

HAPI 3 – INSTALIMI I KAMERËS

1. Pasi të jenë lidhur të gjitha kabllot, siguroni kamerën në sipërfaqen e montimit duke përdorur vidat e përfshira.
2. Lirojini vidat e rrotullimit dhe animit në bazën e mbajtëses së kamerës për të rregulluar pamjen dhe pozicionin e kamerës.
3. Për të përdorur instalimet elektrike të papërshkueshme nga uji të kamerës:
   1. Instaloni kabllon LAN në .
   2. do të montohet në me një rrotullim 1/4.
   3. Lidhni fort në .
      SHËNIM: Për të siguruar mbylljen e lagështisë, sigurohuni që unaza O të jetë në vend midis dhe . Në mjedise ekstreme rekomandohet përdorimi i një izoluesi të vlerësuar për ambiente të jashtme.

      SHËNIM: Kur përdorni kapakun e papërshkueshëm nga uji, shtrëngoni lidhësin RJ45 pasi të keni kaluar kabllon nëpër kapakun e papërshkueshëm nga uji.
4. Lirojini vidat e rrotullimit dhe animit në bazën e mbajtëses së kamerës për të rregulluar pamjen dhe pozicionin e kamerës.

Rivendosja e kamerës: Për të rivendosur kamerën, përdorni majën e një kapëse letrash ose një laps dhe shtypni butonin e rivendosjes. Shtypja e butonit për pesë (5) sekonda do të fillojë një rivendosje të gjerë të kamerës të të gjitha cilësimeve, duke përfshirë cilësimet e rrjetit.

HAPI 4 – LIDHJA ME KABËL

HAPI 5 – MENAXHIMI I KARTËS SD

1. Për të instaluar Kartën SD të kamerës, gjeni vendin e kartës SD në fund të kamerës duke hequr kapakun.
2. Futni kartën SD/SDHC/SDXC të klasit 10 në vendin e kartës SD duke shtypur kartën SD derisa të klikojë.
3. Për të hequr kartën SD, shtypni kartën nga brenda derisa të klikojë për t'u lëshuar nga vendi i kartës, pastaj tërhiqeni nga vendi.


SHËNIM: Madhësia maksimale e kartës SD e mbështetur: 64 GB. Kur futni kartën SD në vendin e kartës, kontaktet e kartës SD duhet të jenë të drejtuara lart, siç tregohet në diagram.

HAPI 6 – DW IP FINDER^™

Përdorni programin DW IP Finder™ për të skanuar rrjetin dhe për të zbuluar të gjitha kamerat MEGApix, vendosni cilësimet e rrjetit të kamerës ose hyni në klientin ueb të kamerës. kamerat, vendosni cilësimet e rrjetit të kamerës ose hyni në klientin ueb të kamerës.

Konfigurimi i Rrjetit

1. Për të instaluar DW IP Finder™, shkoni te: http://www.digital-watchdog.com
2. Shkruani "DW IP Finder" në kutinë e kërkimit në krye të faqes dhe shtypni Enter.
3. Klikoni në DW IP Finder nga rezultati i kërkimit dhe shkoni te skeda Software (Programi). Klikoni në ikonën e shkarkimit për të shkarkuar skedarin e instalimit të DW IP Finder.
4. Ekzekutoni skedarin e instalimit dhe ndiqni udhëzuesin për të instaluar DW IP Finder™. Hapni DW IP Finder™ dhe klikoni 'Scan Devices' (Skano Pajisjet). Ai do të skanojë rrjetin e zgjedhur për të gjitha pajisjet e mbështetura dhe do të listojë rezultatet në tabelë. Gjatë skanimit, logoja DW do të kthehet në gri.
   Zgjidhni DHCP nëse shërbimi i internetit është IP dinamik. Kjo do të lejojë kamerën të marrë adresën e saj IP nga serveri DHCP.
   Zgjidhni "Static" (Statike) për të futur manualisht adresën IP të kamerës, (Sub) Netmask, Gateway dhe informacionin DNS.
   * IP-ja e kamerës duhet të vendoset në Static (Statike) nëse lidhet me DW Spectrum
   Kontaktoni administratorin e rrjetit tuaj për më shumë informacion.
   Informacioni i paracaktuar TCP/IP: DHCP
5. Zgjidhni një kamerë nga lista duke klikuar dy herë në imazhin e kamerës ose duke klikuar në butonin 'Click' (Klikoni) nën kolonën IP Conf. Dritarja pop-up do të tregojë cilësimet aktuale të rrjetit të kamerës, duke lejuar përdoruesit administratorë të rregullojnë cilësimet sipas nevojës.
6. Për të hyrë në faqen ueb të kamerës, klikoni në 'View Camera Website' (Shiko Uebsajtin e Kamerës).
7. Për të ruajtur ndryshimet e bëra në cilësimet e kamerës, futni emrin e përdoruesit dhe fjalëkalimin e kamerës dhe klikoni Apply (Apliko). Klikoni "Scan Devices" (Skano Pajisjet) nga ekrani kryesor përsëri për të shfaqur informacionin e përditësuar.

   'Port forwarding' (Përcjellja e portit) duhet të vendoset në ruterin e rrjetit tuaj për akses të jashtëm në kamerë.
   ID / PW e paracaktuar: admin / admin
   *SHËNIM: Për qëllime sigurie, rekomandohet shumë që të ndryshoni fjalëkalimin tuaj pas konfigurimit fillestar.

HAPI 7 – SHIKUESI WEB

Shfaqja e GUI mund të ndryshojë sipas modeleve të kamerës.

Pasi cilësimet e rrjetit të kamerës të jenë konfiguruar siç duhet, mund të hyni në shikuesin ueb të kamerës duke përdorur DW IP Finder^™.

Për të hapur shikuesin ueb të kamerës:

1. Gjeni kamerën duke përdorur DW IP Finder^™.
2. Klikoni dy herë në pamjen e kamerës në tabelën e rezultateve.
3. Shtypni 'View Camera Website' (Shiko Uebsajtin e Kamerës). Shikuesi ueb i kamerës do të hapet në shfletuesin tuaj të paracaktuar të uebit.
4. Futni emrin e përdoruesit dhe fjalëkalimin e kamerës (të paracaktuar janë admin / admin).
5. Nëse po hyni në kamerë për herë të parë, instaloni luajtësin VLC për skedarët ueb në mënyrë që të shikoni video nga kamera.

* SHËNIM: Disa opsione të Menusë mund të mos jenë të disponueshme bazuar në modelin e kamerës. Shikoni manualin e plotë për më shumë informacion.

SHËNIM: Ju lutemi, shikoni manualin e plotë të produktit për konfigurimin e shikuesit ueb, funksionet dhe opsionet e cilësimeve të kamerës.

E drejta e autorit © Digital Watchdog. Të gjitha të drejtat e rezervuara.
Specifikimet dhe çmimet mund të ndryshojnë pa paralajmërim.

Data e Rev: 06/19

Tel: +1 (866) 446-3595 / (813) 888-9555

digital-watchdog.com

Orari i Mbështetjes Teknike: 9:00AM – 8:00PM EST, nga e hëna deri të premten
