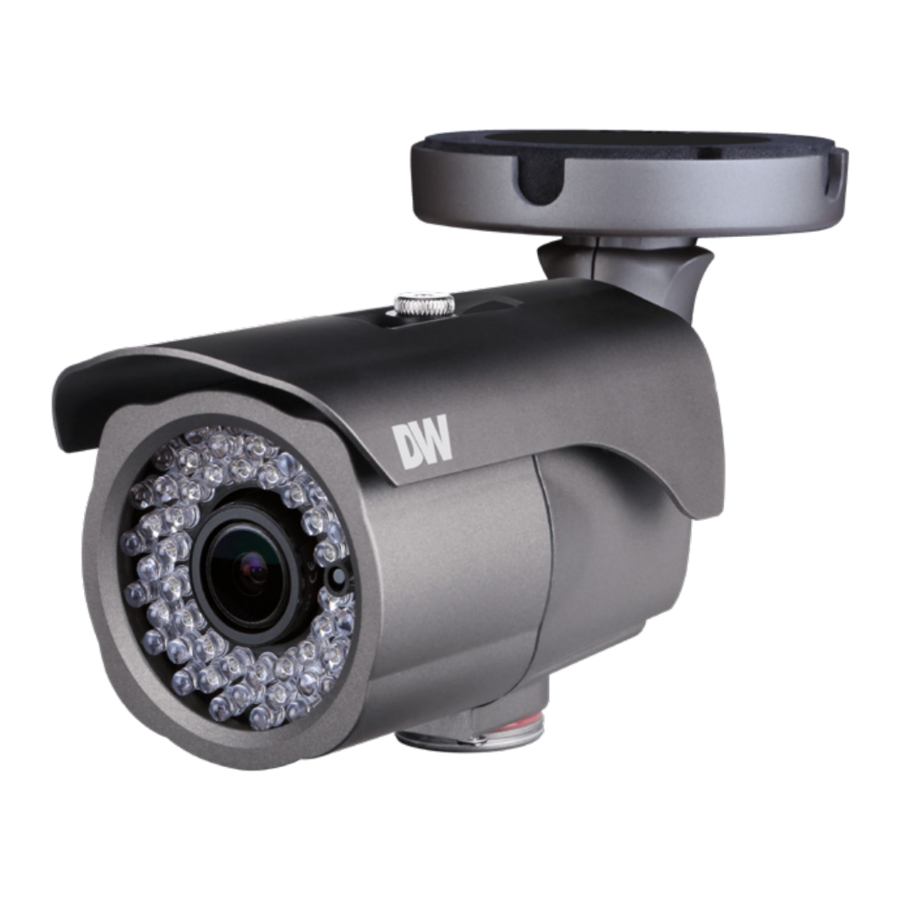

Digital Watchdog MEGApix DWC-MB44WiA Gyors üzembe helyezési útmutató

MI VAN A DOBOZBAN

Gyors üzembe helyezési útmutató			1
Szerelési sablon			1
Teszt videokábel			1
Vízálló sapka			1 készlet
Csavarok és műanyag tiplik – 4db			1 készlet
Nyomatékkulcs			1
DC csatlakozó kábel			1

Figyelem: Ez a dokumentum egy gyors referencia az első beállításhoz. Javasoljuk, hogy a felhasználó olvassa el a teljes használati útmutatót a teljes és megfelelő telepítéshez és használathoz.

1. LÉPÉS – A KAMERA FELSZERELÉSÉNEK ELŐKÉSZÍTÉSE

1. A rögzítési felületnek el kell bírnia a kamera súlyának ötszörösét.
2. Ne hagyja, hogy a kábelek nem megfelelő helyekre kerüljenek, vagy az elektromos vezeték burkolata megsérüljön. Ez meghibásodást vagy tüzet okozhat.
3.
   Ezek a szervizelési utasítások kizárólag képzett szervizszemélyzet számára készültek. Az áramütés kockázatának csökkentése érdekében ne végezzen más szervizelést, mint ami a kezelési útmutatóban található, hacsak nincs rá képesítése.
4. Ezt a terméket egy UL-listás tápegységnek kell táplálnia, amelyen a "Class 2" vagy "LPS" vagy "PS2" jelzés szerepel, és 12 Vdc, 920 mA min.
5. Az Etherneten keresztüli tápellátást (PoE) biztosító vezetékes LAN hubnak az IEEE 802-3af szabványnak megfelelően egy UL-listás eszköznek kell lennie, amelynek kimenetét a UL60950-1 szabványban meghatározott korlátozott áramforrásként vagy a UL62368-1 szabványban meghatározott PS2-ként értékelték.
6. Az egység az IEC TR 62102 szabványban meghatározott 0 hálózati környezetben való telepítésre szolgál. Ennek megfelelően a hozzá tartozó Ethernet-kábelezésnek az épületen belülre kell korlátozódnia.
7. A szerelési sablonlap vagy maga a kamera segítségével jelölje meg és fúrja ki a szükséges lyukakat a falon vagy a mennyezeten.

2. LÉPÉS – A KAMERA KÁBELEZÉSE KÜLSŐ ESZKÖZÖKHÖZ

Húzza át a vezetékeket, és végezze el az összes szükséges csatlakoztatást.

1. HÁLÓZATI CSATLAKOZÁSOK – PoE kapcsoló vagy PoE injektor használatával csatlakoztassa a kamerát Ethernet-kábellel az adatátvitelhez és a tápellátáshoz.
2. HÁLÓZATI CSATLAKOZÁSOK – Ha nem használ PoE kapcsolót vagy PoE injektort, csatlakoztassa a kamerát a kapcsolóhoz Ethernet-kábellel az adatátvitelhez, és használjon hálózati adaptert a kamera táplálásához.

3. LÉPÉS – A KAMERA TELEPÍTÉSE

1. Miután az összes kábelt csatlakoztatta, rögzítse a kamerát a rögzítési felülethez a mellékelt csavarokkal.
2. Lazítsa meg a kamera konzoljának alján található pásztázó és dönthető csavarokat a kamera nézetének és helyzetének beállításához.
3. A kamera vízálló vezetékeinek használatához:
   1. Szerelje be a LAN-kábelt a -be.
   2. A 1/4 fordulattal lesz összeszerelve a -hez.
   3. Húzza meg szorosan a -t a -hez.
      MEGJEGYZÉS: A nedvességzárás biztosítása érdekében győződjön meg arról, hogy az o-gyűrű a és a között van. Szélsőséges környezetben kültéri minősítésű tömítőanyag használata javasolt.

      MEGJEGYZÉS: A vízálló sapka használatakor krimpelje az RJ45 csatlakozót, miután átvezette a kábelt a vízálló sapkán.
4. Lazítsa meg a kamera konzoljának alján található pásztázó és dönthető csavarokat a kamera nézetének és helyzetének beállításához.

A kamera visszaállítása: A kamera visszaállításához használjon egy gemkapocs vagy egy ceruza hegyét, és nyomja meg a reset gombot. A gomb öt (5) másodpercig tartó lenyomása elindítja a kamera teljes visszaállítását, beleértve a hálózati beállításokat is.

4. LÉPÉS – KÁBELEZÉS

5. LÉPÉS – AZ SD-KÁRTYA KEZELÉSE

1. A kamera SD-kártyájának behelyezéséhez keresse meg az SD-kártya foglalatot a kamera alján a con sapka kicsavarásával.
2. Helyezze be a 10-es osztályú SD/SDHC/SDXC kártyát az SD-kártya foglalatába úgy, hogy addig nyomja az SD-kártyát, amíg be nem kattan.
3. Az SD-kártya eltávolításához nyomja befelé a kártyát, amíg ki nem kattan a kártyafoglalatból, majd húzza ki a foglalatból.


MEGJEGYZÉS: A támogatott SD-kártya maximális mérete: 64 GB. Amikor az SD-kártyát a kártyafoglalatba helyezi, az SD-kártya érintkezőinek felfelé kell nézniük, ahogy az a diagramon látható.

6. LÉPÉS – DW IP FINDER^™

Használja a DW IP Finder™ szoftvert a hálózat szkenneléséhez és az összes MEGApix kamera észleléséhez, a kamera hálózati beállításainak beállításához vagy a kamera webes kliensének eléréséhez. kamerák, állítsa be a kamera hálózati beállításait, vagy lépjen be a kamera webes kliensébe.

Hálózati beállítás

1. A DW IP Finder™ telepítéséhez látogasson el a következő oldalra: http://www.digital-watchdog.com
2. Írja be a "DW IP Finder" kifejezést az oldal tetején található keresőmezőbe, és nyomja meg az Enter billentyűt.
3. Kattintson a DW IP Finderre a keresési eredmények között, és lépjen a Szoftver fülre. Kattintson a letöltés ikonra a DW IP Finder telepítőfájl letöltéséhez.
4. Futtassa a telepítőfájlt, és kövesse a varázslót a DW IP Finder™ telepítéséhez. Nyissa meg a DW IP Finder™-t, és kattintson az 'Eszközök keresése' gombra. Ez átvizsgálja a kiválasztott hálózatot az összes támogatott eszközre, és felsorolja az eredményeket a táblázatban. A szkennelés során a DW logó szürke lesz.
   Válassza a DHCP lehetőséget, ha az internet szolgáltatás dinamikus IP-címmel rendelkezik. Ez lehetővé teszi, hogy a kamera IP-címét a DHCP szervertől kapja meg.
   Válassza a "Statikus" lehetőséget a kamera IP-címének, (al) hálózati maszkjának, átjárójának és DNS-információinak manuális megadásához.
   * A kamera IP-címét statikusra kell állítani, ha a DW Spectrumhoz csatlakozik
   További információért forduljon a hálózati rendszergazdához.
   Alapértelmezett TCP/IP információk: DHCP
5. Válasszon ki egy kamerát a listából a kamera képére duplán kattintva, vagy az IP Conf. oszlop alatt található 'Kattintson' gombra kattintva. A felugró ablak megjeleníti a kamera aktuális hálózati beállításait, lehetővé téve a rendszergazdáknak a beállítások szükség szerinti módosítását.
6. A kamera weboldalának eléréséhez kattintson a 'Kamera weboldalának megtekintése' gombra.
7. A kamera beállításain végrehajtott módosítások mentéséhez adja meg a kamera felhasználónevét és jelszavát, majd kattintson az Apply (Alkalmaz) gombra. Kattintson ismét a "Scan Devices" (Eszközök keresése) gombra a főképernyőn a frissített információk megjelenítéséhez.

   A 'Port forwarding' (Port továbbítás) beállítását a hálózat routerében kell elvégezni a kamera külső eléréséhez.
   Alapértelmezett azonosító / jelszó: admin / admin
   *MEGJEGYZÉS: Biztonsági okokból erősen ajánlott a jelszó megváltoztatása az első beállítás után.

7. LÉPÉS – WEB VIEWER

A GUI megjelenítése a kamera modellek szerint eltérő lehet.

Miután a kamera hálózati beállításait megfelelően beállította, a DW IP Finder^™ segítségével elérheti a kamera webes nézegetőjét.

A kamera webes nézegetőjének megnyitásához:

1. Keresse meg a kamerát a DW IP Finder^™ segítségével.
2. Kattintson duplán a kamera nézetére az eredménytáblában.
3. Nyomja meg a 'Kamera weboldalának megtekintése' gombot. A kamera webes nézegetője megnyílik az alapértelmezett webböngészőben.
4. Adja meg a kamera felhasználónevét és jelszavát (alapértelmezett: admin / admin).
5. Ha először fér hozzá a kamerához, telepítse a VLC lejátszót a webes fájlokhoz, hogy megtekinthesse a videót a kameráról.

* MEGJEGYZÉS: Egyes menüpontok a kamera modelljétől függően nem érhetők el. További információért tekintse meg a teljes kézikönyvet.

MEGJEGYZÉS: A webes nézegető beállításával, funkcióival és a kamera beállítási lehetőségeivel kapcsolatban tekintse meg a teljes termék kézikönyvet.
