Digital Watchdog MEGApix DWC-MB44WiA kiirjuhend

Sisu

Digital Watchdog MEGApix DWC-MB44WiA kiirjuhend

Vaikimisi sisselogimise teave
Kasutajanimi: admin Parool: admin

MIS KARP SISALDAB

Kiirseadistusjuhend 1
Paigaldusmall 1
Testvideokaabel 1
Veekindel kork 1 komplekt
Kruvid ja plastist ankrud – 4 tk 1 komplekt
Pöördemomendivõti 1
DC pistiku kaabel 1

Tähelepanu: Käesolev dokument on mõeldud kiireks viiteks esialgseks seadistamiseks. On soovitatav, et kasutaja loeb täieliku ja nõuetekohase paigaldamise ja kasutamise jaoks läbi kogu kasutusjuhendi.

1. SAMM – KAAMERA PAIGALDAMISEKS ETTEVALMISTAMINE

  1. Paigalduspind peab kandma viis korda kaamera kaalu.
  2. Ärge laske kaablitel kinni jääda sobimatutes kohtades või elektriliini kattel kahjustuda. See võib põhjustada rikke või tulekahju.

  3. Need hooldusjuhised on mõeldud kasutamiseks ainult kvalifitseeritud hoolduspersonalile. Elektrilöögi ohu vähendamiseks ärge teostage muid hooldustöid peale kasutusjuhendis sisalduvate, kui te pole selleks kvalifitseeritud.
  4. See toode on mõeldud toiteks UL-i loetletud toiteplokiga, millel on märge "Class 2" või "LPS" või "PS2" ja nimipinge 12 Vdc, 920 mA min.
  5. Juhtmega kohtvõrgu jaotur, mis tagab toite Etherneti kaudu (PoE) vastavalt standardile IEEE 802-3af, peab olema UL-i loetletud seade, mille väljundit hinnatakse kui piiratud energiaallikat, nagu on määratletud standardis UL60950-1, või PS2, nagu on määratletud standardis UL62368-1.
  6. Seade on mõeldud paigaldamiseks võrgukeskkonda 0, nagu on määratletud standardis IEC TR 62102. Sellisena peab seotud Etherneti juhtmestik olema piiratud hoone sisemusega.
  7. Kasutades paigaldusmalli lehte või kaamerat ennast, märkige ja puurige seina või lakke vajalikud augud.

2. SAMM – KAAMERA KAABELDUSE ÜHENDAMINE VÄLISEADMETEGA

Viige juhtmed läbi ja tehke kõik vajalikud ühendused.

  1. VÕRGUÜHENDUSED – Kasutades PoE-lülitit või PoE-injektorit, ühendage kaamera Etherneti kaabli abil nii andmete kui ka toite jaoks.
  2. VÕRGUÜHENDUSED – Kui te ei kasuta PoE-lülitit ega PoE-injektorit, ühendage kaamera lülitiga Etherneti kaabli abil andmeedastuseks ja kasutage kaamera toiteks toiteadapterit.
Toitevajadus Energiatarve
DC12V, PoE (IEEE 802.3af klass 3).
Adapter ei kuulu komplekti. 		DC12V: Max 11W
PoE: Max 12.9W

3. SAMM – KAAMERA PAIGALDAMINE

  1. Kui kõik kaablid on ühendatud, kinnitage kaamera kinnituspinnale, kasutades kaasasolevaid kruvisid.
  2. Lõdvendage kaamera aluse küljes olevaid panoraam- ja kallutuskruvisid, et reguleerida kaamera vaadet ja asukohta.

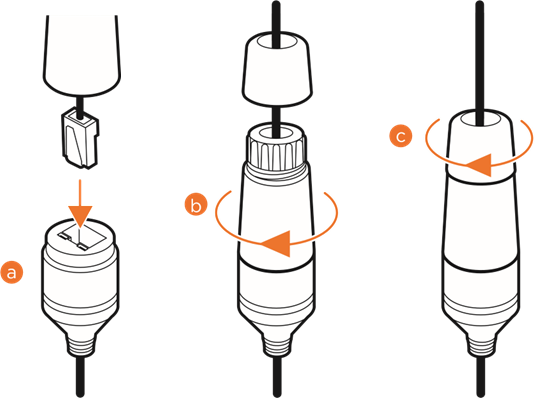

  3. Kaamera veekindla juhtmestiku kasutamiseks:
    1. Paigaldage LAN-kaabel .
    2. monteeritakse külge 1/4 pöördega.
    3. Keerake tihedalt külge.
      MÄRKUS: Niiskusekindluse tagamiseks veenduge, et O-rõngas on paigas ja vahel. Ekstreemsetes keskkondades on soovitatav kasutada välistingimustes kasutamiseks mõeldud hermeetikut.
      Paigaldamine
      MÄRKUS: Veekindla korgi kasutamisel pressige RJ45 pistik pärast kaabli veekindlast korgist läbiviimist.
  4. Lõdvendage kaamera aluse küljes olevaid panoraam- ja kallutuskruvisid, et reguleerida kaamera vaadet ja asukohta.

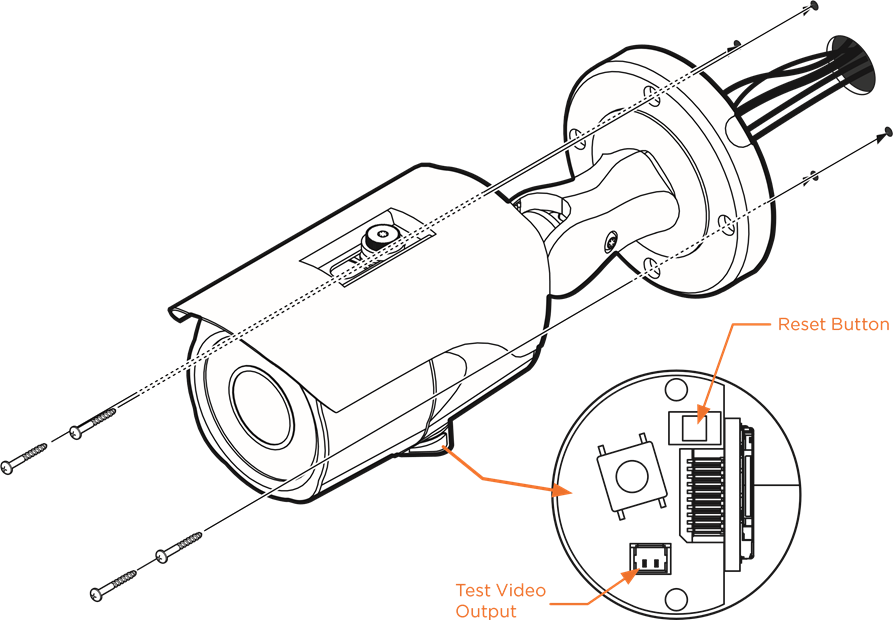

Kaamera lähtestamine: Kaamera lähtestamiseks kasutage kirjaklambri või pliiatsi otsa ja vajutage lähtestamisnuppu. Nupu vajutamine viie (5) sekundi jooksul käivitab kogu kaamera sätete, sealhulgas võrgusätete, lähtestamise.
Lähtestamine

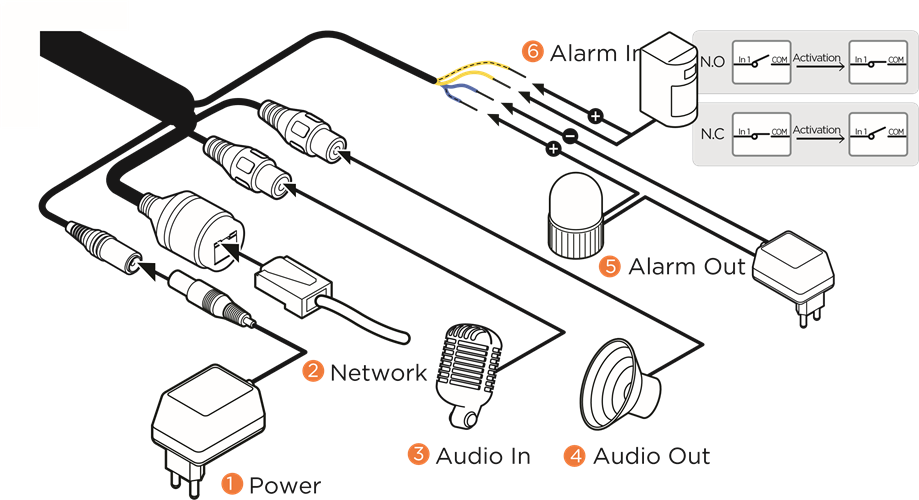

4. SAMM – KAABELDUSE ÜHENDAMINE

Kaabeldus

DI (+) VALGE
DI ( - ) KOLLANE
DO ( - ) TAEVASININE
DO (+) HALL + PUNKT

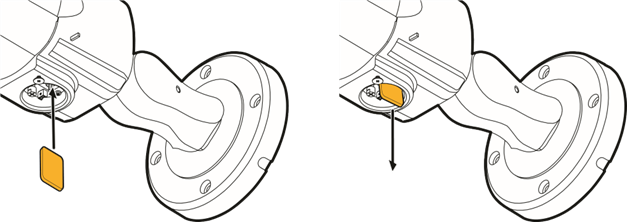

5. SAMM – SD-KAARDI HALDAMINE

  1. Kaamera SD-kaardi paigaldamiseks leidke kaamera põhjas olev SD-kaardi pesa, keerates lahti koonusekujulise korgi.
  2. Sisestage 10. klassi SD/SDHC/SDXC kaart SD-kaardi pesasse, vajutades SD-kaarti, kuni see klõpsatab.
  3. SD-kaardi eemaldamiseks vajutage kaarti sissepoole, kuni see klõpsatab, et kaardipesast vabastada, seejärel tõmmake see pesast välja.
    SD-kaardi haldamine

MÄRKUS: Maksimaalne toetatud SD-kaardi suurus: 64 GB. SD-kaardi kaardipesasse sisestamisel peaksid SD-kaardi kontaktid olema suunatud ülespoole, nagu on näidatud diagrammil.

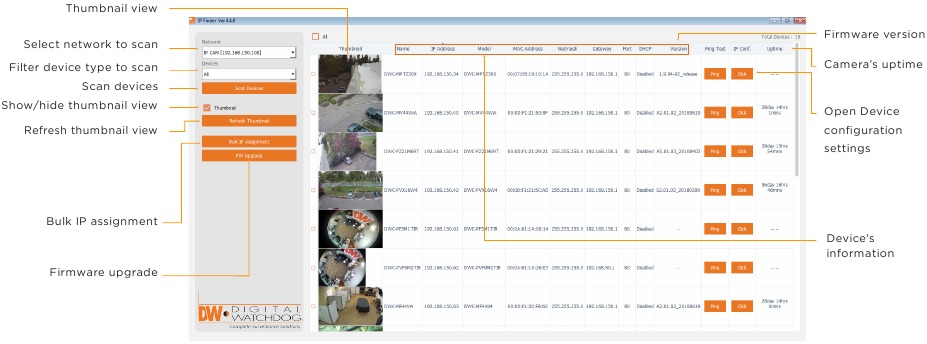

6. SAMM – DW IP FINDER™

Kasutage DW IP Finder™ tarkvara, et skannida võrku ja tuvastada kõik MEGApix-kaamerad, seadistada kaamera võrgusätted või pääseda juurde kaamera veebikliendile. kaamerad, seadistage kaamera võrgusätted või pääseda juurde kaamera veebikliendile.

DW IP Finder

Võrguseadistus

  1. DW IP Finder™ paigaldamiseks minge aadressile: http://www.digital-watchdog.com
  2. Sisestage lehe ülaosas asuvasse otsingukasti "DW IP Finder" ja vajutage Enter.
  3. Klõpsake otsingutulemustes DW IP Finderil ja minge vahekaardile Software (Tarkvara). Klõpsake allalaadimisikoonil, et alla laadida DW IP Finderi installifail.
  4. Käivitage installifail ja järgige viisardit, et installida DW IP Finder™. Avage DW IP Finder™ ja klõpsake 'Scan Devices' (Skanni seadmeid). See skannib valitud võrku kõigi toetatud seadmete osas ja loetleb tulemused tabelis. Skannimise ajal muutub DW logo halliks.
    teave Valige DHCP, kui Interneti-teenus on dünaamiline IP. See võimaldab kaameral saada oma IP-aadressi DHCP-serverist.
    teave Valige "Static" (Staatiline), et käsitsi sisestada kaamera IP-aadress, (Sub) Netmask (alamvõrgu mask), Gateway (lüüs) ja DNS-i teave.
    * Kaamera IP peab olema seatud staatilisele, kui ühendatakse DW Spectrumiga
    teave Lisateabe saamiseks võtke ühendust oma võrguadministraatoriga.
    teave Vaikimisi TCP/IP teave: DHCP
  5. Valige loendist kaamera, topeltklõpsates kaamera pildil või klõpsates IP Conf. (IP konfiguratsioon) veerus nuppu 'Click' (Klõpsa). Hüpikaken näitab kaamera praeguseid võrgusätteid, võimaldades administraatoritel sätteid vastavalt vajadusele reguleerida.
  6. Kaamera veebilehele juurdepääsuks klõpsake 'View Camera Website' (Vaata kaamera veebilehte).
  7. Kaamera sätetes tehtud muudatuste salvestamiseks sisestage kaamera kasutajanimi ja parool ning klõpsake Apply (Rakenda). Uuendatud teabe kuvamiseks klõpsake põhiekraanil uuesti "Scan Devices" (Skanni seadmeid).

    teave Kaamerale välise juurdepääsu tagamiseks tuleb teie võrgu ruuteris seadistada 'pordi suunamine'.
    teave Vaikimisi ID / PW: admin / admin
    *MÄRKUS: Turvalisuse huvides on väga soovitatav pärast esialgset seadistamist oma parool muuta.

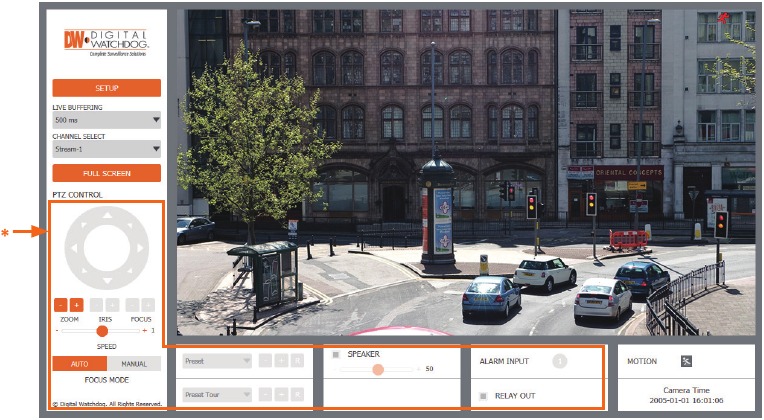

7. SAMM – VEEBIVAATUR

Veebivaatur

GUI kuva võib kaamera mudelite lõikes erineda.

Kui kaamera võrgusätted on õigesti seadistatud, saate kaamera veebivaaturile juurde pääseda, kasutades DW IP Finder™.

Kaamera veebivaaturi avamiseks:

  1. Leidke kaamera DW IP Finder™ abil.
  2. Topeltklõpsake kaamera vaadet tulemuste tabelis.
  3. Vajutage 'View Camera Website' (Vaata kaamera veebilehte). Kaamera veebivaatur avaneb teie vaikimisi veebibrauseris.
  4. Sisestage kaamera kasutajanimi ja parool (vaikimisi on admin / admin).
  5. Kui pääsete kaamerale juurde esimest korda, installige kaamerast video vaatamiseks VLC-pleier veebifailide jaoks.

* MÄRKUS: Mõned menüüvalikud ei pruugi olenevalt kaamera mudelist saadaval olla. Lisateavet leiate täielikust juhendist.

MÄRKUS: Veebivaaturi seadistamise, funktsioonide ja kaamera seadete valikute kohta vaadake täielikku tootejuhendit.

Copyright © Digital Watchdog. Kõik õigused kaitstud.
Spetsifikatsioone ja hindu võidakse ette teatamata muuta.

Muutmiskuupäev: 06/19

Tel: +1 (866) 446-3595 / (813) 888-9555

digital-watchdog.com

Tehnilise toe tööaeg: 9.00 – 20.00 EST, esmaspäevast reedeni
